Оптимізація шаф управління за допомогою продуктів Festo

Зменшення розміру шафи управління завдяки децентралізованій автоматизації

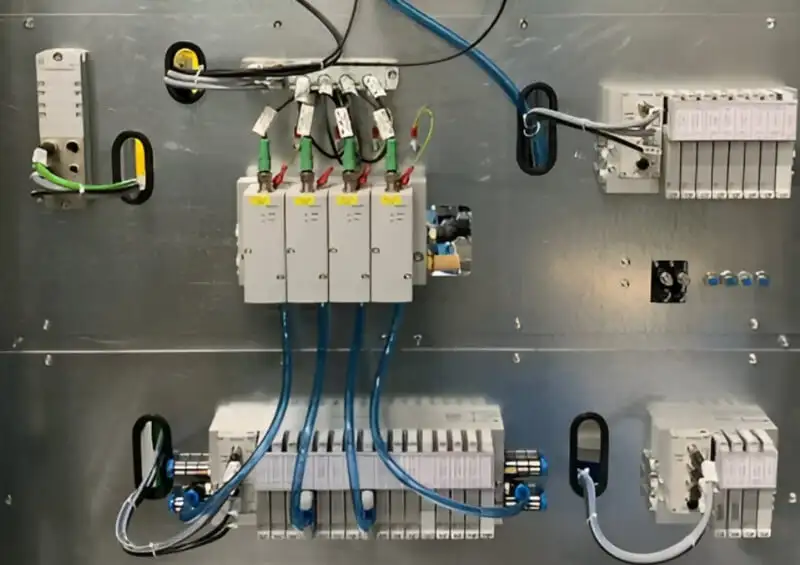

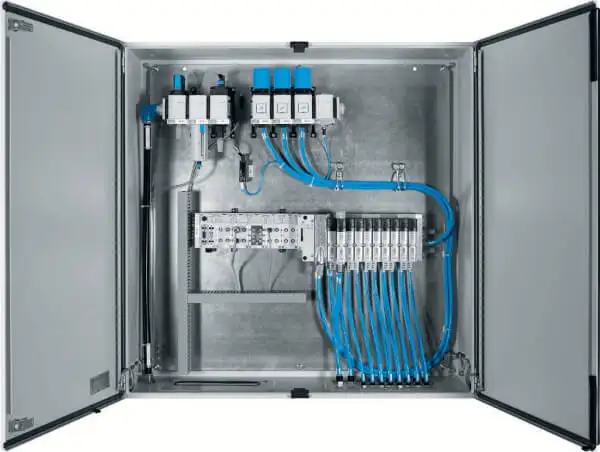

У виробничих середовищах кожен елемент фізичного простору на підприємстві є цінним. Одним з найкращих і найпростіших способів заощадити місце є шафи управління, що використовуються в електричній та пневматичній автоматиці. Традиційно компоненти управління — від кабелів до програмованого контролера PLC і затискачів клапанів у пневматичних установках — розміщувалися в одній коробці або декількох великих шафах управління.

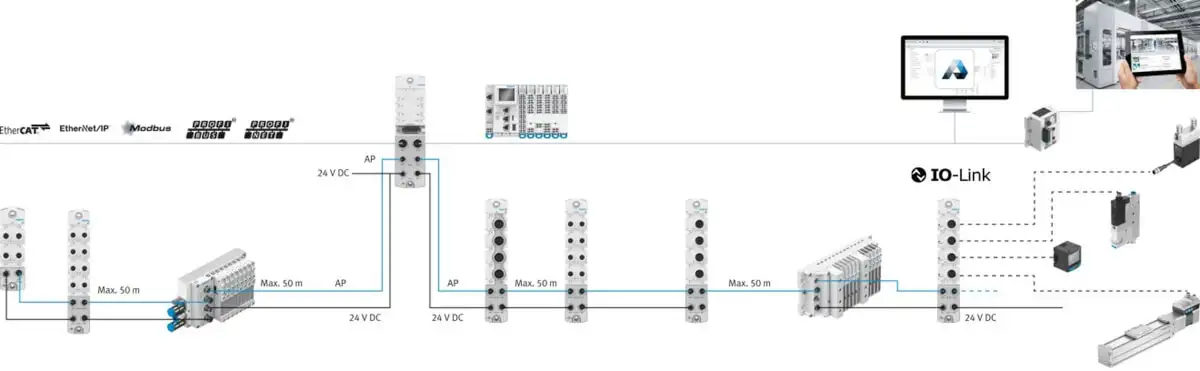

В даний час, з постійним розвитком технології Fieldbus, багато розробників машин почали розподіляти компоненти управління по всій машині, зменшуючи розмір шафи і спрощуючи зв'язок всередині.

Ця децентралізована стратегія автоматизації може охоплювати низку комунікаційних протоколів. Слід пам'ятати, що незалежно від обраного протоколу та архітектури шини, електричні компоненти та затискачі клапанів повинні бути легко адаптовані до будь-якого мережевого завдання. З цієї причини Festo проектує компоненти таким чином, щоб вони були сумісними з точки зору їхньої зв'язності, що дозволяє адаптувати їх до протоколів польової шини та Ethernet, таких як EtherNet/IP, PROFINET, EtherCAT, Modbus TCP та IO-Link, щоб назвати лише декілька.

Використовуючи ці протоколи зв'язку, стає можливим встановлювати пристрої повністю поза панеллю управління, що наближає нас на крок до машин без шаф управління.

Приклади пристроїв

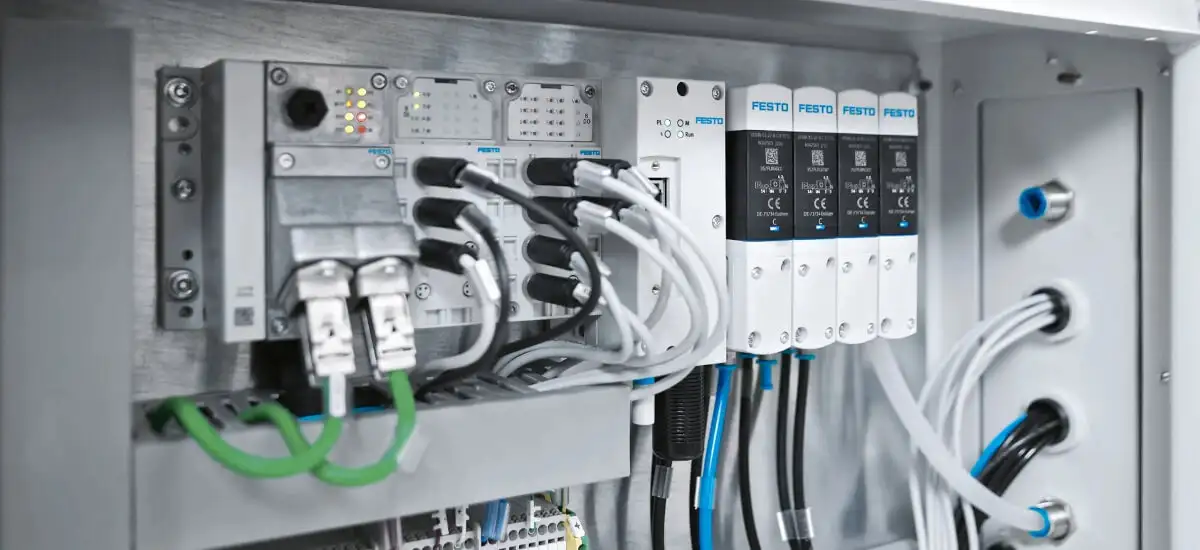

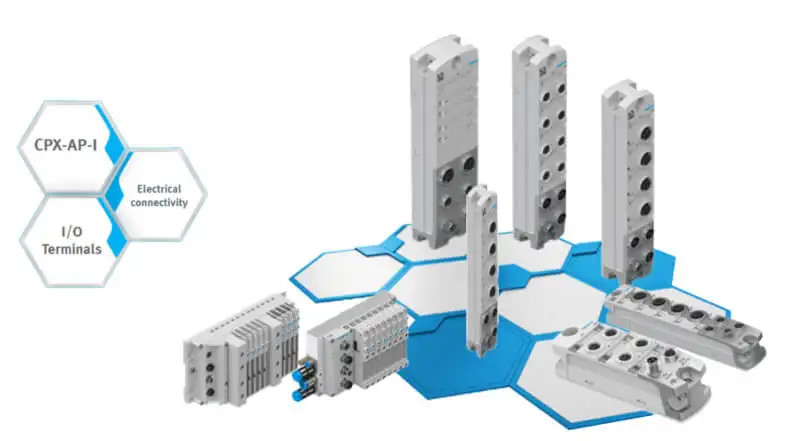

CPX-AP-I — це децентралізована система вводу/виводу (I/O), яка дозволяє інтегрувати модулі I/O та існуючі інтерфейси клапанних терміналів з головними системами. На основі інноваційної системи комунікації AP, CPX-AP-I забезпечує безперебійну комунікацію між робочими елементами та хмарою. Завдяки можливості роботи в режимі реального часу та коротким циклам шини, він ідеально підходить для швидких виробничих процесів та швидкої передачі даних.

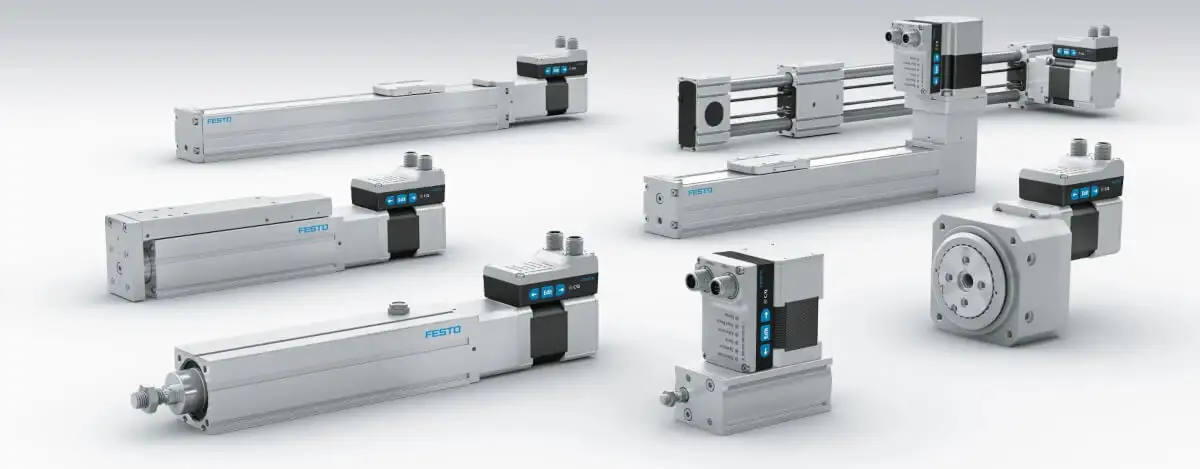

Серія Simplified Motion (SMS) заповнює прогалину між пневматикою та інтелектуальною електричною автоматикою. Проста в налаштуванні та експлуатації за допомогою цифрового входу/виходу або IO-Link, SMS ідеально підходить для складних завдань позиціонування, пресування та затискання.

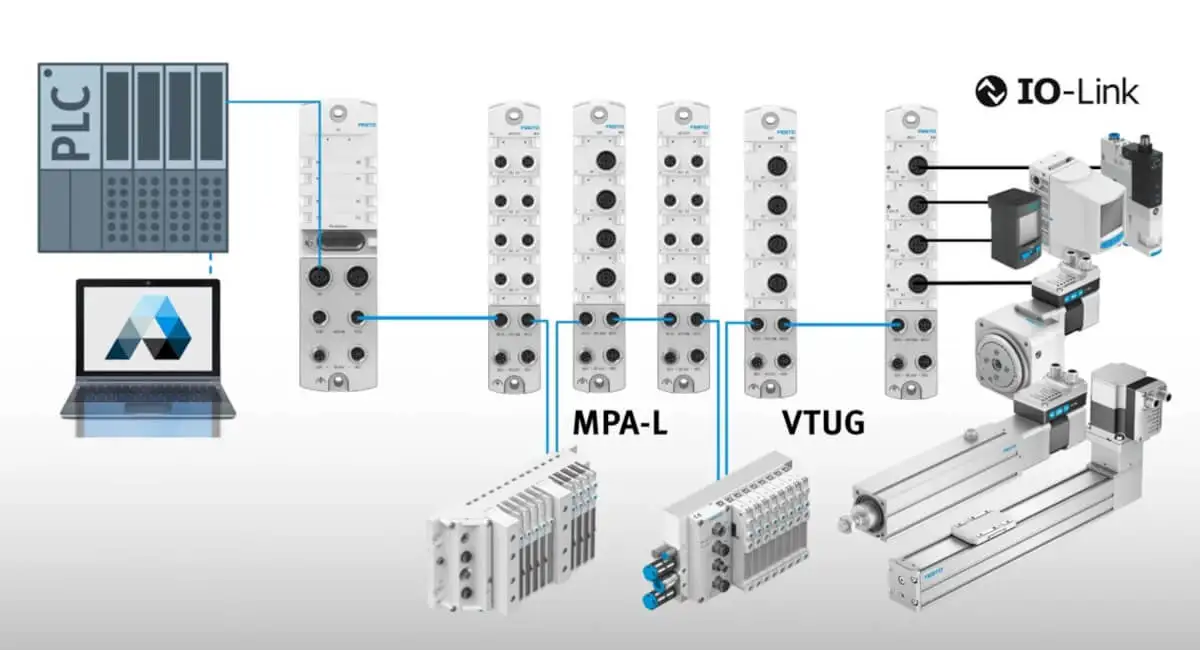

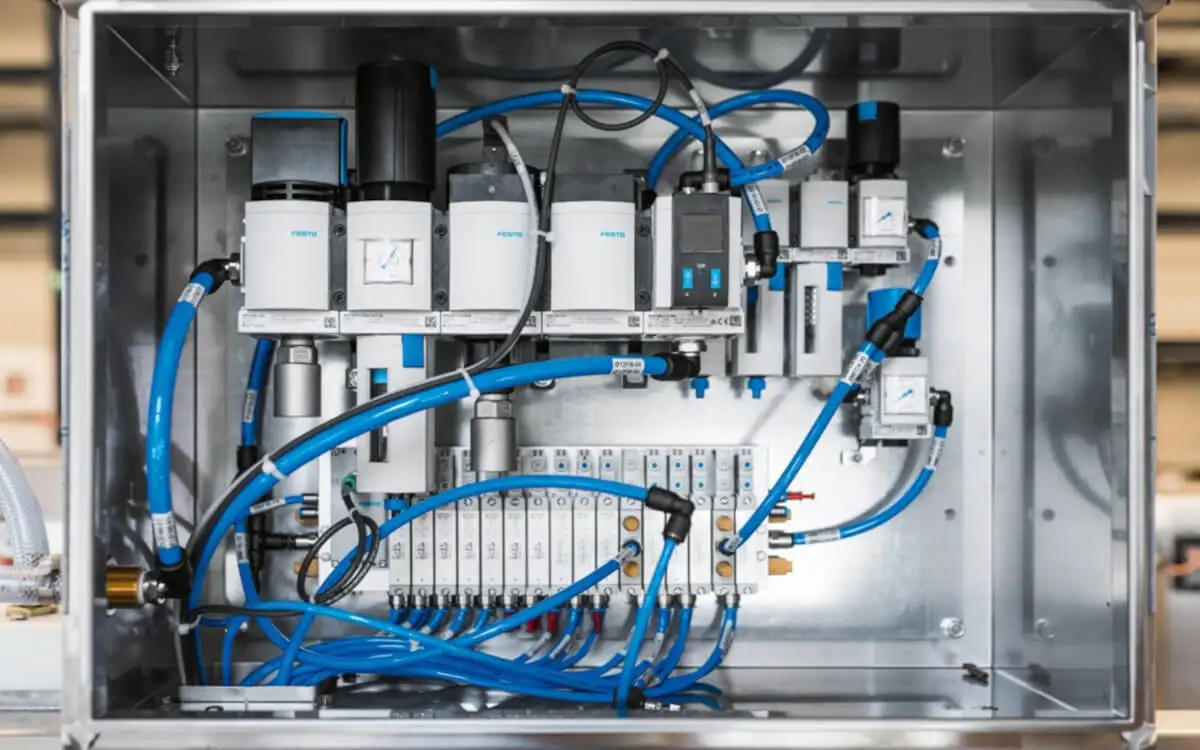

Наш клапанний термінал VTUG містить модуль польової шини IO-Link для підключення до контролера і пропонує до 24 позицій клапана на одному терміналі. Цей пристрій також дозволяє заощадити місце, якщо його необхідно встановити в шафі управління. Завдяки розподільній шині VTUG можна встановити безпосередньо на стінці шафи, що виключає необхідність установки будь-яких кабелів, економить місце та скорочує час і витрати на інженерні роботи.
