У сучасній промисловій інженерії використовуються численні фізичні явища, які, хоча й часто непомітні, дозволяють досягати напрочуд ефективних результатів. Одним з таких явищ є ефект Коанди, тобто тенденція потоку рідини або газу до прилипання до опуклої поверхні. Ця неінтуїтивна поведінка струменя знаходить широке застосування в пневматиці, промисловій автоматиці, системах охолодження, витяжках і навіть у транспорті. Одним із постачальників, які успішно впроваджують ефект Коанди у своїй пропозиції промислових компонентів, є чеська компанія MOS Technik.

У чому полягає ефект Коанди?

Ефект Коанди (назва походить від імені румунського фізика Анрі Коанди) описує явище, при якому потік рідини або газу після виходу з сопла «прилипає» до найближчої кривої поверхні, замість того щоб рухатися по прямій лінії. Це відбувається через різницю тиснень — коли потік починає вигинатися біля поверхні, він викликає локальне зниження тиску з одного боку, а навколишнє повітря «притискає» його до цієї поверхні.

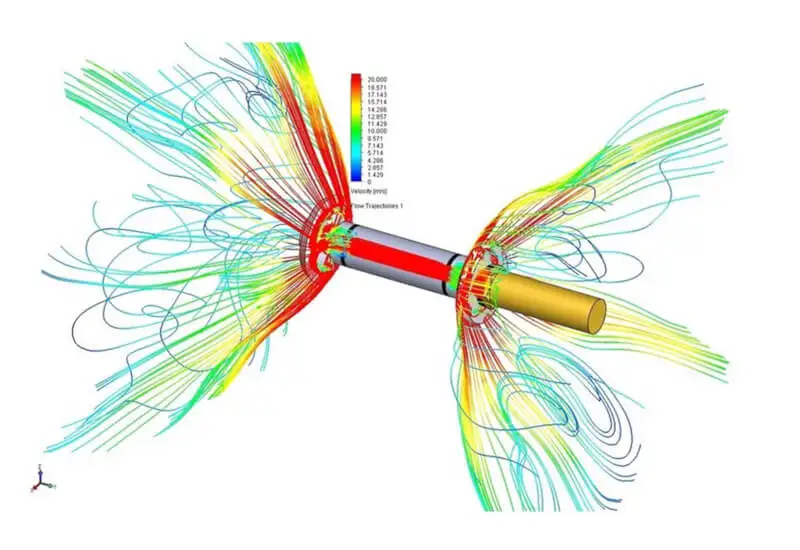

Комп'ютерна візуалізація (CFD) принципу дії пневматичної форсунки, що використовує ефект Коанда, з відображенням ліній і швидкості примусового потоку повітря

Це явище є природним наслідком принципу збереження імпульсу та закону Бернуллі і є основою дії багатьох пристроїв, що використовують потік повітря.

Значення ефекту Коанди в промисловості

Це явище має широке застосування в галузях, де важливим є контроль напрямку, інтенсивності та розподілу потоку газу або рідини. У промисловій практиці ефект Коанди використовується, зокрема, в:

охолодженні та вентиляції
системах продувки та сушіння
сепараторах пилу та масляного туману
вакуумних пристроях
транспортуванні легких елементів або рідин
зниженні шуму турбулентних потоків

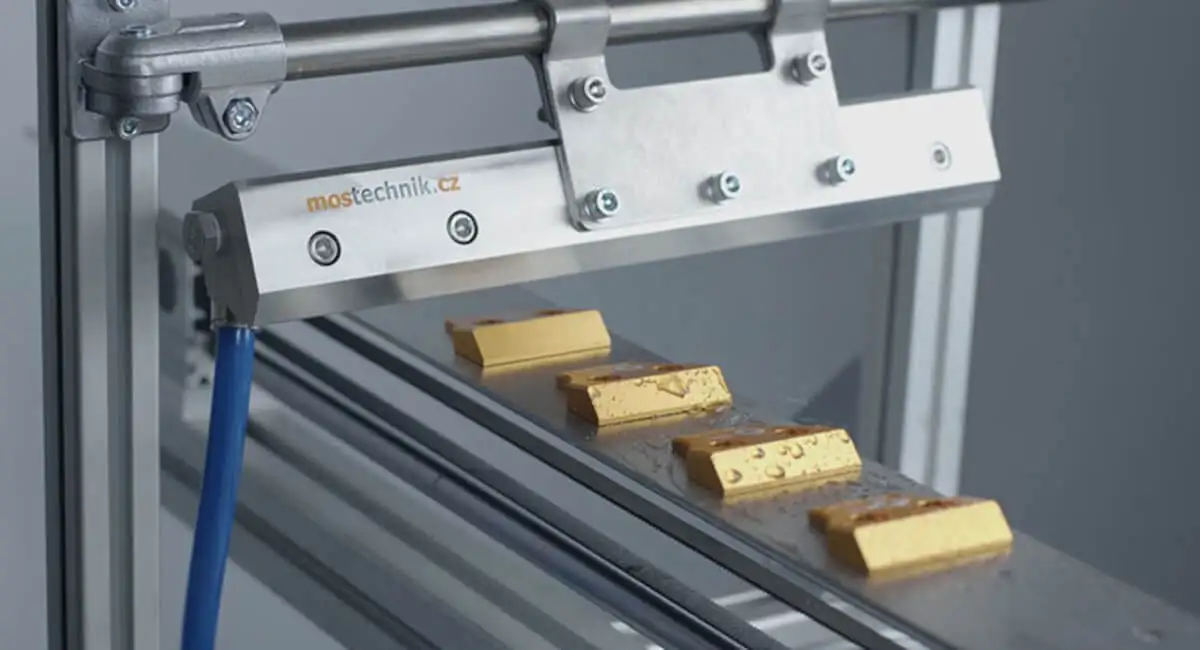

Промислова система видування води або пилу з конвеєрної стрічки за допомогою спеціальних продувних форсунок (дис) із застосуванням ефекту Коанда

Ефект Коанди в пневматиці – практичні приклади застосування

У пневматичних системах ефект Коанди дозволяє досягати високої продуктивності при низькому споживанні повітря, точного контролю напрямку струменя та усунення необхідності використання рухомих частин.

1. Видувні сопла з ефектом Коанди

Це найпоширеніше промислове застосування цього явища. Сопла Коанди всмоктують повітря з навколишнього середовища завдяки струменю стисненого повітря, що прилягає до їх вигнутих стінок. Це призводить до інтенсифікації потоку без пропорційного збільшення споживання робочого середовища.

Переваги:

більша сила продувки при тій же кількості стисненого повітря
зниження рівня шуму
нижчі експлуатаційні витрати
поліпшення умов роботи операторів (без протягів і шуму)

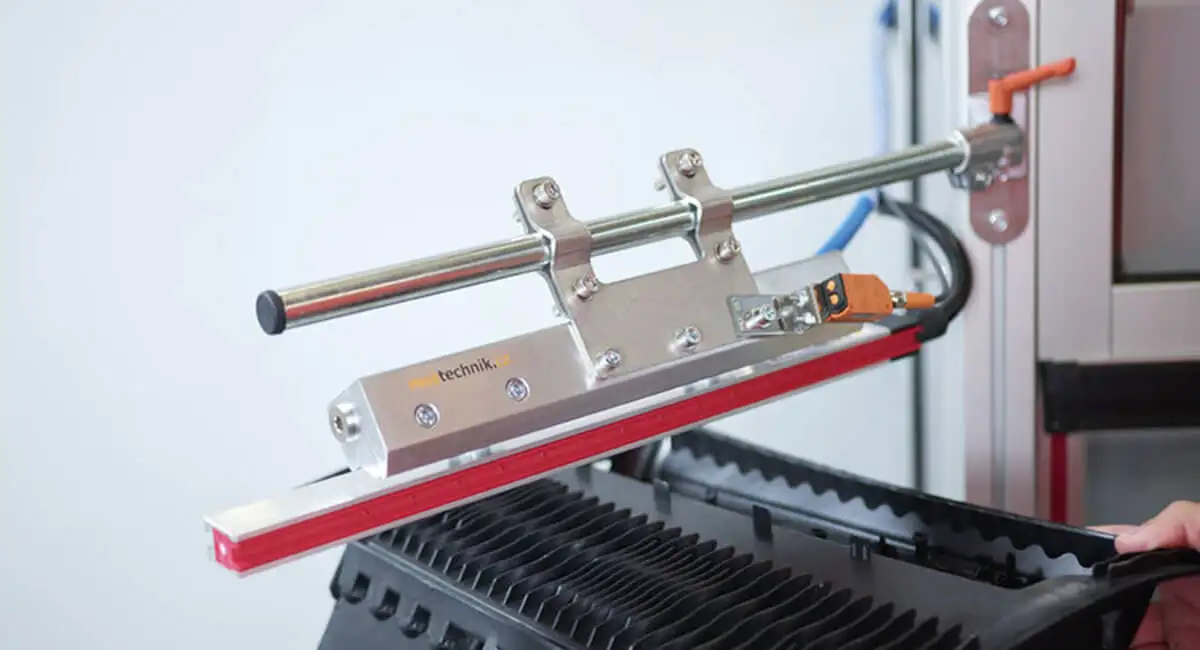

Промислова пневматична дюза для сушіння або обдуву деталей, що забезпечує значну економію та зниження споживання стисненого повітря завдяки використанню ефекту Коанда

2. Ежектори та вакуумні генератори

Ежектори, що використовують ефект Коанди, всмоктують повітря з навколишнього середовища для створення розрідження. Такі пристрої не мають рухомих елементів, що робить їх надзвичайно довговічними та надійними.

Переваги:

не потребують обслуговування
мають короткий час реакції
можуть працювати в складних умовах (пил, волога, висока температура)

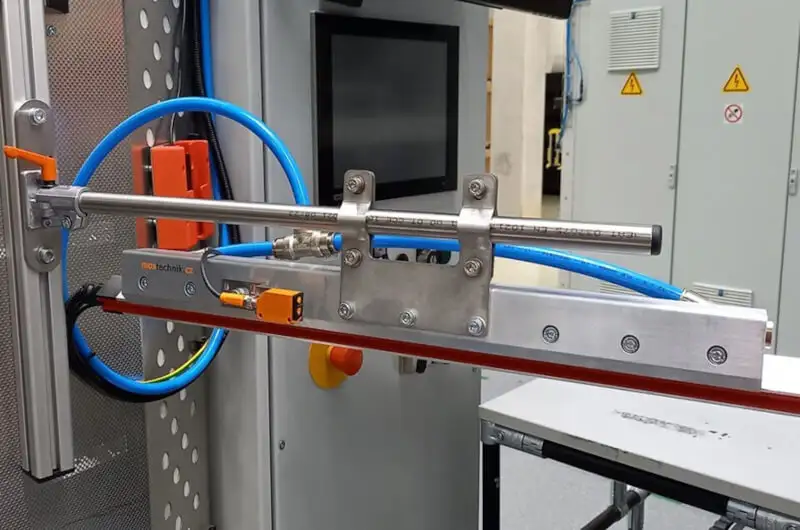

Промисловий ежектор (вакуумний генератор) MOS technik, встановлений на виробничій лінії, що використовує принцип Бернуллі та пневматичні рішення

3. Промислові повітряні завіси

Завдяки ефекту Коанди повітряні завіси утворюють однорідний шар потоку, який може ефективно розділяти різні середовища, наприклад, стерильні та забруднені. Це працює без фізичних бар'єрів, усуваючи необхідність використання перегородок.

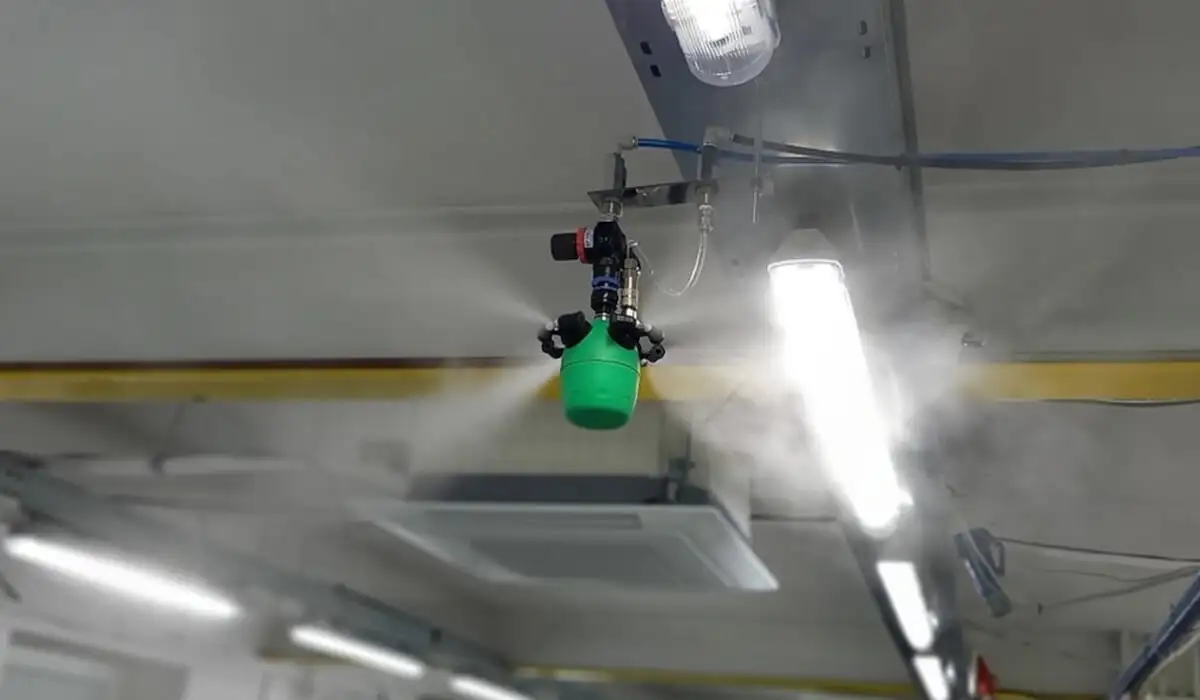

Промислова пневматична повітряна завіса, встановлена на стелі виробничого приміщення, що використовує ефект Коанда для створення бар'єру або розподілу повітряних потоків

Пропозиція MOS Technik та застосування ефекту Коанди

Компанія MOS Technik спеціалізується на пневматичних компонентах та промисловій автоматиці. В її пропозиції ми знайдемо ряд продуктів, що використовують ефект Коанди практичним, енергоефективним та довговічним чином.

Промислові пневматичні компоненти MOS technik: срібляста форсунка (дюза) та помаранчевий колектор, які використовуються в системах, що застосовують ефект Коанда для оптимізації потоку

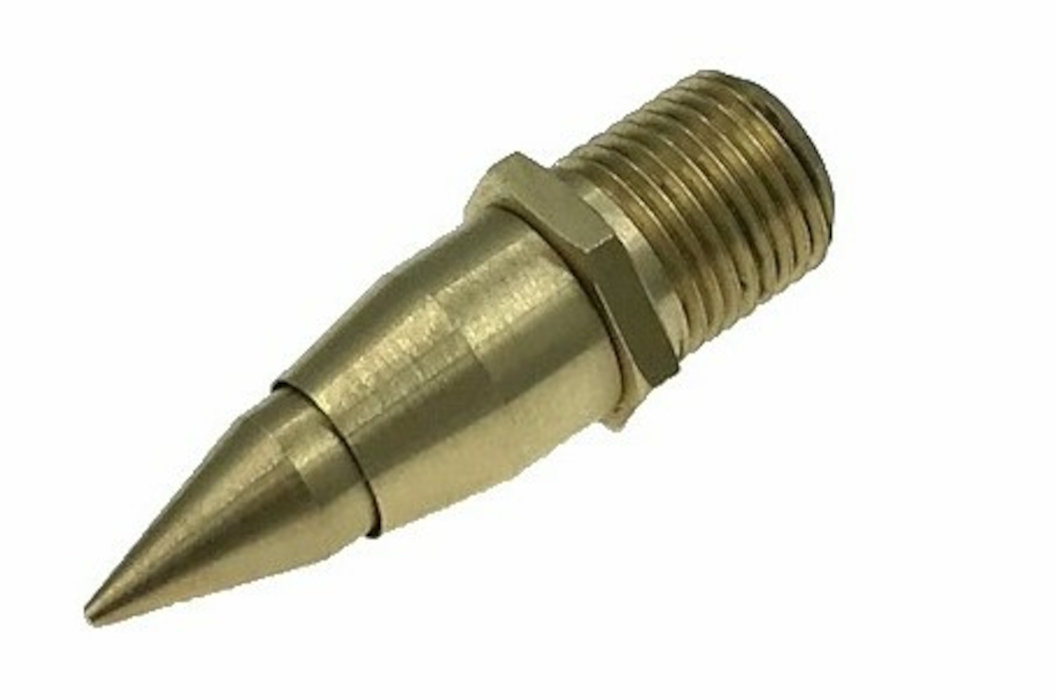

1. Повітряні форсунки та ежектори типу «AIR AMPLIFIER»

MOS Technik пропонує ефективні підсилювачі потоку повітря (Air Amplifier), які завдяки внутрішній геометрії та ефекту Коанди можуть збільшити об'єм потоку навіть у кілька разів. Вони використовуються, зокрема, для:

охолодження деталей
видалення диму, парів і масляних туманів
обдування і сушіння деталей після процесів миття

Символ, що ілюструє енергоефективність та економію ресурсів (зниження витрат стисненого повітря) при використанні пневматичних систем, заснованих на ефекті Коанда для обдуву чи сушіння

Це енергоефективні рішення – споживаючи невелику кількість стисненого повітря, вони генерують великий об'єм потоку.

2. Точкові форсунки з ефектом Коанди

MOS Technik також пропонує прецизійні точкові форсунки з оптимізованою геометрією, які дозволяють сконцентрувати потік з мінімальним шумом. Вони добре зарекомендували себе, зокрема, в таких галузях промисловості:

електронній (очищення друкованих плат)
харчовій (сушіння упаковок)
поліграфічній (видалення пилу та залишків паперу)

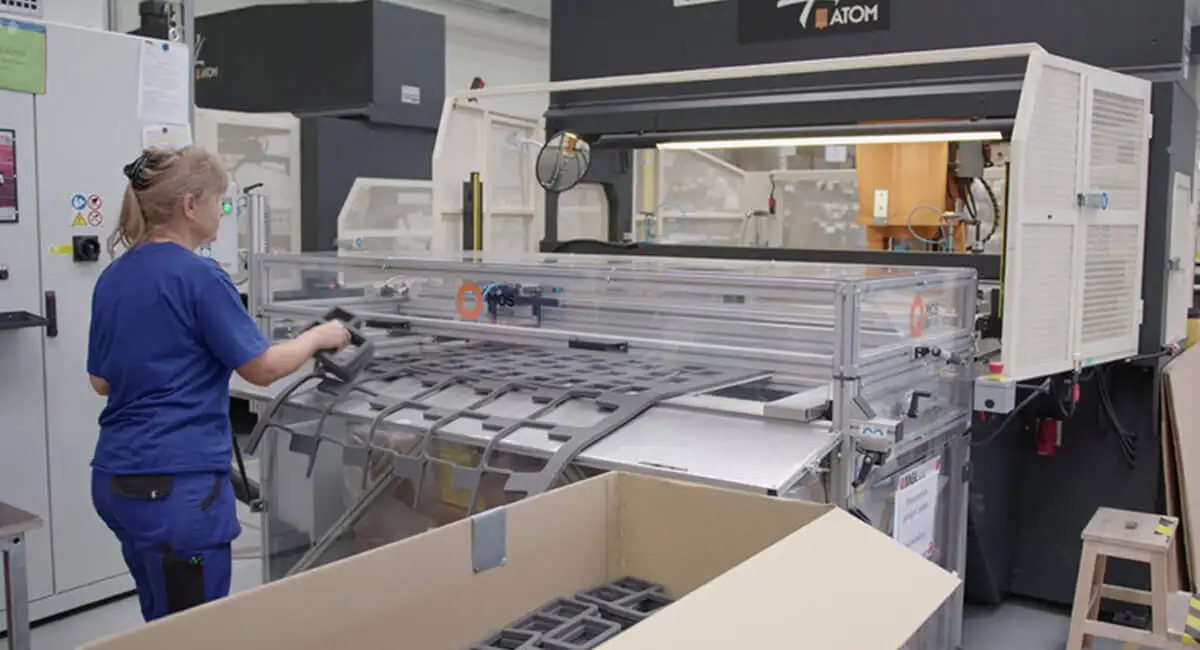

Промисловий верстат для автоматизованого очищення друкованих плат (PCB) або електронних компонентів. Застосування пневматичних рішень, заснованих на ефекті Коанда, в електронній промисловості

3. Вакуумні системи – компактні ежектори

У пропозиції MOS Technik також доступні компактні генератори вакууму на основі ежектора з ефектом Коанди, які ідеально підходять для застосувань типу «pick-and-place», робототехнічних систем та автоматики складання. Вони забезпечують швидке та стабільне створення вакууму без необхідності використання механічних насосів.

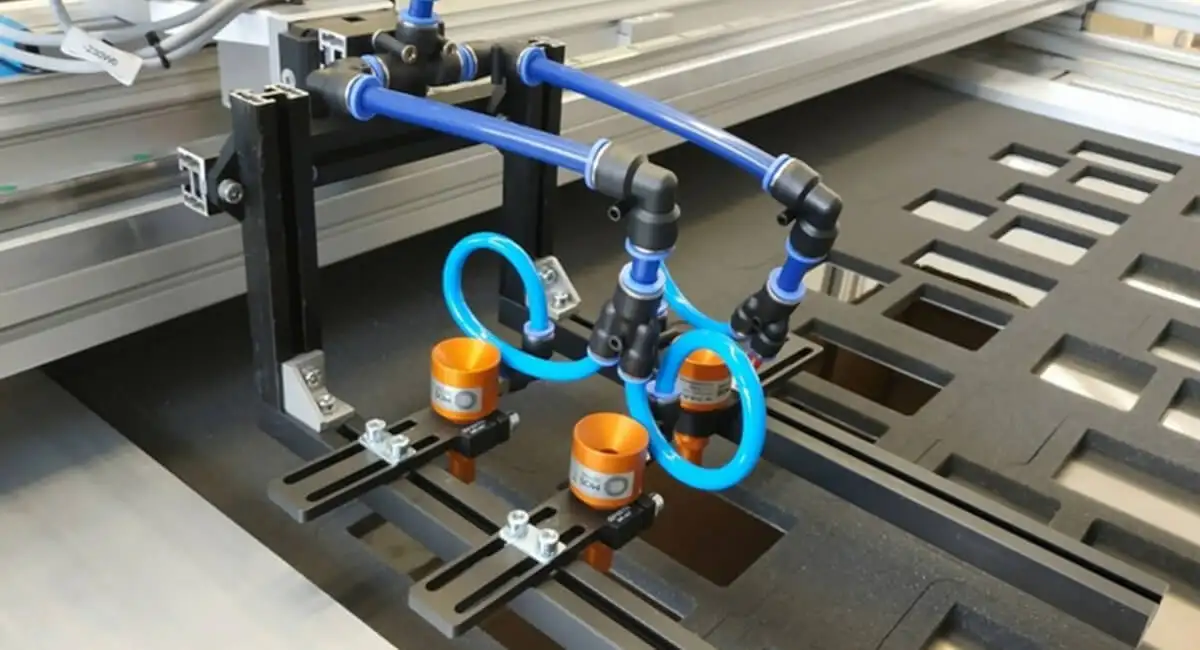

Автоматизована пневматична система з синіми трубками та помаранчевими компонентами, що демонструє інтеграцію рішень на основі ефекту Коанда в промислову автоматизацію (Індустрія 4.0)

Енергоефективність та сталий розвиток

В епоху зростаючого тиску на скорочення споживання енергії та оптимізацію операційних витрат, технології, засновані на ефекті Коанди, дозволяють значно зменшити споживання стисненого повітря – найдорожчого середовища в багатьох виробничих підприємствах. Завдяки конструкції, що підсилює потік і усуває турбулентні втрати, пристрої MOS Technik дозволяють:

зменшити споживання стисненого повітря навіть на 30–50%
зменшити рівень шуму на кілька децибелів
підвищити безпеку роботи (відсутність рухомих елементів, відсутність гарячих поверхонь)

Інтеграція ефекту Коанди з промисловою автоматикою

Сучасні виробничі підприємства все частіше впроваджують рішення Індустрії 4.0, які передбачають інтеграцію механічних, пневматичних та електронних компонентів в єдину цілісну екосистему. Ефект Коанди ідеально вписується в цю тенденцію, особливо коли він впроваджується в пристрої автоматики, такі як:

пневматичні маніпулятори – оснащені ежекторами з ефектом Коанди, що дозволяють швидко захоплювати та переміщувати деталі без необхідності використання електроживлення

Графічне зображення (іконка) промислового робота-маніпулятора (кобота), що символізує автоматизацію виробництва та інтеграцію пневматичних рішень у сучасні роботизовані системи

монтажні столи з направленими струменями повітря – забезпечують точне очищення або сушіння елементів під час монтажного циклу
кооперативні роботи (коботи) – можуть використовувати компактні підсилювачі повітря для точної маніпуляції легкими деталями

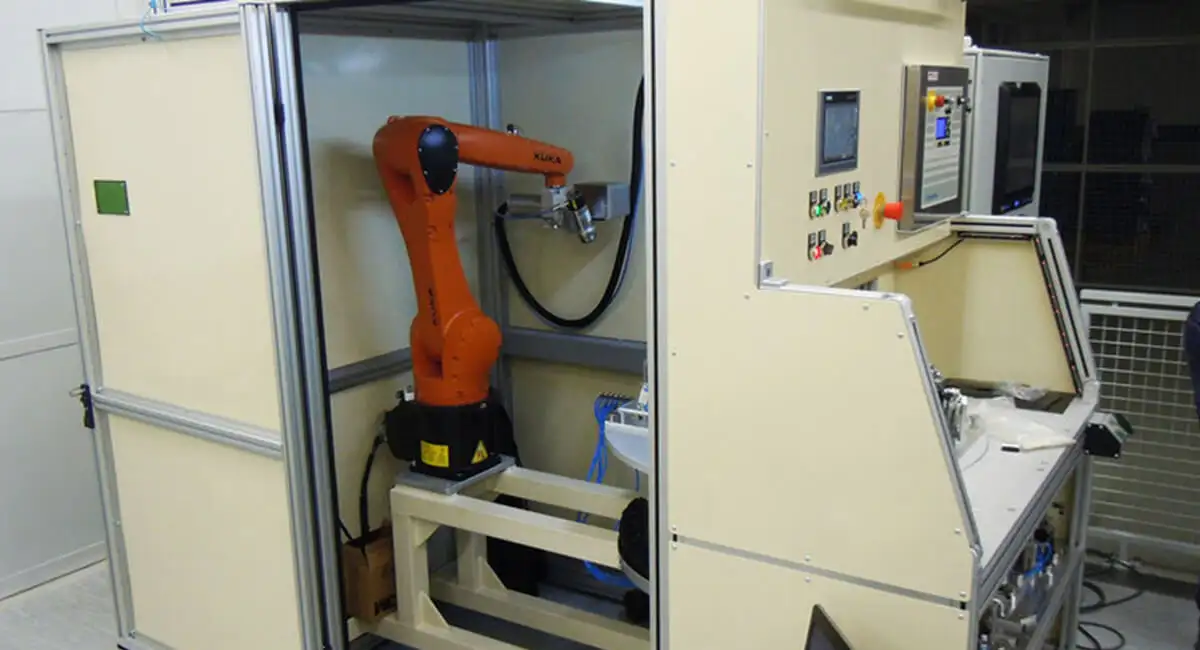

Промисловий роботизований комплекс (кобот KUKA) у захисному боксі, оснащений пневматичною дюзою, що використовує ефект Коанда, для автоматизованого обдуву або очищення деталей

Компанія MOS Technik пропонує продукти, готові до інтеграції з системами управління PLC, датчиками та регулювальними клапанами, що дозволяє повністю контролювати потік повітря в залежності від виробничих потреб.

Галузеві застосування – приклади галузей

Ефект Коанди застосовується в багатьох галузях, де важливим є контроль потоку повітря, енергоефективність або точна обробка деталей:

1. Електронна галузь

У SMT-додатках та виробництві інтегральних схем надзвичайно важливим є чисте робоче середовище. Сопла Коанди дозволяють видаляти частинки пилу без генерації електростатичних зарядів, а вакуумні ежектори забезпечують делікатне переміщення крихких компонентів.

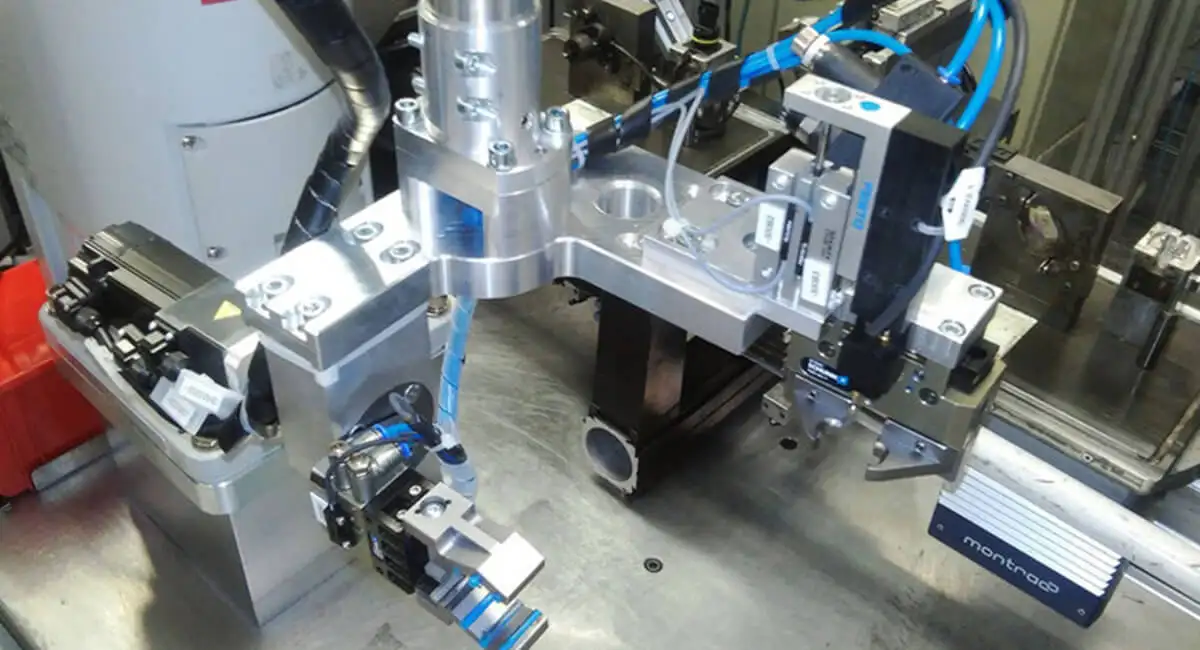

Промисловий робот із високоточним захватом та пневматичними компонентами для прецизійного очищення SMT-компонентів, використовуючи принципи, пов'язані з ефектом Коанда, в автоматизованій лінії

2. Харчова та фармацевтична промисловість

У цих секторах заборонені будь-які механічні забруднення. Безконтактні системи, засновані на ефекті Коанди, дозволяють, наприклад:

видаляти залишки продуктів з упаковки
сушити флакони та пляшки
підтримувати сепарацію повітря в чистих зонах

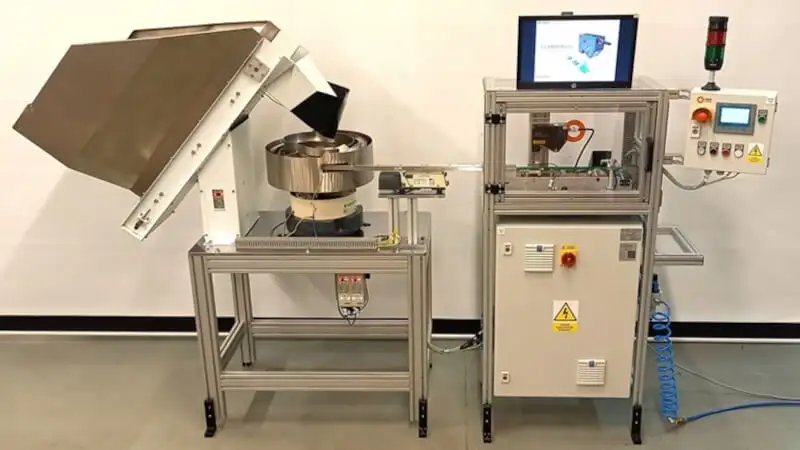

Автоматизована виробнича лінія у фармацевтичній промисловості для сушіння фіалів або невеликих пляшок. Використання промислових пневматичних систем, ймовірно, з ефектом Коанда, для ефективного обдуву та сушіння
