Практичне рішення для високоефективних шліфувальних інструментів

Вихід з ладу диска пневматичної шліфувальної машини — як цьому запобігти?

Нижче ми представляємо механізм вимикача, що запобігає перевищенню максимально можливої швидкості обертання.

Шліфувальні машини, оснащені вимикачем, що запобігає перевищенню максимально можливої швидкості обертання, максимально підвищують безпеку роботи з пристроєм, завдяки чому ризик нещасного випадку зменшується.

Пневматичні шліфувальні машини з більшою продуктивністю знаходять своє застосування у виробництві металообробної промисловості, такому як верфі, металургійні заводи та заводи важкого машинобудування. У цих галузях економіки великий акцент робиться саме на безпеці. Окремі пневматичні шліфувальні машини з більшою продуктивністю оснащені вимикачем, що запобігає перевищенню максимальної швидкості обертання, завдяки чому обмежується можливість несвідомого перевищення максимальних обертів шліфувального круга. Це дуже важливо, оскільки перевищення швидкості обертання може призвести до повного розриву шліфувального круга, що може спричинити травмування оператора інструменту, а в деяких випадках травми можуть виявитися смертельними.

Як працює вимикач, що запобігає перевищенню максимально можливої швидкості обертання?

Пневматичні шліфувальні машини з більшою продуктивністю мають у своєму комплекті регулятор, завдяки якому можна змінювати потік повітря відповідно до швидкості обертання. Якщо швидкість обертання зростає, вхідний отвір зменшується, щоб нейтралізувати її до конкретного для пристрою максимального значення. Ця система була створена для забезпечення роботи при заданому тиску повітря. У момент, коли тиск істотно збільшиться, швидкість обертання надмірно зросте. Звичайно, в такому випадку буде запущено захист від неправильного збільшення швидкості. Нижче ми представляємо метод дії:

1. Робота при нормальному тиску

При правильному тиску повітря проходить від вхідного отвору через пневмомотор до вихідного отвору без втручання відсічного механізму. Завдяки цьому пристрій може працювати на повну потужність.

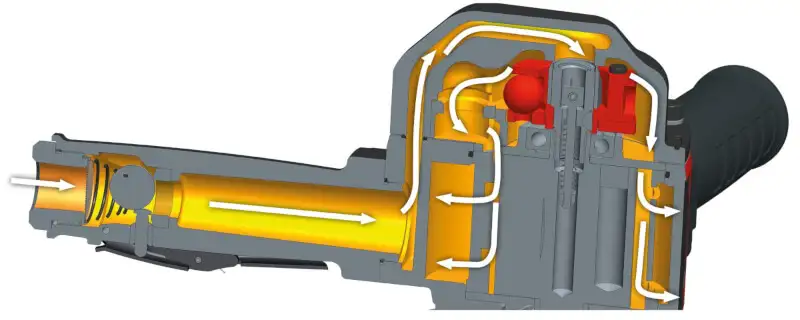

Малюнок № 1: Діюча система відключення дозволяє безперервний потік повітря.

2. Дія при надмірному тиску

При надмірному підвищенні тиску та значному перевищенні встановленої для шліфувальної машини швидкості обертання диска відцентрова сила випускає металеву кульку, завдяки якій блокується вхідний отвір для повітря. В результаті цього повітряний потік перекривається і інструмент негайно зупиняється. Це відбувається миттєво, завдяки чому диск не встигає перевищити швидкість, яка може призвести до його розриву і розльоту частин у бік оператора або спостерігачів.

Малюнок № 2: Несправна система відключення є причиною припинення потоку повітря

УВАГА: Якщо ми хочемо знову запустити пневматичний інструмент, необхідно виконати відповідні дії: металеву кульку слід демонтувати з повітропроводу, а потім розмістити її в положенні спокою. Увімкнення відсікаючого механізму зазвичай означає несправність, пов'язану з потоком повітря, тому ми настійно рекомендуємо провести діагностику системи стисненого повітря та з'ясувати джерело проблеми.

Вимикач, що запобігає перевищенню максимальної швидкості обертання, є додатковим захистом, який дозволяє захистити операторів, що використовують шліфувальні машини з високою продуктивністю. У разі активації вимикача слід перевірити, чому це сталося, і усунути всі дефекти, що виникли в системі стисненого повітря.

Конструкція вимикача залежить від продукту, крім того, вона може дещо відрізнятися від представленої у вищезазначеному прикладі.
