Різьбові арматури в промисловості

Які різьбові перехідники ми найчастіше використовуємо в пневматиці та гідравліці?

Різьбові перехідники допомагають з'єднувати елементи різних розмірів. Ми використовуємо їх, щоб змінити напрямок потоку робочого середовища або зменшити його об'єм. Дізнайтеся про рішення для зменшення внутрішньої або зовнішньої різьби. Чи знаєте ви найпопулярніші з них?

Латунні перехідники з внутрішнім і зовнішньою різьбою є елементами, що використовуються в пневматиці. Їх поділ базується на конкретних характеристиках продукту або вимогах всієї установки. Не менш важливим є сфера застосування перехідника, тип різьби або матеріал, з якого вони виготовлені.

Що варто знати про різьбові перехідники? Я підготувала короткий посібник з цієї теми. Запрошую до читання.

Що таке різьбові перехідники і де вони застосовуються

Різьбові перехідники є елементами різьбової арматури, що застосовуються в пневматиці та гідравліці для зміни розміру внутрішньої або зовнішньої різьби. Інсталятори, сервісні інженери або технічні фахівці з технічного обслуговування використовують різьбові перехідники на виробничих і промислових підприємствах, у з'єднаннях труб, шлангів і трубопроводів, коли виникає необхідність, наприклад, змінити діаметр з'єднання з більшого на менший.

Редуктор різьби використовується в установках, що передають різні робочі середовища (вода, повітря, водяна пара, інші рідини). Чим вони відрізняються один від одного?

• типом і видом різьби,
• діаметром з'єднання,
• матеріалом виготовлення,
• технічними параметрами.

Застосування певних типів різьбових перехідників у промисловості завжди визначається індивідуальними умовами роботи.

У пневматиці найпопулярнішим матеріалом виконання є латунні перехідники. Нержавіючі перехідники найчастіше використовуються в галузях, де вимоги до різьбової арматури повинні враховувати складні умови роботи (наприклад, виробництво косметики, фармацевтична та харчова промисловість, паливна промисловість).

Які типи приєднувальних різьби найчастіше використовуються?

Найпопулярнішими типами різьби є:

• пряма трубна різьба G (BSP/BSPP),
• конічна трубна різьба R (BSPT),
• конічна трубна різьба NPT,
• метрична різьба M.

Нижче наведено кілька прикладів продуктів, що відрізняються типом різьби.

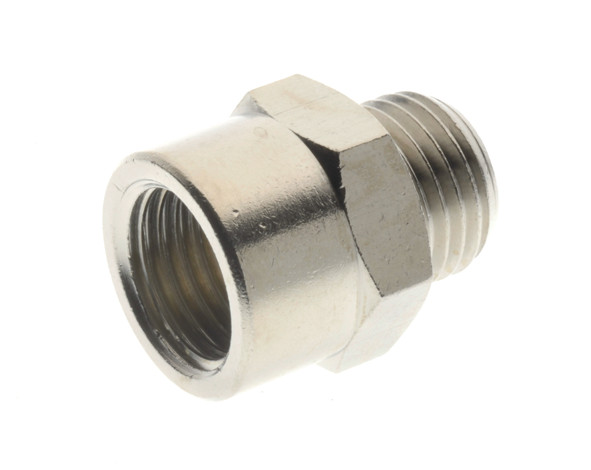

Редукція - ніпель різьбова з орінгом NBR M5 GZ - G 1/8 GW, нікельована латунь

Муфта різьбова редукційна M5 різьба внутрішня - G 1/8 різьба внутрішня, нікельована латунь

Редукційний ніпель з різьбленням BSPT R 1/8 GZ - NPT 1/8 GZ, нікельована латунь, 82205 1/8

Цікавий факт: різьби NPT найчастіше зустрічаються в машинах і пристроях, імпортованих із США або Канади. Різьба NPT є там найпопулярнішим типом з'єднувальної різьби.

Який перехідник вибрати? - 3 ключові критерії вибору

Коли ми стикаємося з необхідністю вибору певного перехідника в пневматиці та гідравліці, критеріями вибору є три ключові параметри:

• матеріал виготовлення,
• робочий тиск,
• робоча температура.

З чого виготовляються різьбові перехідники?

Матеріали, з яких виготовляються різьбові перехідники, найчастіше:

• латунні перехідники (нікельована латунь, а також хромована латунь)
• є найпопулярнішою групою рішень.
• нержавіючі перехідники (нержавіюча сталь 316 або нержавіюча сталь 316L з сертифікатом NSF, для харчових продуктів)
• використовується в галузях, де потрібна більша стійкість до корозії або акцент робиться на кислотостійкості, контакті з харчовими продуктами або легкою хімією (зокрема, фармацевтична, харчова, косметична промисловість).

Каталог рішень для промисловості також включає різьбові перехідники з оцинкованої сталі. При виборі різьбових перехідників для пневматики варто звернути увагу на кілька інших факторів:

Робочий тиск у застосуванні та температура у застосуванні

Переконайтеся, що обраний перехідник має відповідні параметри робочого тиску та температури, щоб забезпечити безпечну та ефективну роботу пневматичної/гідравлічної системи.

Розмір зовнішньої/внутрішньої різьби

Переконайтеся, що обраний перехідник має відповідний розмір різьби. Якщо ви не впевнені, як правильно виміряти зовнішню або внутрішню різьбу, скористайтеся порадами в нашому блозі.

Різьбові перехідники в пневматиці

Різьбові перехідники, представлені в асортименті інтернет-магазину, відповідають потребам будь-якої галузі промисловості.

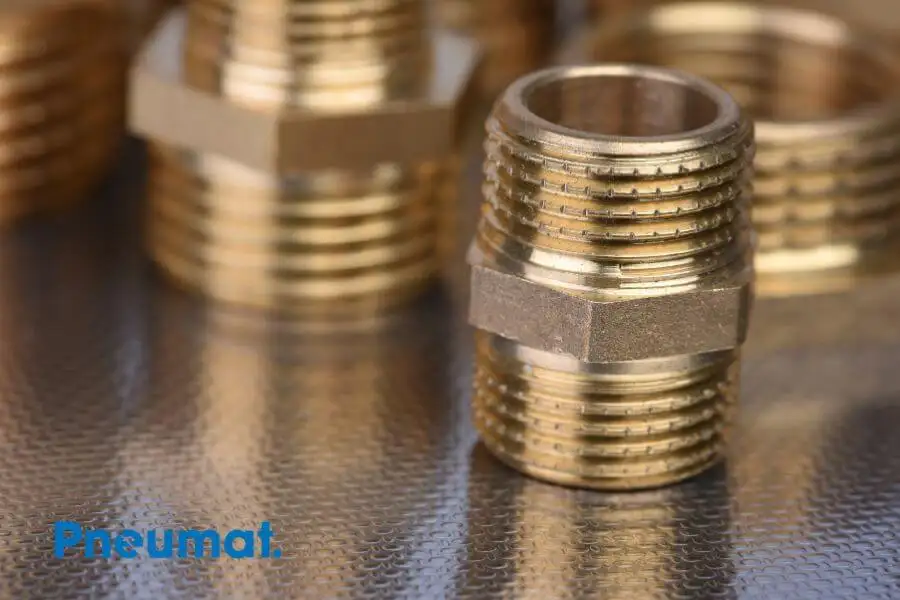

Ніпель M5 різьба зовнішня, нікельована латунь

Пряме латунне гвинтове з'єднання, циліндрична різьба

Різьбові переходи

Муфти перехідні різьбові

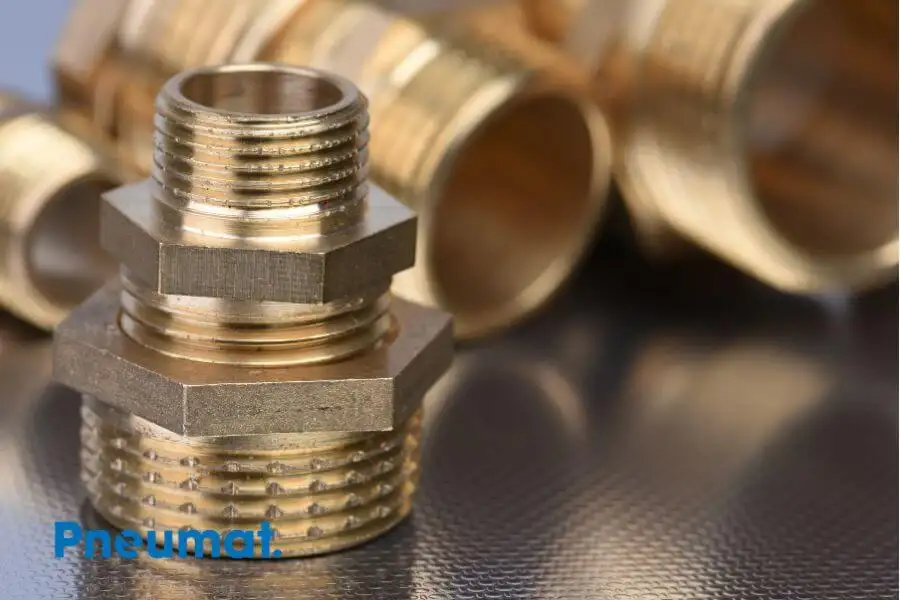

Редукційні ніпелі - є елементами пневматичної установки. Використовуються для виконання трубного з'єднання, що закінчується внутрішньою різьбою. Використовуються в широкому діапазоні робочих температур і тисків.

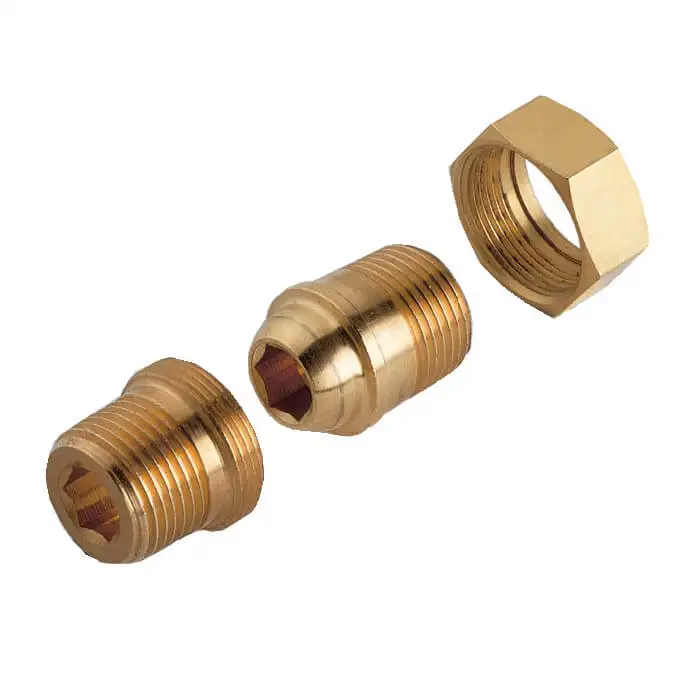

Різьбові з'єднання - З'єднання складається з 3 частин: гайки та двох напівніпелів зі спеціально профільованими напівкришками. Використовуються для монтажу елементів, які потребують технічного обслуговування.

Різьбові перехідники - Різьбові перехідники належать до групи елементів, що служать для зміни розміру різьби.

Латунні різьбові перехідні муфти - Муфта є одним з основних елементів пневматичної мережі. Це простий відрізок труби, з різьбою всередині.

Різьбові перехідники - підсумок

Вибір відповідного різьбового перехідника в пневматиці залежить від конкретних вимог даної пневматичної системи та умов роботи, яким піддається вся установка або обладнання. Пам'ятаймо: матеріал виготовлення, робочий тиск і робоча температура - це три ключові критерії вибору відповідного різьбового перехідника для наших застосувань.

Редуктори з різьбою застосовуються в різних системах стисненого повітря. Завдяки широкому спектру застосування, з'єднувальні елементи використовуються в різних галузях промисловості.
