Що таке голчастий клапан і для чого він служить?

Голчастий клапан – будова, принцип дії, застосування

Голчасті клапани, або голчасті запірні клапани, є прецизійними виробами промислової арматури.

Корпус клапана найчастіше виготовляється з латуні або нержавіючої сталі, де регулюючим елементом є стрілка, яка збільшує або зменшує потік шляхом багаторазового обертання ручки на клапані. Цей спосіб регулювання відкриття клапанів забезпечує точне регулювання потоку та підвищує безпеку роботи при високих тисках. Навіть при високих робочих тисках клапани мають низький крутний момент, а їх ручки працюють плавно, що забезпечує можливість плавного регулювання потоку середовища. Голчасті клапани не застосовуються для відключення потоку середовища через можливість пошкодження голки при відключенні потоку. У системах, що вимагають регулювання та відключення потоку, голчасті клапани використовуються разом з кульовими клапанами.

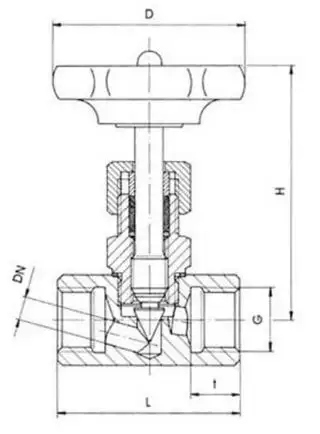

Поперечний переріз голчастого клапана

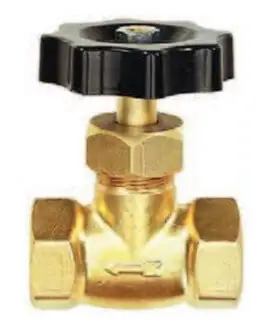

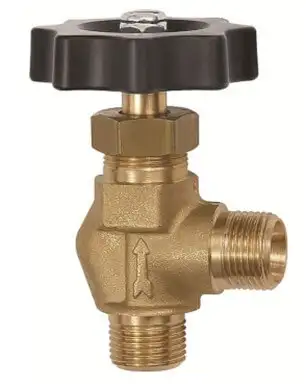

Голчасті клапани, виготовлені з латуні, зазвичай можуть працювати при тиску до 16 бар, а їх ручки виготовлені з пластмаси. Вони можуть бути з внутрішньою або зовнішньою різьбою, в прямому або кутовому виконанні.

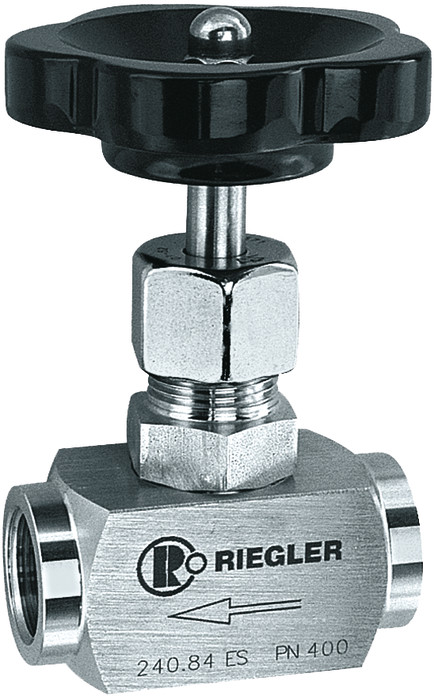

Для високих тисків, порядку 400 бар, використовуються клапани, виготовлені з нержавіючої сталі. Їх конструкція є стійкою до розривного тиску та видування штока. Всі деталі клапана виготовлені з високою точністю, що забезпечує герметичність та тривалий термін експлуатації.

Голчасті клапани можуть використовуватися в системах для рідких і газоподібних середовищ, включаючи вакуумні. Однак вони повинні бути чистими, без твердих включень. Завдяки своїй конструкції та принципу дії, їх можна використовувати скрізь, де є необхідність регулювання потоку. Завдяки високій надійності голчасті клапани застосовуються в прецизійній контрольно-вимірювальній арматурі, такій як: дозуючі системи, манометри, вимикачі та перетворювачі тиску і напірні агрегати. Завдяки технології виготовлення та діапазону тисків вони застосовуються в установках хімічної, нафтохімічної, фармацевтичної, енергетичної, теплової промисловості, а також у різних галузях технологічної інженерії.

У пропозиції компанії ПНЕВМАТ знаходяться:

Латунні голчасті крани – для тиску не більше 16 бар, ручка яких виготовлена з пластмаси. Голчасті клапани з зовнішнім і внутрішнім різьбленням G1/4, G3/8 і G1/2.

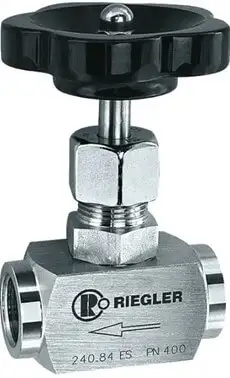

Голчасті клапани з нержавіючої сталі – особлива група голчастих клапанів для максимального тиску 250 і 400 бар. Сталеві голчасті клапани можуть працювати при високій робочій температурі до 150°C. Для ущільнення штока голчастих клапанів використовується тефлон. Широка доступність внутрішніх різьблень: від G1/8 до G2.

Голчасті клапани є надійним рішенням для використання у вимогливих установках, даючи можливість плавного регулювання потоку середовища.

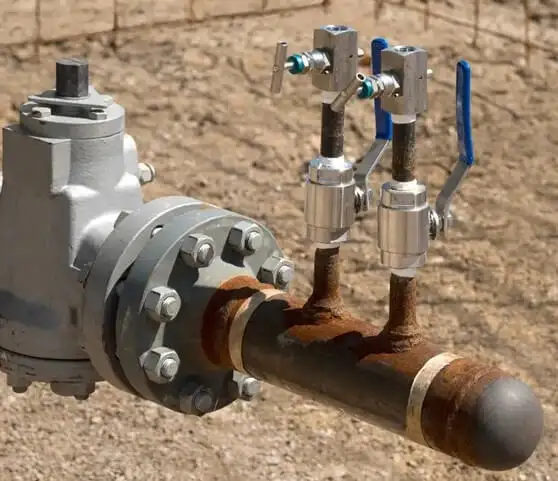

Приклад голчастого клапана в газовій установці

Приймаючи рішення про придбання цих широко використовуваних клапанів, варто скористатися пропозицією перевіреного та надійного постачальника, яким є компанія Pneumat. Висока якість у поєднанні з привабливою ціною забезпечує скоординоване регулювання дозування середовищ.

Широкий асортимент виконання та невисока вартість впливають на популярність цих невеликих елементів прецизійної арматури.
