Що таке технічний паспорт резервуара високого тиску?
Технічна документація на резервуар високого тиску
Паспорт резервуара високого тиску — це технічний документ, що видається для обладнання, яке потребує особливого нагляду під час експлуатації. Це інструкція, що описує конструкцію резервуара та його будову. Що варто про неї знати, якщо після придбання резервуара високого тиску планується його приймання УДТ? Хто повинен її підготувати?
У цьому посібнику я відповім на найважливіші питання щодо цього документа та наведу приклади технічної документації. Запрошую до читання!
Чому необхідно підготувати документи на резервуар високого тиску для УДТ?

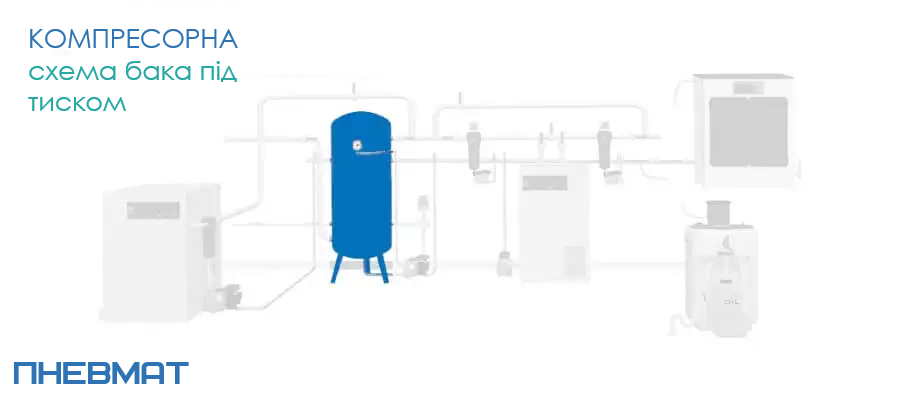

Подання до УДТ (Управління технічного нагляду) резервуару під тиском зобов'язує інвестора надати відповідну технічну документацію. Це дозволяє ввести в експлуатацію, наприклад, придбаний продукт у компресорній. Подання до УДТ резервуару під тиском містить один важливий додаток - технічний паспорт резервуару під тиском.
Чи всі резервуари під тиском підлягають реєстрації в УДТ?
Перш ніж розширити визначення технічного паспорта резервуара під тиском і навести приклади, я повинен звернути увагу на одне важливе питання.
З точки зору користувача/інвестора, необхідно встановити, чи кожен резервуар під тиском підлягає реєстрації в УДТ?
Напірні резервуари та УДТ

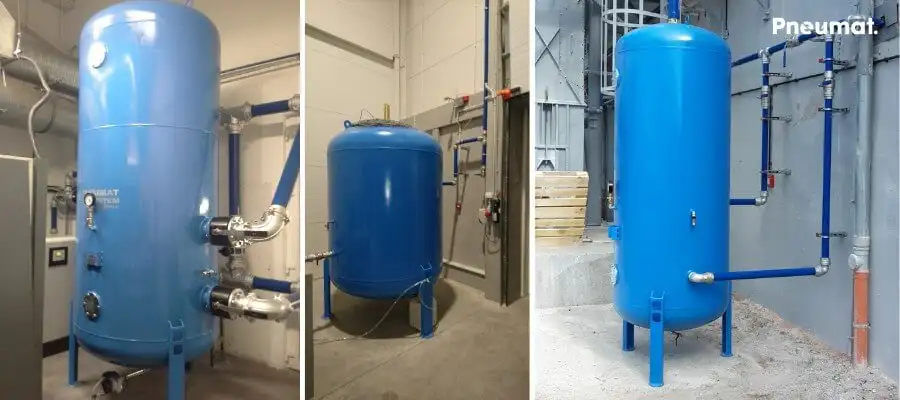

Наш каталог продукції включає багато типів і видів напірних резервуарів, зокрема: окремо стоячі, вертикальні та горизонтальні, буферні, допоміжні резервуари та резервуари, що монтуються на компресорі. Матеріал виготовлення – нержавіюча сталь або вуглецева сталь.
Коротко кажучи: переважна більшість пропонованих нами резервуарів високого тиску для зберігання стисненого повітря мають робочий тиск понад 11 бар, тому підлягають реєстрації в УДТ. Такі резервуари відповідають вимогам так званого коефіцієнта 300 і підлягають повному нагляду. Чому? Звідки ця цифра? Це випливає з простої арифметики.
Умова допуску самостійного резервуара високого тиску до експлуатації визначається формулою, визначеною в чинних нормативних актах. Це добуток місткості резервуара високого тиску і номінального тиску.
V x p > 300 бар x дм3
V - це об'єм у дм3 (літрах)
p - це надлишковий тиск у барах, визначений виробником резервуара, або надлишковий тиск налаштування запобіжного клапана.
Напірний бак для компресора
У випадку, коли бак є частиною компресора, тобто встановлений на компресорі на заводі-виробнику, він підлягає реєстрації, якщо добуток місткості напірного бака і номінального тиску перевищує коефіцієнт 800.
Це визначається за формулою:
V x p ≥ 800 бар x дм3
V - ємність в дм3 (літрах)
p - надлишковий тиск в барах - це надлишковий тиск, визначений виробником резервуара, або надлишковий тиск налаштування запобіжного клапана та надлишковий тиск > 0,5 бара
Які резервуари під тиском не підлягають технічному нагляду?
До речі, я повинен доповнити вищезазначену інформацію декількома питаннями. Управління технічного нагляду на своєму веб-сайті чітко визначає, які варіанти рішень не вимагають від інвестора реєстрації:
- обігрівачі та нагрівачі повітря,
- резервуари в холодильних установках з добутком надлишкового тиску і місткості ≤ 300 бар x дм3,
- резервуари в холодильних установках з трубами діаметром DN≤ 25 з колекторами та розподільниками, об'єм кожного з яких ≤ 100 дм3 і перетин ≤ 2 дм3,
- резервуари, що є корпусом електричних пристроїв, енергетичних та телекомунікаційних кабелів.
Малий резервуар під тиском
Обговорюючи питання реєстрації резервуара під тиском, не можна не згадати один важливий факт, який випливає з численних запитань наших клієнтів.
Доступні в нашій пропозиції малі резервуари під тиском, позначені символом PZ-, наприклад PZ-19 STB, які не перевищують ємності 30 літрів і робочого тиску 10 бар, не потребують реєстрації в UDT.

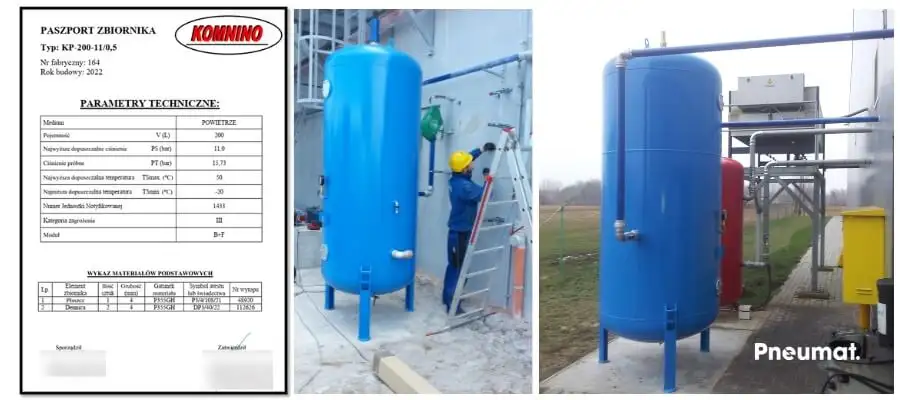

Що таке паспорт резервуара високого тиску?
Оскільки ми знаємо, які резервуари високого тиску підлягають реєстрації в UDT, перейдемо до суті. Паспорт резервуара високого тиску – це повний комплект документів, що описують конструкцію резервуара та його виконання. Паспорт містить опис конструкції резервуара та матеріалів, з яких він виготовлений.
Технічний паспорт резервуара видає його виробник. До складу всього пакету входять технічні креслення виробу з позначенням і розміщенням патрубків, розмірами, обладнанням. З осені 2021 року паспорти надсилаються клієнтам у вигляді файлу .pdf.

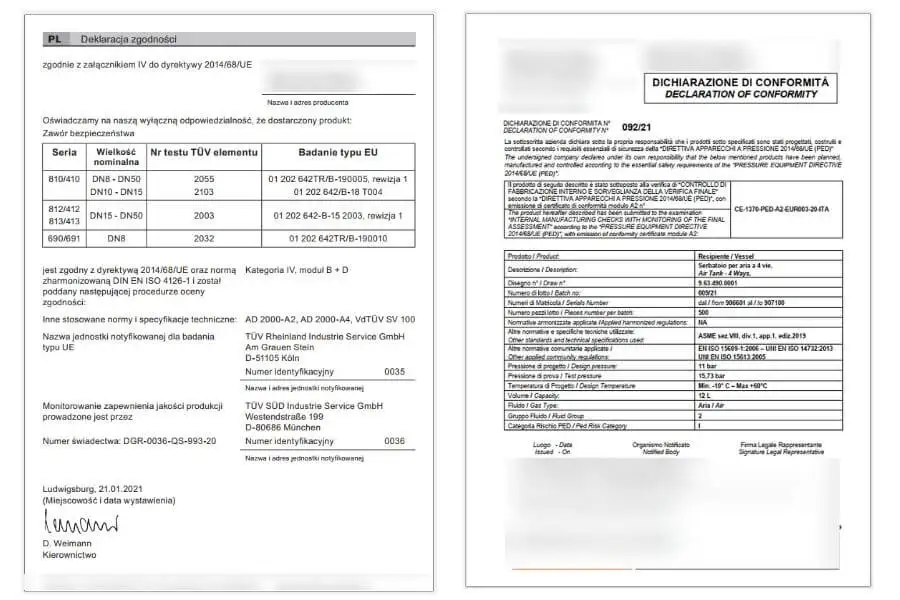

Необхідними елементами в установках стисненого повітря є також декларації відповідності продукту директивам щодо тиску. Опціонально до документації можуть бути додані відповідні сертифікати, які може надати виробник резервуара високого тиску.
Оскільки виробниками резервуарів високого тиску є не тільки польські, але й європейські компанії, декларація відповідності видається також англійською або, наприклад, італійською мовою. Хоча в рекомендаціях УДТ чітко зазначено, що такий документ повинен бути польською мовою, на практиці — і з нашого досвіду — ми не маємо інформації про те, що Управління не приймає декларації іноземною мовою.
Пам'ятайте: технічний паспорт резервуара надає виробник, але саме інвестор/клієнт повинен самостійно подати до районного відділення Управління всю документацію разом з необхідними формами, які доступні на сайті УДТ.

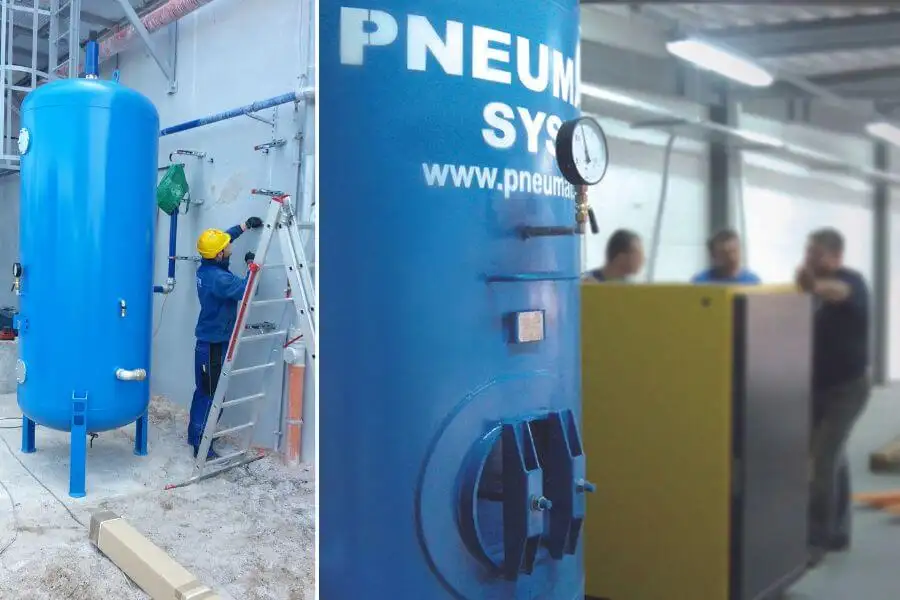

Як відбувається реєстрація резервуара під тиском?
У випадку нових резервуарів під тиском та імпортованих резервуарів реєстрація відбувається шляхом подання письмової заяви до відповідного відділення Управління технічного нагляду в нашому регіоні.
Розгляд заяви призводить до початку технічних випробувань, які мають на меті перевірити безпеку та правильність виконання установки. Якщо наше обладнання відповідає всім вимогам, ми отримуємо протокол та рішення, що дозволяє використовувати кожен з перевірених резервуарів.
Завершенням процедури є надсилання поштою інспекційного журналу та виставлення відповідного рахунку відомством. Перш ніж вся процедура буде успішно завершена, необхідно подати необхідні документи. Одним з них є технічний паспорт резервуара високого тиску.
Шукаєте надійного постачальника пневматики та технічного консультування з питань вибору резервуарів під тиском? Зв'яжіться з нами та ознайомтеся з нашими рекомендаціями.
Джерела інформації:
Управління технічного нагляду (станом на: 22.06.2023 р.)
ISAP – Інтернет-система правових актів (станом на: 22.06.2023 р.)
