Технічний підхід до явищ протікання газів через пористі середовища

Закон Дарсі в пневматиці та промисловості

Закон Дарсі, спочатку сформульований у XIX столітті Генрі Дарсі в контексті протікання води через шари піску, знайшов широке застосування не тільки в гідрогеології та інженерії навколишнього середовища, але й у промисловості, зокрема в пневматиці. Хоча може здатися, що пневматика – галузь, заснована на контрольованому потоці стисненого повітря – не використовує безпосередньо цей закон, проте багато процесів, пов'язаних з фільтрацією, потоком через пористі середовища або навіть проектуванням систем вентиляції та сепарації забруднень, базуються саме на законі Дарсі.

У цій статті ми розповімо, як закон Дарсі стосується потоку газів, яке значення він має в пневматиці та промислових застосуваннях, а також як він може сприяти оптимізації систем стисненого повітря та технологічних установок.

Що таке закон Дарсі?

Закон Дарсі описує ламінарний потік рідини (рідкої або газоподібної) через пористе середовище. У своїй класичній формі для рідин цей закон виражається рівнянням:

Де:

• Q – об'ємна швидкість потоку [м³/с],
• k – коефіцієнт проникності (проникності) середовища [м²],
• A – площа поперечного перерізу потоку [м²],
• dP/dx – градієнт тиску [Па/м],
• μ – динамічна в'язкість рідини [Па·с].

Для газів рівняння Дарсі можна перетворити, враховуючи їх стисливість та інші термодинамічні властивості. В результаті отримуємо вираз для масового або об'ємного потоку стисненого повітря через пористе середовище з поправками на тиск і щільність.

Закон Дарсі та потік газів – модифікації та умови

Стисливість газів

На відміну від рідин, гази є стисливими, що означає, що їх щільність змінюється разом із тиском. Щоб застосувати закон Дарсі в пневматиці, необхідно врахувати зміну щільності та тиску газу в часі та просторі. Спрощена форма потоку газу в пористому середовищі, що враховує стисливість, може мати вигляд за формулою:

Де:

• P1 і P2 – тиск на початку і в кінці пористого середовища [Па],
• P – середній тиск у середовищі,
• L – довжина пористого середовища [м].

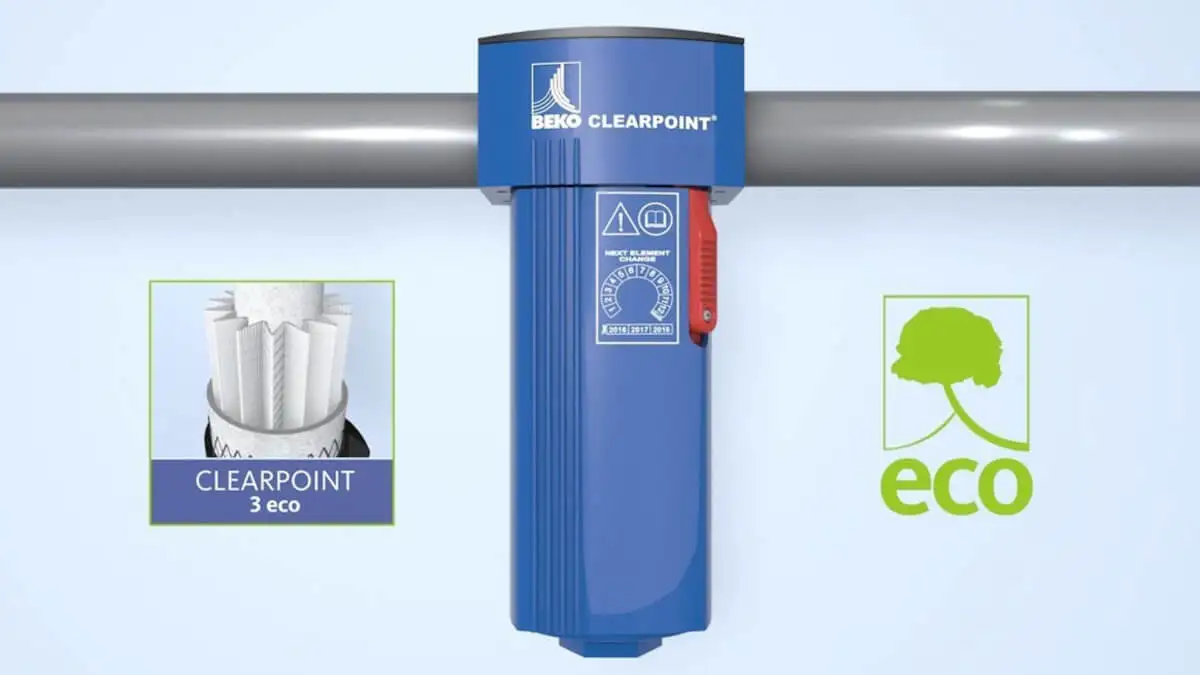

Ефект Клінкенберга

У разі протікання газів через дуже дрібні пористі середовища спостерігається так званий ефект Клінкенберга – явище, що полягає у збільшенні проникності при нижчих тисках. Воно виникає внаслідок молекулярного ковзання газу біля стінок пор. Це має значення при проектуванні, наприклад, мікропористих повітряних фільтрів у пневматиці.

Застосування закону Дарсі в пневматиці

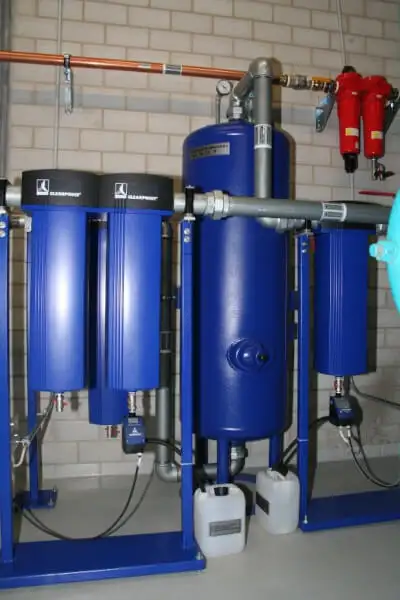

Фільтрація стисненого повітря

В промислових пневматичних системах необхідна фільтрація стисненого повітря від твердих, рідких та масляних забруднень. Фільтри, що використовуються в цих системах, особливо коалесцентні, мікропористі та мембранні фільтри, базують свою дію саме на принципах протікання через пористе середовище. Закон Дарсі дозволяє проектувати фільтрувальні вставки з певною пористістю та пропускною здатністю.

Застосування:

• попередні фільтри та фільтри точного очищення,
• сепаратори масла,
• адсорбційні осушувачі (з заповненням з цеоліту або алюмосилікату).

Потік через пористі глушники шуму

У промисловій пневматиці часто використовуються глушники шуму, встановлені на виходах клапанів, силових приводів або клапанних островів. Вони складаються з спечених металів або пластмас з пористою структурою. Завдяки Дарсі можна передбачити та контролювати потік повітря і зменшити шум без ризику надмірного падіння тиску.

Елементи для випуску повітря та компенсатори тиску

Закон Дарсі також застосовується в аналізі потоку повітря через мікропористі мембрани, що використовуються в:

• вентиляційних клапанах резервуарів,
• дегазаторах гідравлічних систем,
• об'ємних компенсаторах.

Ці мембрани повинні пропускати повітря або водяну пару контрольованим чином – і завдяки Дарсі можна проектувати їх структуру, пористість і товщину.

Промислове застосування закону Дарсі

Процесна пневматика та автоматика

В промисловій автоматиці, особливо в чистих середовищах (наприклад, фармацевтика, електроніка, харчова промисловість), закон Дарсі використовується для:

• проектування фільтрів з низьким опором потоку,
• контролю умов фільтрації при змінному тиску,
• аналізу терміну служби фільтрувальних картриджів на основі зростання опору.

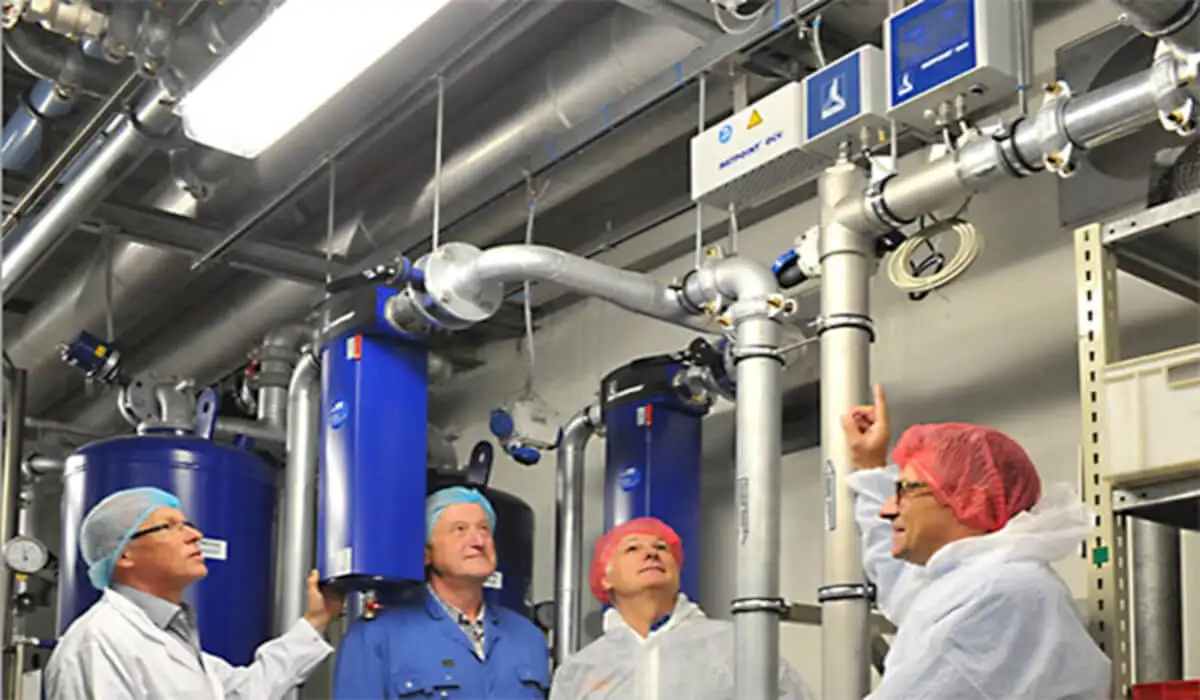

Хімічна та нафтохімічна промисловість

У випадках, коли технологічні гази (наприклад, водень, азот, вуглекислий газ) повинні бути очищені або висушені перед надходженням у реактори, важливо розуміти процес проходження через пористі матеріали, включаючи осушувальні гранули, каталітичні наповнювачі та запобіжні фільтри.

Енергетична промисловість та ВДЕ

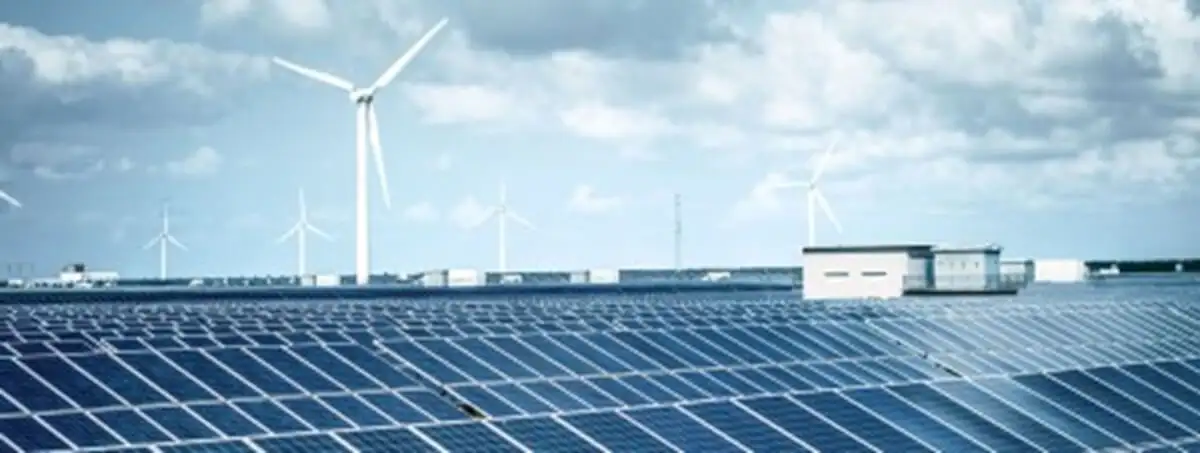

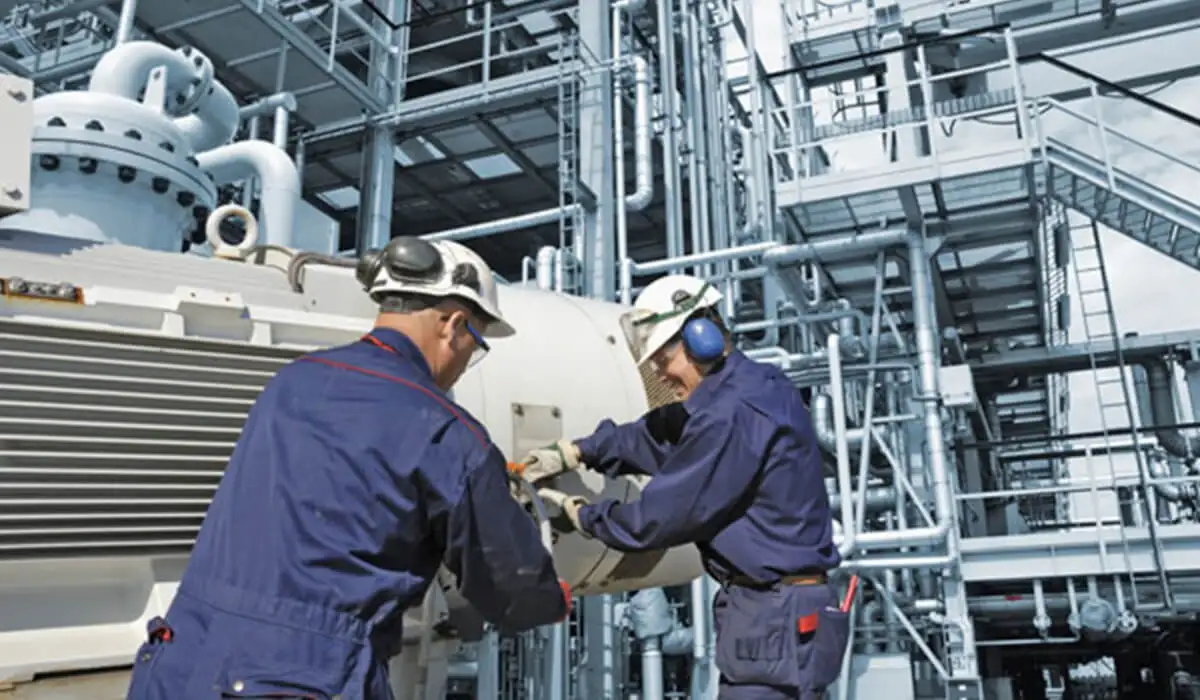

У ВДЕ-установках, наприклад у системах зберігання енергії стисненим повітрям (CAES), аналіз втрат тиску під час проходження повітря через пористі породи або штучні резервуари базується на законі Дарсі. У традиційній енергетиці, особливо в газових електростанціях, це стосується систем пилоуловлювання та фільтрації.

Моделювання та симуляція – CFD та Дарсі

Сучасні інструменти для чисельних розрахунків (CFD – Computational Fluid Dynamics) дозволяють точно моделювати потоки газів через пористі матеріали, враховуючи закон Дарсі як елемент моделі потоку. У практиці інженерії це означає:

• оптимізацію геометрії фільтрів та картриджів,
• прогнозування падіння тиску,
• оцінку зносу фільтрів у реальному часі,
• інтеграцію моделі Дарсі з більш досконалими моделями (наприклад, Нав'єра-Стокса в перехідних зонах).

Виклики та обмеження

Хоча закон Дарсі є потужним інженерним інструментом, його застосування в пневматиці вимагає обережності:

• не працює при турбулентному потоці (Re > 10),
• ігнорує динамічні та пульсаційні явища, типові для промислових пневматичних систем,
• вимагає знання точних властивостей пористого середовища, що не завжди можливо в промислових умовах,
• не враховує адсорбцію, хімічні реакції та конденсацію, що є важливим, наприклад, у осушувачах.

Приклад з промисловості – аналіз потоку через коалесцентний фільтр

Розглянемо практичне застосування закону Дарсі на підприємстві, що виробляє пневматичні компоненти, де в компресорній встановлено коалесцентний фільтр з площею перетину A=0,015 м2, довжиною L=0,2 м і коефіцієнтом проникності k=1⋅10−13 м2. Стиснене повітря має вхідний тиск P1=7 бар, вихідний тиск P2=6,5 бар, а його динамічна в'язкість становить μ=1,8⋅10−5 Па⋅с.

Для спрощення приймемо середній тиск:

Розрахунок об'ємного потоку за допомогою модифікованого закону Дарсі для газів:

Підставляючи дані:

Такий потік може здаватися незначним, але для спеціалізованих процесів (наприклад, пневматичних приладів, буферних середовищ, вентиляції) він є цілком достатнім. Цей потік можна збільшити за допомогою відповідного масштабування поверхні або застосування структур з вищою проникністю.

Пористі матеріали в пневматиці – технічні характеристики

А) Популярні матеріали

Матеріали, що використовуються в елементах, які пропускають повітря, включають:

• спечена сталь – міцна, стійка до температури та корозії,
• спечений бронз – популярний у глушниках шуму,
• пористий поліетилен (PE-HD) – використовується в одноразових фільтрах з низькою проникністю,
• пориста кераміка – стійка до високих температур, агресивних хімікатів,
• мембрани PTFE – у повітровідвідниках та осушувачах.

Б) Властивості, що впливають на Дарсі

• діаметр пор – чим менший, тим більший опір потоку,
• об'ємна пористість – частка порожнин у структурі (наприклад, 30–50%),
• товщина матеріалу – впливає на довжину шляху потоку,
• хімічна сумісність – важлива для харчової та фармацевтичної промисловості.
