Вакуумна техніка та розрідження повітря при захопленні та переміщенні скла

Приклад з практики – Застосування вакуумної ежекторної помпи VMECA в захваті для транспортування вікон та віконних рам

Ключові характеристики вакуумної ежекторної помпи VMECA були використані для транспортування важких і масивних вікон та шибок. Наш клієнт скористався перевагами вакууму для виконання робіт, пов'язаних з їх монтажем, розподілом вантажів та укладанням продукції для відправки. Дізнайтеся подробиці нашого впровадження.

Вакуумна техніка та вакуумне обладнання – одна з наших ключових категорій продукції. Багатий досвід, глибокі знання та впровадження в різних галузях промисловості дозволяють нам ефективно вирішувати проблеми наших клієнтів.

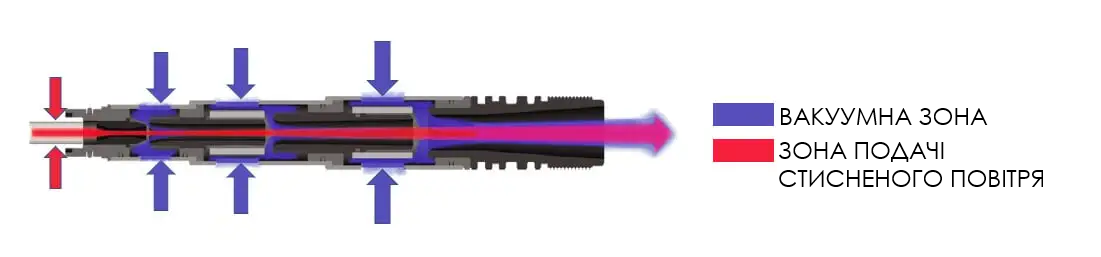

Перш ніж перейти до деталей, варто коротко пояснити, що таке вакуум? Коротко кажучи: вакуум створюється системою форсунок. Стиснене повітря з робочим тиском 3-6 бар проходить з великою швидкістю через форсунки, що призводить до всмоктування повітря з вакуумної системи і створення в ній вакууму. Ключові переваги вакуумної техніки використовуються для захоплення і переміщення предметів різної ваги і розмірів.

Дізнайтеся більше:

• Що таке вакуумна технологія і як створити вакуум

Вакуумний захват для скла - авторська конструкція

Мій клієнт - велика будівельна компанія та дистриб'ютор віконних конструкцій. Компанія також пропонує послуги. Однією з них є монтаж вікон у будівлях та офісних приміщеннях. Тому щодня вона виконує багато завдань, пов'язаних з транспортуванням, розвантаженням та переміщенням віконних конструкцій та скла.

Скло має нестандартний розмір і вагу, що досягає декількох десятків кілограмів. Це створює певні виклики, з якими зіткнувся мій клієнт. Він шукав рішення, за допомогою якого міг би надійно і безпечно переміщати елементи не тільки на певну відстань, але й на висоту.

У зв'язку з цим завдання, до якого він залучив мене і компанію ПНЕВМАТ, стосувалося оптимізації декількох процесів, пов'язаних з переміщенням вікон на майданчику, прийомом, транспортуванням, укладанням для відправки. Все повинно було відбуватися без використання додаткових електричних, повітряних або вакуумних кабелів.

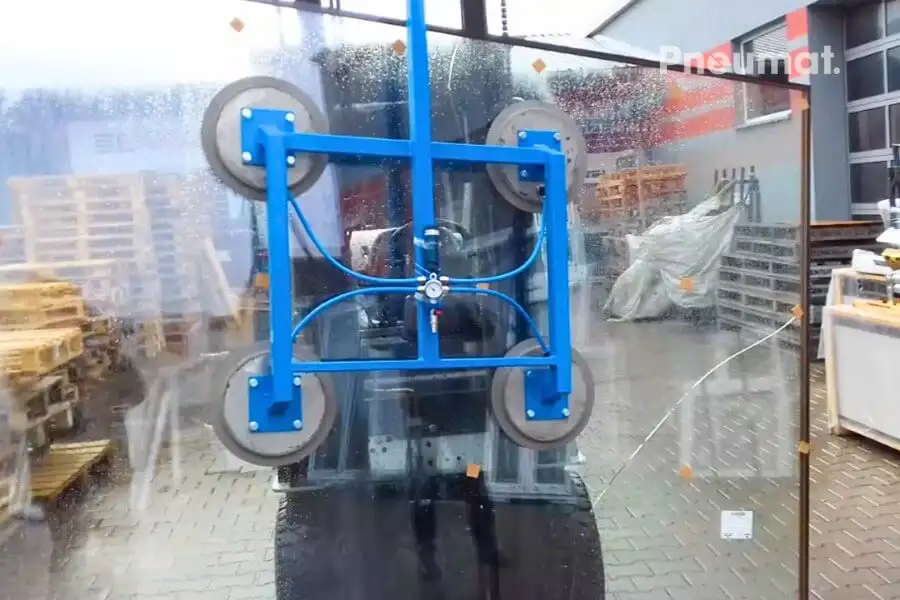

Прикладом програми, яка вирішила складні проблеми клієнта, був захват для скла. Спільно з відділом вакуумної техніки ми запропонували створити захват у формі квадрата. Так званий хрест є популярним рішенням, яке використовується для перенесення вікон і скла.

Після кількох розмов, консультацій та надання вказівок, клієнт самостійно сконструював захват для скла, використовуючи наші компоненти.

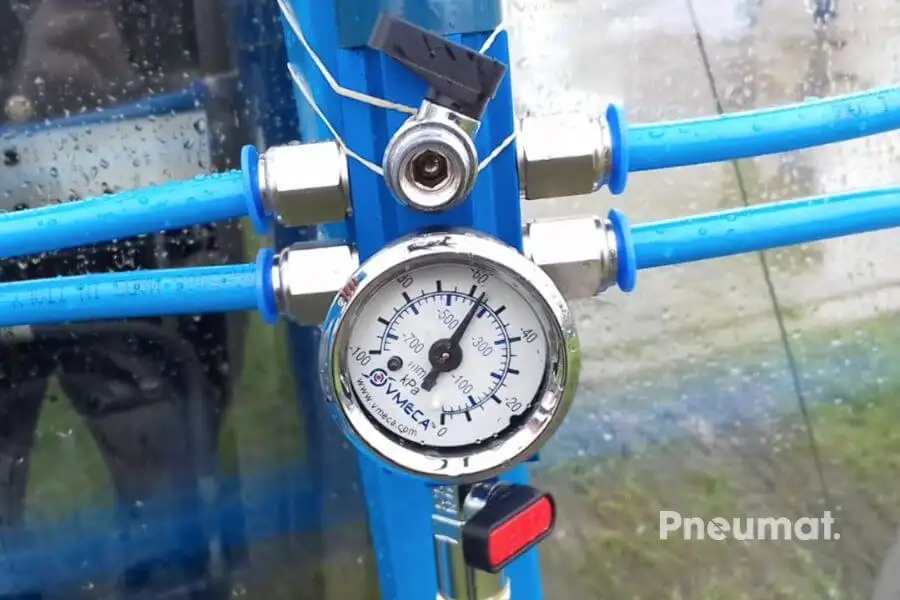

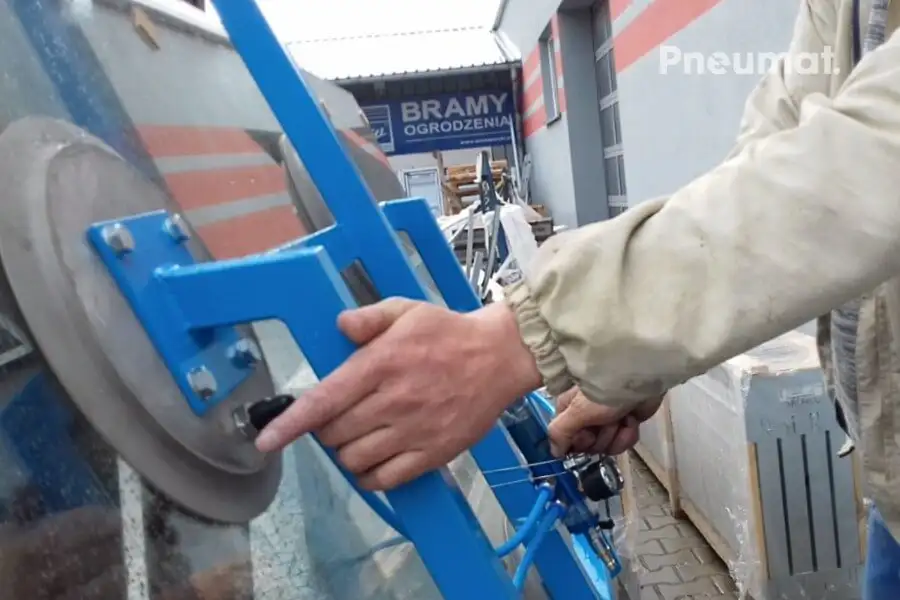

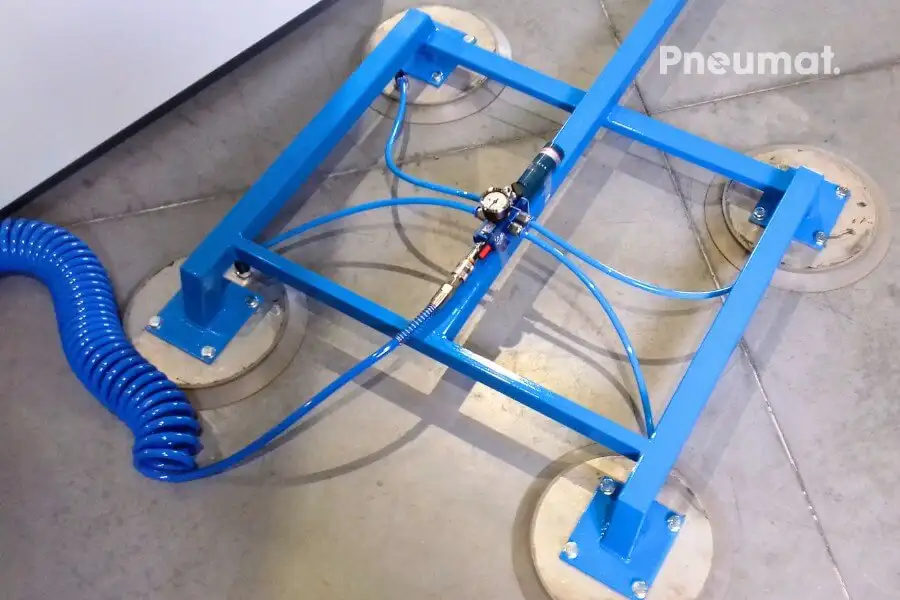

Давайте розглянемо конструкцію. У кожному куті захвата встановлені плоскі присоски діаметром 288 мм. До цього комплекту за допомогою пневматичних з'єднувачів і пневматичних шлангів у центральній точці встановлено та підключено вакуумний насос VMECA.

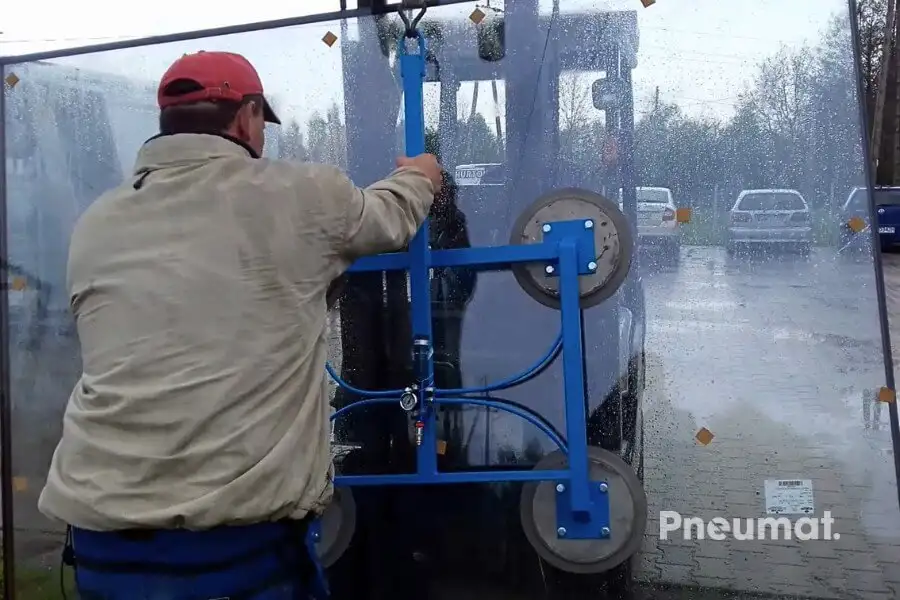

Застосування спеціальних зворотних клапанів у вакуумній помпі дозволило підтримувати розрідження після відключення подачі стисненого повітря. З якою метою? Щоб перемістити або транспортувати скло або вікно за кілька хвилин на певну висоту.

Моєю ключовою роллю у всьому процесі було технічне консультування спільно з відділом вакуумної техніки та підтримка у виборі оптимальних продуктів. Спільно з клієнтом ми провели тестування всієї програми, яке завершилося повним успіхом і впровадженням рішення в роботу.

Існуючий процес:

• Проблема з переміщенням і транспортуванням важких стекол
• Відсутність практичного рішення, що полегшує монтаж стекол на висоті
• Використання кріпильних ременів для переміщення стекол

Вдосконалений процес:

• Покращення комфорту та безпеки, пов'язаних з переміщенням стекол
• Усунення проблем у складських та логістичних операціях

Підвищена ефективність та покращена безпека	Покращення комфорту та ергономіки роботи	Скорочення часу виконання транспортних завдань

Де ще це рішення буде ефективним?

промисловість з ЧПК- обробкою листового металу	Виробництво меблевих щитів у меблевій промисловості	Обробка скла та розподіл вікон
