Все, що потрібно знати про всмоктувальні мати!

Всмоктувальні мати - принцип дії, будова та застосування.



Все, що потрібно знати про всмоктувальні мати!

Всмоктувальні мати - принцип дії, будова та застосування

Всмоктувальні мати – це одне з цікавих рішень у галузі вакуумної техніки, яке пропонує компанія ПНЕВМАТ Всмоктувальні мати V-GRIP. Вони виробляються в широкому діапазоні розмірів; найбільші моделі мають розмір європалети, найпопулярніші «стандартні» мають ширину 130 мм і довжину 400-1400 мм, а найменші – навіть 20x20 мм. Широке застосування робить цей продукт дуже поширеним на виробничих лініях підприємств різного профілю.

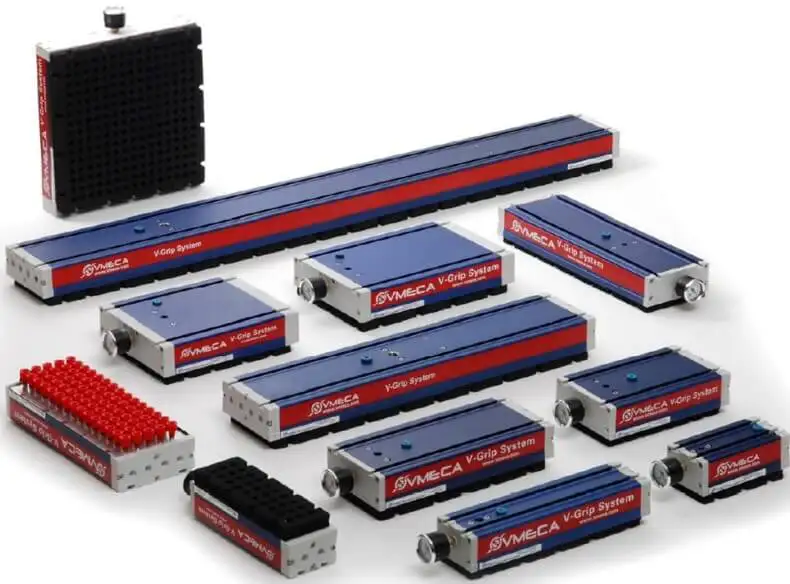

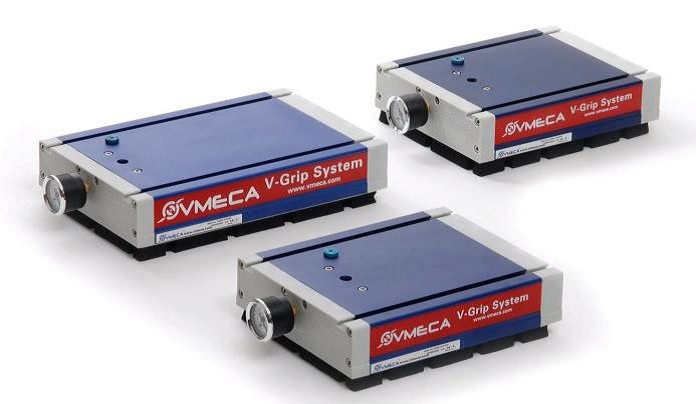

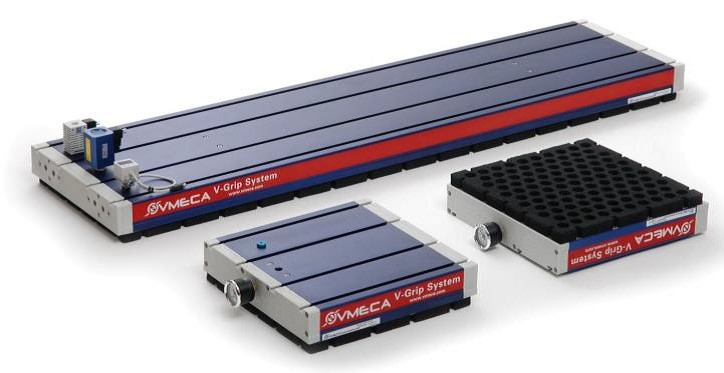

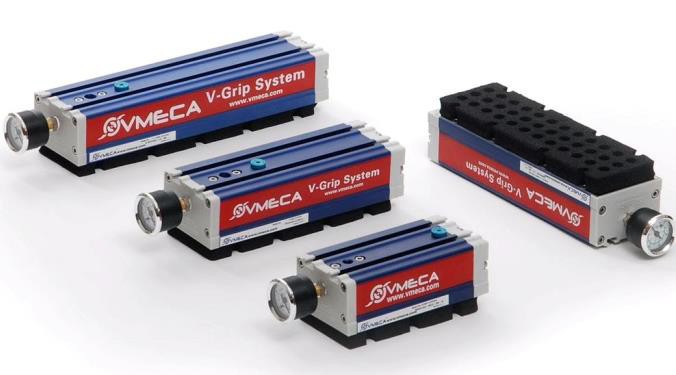

Рис. 1. Всмоктувальні мати в різних конфігураціях та розмірах.

Завданням всмоктуючої мати є захоплення та переміщення деталей, навіть тих, що мають специфічну форму. Велику універсальність продукту демонструють такі обрані застосування, як:

• захоплення поперек дощок, алюмінієвих профілів, труб або радіаторів з ребрами -> Дивитися відео
• перенесення палет (частина всмоктувальної мату не стикається з матеріалом) – Рис. 4
• присмоктування до гофрованого листа (наприклад, бічна поверхня радіатора),
• захват пластикових упаковок різної форми – Рис. 5
• захват «задніх частин» телевізорів, видавлювань, наприклад, на заводі побутової техніки,
• забір компонентів (пластик, алюміній) специфічної форми в автомобілебудуванні,

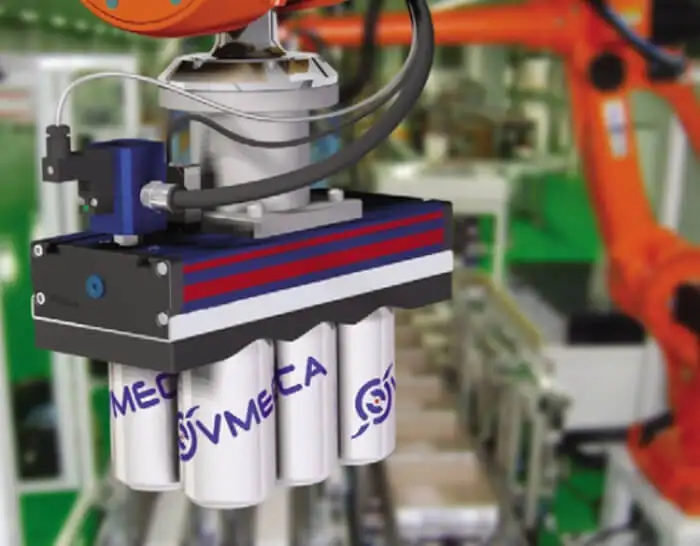

• забір невеликих електронних компонентів, батарейних елементів,
• захват гофрованого картону,
• підйом дуже пористих поверхонь,

та багато-багато іншого.

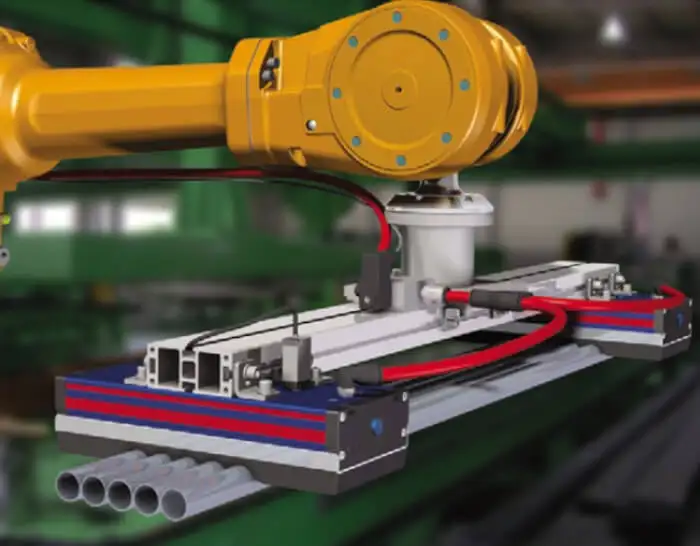

Рис. 2. Дві всмоктувальні мати, встановлені на роботі, що транспортує труби.	Рис. 2. Дві всмоктувальні мати, встановлені на роботі, що транспортує труби.

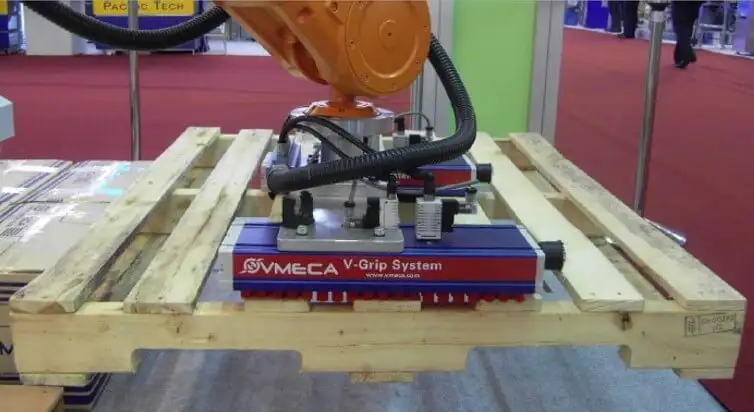

Рис. 4. Всмоктувальна мата, що транспортує палету.

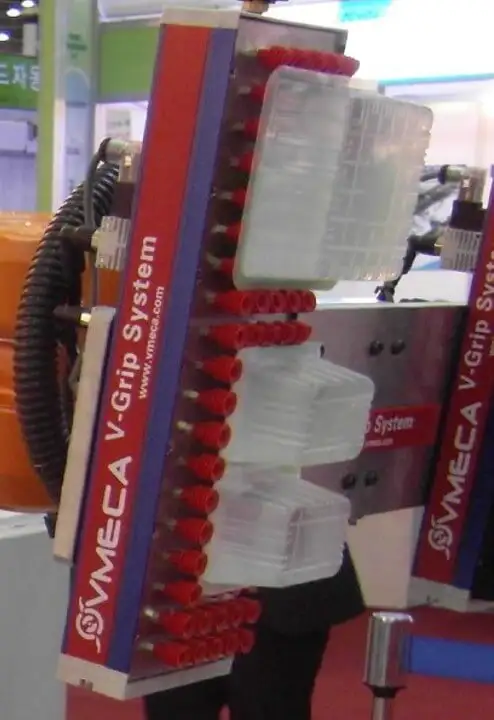

Рис. 5. Всмоктувальна мата, що переносить пластиковий елемент специфічної форми

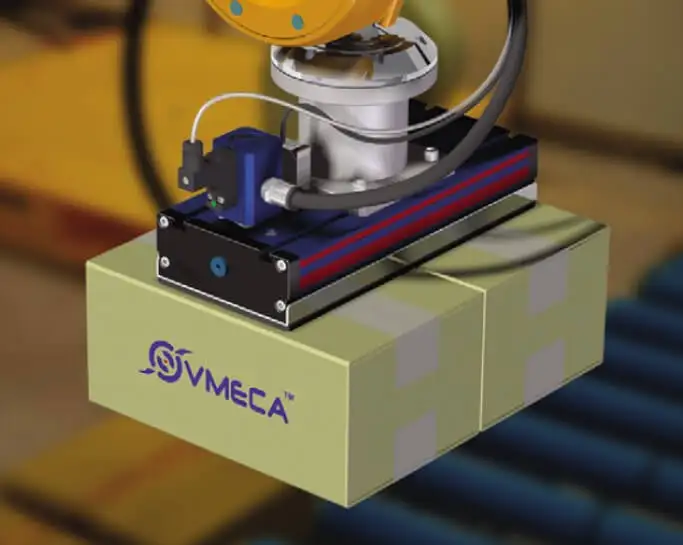

Рис. 6. Всмоктувальна мата, що переносить дві коробки одночасно.

Всмоктувальні мати поділяються на дві групи: з ежекторами всередині – для їхнього належного функціонування достатньо підключити стиснене повітря, це найпоширеніший варіант; другий тип – версія із зовнішнім патрубком для підключення до зовнішнього вакуумного насоса або повітродувки, які також пропонує компанія ПНЕВМАТ у розділі: Промисловий вакуум.

Рис. 7. Типи всмоктувальних матів, ліворуч з ежекторами, праворуч з патрубком для підключення зовнішнього вакуумного насоса.

Всмоктувальна мата може мати знизу губку з отворами різної форми та розміру – залежно від конкретного кінцевого рішення. Рідкісним типом всмоктувальної мати є версія з маленькими присосками замість губки.

Поперечний переріз всмоктувальної матриці з ежекторами представлений на малюнку 8. Всередині знаходяться вакуумні вставки, що живляться стисненим повітрям під тиском 3-6 бар. Їх кількість впливає на загальну продуктивність всієї матриці. Для застосувань, де матеріал є проникним (наприклад, картон, МДФ-плити), необхідний більший потік вакууму. Присосні мати мають функцію продування, тобто якщо ми хочемо скоротити час циклу, швидше відкладаючи деталь, або якщо мата працює в запиленому середовищі, функція продування є корисною. Перевагою присосної мати є те, що вона не залишає слідів на поверхні переміщуваного елемента. Присоска не повинна повністю прилягати до поверхні деталі, щоб її підняти. Навіть 50-60% поверхні присоски дозволяє підняти деталь. Компактна конструкція версії з ежекторами всередині та невелика вага дозволяють встановлювати присоски на плечі робота, де менша інерція рухомого плеча дозволяє роботу працювати швидше.

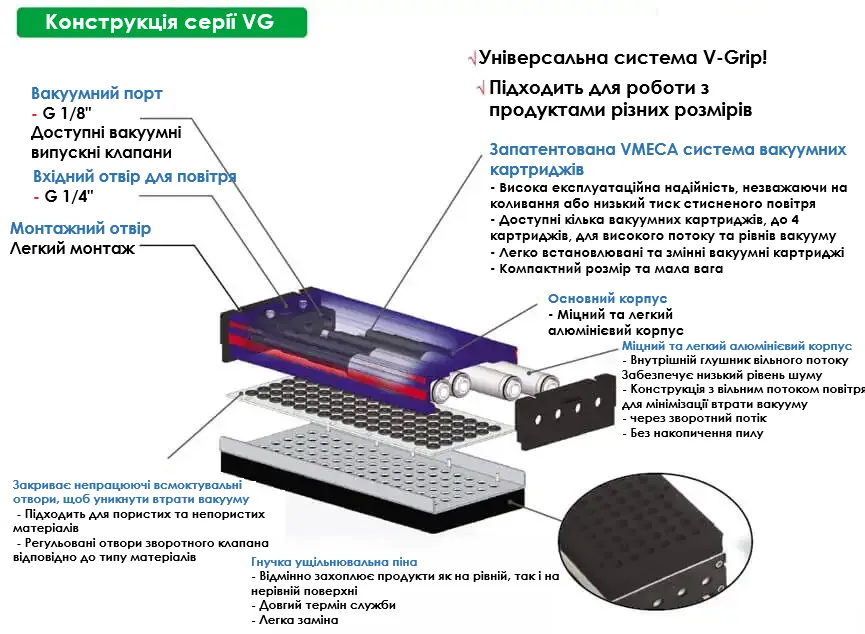

Рис. 8. Поперечний переріз всмоктувальної матриці з ежекторами всередині.

Широкі можливості конфігурації матів дозволяють краще адаптувати кінцевий продукт до очікувань клієнта. Якщо ви не знаєте, який тип мату підійде для конкретного застосування, зв'яжіться з нами для підтвердження типу або зустрічі з регіональним технічним консультантом для безкоштовного та беззобов'язального тестування матів, які ми маємо на складі.
