Які з'єднувальні елементи вибрати для пневматичних і рідинних трубопроводів?

Які гвинтові з'єднувачі вибрати?

Правильний вибір гвинтових з'єднувачів має ключове значення для побудови стабільних, безпечних і ефективних установок. На жаль, не кожен з'єднувач може це гарантувати. Запрошуємо ознайомитися з нашою статтею, в якій на прикладі 2 серій з'єднувачів покажемо, які з них ідеально підходять для такого типу з'єднань.

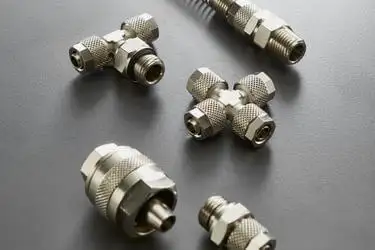

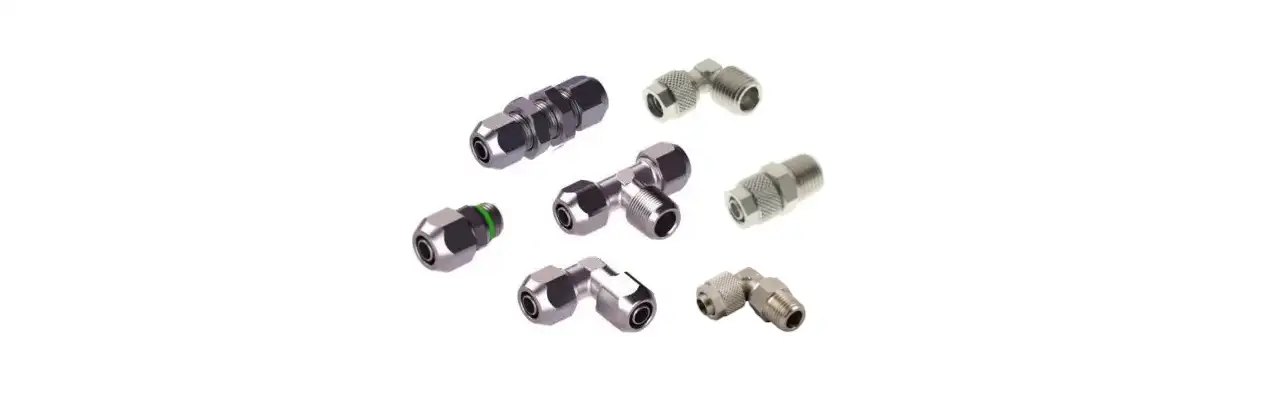

З'єднувачі серій 1000 і 61000 використовують технологію «push-on» для безпечного з'єднання з каліброваними трубками в пневматичних і рідинних системах. Ущільнення металеве, а з'єднання дуже просте.

Особлива, оптимізована форма з'єднувальних елементів забезпечує відмінне зчеплення (захват) трубки. Шестигранний запобіжний кільце знаходиться зверху, щоб полегшити монтаж навіть в обмеженому просторі.

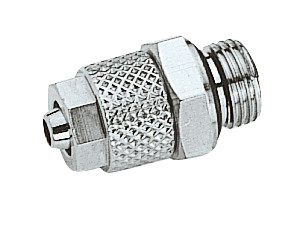

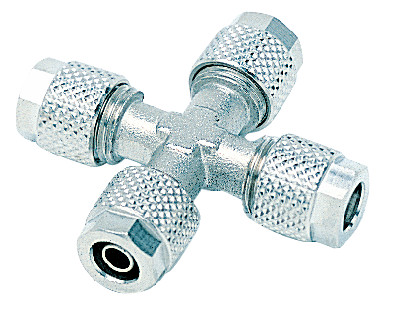

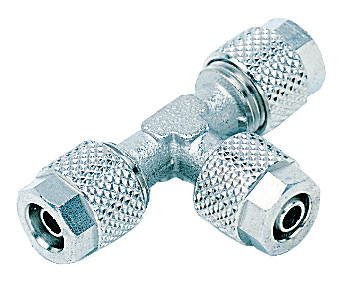

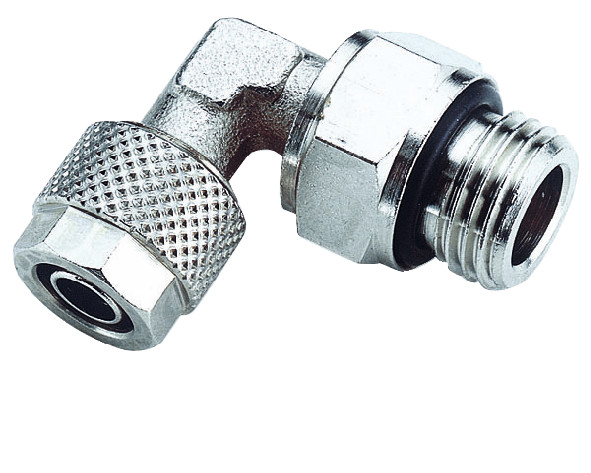

Фітинги скрії 1000

З'єднувачі серії 1000 виготовлені з нікельованої латуні, а з'єднувачі лінійки 61000 розроблені з нержавіючої сталі AISI 316L.

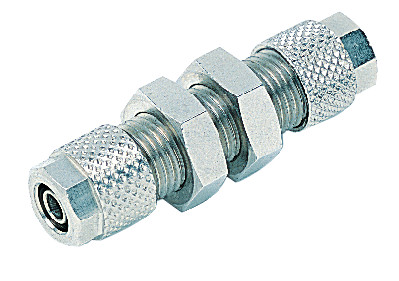

З'єднувачі серії 1000 завдяки своїй міцності знаходять широке застосування в умовах високого рівня вібрації і в значній мірі використовуються там, де вимагаються більш високі стандарти безпеки. З'єднувачі доступні у версіях BSPT або BSPP з заводським монтажем ущільнювального кільця. У каталозі представлено понад 30 конфігурацій у різних розмірах для труб діаметром від 4 до 15 мм. Діапазон розмірів різьблень також є повним, від 1/8 до 1/2. Дуже цікавими є поворотні елементи, перегородкові з'єднувачі та модульні банжо. Великою популярністю користуються з'єднувачі з захисними пружинними ковпачками, які дозволяють уникнути заклинювання або згинання шлангів, що може статися через надмірну вагу або радіус згину. Та сама технологія «push-on» використовується, як альтернатива, в багатьох штекерах і розетках з асортименту з'єднувальних елементів Pneumat.

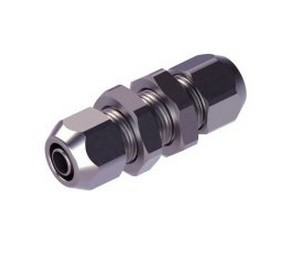

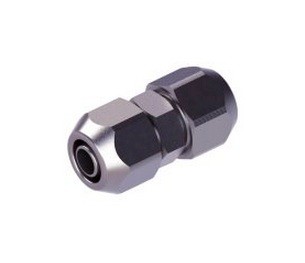

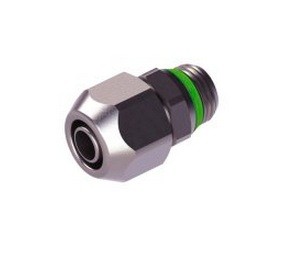

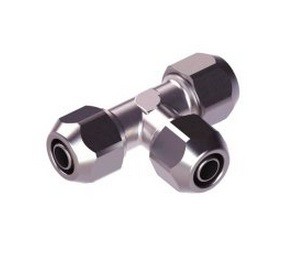

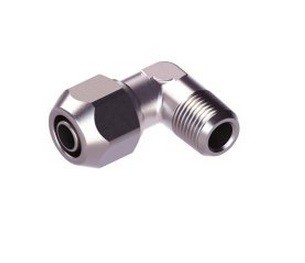

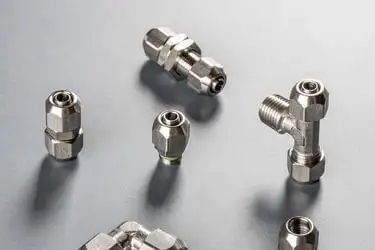

Фітинги серії 61000

З'єднувачі серії 61000 завдяки своїй конструкції дають можливість транспортувати корозійні рідини або використовувати їх в агресивному середовищі. Вони ідеально підходять для безпосереднього контакту з харчовими рідинами. Серія має офіційний сертифікат NSF 169. З'єднувачі призначені для з'єднання з сумісними трубками від ø 4 до 10 мм в основних конфігураціях. Особливістю цієї серії є універсальна різьба прямого з'єднувача, яка може підходити до 4 різних внутрішніх різьблень. (BSPT- BSPP- NPTF- G-ISO 228).
