Конструкция, принцип действия и типы обратных дроссельных клапанов

Дроссельные клапаны: надежный небольшой элемент во многих вариантах.

Дроссельно-обратные клапаны: надежный небольшой элемент во многих вариантах.

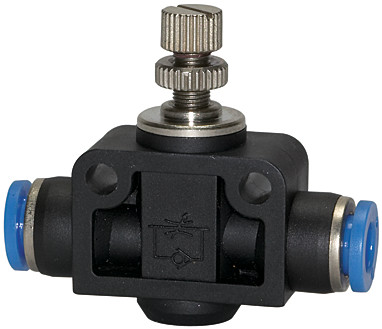

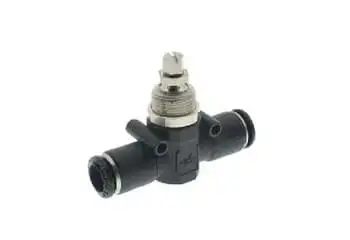

В пневматических системах кроме рабочего элемента, таким как, например, цилиндр, также используются элементы для регулирования потока рабочей среды. Среди них наиболее распространенным элементом является дроссельно-обратный клапан. Небольшой клапан сочетает в себе две функции – позволяет воздух протекать в одном направлении и дросселирует в противоположном. Их можно устанавливать на каждый цилиндр, а также на распределительные клапаны для плавной регулировки интенсивности потока. Чаще дроссельно-обратные клапаны для цилиндров используются для регулировки скорости выдвижения цилиндра, поэтому они так широко применяются. Их можно использовать непосредственно на корпусе арматуры или на расстоянии по трубопроводам – в зависимости от характера установки. Монтаж клапанов не сложный, а их стоимость невелика. На их популярность также оказывает влияние широкий ассортимент типов соединений и их комбинаций. Чаще встречаются изделия из пластмассы или латуни, но также существуют нержавеющие запорные клапаны с резьбой и вставные клапаны для сложных применений.

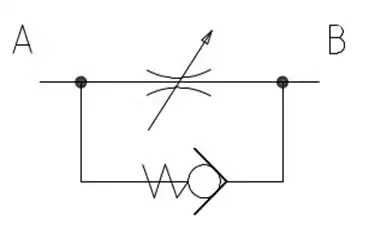

Принцип действия дроссельных обратных клапанов не сложен – клапан имеет встроенную обратную функцию, а дросселирующий элемент – это игла или грибок, который закручивается и контролирует размер щели протекания среды и, таким образом, его интенсивность. На клапанах всегда есть элемент, с помощью которого мы контролируем дросселирование, например ручку.

Пневматические приводы

Чаще используемым решением, где мы можем найти дроссельно-обратные клапаны, являются пневматические приводы, в частности приводы двойного действия. Установленные на приводе они могут регулировать интенсивность потока, что влияет на скорость выдвижения и возврата поршня. При проектировании установок и работе промышленной арматуры это очень выгодная опция, позволяющая корректировать работу приводов в отношении системы.

Типы соединений дроссельных клапанов

Типы соединений наиболее часто встречаются в вариантах - штекерных или резьбовых, а также в комбинации этих соединений:

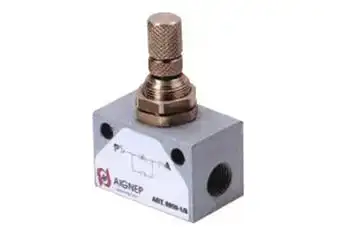

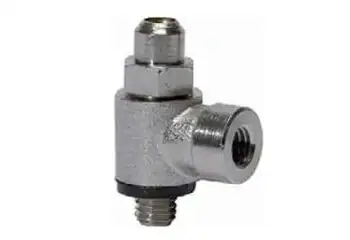

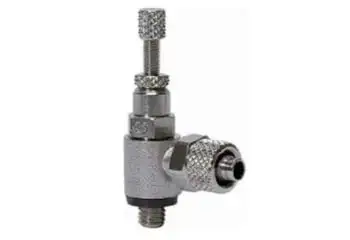

• Резьбовые - угловые или угловые с ручной регулировкой или под отвертку.

Натисніть на фотографію, щоб перейти до продукту

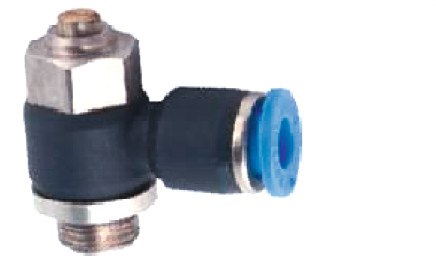

• Штекеры с регулировкой под отвертку

Натисніть на фотографію, щоб перейти до продукту

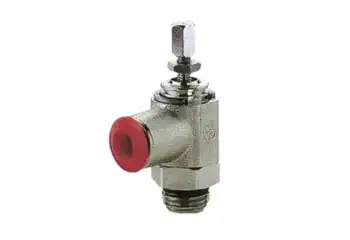

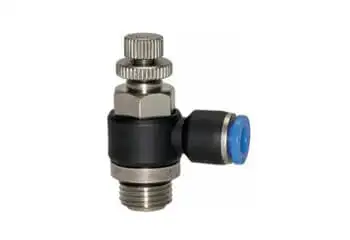

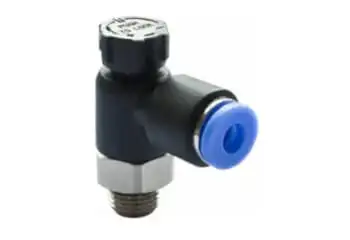

• Винтовые штекеры – прямые и угловые с ручной регулировкой или под отверткой

Натисніть на фотографію, щоб перейти до продуктуродукту

Дроссельные клапаны с нестандартным подключением

В ассортименте Pneumat также представлены менее популярные решения дроссельных обратных клапанов с нестандартным подключением или дополнительной функцией, например:

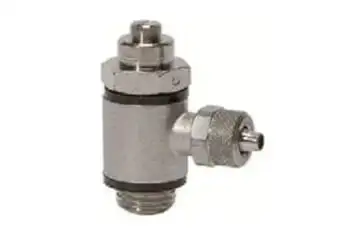

• Закрученные с ручной регулировкой или под отвертку

Натисніть на фотографію, щоб перейти до продуктуродукту

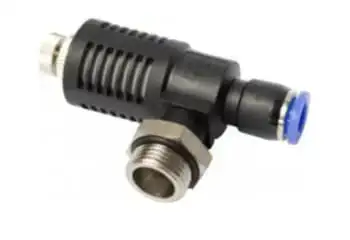

• Со встроенным глушителем

Натисніть на фотографію, щоб перейти до продуктуродукту

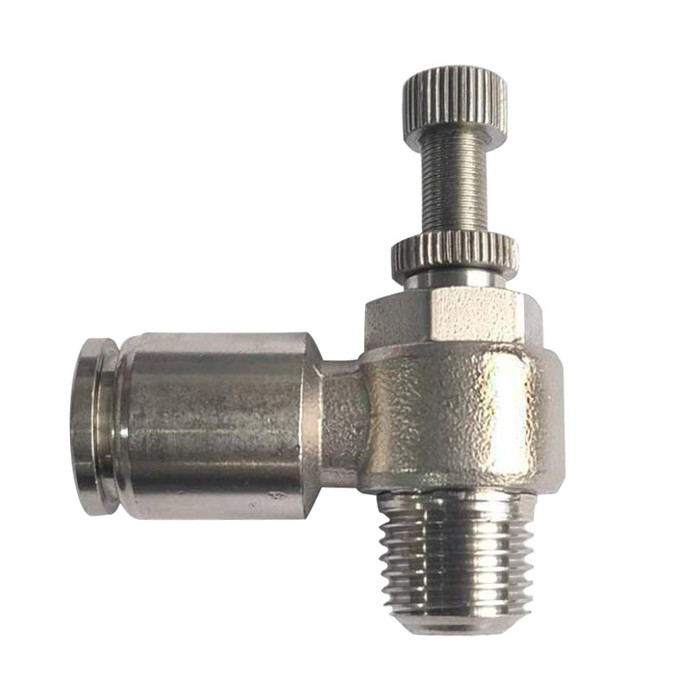

• Клапаны с блокировкой настройки

Натисніть на фотографію, щоб перейти до продуктуродукту

Дроссельные и обратные клапаны, объединенные в один механизм, создают практические решения для применения в пневматических установках, давая возможность плавной регулировки потока рабочей среды.

Широкий ассортимент и небольшая стоимость влияют на популярность этих небольших соединительных элементов.

Принимая решение о приобретении этих широко используемых клапанов, следует воспользоваться предложением проверенного и надежного поставщика, которым является компания Pneumat. Высокое качество в сочетании с привлекательной ценой обеспечивает скоординированную регулировку установки. Приглашаем к покупкам и обращению к нашим техническим консультантам!
