Анализ эффективности производства и повышение показателя OEE в пневматических системах за счет устранения утечек воздуха

Что такое OEE?

OEE или Overall Equipment Effectiveness означает общую эффективность производственного оборудования. Этот показатель показывает, какая часть теоретически доступного рабочего времени машины фактически была использована для производства качественной продукции с запланированной скоростью.

Другими словами, OEE отвечает на вопрос: сколько из запланированного потенциала машины было реально превращено в полноценное производство?

Показатель OEE учитывает три основных сферы потерь:

Доступность – готова ли машина к работе тогда, когда должна была производить?

Производительность – производила ли машина с номинальной, запланированной скоростью?

Качество – отвечали ли изготовленные детали требованиям качества?

Благодаря этому OEE значительно показательнее, чем сам подсчет простоев или количества производимых единиц. Две линии могут изготовить подобное количество продукции, но одна из них может делать это стабильно, быстро и с минимальным количеством брака, а другая – за счет сверхурочных часов, микропростоев, большого потребления сжатого воздуха и частых вмешательств службы технического обслуживания.

Расчет и оптимизация коэффициента OEE для снижения внеплановых простоев промышленного пневматического оборудования

Формула расчета OEE

Основная формула расчета OEE выглядит так:

OEE = Наличие × Производительность × Качество

Чаще результат подают в процентах:

OEE [%] = Наличие [%] × Производительность [%] × Качество [%]

При этом каждый из трех компонентов также рассчитывается отдельно.

Как вычислить доступность?

Доступность показывает, в течение какой части планируемого производственного времени машина действительно была способна работать.

Доступность = Время работы / Планируемое время производства

Где:

Планируемое время производства — это время, за которое машина должна была работать, за вычетом, например, запланированных перерывов.

Время работы – это запланированное время производства за вычетом незапланированных простоев, аварий, ожиданий оператора, нехватки материала, перенастроек, не предусмотренных стандартом, или других остановок.

Пример:

Плановое время производства составляет 480 минут. В течение смены машина имела всего 60 минут простоев. Итак, фактическое время работы составило 420 минут.

Доступность = 420/480 = 0,875 = 87,5%

В пневматике на доступность влияют, среди прочего, неисправности приводов, заклинивание клапанов, падение давления в системе, негерметичность трубопроводов, пневматические быстроразъемные соединения, неправильно подобранные фильтры давления, конденсат в системе, загрязнение в рабочем воздухе, слишком малый поток из-за узла подготовки электро или

Анализ данных для оптимизации OEE и повышения коэффициента доступности промышленного оборудования

Как рассчитать производительность?

Производительность показывает, работала ли машина с ожидаемой скоростью. Даже если линия не останавливается полностью, она может наносить потери из-за замедленных циклов, задержки движений приводов, ограничения потока, нестабильное давление или слишком длительное время возвращения исполнительных элементов.

Производительность = Идеальное время цикла × Количество производимых единиц / Время работы

Также можно встретить следующую запись:

Производительность = Фактическое производство / Теоретическое производство

Пример:

Машина работала 420 минут. Идеальное время цикла позволило бы изготовить 1 единицу за 0,5 минуты, то есть теоретически 840 единиц. На самом деле было произведено 760 единиц.

Производительность = 760/840 = 0,905 = 90,5%

В пневматических системах пониженная производительность часто является последствием одной большой неисправности, а многих мелких потерь. Привод двигается немного медленнее, захват требует больше времени для закрытия, клапан ограничивает поток, трубопровод имеет слишком малый диаметр, редуктор неправильно сконфигурирован, а сжатый воздух не подготовлен должным образом. Каждый цикл удлиняется на долю секунды, но при тысячах циклов в день потеря становится значительной.

Как вычислить качество?

Качество определяет долю качественных изделий в общем объеме производства.

Качество = Количество качественных единиц / Количество всех производимых единиц Пример:

За смену было произведено 760 единиц, из которых 735 отвечали требованиям.

Качество = 735/760 = 0,967 = 96,7%

В пневматике проблемы с качеством могут возникать из-за нестабильного прижима, изменяющейся силы привода, неправильного позиционирования детали, слишком резкого движения исполнительного элемента, загрязнения в системе, неправильной регулировки дроссельно-обратных клапанов, износа уплотнений или нестабильной работы захватов.

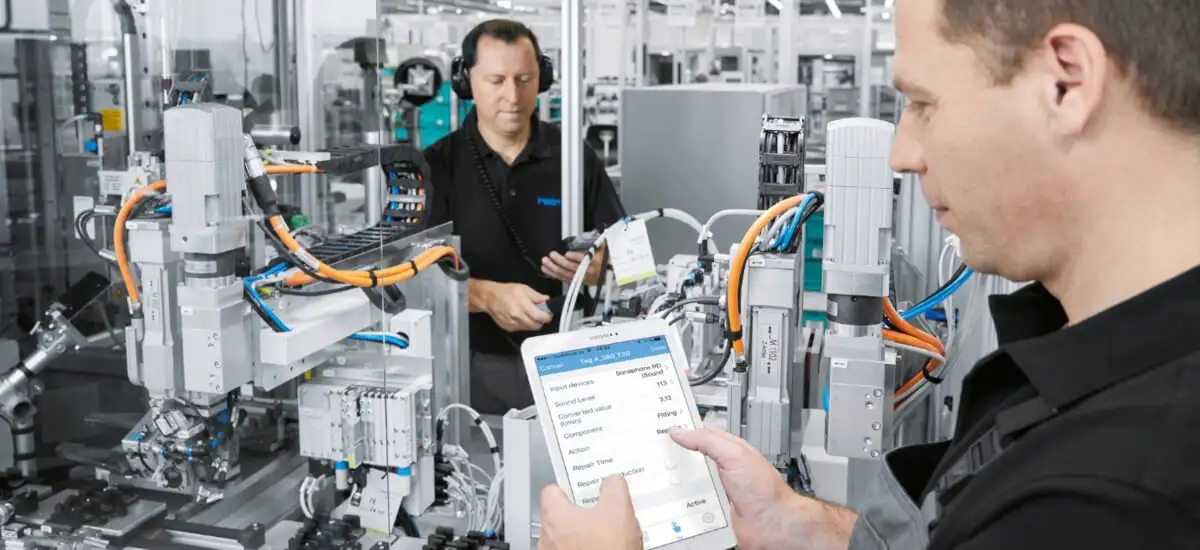

Контроль и измерение показателей для расчета коэффициента OEE на промышленном пневматическом производстве

Пример полного расчета OEE

Предположим, что предприятие анализирует монтажный пост по пневматическим приводам.

Данные:

Плановое время производства: 480 минут

Простои: 60 минут

Время работы: 420 минут

Идеальное время цикла: 0,5 мин/шт.

Количество производимых единиц: 760

Количество качественных единиц: 735

Доступность:

420/480 = 87,5%

Производительность:

760/840 = 90,5%

Качество:

735/760 = 96,7%

OEE:

0,875×0,905×0,967 = 0,765

OEE = 76,5%

Это означает, что из всего планируемого производственного потенциала машина эффективно использовала 76,5%. Остальные 23,5% - это потери, вызванные простоями, замедлениями и недостатками качества.

Износостойкие стандартизированные пневматические цилиндры для повышения надежности и показателя OEE оборудования

Почему OEE важен в пневматике?

Пневматика используется на линиях сборки, упаковки, сортировки, транспортировки, дозировки, зажима, позиционирования и испытания. Во многих машинах именно пневматическая система отвечает за повторяющиеся рабочие движения. Поэтому ее техническое состояние оказывает непосредственное влияние на OEE.

Если система сжатого воздуха негерметична, неправильно рассчитана или загрязнена, то последствия этого заметны в производстве. Машина может чаще останавливаться, выполнять циклы медленнее, генерировать больше брака или потребовать более частой регулировки. OEE позволяет упорядочить эти проблемы и перевести их в конкретные цифры.

На практике анализ OEE в пневматике помогает ответить на следующие вопросы:

Приводят ли к падению давления микропростой?
Достигают ли пневмоцилиндры необходимого времени выдвижения и возврата?
Имеют ли клапаны подходящий поток для данного применения?
Подобраны ли диаметры трубопроводов в соответствии с потребностями системы?
Обеспечивает ли блок подготовки воздуха надлежащую фильтрацию и стабилизацию давления?
Увеличивают ли утечки расходы и нагружают компрессорную?
Связаны ли проблемы с качеством с механикой, системой управления или пневматикой?

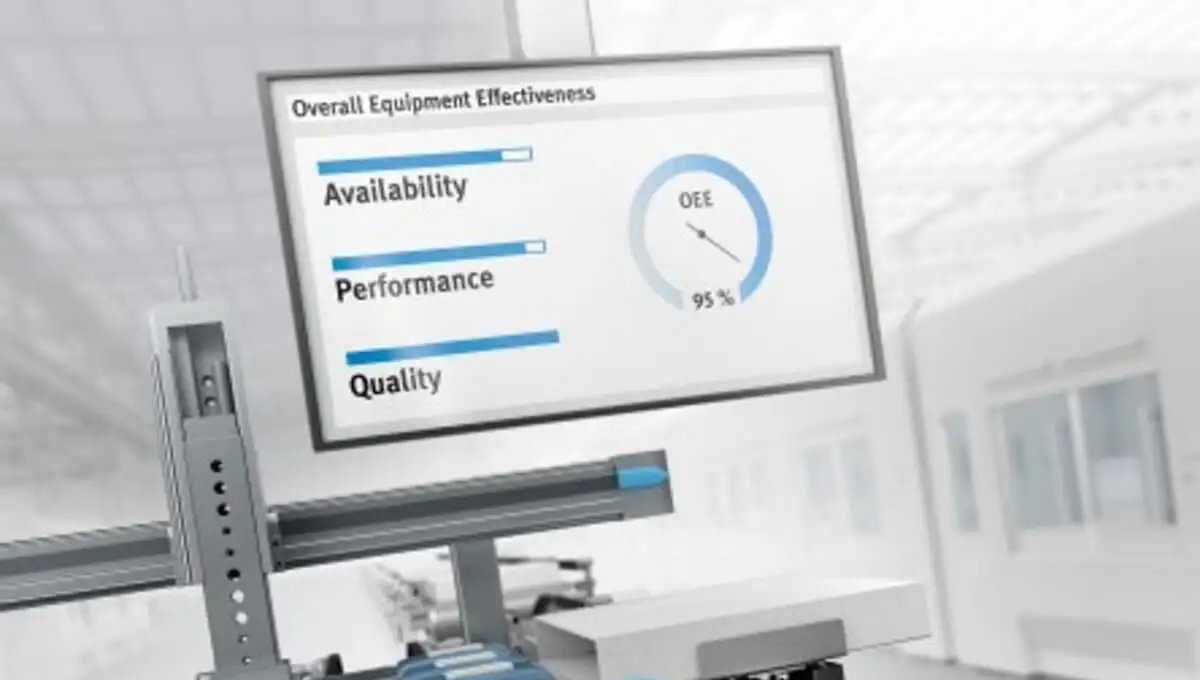

Мониторинг составляющих OEE (доступность, производительность, качество) для оптимизации работы промышленного пневматического оборудования

Самые распространенные потери OEE, связанные с пневматикой

В классическом анализе OEE различают шесть основных видов потерь: отказы, переналадку, кратковременные остановки, снижение скорости, производственные недостатки и потери при запуске. В пневматике любая из этих утрат может иметь совсем конкретные технические предпосылки.

1. Аварии и незапланированные простои

К обычным причинам относятся поврежденные приводы, изношенные уплотнения, заедающие клапаны, неисправности электромагнитных клапанов, треснутые шланги, поврежденные быстроразъемные соединения, загрязнения в системе или отсутствие надлежащей фильтрации. ПНЕВМАТ как производитель пневматических цилиндров предлагает, среди прочего, стандартизированные цилиндры и возможность адаптации параметров к индивидуальным потребностям применения.

2. Переналадка и регулировка

На многих предприятиях переналадка заключается не только в замене инструмента. Часто оно также требует настройки прижимов, ограничителей, скорости приводов, захватов или рабочего давления. Неправильно спроектированная пневматическая система продлевает время переналадки и увеличивает риск ошибок оператора.

3. Микропростой

Микропростой особенно трудно обнаружить. Машина останавливается на несколько секунд, затем возвращается к работе. Причиной может быть временное падение давления, недостаточный поток, задержка сигнала от датчика положения цилиндра, загрязненный клапан или неправильно настроенный дроссель. Отдельный микропростий кажется безвредным, но десятки таких случаев в течение смены значительно снижают OEE.

4. Сниженная скорость работы

Если пневматический привод двигается медленнее, чем предполагалось, падает производительность всей машины. Причиной может быть слишком низкое давление, небольшой диаметр трубопровода, недоразмеренный клапан, загрязненный фильтр, слишком длинный трубопровод между клапаном и приводом или неправильная регулировка потока.

5. Качественные недостатки

Пневматика влияет на качество везде, где важны прижим, позиционирование, повторяемость движения, синхронизация и стабильная сила. Слишком большие колебания давления могут вызвать недостаточный прижим, повреждение детали, неполную сварку, неправильное расположение элемента или неисправное закрытие упаковки.

6. Пусковые потери

После запуска линии пневматическая система может занять время для стабилизации параметров. Если в установке являются конденсат, загрязнение, негерметичность или нестабильное давление, первые серии продукции могут иметь большее количество нехватки.

Анализ шести больших потерь производства для повышения эффективности и показателя OEE в пневматических системах

Как пневматика оказывает влияние на каждый компонент OEE?

Пневматика и доступность

Доступность снижается, когда машина не может работать. В пневматических системах это чаще всего означает неисправность исполнительного элемента, проблему с подачей сжатого воздуха или остановку из-за неправильного обратного сигнала.

Пример: цилиндр не достигает конечного положения в указанное время. Контроллер ПЛК не получает сигнала от датчика, поэтому машина переходит в режим тревоги. Формально у нас простой, но источником проблемы может быть изношенное уплотнение, загрязненный клапан, слишком низкое давление или механическое сопротивление движению.

Пневматика и производительность

Производительность падает, когда машина производит медленнее, чем должна. Пневматика здесь имеет огромное значение, поскольку время цикла многих машин зависит от скорости выдвижения и возврата приводов.

Пример: номинальное время цикла составляет 2 секунды, но из-за недостаточного потока воздуха фактический цикл длится 2,3 секунды. Разница в 0,3 секунды может показаться незначительной, но при крупносерийном производстве это означает тысячи потерянных единиц продукции ежемесячно.

Пневматика и качество

Качество зависит от повторяемости процесса. Если пневматическая система прижима однажды работает с должной силой, а в другой раз — слишком слабо или слишком резко, качество производства становится нестабильным.

Пример: на монтажном стенде пневмоцилиндр вдавливает элемент в корпус. При падении давления деталь не вдавливается до конца. При слишком высокой скорости может произойти повреждение пластмассы. Обе ситуации снижают показатель качества OEE.

Какой показатель OEE считается хорошим?

Нет единого универсального значения OEE, которое подходит для каждого предприятия. Результат зависит от отрасли, вида производства, уровня автоматизации, степени сложности процесса, количества перенастроек и требований к качеству.

На практике:

OEE ниже 60% обычно означает большой потенциал для улучшения.
OEE на уровне 60–75% типично для многих предприятий, но все равно указывает на значительные потери.
OEE 75–85% означает относительно хороший контроль процесса.

График роста производительности и оптимизация времени цикла пневмоцилиндра для повышения коэффициента OEE

Показатель OEE свыше 85% часто считается очень хорошим результатом, характерным для высокооптимизированного производства.

Однако следует соблюдать осторожность, чтобы не рассматривать OEE как самоцель. Этот показатель является диагностическим инвентарем. Его главная ценность заключается не в самой цифре, а в информации о том, где потери возникают и что нужно улучшить.

OEE и энергоэффективность сжатого воздуха

В пневматике следует совместить анализ OEE с анализом потребления сжатого воздуха. Система может достигать приемлемого OEE, но вместе с тем генерировать очень высокие энергетические затраты. Негерметичность, слишком высокое рабочее давление, переразмеренные элементы, неоптимальные диаметры трубопроводов или отсутствие отключения воздуха при простое могут значительно увеличить затраты на производство.

Поэтому на предприятиях, использующих пневматику, целесообразным является параллельный анализ:

OEE – то есть производственной эффективности машины,
расход сжатого воздуха на цикл,
стоимость сжатого воздуха на деталь,
стабильность давления в точках отбора,
количество утечек,
падение давления в системе,
отказ пневматических элементов.

Компания ПНЕВМАТ предлагает, в частности, аудит энергоэффективности, проектирование и монтаж пневматических систем, а также услуги по надзору и восстановлению пневматических элементов. Такие мероприятия могут способствовать повышению доступности, производительности и качества.

Настройка и оптимизация промышленных автоматизированных линий для повышения показателя OEE в пневматических системах

Как улучшить OEE в пневматических системах?

Улучшение OEE следует начинать с данных. Недостаточно просто констатировать, что пневматика не работает. Следует выяснить, касается ли проблема доступности, производительности или качества.

1. Мониторинг простоев

Каждому простою должна быть предписана причина. Следует различать неисправности приводов, клапанов, датчиков, системы сжатого воздуха, переналадку, недостаток материала и ошибки оператора. Без этого OEE будет только цифрой, а не инструментом улучшения.

2. Контроль давления и расхода

В пневматике давление, отображаемое на манометре, не всегда означает, что система обладает достаточной производительностью. Важны также расход, перепады давления во время цикла, диаметры трубопроводов и характеристики клапанов. Слишком малый расход может удлинять цикл даже тогда, когда статическое давление кажется правильным.

3. Подбор подходящих поводов

Привод должен быть подобран в соответствии с необходимой силой, ходом, скоростью, способом монтажа, частотой циклов и условиями окружающей среды. Недостаточно мощный привод будет работать на грани своих возможностей, а чрезмерно мощный может потреблять больше воздуха и лишние механические нагрузки. ПНЕВМАТ предлагает стандартизированные пневмоцилиндры и возможность адаптации параметров к потребностям применения.

4. Должная подготовка сжатого воздуха

Фильтрация, снижение давления, сепарация конденсата и смазка там, где это необходимо, оказывают большое влияние на долговечность пневматических элементов. Загрязненный или влажный воздух ускоряет износ уплотнений, клапанов и приводов, что приводит к простоям и нестабильной работе. ПНЕВМАТ предлагает ассортимент оборудования для подготовки сжатого воздуха, включающего, среди прочего, фильтры, редукторы, смазщики и фильтроредукторы.

5. Устранение истоков

Утечки не всегда останавливают машину, но увеличивают расходы и могут вызвать падение давления при большей нагрузке на систему. В крайних случаях они приводят к снижению скорости приводов, нестабильному качеству работы или срабатыванию сигнализации машины.

6. Стандартизация компонентов

Использование проверенных типовых компонентов облегчает техническое обслуживание, сокращает время ремонта и уменьшает риск неправильного подбора деталей. Это касается шлангов, быстроразъемных соединений, фитингов, клапанов, приводов и элементов подготовки воздуха. ПНЕВМАТ предлагает широкий ассортимент пневматической арматуры, включая фитинги, быстроразъемные соединения и решения бренда Riegler, эксклюзивным дистрибьютором которого является компания в Польше.

7. Регенерация вместо замены

В некоторых случаях регенерация пневматических цилиндров может быть выгодным техническим и экономичным решением. Она позволяет восстановить работоспособность элемента, ограничить затраты и сократить время простоя, особенно если это касается нестандартных или труднодоступных компонентов.

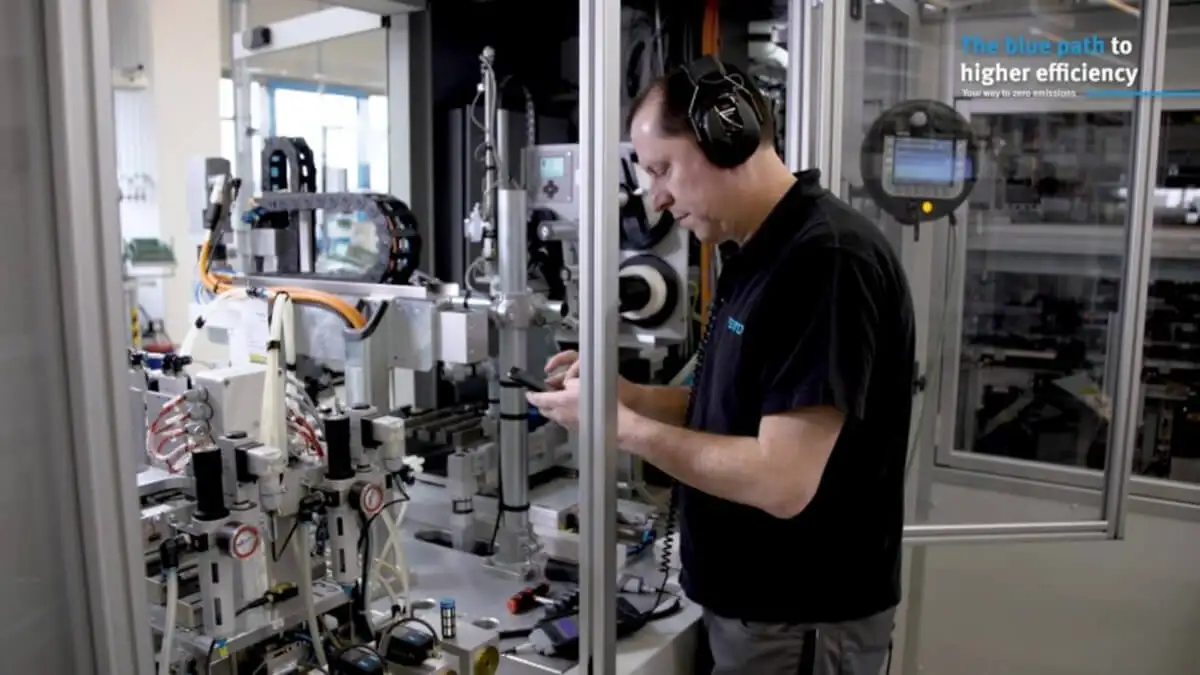

Сервисное обслуживание и регенерация пневмоцилиндров для предотвращения простоев и повышения коэффициента OEE

Пример анализа OEE для пневматического рабочего места

Предположим, что на предприятии имеется автоматическое упаковочное рабочее место, на котором пневматические цилиндры отвечают за подачу продукта, закрытие крышки и выталкивание готовой упаковки.

Проблема: показатель OEE составляет 68%.

После разбиения показателя оказывается, что:

Доступность составляет 92%.

Производительность составляет 76%.

Качество составляет 97%.

Вывод: главной проблемой не поломки или недостатки качества, а слишком медленная работа. Анализ пневматики показывает, что привод, который выталкивает готовую упаковку, слишком долго возвращается. Причиной является слишком небольшой поток через клапан и длинные трубопроводы между клапаном и приводом.

Меры по устранению недостатков:

замена клапана на модель с большим потоком,
сокращение трубопроводов,
оптимизация диаметра трубопроводов,
регулировка дроссельных обратных клапанов,
контроль динамического давления во время цикла.

Результат: время цикла сокращается, производительность растет, а OEE улучшается без необходимости покупки новой машины.

OEE и техническое обслуживание

Для отделов технического обслуживания OEE является одним из важнейших показателей, поскольку позволяет перевести технические проблемы на язык производства и финансов. Выход из строя пневматического клапана – это не только замена детали. Это потерянное время, непроизведенные единицы продукции, задержки в выполнении плана, потенциальные недостатки качества и дополнительные затраты.

На хорошо управляемом предприятии служба технического обслуживания анализирует не только количество отказов, но и их влияние на OEE. Иногда частые кратковременные неисправности могут быть дороже, чем один длительный отказ в месяц, особенно если они вызывают микропростои, которые трудно заметить операторам.

OEE и проектирование новых машин

Анализ OEE полезен не только для оптимизации существующих линий, но и проектирования новых машин. Если известно, что предыдущие рабочие места имели потери из-за недостаточного потока, слишком медленных приводов или сложных регулировок, это можно учесть уже на этапе проектирования.

В случае пневматических систем следует позаботиться о:

правильный подбор приводов,
соответствующий запас пропускной способности клапанов,
короткие соединения между клапанами и приводами,
легкий доступ для обслуживания,
четкая маркировка трубопроводов,
возможность контроля давления,
модульную конструкцию установки,
отключение воздуха для неактивных зон,
правильно подобранные узлы подготовки воздуха.

ПНЕВМАТ предоставляет услуги по проектированию и выполнению установок сжатого воздуха, а также машин и оборудования, что может помочь предприятиям как в модернизации, так и в строительстве новых рабочих мест.

Автоматизированный сбор данных с робототехнического и пневматического оборудования для предотвращения ошибок расчета OEE

Самые распространенные ошибки при расчете OEE

Наибольшей ошибкой является рассмотрение OEE как простого процента без анализа причин. Сам результат в 70% мало о чем говорит, если неизвестно, заключается ли проблема в доступности, производительности или качестве.

Другие распространенные ошибки:

неучет микропростоев,
завышение идеального времени цикла,
завышение идеального времени цикла,
неучет потерь на запуск,
подсчет только объема производства, без учета качества,
отсутствие надежных данных по оборудованию,
ручной ввод причин простоев без проверки,
рассмотрение OEE как инструмента для оценки оператора, а не процесса.

В пневматике дополнительной ошибкой является игнорирование параметров рабочей среды. Если предприятие анализирует только механику и автоматику, а не проверяет давление, расход, качество воздуха и герметичность, то оно может не выявить истинную причину потерь.

OEE как инструмент постоянного усовершенствования

OEE лучше всего работает, когда является частью систематического совершенствования производства. Речь идет не об одноразовом расчете показателя, а о регулярном мониторинге тенденций. Следует сравнивать OEE между изменениями, машинами, продуктами и производственными периодами.

В контексте пневматики анализ OEE может привести к конкретным проектам по оптимизации:
