Що таке OEE?

OEE, або Overall Equipment Effectiveness, означає загальну ефективність виробничого обладнання. Цей показник показує, яка частина теоретично доступного робочого часу машини була фактично використана для виробництва якісної продукції з запланованою швидкістю.

Іншими словами, OEE відповідає на питання: скільки із запланованого потенціалу машини було реально перетворено на повноцінне виробництво?

Показник OEE враховує три основні сфери втрат:

Доступність – чи була машина готова до роботи тоді, коли мала виробляти?

Продуктивність – чи виробляла машина з номінальною, запланованою швидкістю?

Якість – чи відповідали виготовлені деталі вимогам якості?

Завдяки цьому OEE є значно більш показовим, ніж сам підрахунок простоїв або кількості вироблених одиниць. Дві лінії можуть виготовити подібну кількість продукції, але одна з них може робити це стабільно, швидко і з мінімальною кількістю браку, а інша – за рахунок понаднормових годин, мікропростоїв, великого споживання стисненого повітря та частих втручань служби технічного обслуговування.

Розрахунок та оптимізація коефіцієнта OEE для зниження позапланових простоїв промислового пневматичного обладнання

Формула розрахунку OEE

Основна формула розрахунку OEE виглядає так:

OEE = Наявність × Продуктивність × Якість

Найчастіше результат подають у відсотках:

OEE [%] = Наявність [%] × Продуктивність [%] × Якість [%]

При цьому кожен із трьох компонентів також обчислюється окремо.

Як обчислити доступність?

Доступність показує, протягом якої частини запланованого виробничого часу машина дійсно була здатна працювати.

Доступність = Час роботи / Запланований час виробництва

Де:

Запланований час виробництва — це час, протягом якого машина мала працювати, за вирахуванням, наприклад, запланованих перерв.

Час роботи — це запланований час виробництва за вирахуванням незапланованих простоїв, аварій, очікування оператора, нестачі матеріалу, переналаштувань, не передбачених стандартом, або інших зупинок.

Приклад:

Плановий час виробництва становить 480 хвилин. Протягом зміни машина мала загалом 60 хвилин простоїв. Отже, фактичний час роботи склав 420 хвилин.

Доступність = 420 / 480 = 0,875 = 87,5%

У пневматиці на доступність впливають, серед іншого, несправності приводів, заклинювання клапанів, падіння тиску в системі, негерметичність трубопроводів, пневматичні швидкороз'ємні з'єднання, неправильно підібрані фільтри cтиску, конденсат у системі, забруднення в робочому повітрі, занадто малий потік через вузол підготовки повітря або нестабільна робота електромагнітних клапанів.

Аналіз даних для оптимізації OEE та підвищення коефіцієнта доступності промислового обладнання

Як розрахувати продуктивність?

Продуктивність показує, чи працювала машина з очікуваною швидкістю. Навіть якщо лінія не зупиняється повністю, вона може спричиняти втрати через уповільнені цикли, затримки рухів приводів, обмеження потоку, нестабільний тиск або занадто тривалий час повернення виконавчих елементів.

Продуктивність = Ідеальний час циклу × Кількість вироблених одиниць / Час роботи

Також можна зустріти такий запис:

Продуктивність = Фактичне виробництво / Теоретичне виробництво

Приклад:

Машина працювала 420 хвилин. Ідеальний час циклу дозволив би виготовити 1 одиницю за 0,5 хвилини, тобто теоретично 840 одиниць. Насправді було виготовлено 760 одиниць.

Продуктивність = 760 / 840 = 0,905 = 90,5%

У пневматичних системах знижена продуктивність часто є наслідком не однієї великої несправності, а багатьох дрібних втрат. Привід рухається трохи повільніше, захват потребує більше часу для закриття, клапан обмежує потік, трубопровід має занадто малий діаметр, редуктор неправильно налаштований, а стиснене повітря не підготовлено належним чином. Кожен цикл подовжується на частку секунди, але при тисячах циклів на день втрата стає значною.

Як обчислити якість?

Якість визначає частку якісних виробів у загальному обсязі виробництва.

Якість = Кількість якісних одиниць / Кількість усіх вироблених одиниць Приклад:

За зміну було вироблено 760 одиниць, з яких 735 відповідали вимогам.

Якість = 735 / 760 = 0,967 = 96,7%

У пневматиці проблеми з якістю можуть виникати через нестабільний притиск, мінливу силу приводу, неправильне позиціонування деталі, занадто різкий рух виконавчого елемента, забруднення в системі, неправильне регулювання дросельно-зворотних клапанів, зношення ущільнень або нестабільну роботу захватів.

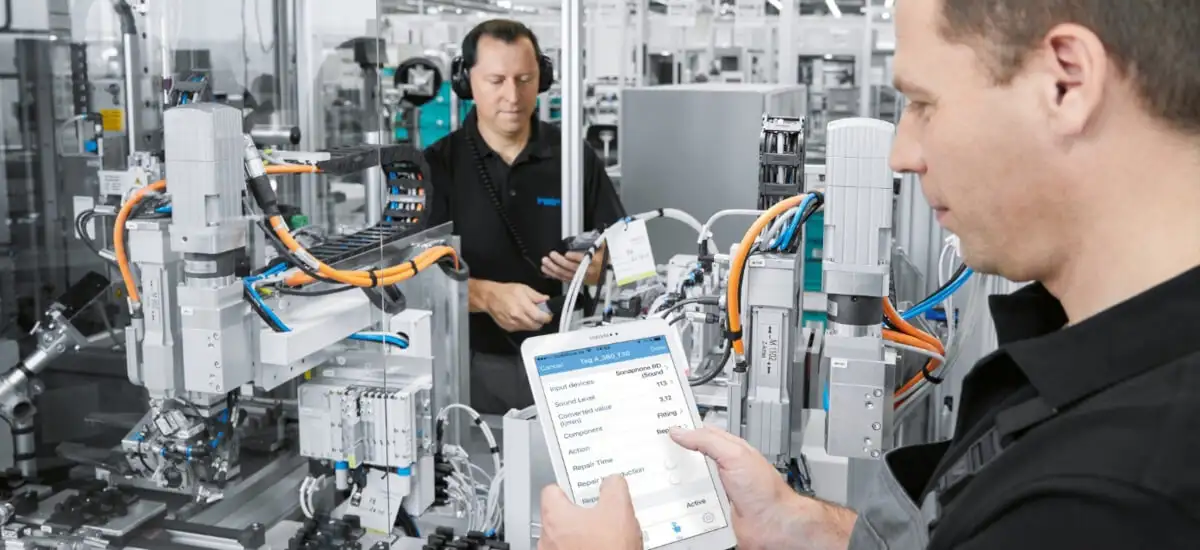

Контроль та вимірювання показників для розрахунку коефіцієнта OEE на промисловому пневматичному виробництві

Приклад повного розрахунку OEE

Припустимо, що підприємство аналізує монтажний пост з пневматичними приводами.

Дані:

Плановий час виробництва: 480 хвилин

Простої: 60 хвилин

Час роботи: 420 хвилин

Ідеальний час циклу: 0,5 хв/шт.

Кількість вироблених одиниць: 760

Кількість якісних одиниць: 735

Доступність:

420 / 480 = 87,5%

Продуктивність:

760 / 840 = 90,5%

Якість:

735 / 760 = 96,7%

OEE:

0,875 × 0,905 × 0,967 = 0,765

OEE = 76,5%

Це означає, що з усього запланованого виробничого потенціалу машина ефективно використала 76,5%. Решта 23,5% — це втрати, спричинені простоями, уповільненнями та недоліками якості.

Зносостійкі зnormalізовані пневматичні циліндри для підвищення надійності та показника OEE обладнання

Чому OEE є важливим у пневматиці?

Пневматика використовується на лініях складання, пакування, сортування, транспортування, дозування, затискання, позиціонування та випробування. У багатьох машинах саме пневматична система відповідає за повторювані робочі рухи. Тому її технічний стан безпосередньо впливає на OEE.

Якщо система стисненого повітря негерметична, неправильно розрахована або забруднена, наслідки цього помітні у виробництві. Машина може частіше зупинятися, виконувати цикли повільніше, генерувати більше браку або вимагати частішого регулювання. OEE дозволяє впорядкувати ці проблеми та перевести їх у конкретні цифри.

На практиці аналіз OEE в пневматиці допомагає відповісти на такі питання:

Чи спричиняють падіння тиску мікропростої?
Чи досягають пневмоциліндри необхідного часу висунення та повернення?
Чи мають клапани відповідний потік для даного застосування?
Чи підібрані діаметри трубопроводів відповідно до потреб системи?
Чи забезпечує блок підготовки повітря належну фільтрацію та стабілізацію тиску?
Чи збільшують витоки витрати та навантажують компресорну?
Чи пов'язані проблеми з якістю з механікою, системою керування чи пневматикою?

Моніторинг складових OEE (доступність, продуктивність, якість) для оптимізації роботи промислового пневматичного обладнання

Найпоширеніші втрати OEE, пов’язані з пневматикою

У класичному аналізі OEE розрізняють шість основних видів втрат: відмови, переналагодження, короткочасні зупинки, зниження швидкості, виробничі недоліки та втрати під час запуску. У пневматиці кожна з цих втрат може мати цілком конкретні технічні причини.

1. Аварії та незаплановані простої

До типових причин належать пошкоджені приводи, зношені ущільнення, заїдаючі клапани, несправності електромагнітних клапанів, тріснуті шланги, пошкоджені швидкороз'ємні з'єднання, забруднення в системі або відсутність належної фільтрації. ПНЕВМАТ як виробник пневматичних циліндрів пропонує, серед іншого, стандартизовані циліндри та можливість адаптації параметрів до індивідуальних потреб застосування.

2. Переналагодження та регулювання

На багатьох підприємствах переналагодження полягає не лише у заміні інструменту. Часто воно також вимагає налаштування притисків, обмежувачів, швидкості приводів, захватів або робочого тиску. Неправильно спроектована пневматична система подовжує час переналагодження та збільшує ризик помилок оператора.

3. Мікропростої

Мікропростої особливо важко виявити. Машина зупиняється на кілька секунд, а потім повертається до роботи. Причиною може бути тимчасове падіння тиску, недостатній потік, затримка сигналу від датчика положення циліндра, забруднений клапан або неправильно налаштований дросель. Окремий мікропростій здається нешкідливим, але десятки таких випадків протягом зміни значно знижують OEE.

4. Знижена швидкість роботи

Якщо пневматичний привід рухається повільніше, ніж передбачалося, падає продуктивність всієї машини. Причиною може бути занадто низький тиск, замалий діаметр трубопроводу, недорозмірений клапан, забруднений фільтр, занадто довгий трубопровід між клапаном і приводом або неправильне регулювання потоку.

5. Якісні недоліки

Пневматика впливає на якість скрізь, де важливими є притиск, позиціонування, повторюваність руху, синхронізація та стабільна сила. Занадто великі коливання тиску можуть спричинити недостатній притиск, пошкодження деталі, неповне зварювання, неправильне розташування елемента або несправне закриття упаковки.

6. Пускові втрати

Після запуску лінії пневматична система може потребувати часу для стабілізації параметрів. Якщо в установці є конденсат, забруднення, негерметичність або нестабільний тиск, перші серії продукції можуть мати більшу кількість браку.

Аналіз шести великих втрат виробництва для підвищення ефективності та показника OEE в пневматичних системах

Як пневматика впливає на кожен компонент OEE?

Пневматика та доступність

Доступність знижується, коли машина не може працювати. У пневматичних системах це найчастіше означає несправність виконавчого елемента, проблему з подачею стисненого повітря або зупинку через неправильний зворотний сигнал.

Приклад: циліндр не досягає кінцевого положення у визначений час. Контролер ПЛК не отримує сигнал від датчика, тому машина переходить у режим тривоги. Формально ми маємо простой, але джерелом проблеми може бути зношене ущільнення, забруднений клапан, занадто низький тиск або механічний опір руху.

Пневматика та продуктивність

Продуктивність падає, коли машина виробляє повільніше, ніж повинна. Пневматика тут має величезне значення, оскільки час циклу багатьох машин залежить від швидкості висунення та повернення приводів.

Приклад: номінальний час циклу становить 2 секунди, але через недостатній потік повітря фактичний цикл триває 2,3 секунди. Різниця в 0,3 секунди може здаватися незначною, але при великосерійному виробництві це означає тисячі втрачених одиниць продукції щомісяця.

Пневматика та якість

Якість залежить від повторюваності процесу. Якщо пневматична система притиску одного разу працює з належною силою, а іншим разом — занадто слабо або занадто різко, якість виробництва стає нестабільною.

Приклад: на монтажному стенді пневмоциліндр вдавлює елемент у корпус. При падінні тиску деталь не вдавлюється до кінця. При занадто високій швидкості може статися пошкодження пластмаси. Обидві ситуації знижують показник якості OEE.

Який показник OEE вважається хорошим?

Не існує єдиного універсального значення OEE, яке підходить для кожного підприємства. Результат залежить від галузі, виду виробництва, рівня автоматизації, ступеня складності процесу, кількості переналаштувань та вимог до якості.

На практиці:

OEE нижче 60% зазвичай означає великий потенціал для поліпшення.
OEE на рівні 60–75% є типовим для багатьох підприємств, але все одно вказує на значні втрати.
OEE 75–85% означає відносно хороший контроль процесу.

Графік зростання продуктивності та оптимізація часу циклу пневмоциліндра для підвищення коефіцієнта OEE

Показник OEE вище 85 % часто вважається дуже хорошим результатом, характерним для високооптимізованого виробництва.

Однак слід бути обережними, щоб не розглядати OEE як самоціль. Цей показник є діагностичним інструментом. Його головна цінність полягає не в самій цифрі, а в інформації про те, де виникають втрати і що потрібно покращити.

OEE та енергоефективність стисненого повітря

У пневматиці варто поєднати аналіз OEE з аналізом споживання стисненого повітря. Система може досягати прийнятного OEE, але водночас генерувати дуже високі енергетичні витрати. Негерметичність, занадто високий робочий тиск, перерозмірені елементи, неоптимальні діаметри трубопроводів або відсутність відключення повітря під час простою можуть значно збільшити витрати на виробництво.

Тому на підприємствах, що використовують пневматику, доцільним є паралельний аналіз:

OEE – тобто виробничої ефективності машини,
витрати стисненого повітря на цикл,
вартість стисненого повітря на деталь,
стабільність тиску в точках відбору,
кількість витоків,
падіння тиску в системі,
відмовність пневматичних елементів.

Компанія ПНЕВМАТ пропонує, серед іншого, аудит енергоефективності, проектування та монтаж пневматичних систем, а також послуги з нагляду та відновлення пневматичних елементів. Такі заходи можуть безпосередньо сприяти підвищенню доступності, продуктивності та якості.

Налаштування та оптимізація промислових автоматизованих ліній для підвищення показника OEE у пневматичних системах

Як покращити OEE у пневматичних системах?

Покращення OEE слід починати з даних. Недостатньо просто констатувати, що «пневматика не працює». Потрібно з’ясувати, чи проблема стосується доступності, продуктивності чи якості.

1. Моніторинг простоїв

Кожному простою має бути приписана причина. Варто розрізняти несправності приводів, клапанів, датчиків, системи стисненого повітря, переналагодження, нестачу матеріалу та помилки оператора. Без цього OEE буде лише цифрою, а не інструментом для поліпшення.

2. Контроль тиску та витрати

У пневматиці тиск, що відображається на манометрі, не завжди означає, що система має достатню продуктивність. Важливими є також витрата, перепади тиску під час циклу, діаметри трубопроводів та характеристики клапанів. Занадто мала витрата може подовжувати цикл навіть тоді, коли статичний тиск здається правильним.

3. Підбір відповідних приводів

Привід повинен бути підібраний відповідно до необхідної сили, ходу, швидкості, способу монтажу, частоти циклів та умов навколишнього середовища. Недостатньо потужний привід працюватиме на межі своїх можливостей, а надмірно потужний може споживати більше повітря та спричиняти зайві механічні навантаження. ПНЕВМАТ пропонує стандартизовані пневмоциліндри та можливість адаптації параметрів до потреб застосування.

4. Належна підготовка стисненого повітря

Фільтрація, зниження тиску, сепарація конденсату та змащування там, де це необхідно, мають великий вплив на довговічність пневматичних елементів. Забруднене або вологе повітря прискорює зношування ущільнень, клапанів та приводів, що призводить до простоїв та нестабільної роботи. ПНЕВМАТ пропонує асортимент обладнання для підготовки стисненого повітря, що включає, серед іншого, фільтри, редуктори, мастильники та фільтроредуктори.

5. Усунення витоків

Витоки не завжди зупиняють машину, але збільшують витрати та можуть спричиняти падіння тиску при більшому навантаженні на систему. У крайніх випадках вони призводять до зниження швидкості приводів, нестабільної якості роботи або спрацьовування сигналізації машини.

6. Стандартизація компонентів

Використання перевірених, типових компонентів полегшує технічне обслуговування, скорочує час ремонту та зменшує ризик неправильного підбору деталей. Це стосується шлангів, швидкороз'ємних з'єднань, фітингів, клапанів, приводів та елементів підготовки повітря. ПНЕВМАТ пропонує широкий асортимент пневматичної арматури, включаючи фітинги, швидкороз'ємні з'єднання та рішення бренду Riegler, ексклюзивним дистриб'ютором якого компанія є в Польщі.

7. Регенерація замість заміни

У деяких випадках регенерація пневматичних циліндрів може бути вигідним технічним та економічним рішенням. Вона дозволяє відновити працездатність елемента, обмежити витрати та скоротити час простою, особливо якщо це стосується нестандартних або важкодоступних компонентів.

Сервісне обслуговування та регенерація пневмоциліндрів для запобігання простоям і підвищення коефіцієнта OEE

Приклад аналізу OEE для пневматичного робочого місця

Припустимо, що на підприємстві є автоматичне пакувальне робоче місце, на якому пневматичні циліндри відповідають за подачу продукту, закриття кришки та виштовхування готової упаковки.

Проблема: показник OEE становить 68%.

Після розбиття показника виявляється, що:

Доступність становить 92%.

Продуктивність становить 76%.

Якість становить 97%.

Висновок: головною проблемою є не поломки чи недоліки якості, а занадто повільна робота. Аналіз пневматики показує, що привід, який виштовхує готову упаковку, має занадто довгий час повернення. Причиною є занадто малий потік через клапан та довгі трубопроводи між клапаном і приводом.

Заходи щодо усунення недоліків:

заміна клапана на модель з більшим потоком,
скорочення трубопроводів,
оптимізація діаметра трубопроводів,
регулювання дросельних зворотних клапанів,
контроль динамічного тиску під час циклу.

Результат: час циклу скорочується, продуктивність зростає, а OEE покращується без необхідності придбання нової машини.

OEE та технічне обслуговування

Для відділів технічного обслуговування OEE є одним з найважливіших показників, оскільки дозволяє перекласти технічні проблеми на мову виробництва та фінансів. Вихід з ладу пневматичного клапана — це не лише заміна деталі. Це втрачений час, невироблені одиниці продукції, затримки у виконанні плану, потенційні недоліки якості та додаткові витрати.

На добре керованому підприємстві служба технічного обслуговування аналізує не тільки кількість відмов, але й їхній вплив на OEE. Іноді часті короткочасні несправності можуть бути дорожчими, ніж одна тривала відмова на місяць, особливо якщо вони спричиняють мікропростої, які важко помітити операторам.

OEE та проектування нових машин

Аналіз OEE корисний не тільки для оптимізації існуючих ліній, але й для проектування нових машин. Якщо відомо, що попередні робочі місця мали втрати через недостатній потік, занадто повільні приводи або складні регулювання, це можна врахувати вже на етапі проектування.

У випадку пневматичних систем варто подбати про:

правильний підбір приводів,
відповідний запас пропускної здатності клапанів,
короткі з'єднання між клапанами та приводами,
легкий доступ для обслуговування,
чітке маркування трубопроводів,
можливість контролю тиску,
модульну конструкцію установки,
відключення повітря для неактивних зон,
правильно підібрані вузли підготовки повітря.

ПНЕВМАТ надає послуги з проектування та виконання установок стисненого повітря, а також машин і обладнання, що може допомогти підприємствам як у модернізації, так і в будівництві нових робочих місць.

Автоматизований збір даних з робототехнічного та пневматичного обладнання для запобігання помилкам розрахунку OEE

Найпоширеніші помилки при розрахунку OEE

Найбільшою помилкою є розгляд OEE як простого відсотка без аналізу причин. Сам результат у 70 % мало про що говорить, якщо невідомо, чи проблема полягає в доступності, продуктивності чи якості.

Інші поширені помилки:

неврахування мікропростоїв,
завищення ідеального часу циклу,
завищення ідеального часу циклу,
неврахування втрат на запуск,
підрахунок лише обсягу виробництва, без урахування якості,
відсутність надійних даних з обладнання,
ручне введення причин простоїв без перевірки,
розгляд OEE як інструменту для оцінки оператора, а не процесу.

У пневматиці додатковою помилкою є ігнорування параметрів робочого середовища. Якщо підприємство аналізує лише механіку та автоматику, а не перевіряє тиск, витрату, якість повітря та герметичність, воно може не виявити справжню причину втрат.

OEE як інструмент постійного вдосконалення

OEE найкраще працює тоді, коли є частиною систематичного вдосконалення виробництва. Йдеться не про одноразовий розрахунок показника, а про регулярний моніторинг тенденцій. Варто порівнювати OEE між змінами, машинами, продуктами та виробничими періодами.

У контексті пневматики аналіз OEE може привести до конкретних проектів з оптимізації:
