I I II закон Флик – формула, теория, диффузия газов

Закон Фика о диффузии газов – основа инженерии и промышленной пневматики

Диффузия газов является фундаментальным явлением как в естественных науках, так и в технике. В промышленности, особенно в автоматике и пневматике, понимание принципов, регулирующих миграцию молекул газов, имеет ключевое значение для проектирования надежных систем, обеспечения безопасности процессов и оптимизации производительности установок. Одним из важнейших математических описаний этого явления есть закон Фика. В этой статье мы представим суть этого закона, его значение в промышленной практике и последствия для проектирования и эксплуатации пневматических систем.

Теоретические основы – что такое закон Фика?

Закон Фика, сформулированный немецким физиком Адольфом Фиком в 1855 году, описывает перенос массы в результате явления диффузии, то есть спонтанного перемещения молекул из областей с более высокой концентрацией в области с более низкой концентрацией.

И закон Фика (для стационарного состояния):

где:

• J – диффузионный поток (количество вещества, переносимого на единицу площади за единицу времени, например моль/м²·с),
• D – коэффициент диффузии (м²/с), зависящий от вида газа и температуры,
• dc/dx – градиент концентрации (разница концентраций в пространстве),
• знак минус означает направление транспортировки: от более высокой до низшей концентрации.

II закон Фика (для нестационарного состояния):

Она описывает изменения концентрации во времени в зависимости от пространства и применяется в динамических процессах диффузии.

Диффузия газов в промышленном контексте

Диффузия газов имеет важное значение во многих технологических процессах, таких как:

• промышленное сжигание (транспортировка кислорода и газообразных топлив),
• процессы разделения газов (например, в мембранах или абсорбционных колоннах),
• контроль герметичности пневматических установок,
• транспортировка душистых или токсичных веществ в рабочей среде,
• газовая стерилизация (например, этиленоксидом),
• хранение и транспортировка технических газов.

В каждом из этих случаев знание механизмов диффузии позволяет предусматривать и контролировать скорость транспортировки газов, что влияет на эффективность, безопасность и качество процессов.

Значение закона Фика в пневматике

В технической пневматике – отрасли, использующей сжатый воздух для привода, управления и автоматизации – закон Фика играет роль как в контексте проектирования, так и эксплуатации:

а) Герметичность пневматических систем

В системах сжатого воздуха, особенно работающих под высоким давлением (например, 6–10 бар), даже небольшие утечки могут привести к медленной утечке воздуха. Эта утечка, хотя и кажется незначительной, происходит в соответствии с градиентом концентраций и давлений, то есть по закону Фика.

• Потеря энергии: Диффузия из-за микротрещин в трубопроводах, соединительных элементах или клапанах приводит к увеличению эксплуатационных расходов.
• Выявление негерметичности: Современные диагностические системы и тестеры герметичности часто базируются на математических моделях закона Фика для расчета скорости утечки газа.

б) Полупроницаемые материалы и мембраны

В современных пневматических системах мембраны используются для разделения газов (например, для удаления водяных паров). Способность газа проникать через мембрану зависит от коэффициента диффузии и градиента концентрации – непосредственно по закону Фика.

c) Хранение сжатого воздуха

В резервуарах под давлением диффузия не является основным транспортным явлением, но длительное хранение газов (например, в стальных трубопроводах) может вызвать проникновение молекул в окружающую среду, особенно при негерметичных уплотнениях. Учет параметров диффузии является ключевым для оценки долговечности и технического обслуживания установок.

Воздействие физических условий на диффузию газов

Согласно кинетически-молекулярной теории, коэффициент диффузии газов зависит от нескольких параметров:

• температура – чем выше, тем быстрее движение молекул и выше D,
• давление – высшее давление увеличивает концентрацию, что изменяет градиенты концентраций,
• молярная масса газа – более легкие газы (например, гелий, водород) диффундируют быстрее, чем более тяжелые (например, CO₂),
• динамическая вязкость – связана с сопротивлением движению молекул (в зависимости от закона Ньютона).

В контексте промышленной пневматики эти параметры следует учитывать при выборе труб, соединительных элементов, фильтров и проектировании систем транспортировки специальных газов (например, в медицине, электронике, фармации).

Моделирование и компьютерные симуляции

Современные инженерные инструменты (например, COMSOL Multiphysics, Ansys Fluent) позволяют производить численное моделирование диффузии газов с использованием уравнений Фика. Благодаря этому можно:

• проектировать сепарационные мембраны с определенной проницаемостью,
• симулировать выбросы газов из технологических установок,
• анализировать условия внутри резервуаров, труб, теплообменников,
• прогнозировать последствия аварий или утечек.

Такие симуляции неоценимы при проектировании высокорисковых установок, например, в химической, нефтеперерабатывающей или пищевой промышленности.

Практическое применение – примеры по промышленности

• Производство электроники – в чистых помещениях необходима контролируемая концентрация газов. Диффузия из-за уплотнения, фильтры HEPA и микроистоки должна быть минимизирована.

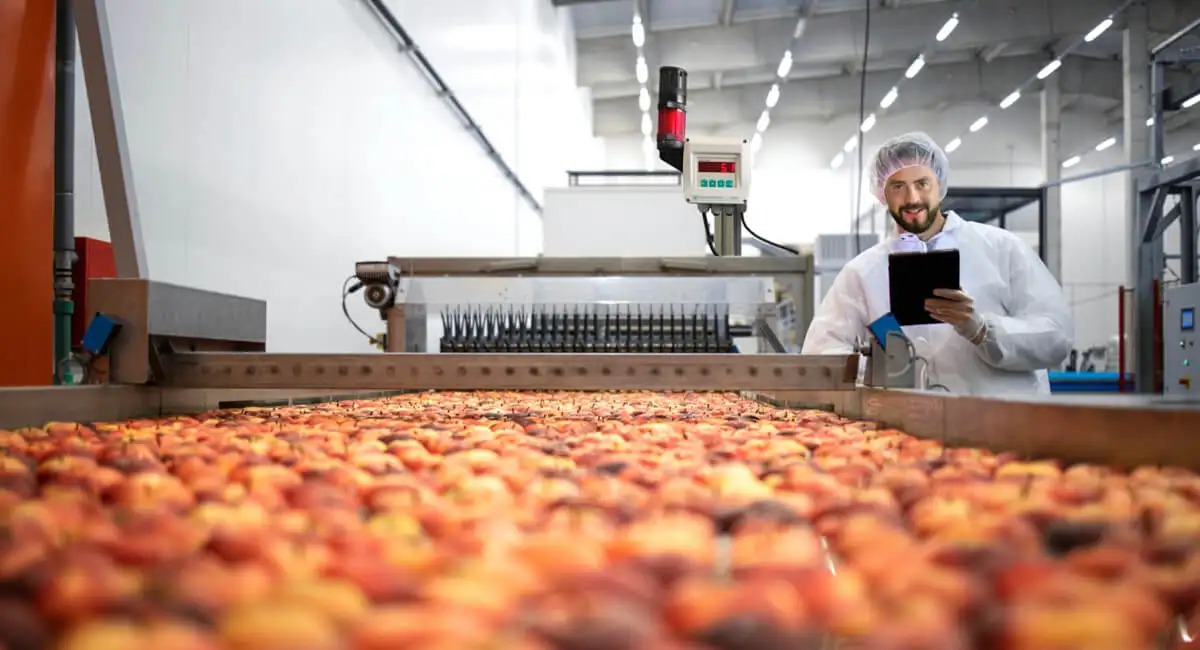

• Пищевая промышленность – при упаковке пищевых продуктов в защитной атмосфере (MAP) необходимо точно знать уровень диффузии кислорода или CO₂ через упаковку.

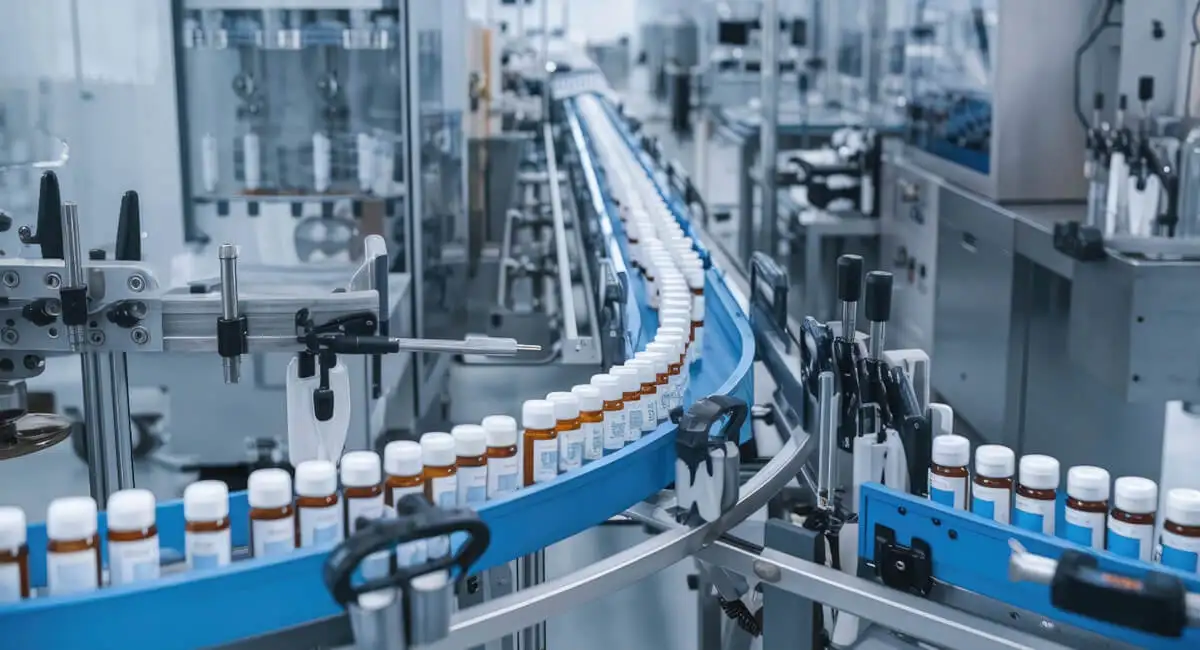

• Фармация – транспортировка активных летучих веществ или растворителей через фильтры или диффузионные барьеры контролируется в соответствии с законом Фика.

• Энергетика – в газовых турбинах, когенерационных установках или биогазовых системах миграция газов через стенки оборудования или измерительные системы имеет значение для эффективности и безопасности.

CS Instruments – измерение диффузионных явлений и их влияние на эффективность

CS Instruments специализируется на решениях по измерению, мониторингу и диагностике сжатого воздуха. В контексте закона Фика, их продукты незаменимы в анализе и контроле диффузных явлений в пневматических системах.

а) Выявление и анализ утечек – Leckage Management

Согласно первому закону Фика, каждая утечка генерирует диффузный поток, интенсивность которого зависит от разности давлений и свойств газа. Такие устройства, как:

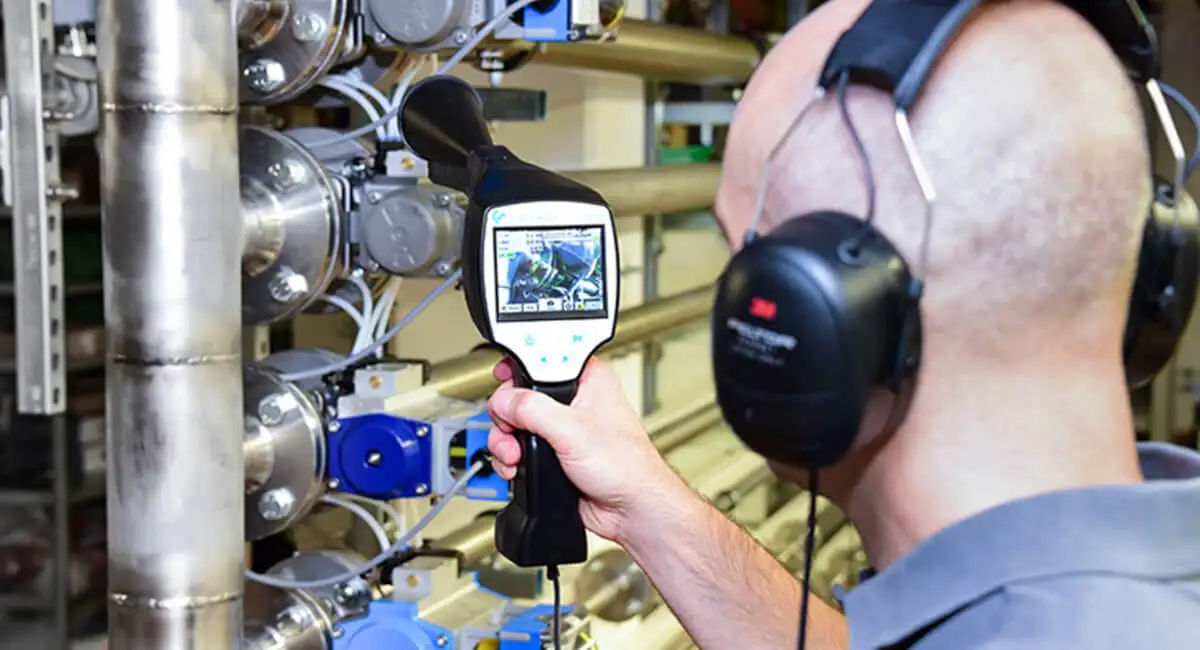

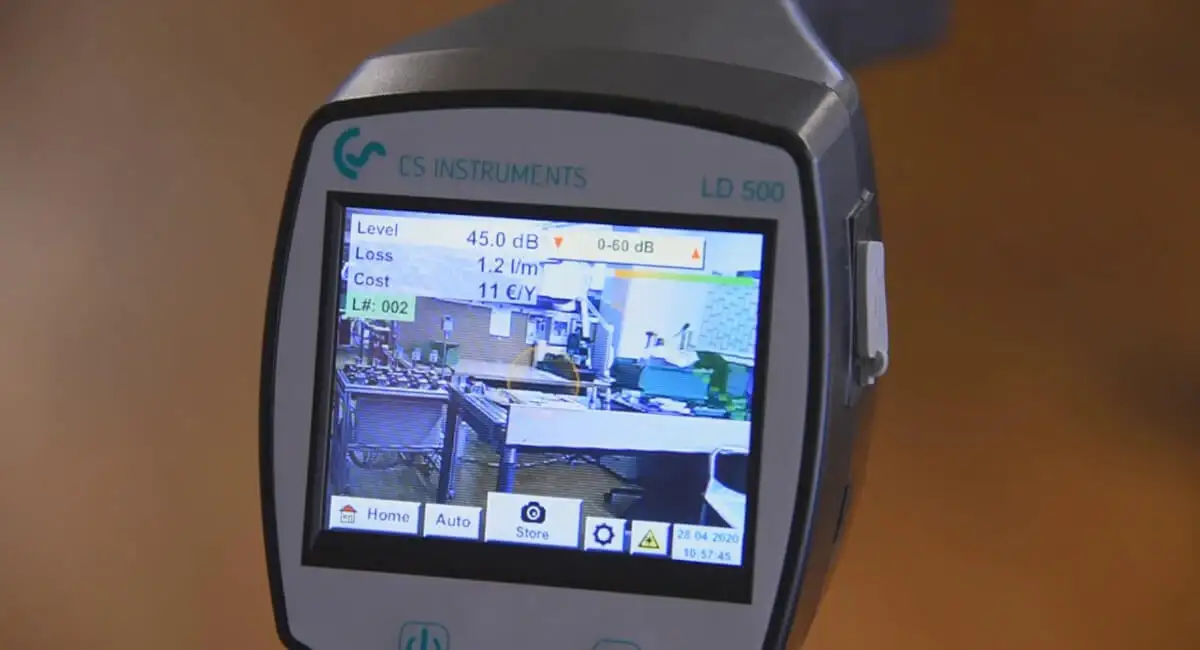

• LD 500/510/550 (ультразвуковые детекторы утечек),

• LD 400/LD 600 (системы измерения утечек в реальном времени)

позволяют локализовать и количественно определить места, где происходит неконтролируемая диффузия. Это имеет ключевое значение для:

• ограничение потерь энергии,
• поддержание герметичности в производстве ISO 8573-1 (например, класс 1:1:1),
• обеспечение безопасности в зонах, требующих герметичности.

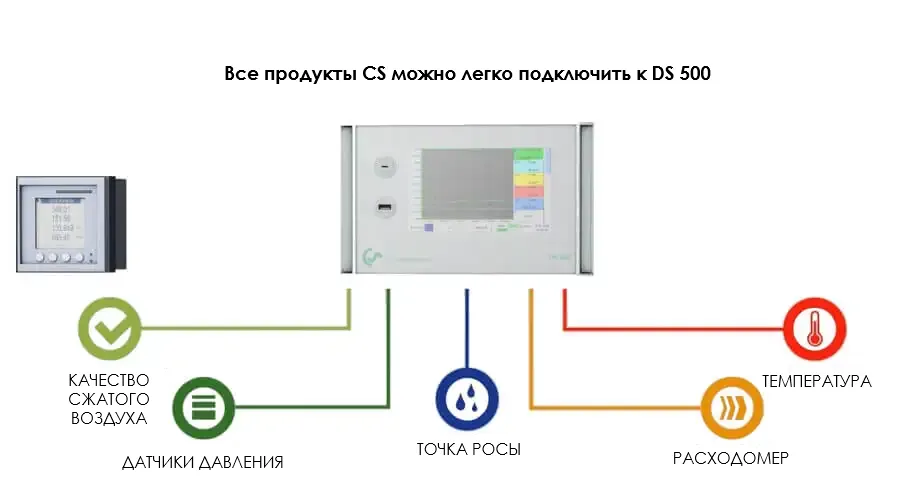

б) Мониторинг влажности и потока газов – влияние на диффузию

Продукты CS Instruments, такие как:

• Dew Point Sensor DP 500/510,

• VA 500/520 (термоанемометры для измерения расхода газа),

позволяют анализировать параметры, влияющие на диффузию, в частности, относительную влажность, температуру, динамическое давление. Это важно, поскольку согласно теории массопереноса коэффициент диффузии возрастает с повышением температуры и уменьшается в присутствии водяного пара (феномен так называемого эффективного диффузионного сопротивления).

Благодаря этим измерениям можно:

• оптимизировать осушение сжатого воздуха,
• улучшить качество среды (устранив явление редиффузии влаги),
• контролировать условия работы концевых устройств (например, приводов, электроклапанов).
