I I II закон Фліка – формула, теорія, дифузія газів

Закон Фіка про дифузію газів – основа інженерії та промислової пневматики

Дифузія газів є фундаментальним явищем як у природничих науках, так і в техніці. У промисловості, особливо в автоматиці та пневматиці, розуміння принципів, що регулюють міграцію молекул газів, має ключове значення для проектування надійних систем, забезпечення безпеки процесів та оптимізації продуктивності установок. Одним з найважливіших математичних описів цього явища є закон Фіка. У цій статті ми представимо суть цього закону, його значення в промисловій практиці та наслідки для проектування та експлуатації пневматичних систем.

Теоретичні основи – що таке закон Фіка?

Закон Фіка, сформульований німецьким фізиком Адольфом Фіком у 1855 році, описує перенесення маси в результаті явища дифузії, тобто спонтанного переміщення молекул з областей з вищою концентрацією до областей з нижчою концентрацією.

І закон Фіка (для стаціонарного стану):

де:

• J – дифузійний потік (кількість речовини, що переноситься на одиницю площі за одиницю часу, наприклад, моль/м²·с),
• D – коефіцієнт дифузії (м²/с), що залежить від виду газу та температури,
• dc / dx – градієнт концентрації (різниця концентрацій у просторі),
• знак мінус означає напрямок транспортування: від вищої до нижчої концентрації.

II закон Фіка (для нестаціонарного стану):

Вона описує зміни концентрації в часі в залежності від простору і застосовується в динамічних процесах дифузії.

Дифузія газів в промисловому контексті

Дифузія газів має важливе значення в багатьох технологічних процесах, таких як:

• промислове спалювання (транспортування кисню та газоподібних палив),
• процеси розділення газів (наприклад, у мембранах або абсорбційних колонах),
• контроль герметичності пневматичних установок,
• транспортування запашних або токсичних речовин у робочому середовищі,
• газова стерилізація (наприклад, етиленоксидом),
• зберігання та транспортування технічних газів.

У кожному з цих випадків знання механізмів дифузії дозволяє передбачати та контролювати швидкість транспортування газів, що впливає на ефективність, безпеку та якість процесів.

Значення закону Фіка в пневматиці

У технічній пневматиці – галузі, що використовує стиснене повітря для приводу, управління та автоматизації – закон Фіка відіграє роль як у контексті проектування, так і експлуатації:

а) Герметичність пневматичних систем

У системах стисненого повітря, особливо тих, що працюють під високим тиском (наприклад, 6–10 бар), навіть невеликі витоки можуть призвести до повільного витоку повітря. Цей витік, хоч і здається незначним, відбувається відповідно до градієнта концентрацій і тисків, тобто згідно із законом Фіка.

• Втрата енергії: Дифузія через мікротріщини в трубопроводах, з'єднувальних елементах або клапанах призводить до збільшення експлуатаційних витрат.
• Виявлення негерметичності: Сучасні діагностичні системи та тестери герметичності часто базуються на математичних моделях закону Фіка для розрахунку швидкості витоку газу.

б) Напівпроникні матеріали та мембрани

У сучасних пневматичних системах мембрани використовуються для розділення газів (наприклад, для видалення водяної пари). Здатність газу проникати через мембрану залежить від його коефіцієнта дифузії та градієнта концентрації – безпосередньо за законом Фіка.

c) Зберігання стисненого повітря

У резервуарах під тиском дифузія не є основним транспортним явищем, але тривале зберігання газів (наприклад, у сталевих трубопроводах) може спричиняти проникнення молекул у навколишнє середовище, особливо при негерметичних ущільненнях. Врахування параметрів дифузії є ключовим при оцінці довговічності та технічного обслуговування установок.

Вплив фізичних умов на дифузію газів

Відповідно до кінетично-молекулярної теорії, коефіцієнт дифузії газів залежить від декількох параметрів:

• температура – чим вища, тим швидший рух молекул і вищий D,
• тиск – вищий тиск збільшує концентрацію, що змінює градієнти концентрацій,
• молярна маса газу – легші гази (наприклад, гелій, водень) дифундують швидше, ніж важчі (наприклад, CO₂),
• динамічна в'язкість – пов'язана з опором руху молекул (залежність від закону Ньютона).

У контексті промислової пневматики ці параметри необхідно враховувати при виборі труб, з'єднувальних елементів, фільтрів та проектуванні систем транспортування спеціальних газів (наприклад, у медицині, електроніці, фармації).

Моделювання та комп'ютерні симуляції

Сучасні інженерні інструменти (наприклад, COMSOL Multiphysics, Ansys Fluent) дозволяють здійснювати чисельне моделювання дифузії газів з використанням рівнянь Фіка. Завдяки цьому можна:

• проектувати сепараційні мембрани з певною проникністю,
• симулювати викиди газів з технологічних установок,
• аналізувати умови всередині резервуарів, труб, теплообмінників,
• прогнозувати наслідки аварій або витоків.

Такі симуляції є неоціненними при проектуванні високоризикових установок, наприклад, у хімічній, нафтопереробній або харчовій промисловості.

Практичне застосування – приклади з промисловості

• Виробництво електроніки – у чистих приміщеннях необхідна контрольована концентрація газів. Дифузія через ущільнення, фільтри HEPA та мікровитоки повинна бути мінімізована.

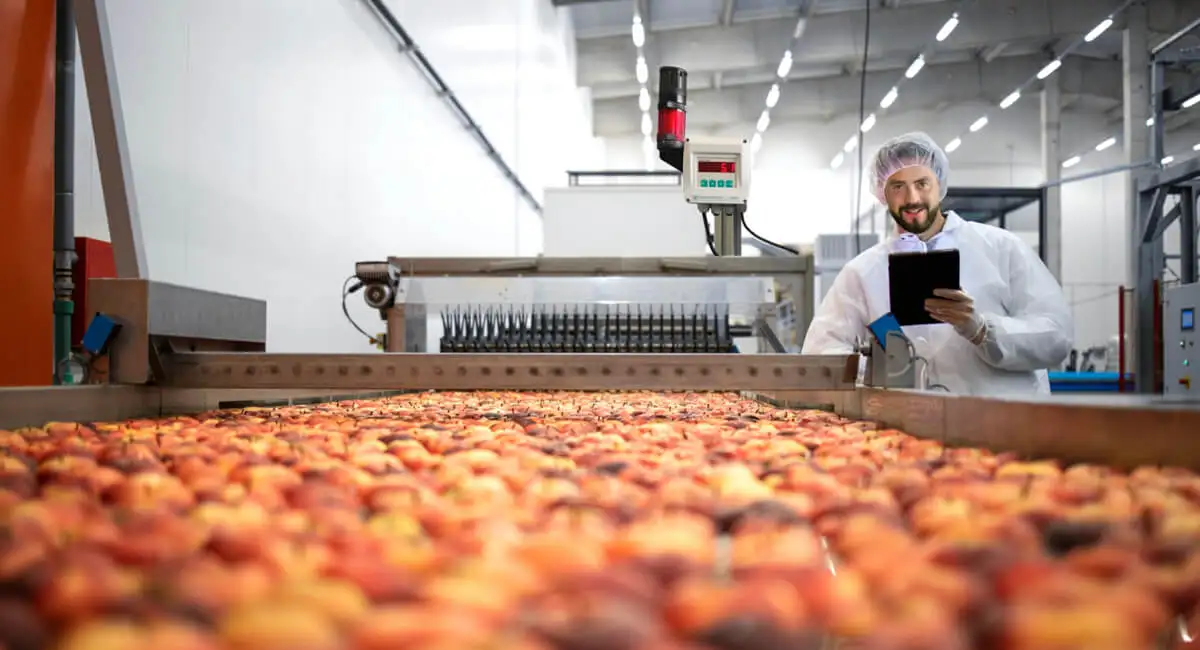

• Харчова промисловість – при пакуванні харчових продуктів у захисній атмосфері (MAP) необхідно точно знати рівень дифузії кисню або CO₂ через упаковку.

• Фармація – транспортування активних летких речовин або розчинників через фільтри або дифузійні бар'єри контролюється відповідно до закону Фіка.

• Енергетика – у газових турбінах, когенераційних установках або біогазових системах міграція газів через стінки обладнання або вимірювальні системи має значення для ефективності та безпеки.

CS Instruments – вимірювання дифузійних явищ та їх впливу на ефективність

CS Instruments спеціалізується на рішеннях для вимірювання, моніторингу та діагностики стисненого повітря. У контексті закону Фіка, їхні продукти є незамінними в аналізі та контролі дифузійних явищ у пневматичних системах.

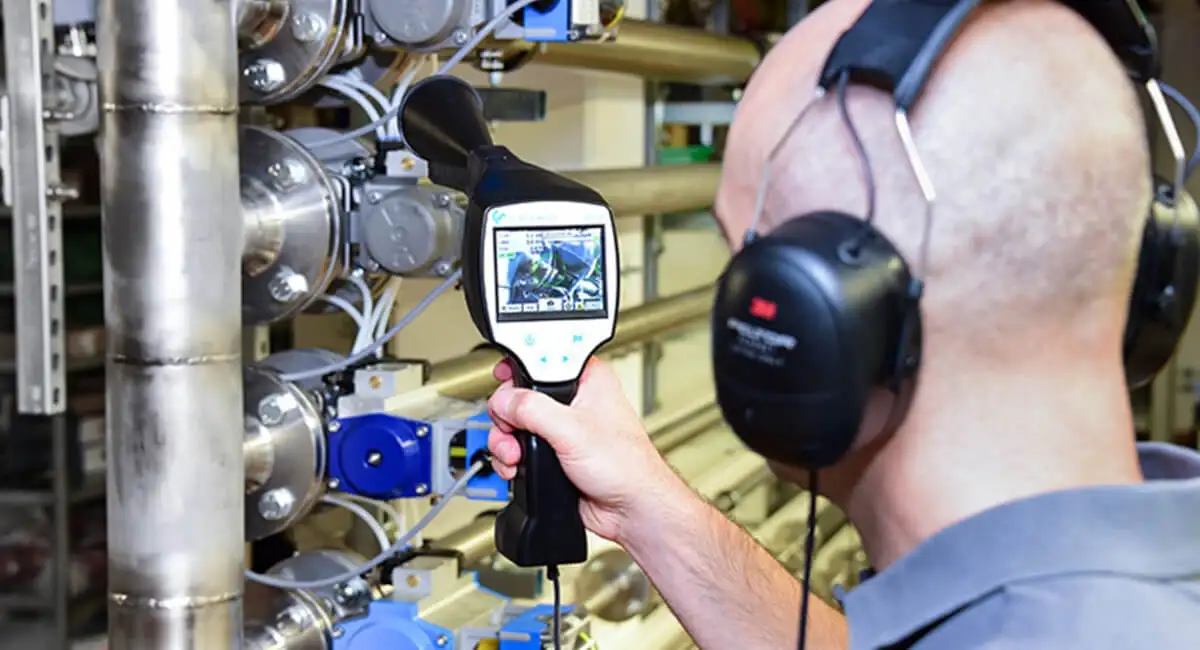

а) Виявлення та аналіз витоків – Leckage Management

Відповідно до першого закону Фіка, кожен витік генерує дифузійний потік, інтенсивність якого залежить від різниці тисків та властивостей газу. Такі пристрої, як:

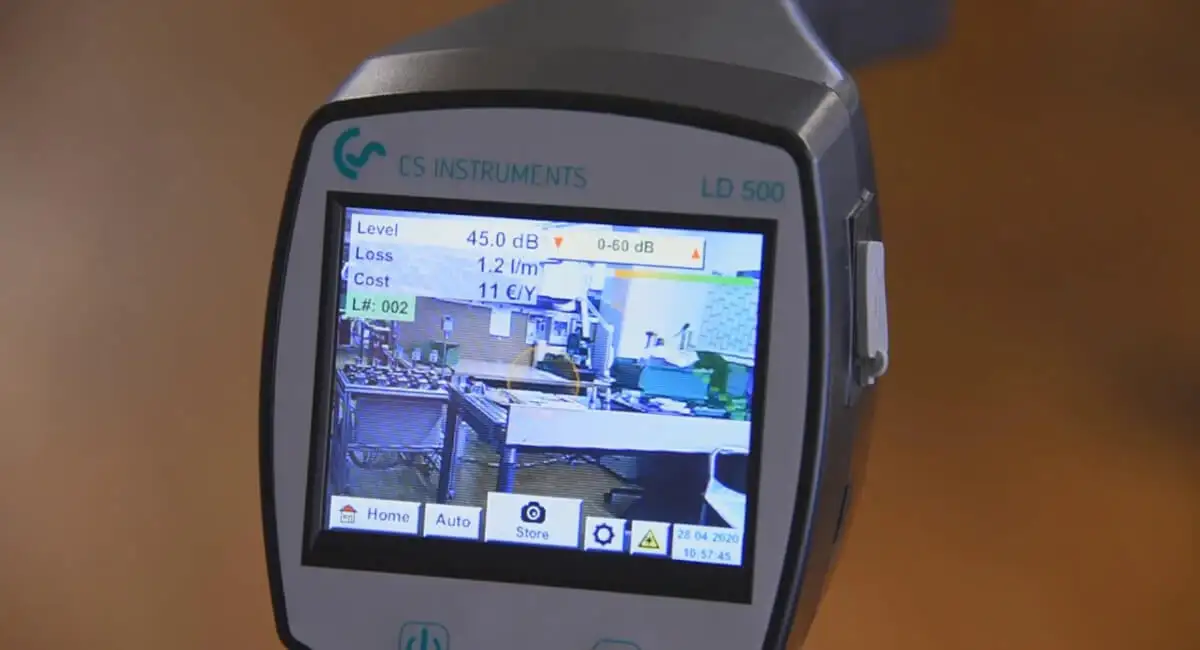

• LD 500/510/550 (ультразвукові детектори витоків),

• LD 400/LD 600 (системи вимірювання витоків у реальному часі)

дозволяють локалізувати та кількісно визначити місця, де відбувається неконтрольована дифузія. Це має ключове значення для:

• обмеження втрат енергії,
• підтримки герметичності у виробництві ISO 8573-1 (наприклад, клас 1:1:1),
• забезпечення безпеки в зонах, що вимагають герметичності.

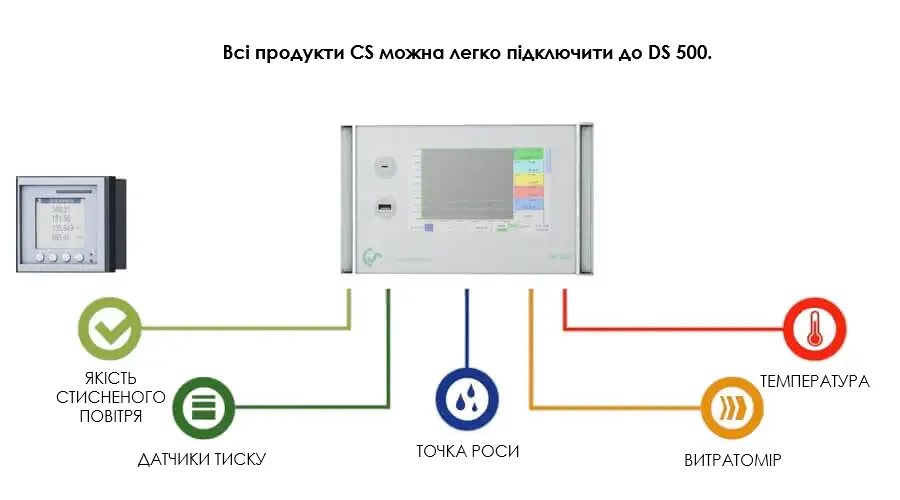

б) Моніторинг вологості та потоку газів – вплив на дифузію

Продукти CS Instruments, такі як:

• Dew Point Sensor DP 500/510,

• VA 500/520 (термоанемометри для вимірювання витрати газу),

дозволяють аналізувати параметри, що впливають на дифузію, зокрема відносну вологість, температуру, динамічний тиск. Це важливо, оскільки згідно з теорією масоперенесення коефіцієнт дифузії зростає з підвищенням температури і зменшується в присутності водяної пари (феномен так званого ефективного дифузійного опору).

Завдяки цим вимірюванням можна:

• оптимізувати осушення стисненого повітря,
• поліпшити якість середовища (усунувши явище редифузії вологи),
• контролювати умови роботи кінцевих пристроїв (наприклад, приводів, електроклапанів).
