Пневматические и гидравлические приводы уже десятилетия являются основой автоматизации промышленных процессов. Хотя обе технологии служат для передачи силы и выполнения механической работы, они существенно отличаются по техническим параметрам, стоимости, возможностям применения и характеристикам работы. Выбор одного из них может быть ключевым с точки зрения эффективности, безопасности, точности или затрат на техническое обслуживание.

В этой статье мы проведем подробное сравнение пневматики и гидравлики в промышленном контексте. Мы обсудим как отличия, так и области, в которых эти технологии пересекаются. Мы также представим примеры предложения Festo, лидера в области пневматики и решений для промышленной автоматизации.

Основы действия – рабочие среды и принцип работы

Пневматика

Пневматика – это техника, в которой рабочей средой является сжатый воздух. Принцип действия основан на использовании энергии сжатого газа для генерации силы и движения. Ключевые характеристики пневматической среды:

сжимаемость воздуха, что обеспечивает гибкость, но и определенные ограничения в точности движения,
отсутствие риска утечки жидкости,
легкая доступность воздуха и низкая стоимость среды,
безопасное использование в средах, представляющих взрывоопасность.

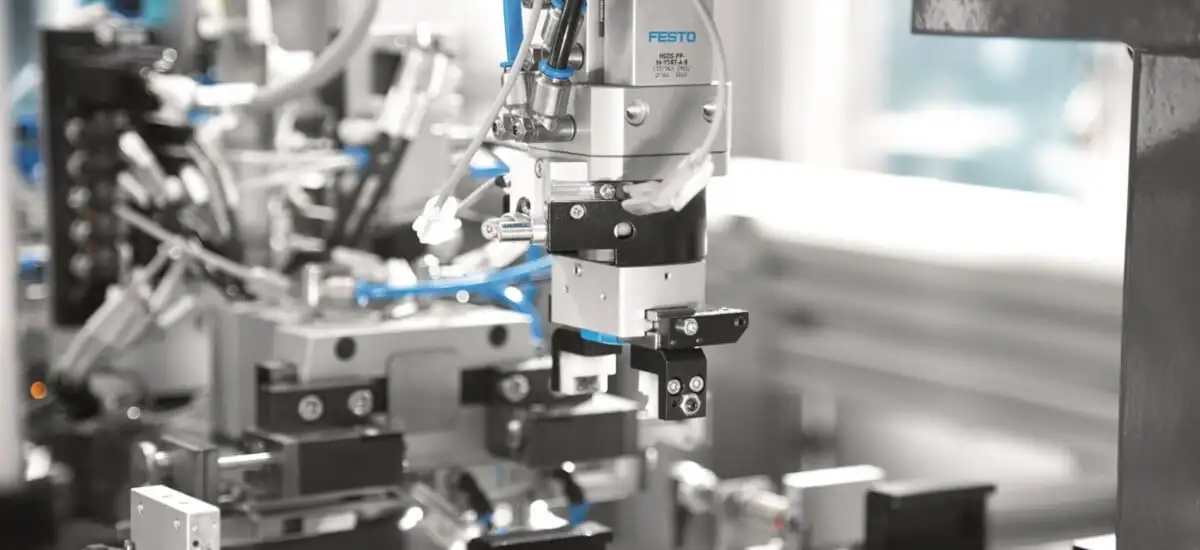

Крупный план пневматических или гидравлических элементов в составе промышленного автоматизированного оборудования.

Гидравлика

Гидравлика использует жидкость (чаще всего гидравлическое масло) в качестве рабочей среды. Жидкость практически не сжимается, что позволяет точно передавать силу и большие нагрузки.

Характерные особенности:

несжимаемость среды, обеспечивающая высокую жесткость системы,
способность передавать очень большие силы при относительно небольших размерах компонентов;
более высокие рабочие давления (до 700 бар, а в специальных применениях даже больше),
риск утечки масла и связанные с этим экологические последствия.

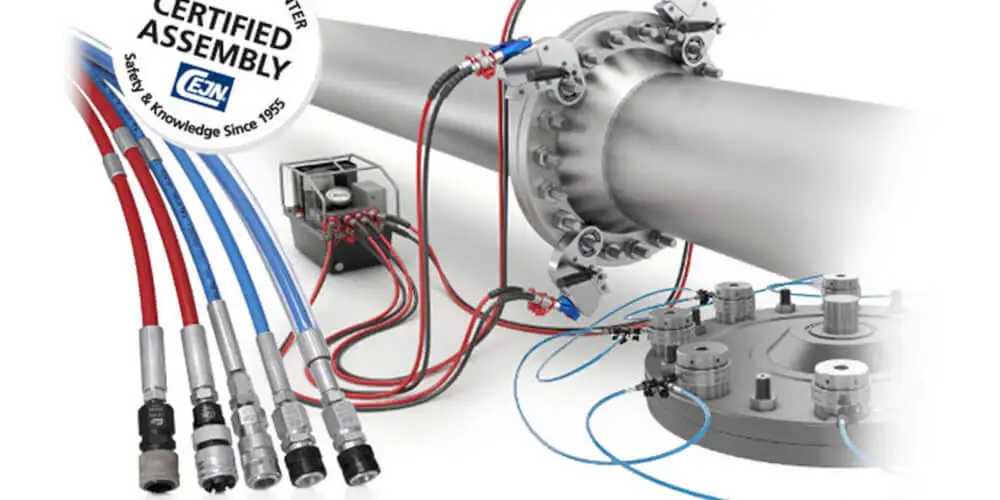

Набор шлангов и трубок, используемых для подключения гидравлических или пневматических систем, с изображением промышленных соединений.

Параметр	Пневматика	Гидравлика
Рабочий носитель	Сжатый воздух	Гидравлическое масло
Рабочее давление	6–10 бар (стандартное давление)	70–700 бар (типичное значение)
генерируемая сила	До нескольких кН (обычно)	До нескольких сотен тонн
Точность позиционирования	Средняя восприимчивость к эластичности	Высокие, жесткие системы
Скорость передвижения	Высокая скорость (до нескольких м/с)	Средняя скорость (обычно 0,5–1 м/с)
Шум от работы	Выше	Ниже
Риск утечек	Низкий	Высокий
Безопасность	Высокая, негорючая средняя	Риск возгорания из-за протечек
Стоимость установки	Низкий/средний	Высокий
Эксплуатационные расходы	Низкий уровень (воздух бесплатный)	Высокий (затраты на масло, техническое обслуживание)
Чистота среды	Высокий (воздух)	Мало протечек

Передача силы – технологические отличия

Пневматика

Закон Паскаля гласит, что давление в закрытой газовой системе распределяется равномерно. Однако сжатый воздух сжимаем. Это делает пневматику:

генерирует быстрые движения (высокая динамика),
подвержена «упругости» – элементы могут слегка «прогибаться» под нагрузкой,
менее подходящая для точного поддержания постоянной силы или положения.

Поэтому пневматика отлично подходит для применений, требующих быстрых, повторяющихся движений, где силы не очень велики.

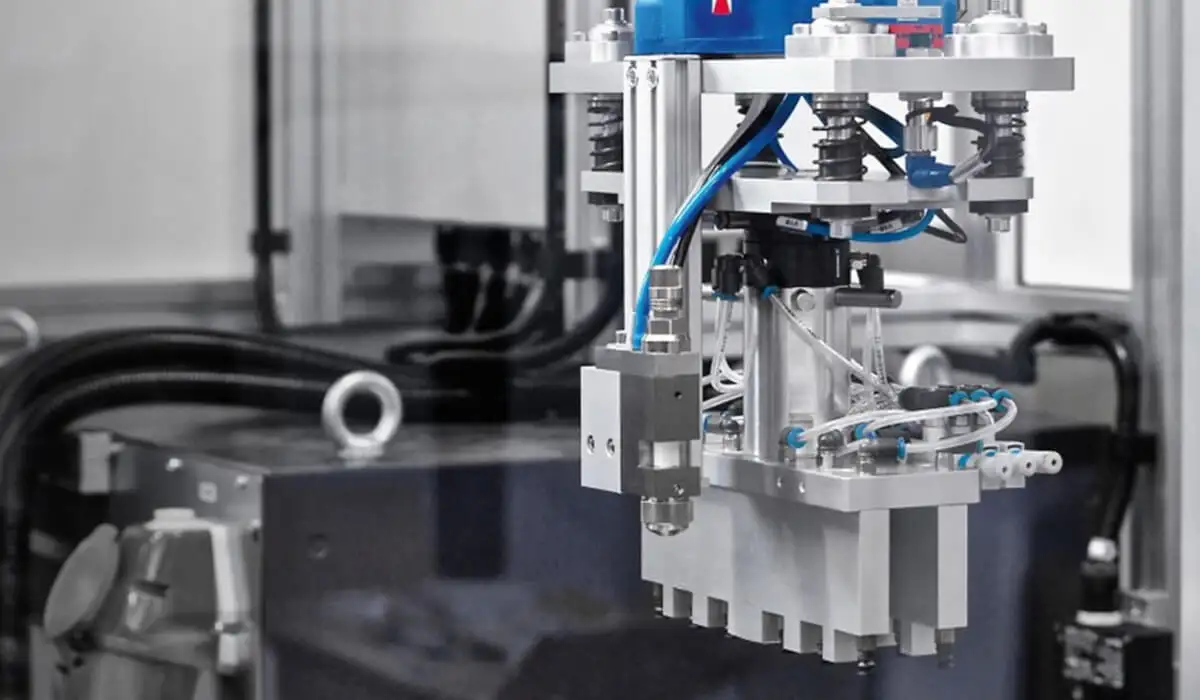

Фрагмент промышленного автоматизированного оборудования с пневматическими цилиндрами, клапанами и трубками для подачи сжатого воздуха.

Гидравлика

Несжимаемость жидкости обеспечивает:

очень точная передача силы,
минимальные деформации системы,
стабильность даже при очень больших нагрузках.

Поэтому гидравлика незаменима в прессах, строительных машинах, инжекторных машинах или устройствах, требующих огромных усилий.

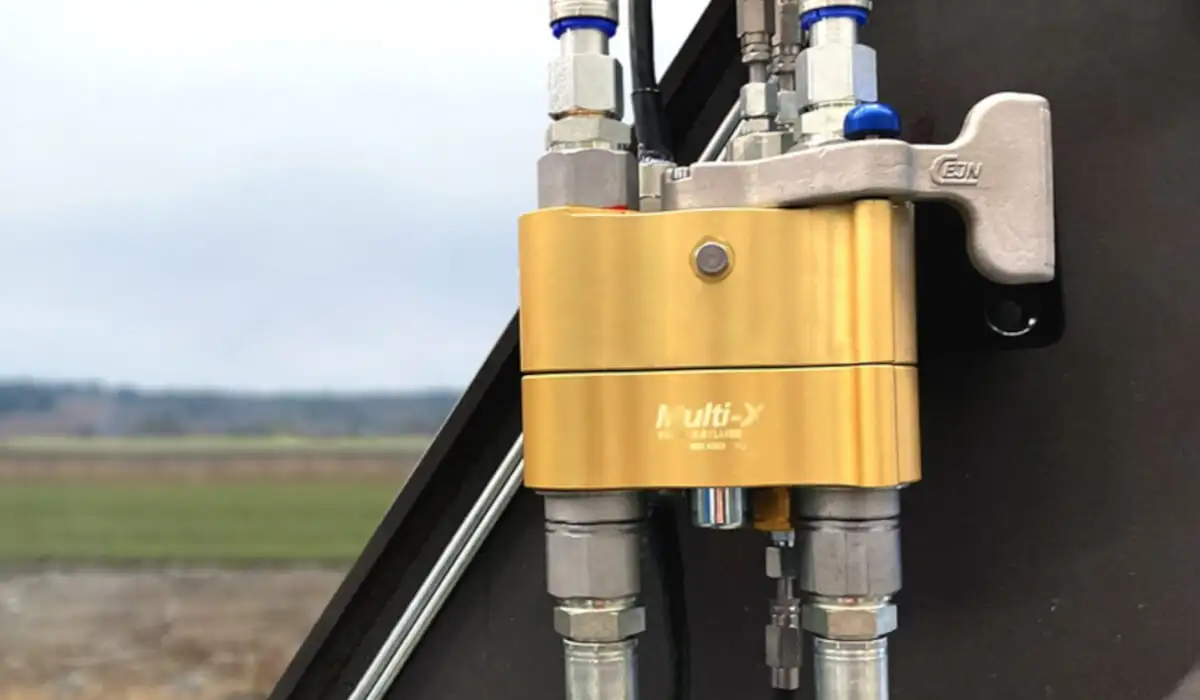

Многофункциональное быстроразъемное соединение Multi-X для гидравлики, используемое в промышленной автоматизации или сельскохозяйственной технике.

Точность и повторяемость движений

Пневматика: толерантность в несколько десятых миллиметра в позиционировании является нормой. Для достижения более высокой точности необходимо применять пропорциональные клапаны, регуляторы давления и датчики положения.
Гидравлика: позволяет позиционировать с точностью до сотых миллиметра. Это важно в машинах с ЧПУ, прессах или тяжелой робототехнике.

Потребление энергии

Сжатие воздуха является энергоемким процессом. Приблизительно 70-80% энергии компрессора преобразуется в тепло. Гидравлика, хотя и требующая насосов, обычно имеет более высокую эффективность преобразования механической энергии.

Однако гидравлические истоки и необходимость поддержания давления в системе могут привести к значительным потерям энергии и эксплуатационным расходам.

Чистота и безопасность

Пневматика не создает утечки жидкости, не загрязняет продукты и окружающую среду. Она идеально подходит для пищевой, фармацевтической промышленности и везде, где приоритетом является чистота.
Гидравлика при утечках может быть проблематичной. Масло может ухудшать качество продукции, загрязнять окружающую среду и представлять опасность пожара.

Типичные применения в промышленности

Пневматика:

сборочные линии
манипуляторы, захваты
сортировка и транспортировка элементов
пищевая, фармацевтическая промышленность
легкие пневматические прессы
упаковочные машины
робототехника в легкой промышленности.

Гидравлика:

прессы с давлением в сотни тонн
строительные и сельскохозяйственные машины
инжекторы для пластмасс
подъемные устройства
металлургические и горные машины
тормозные системы в тяжелых машинах
краны, подъемники, лифты.

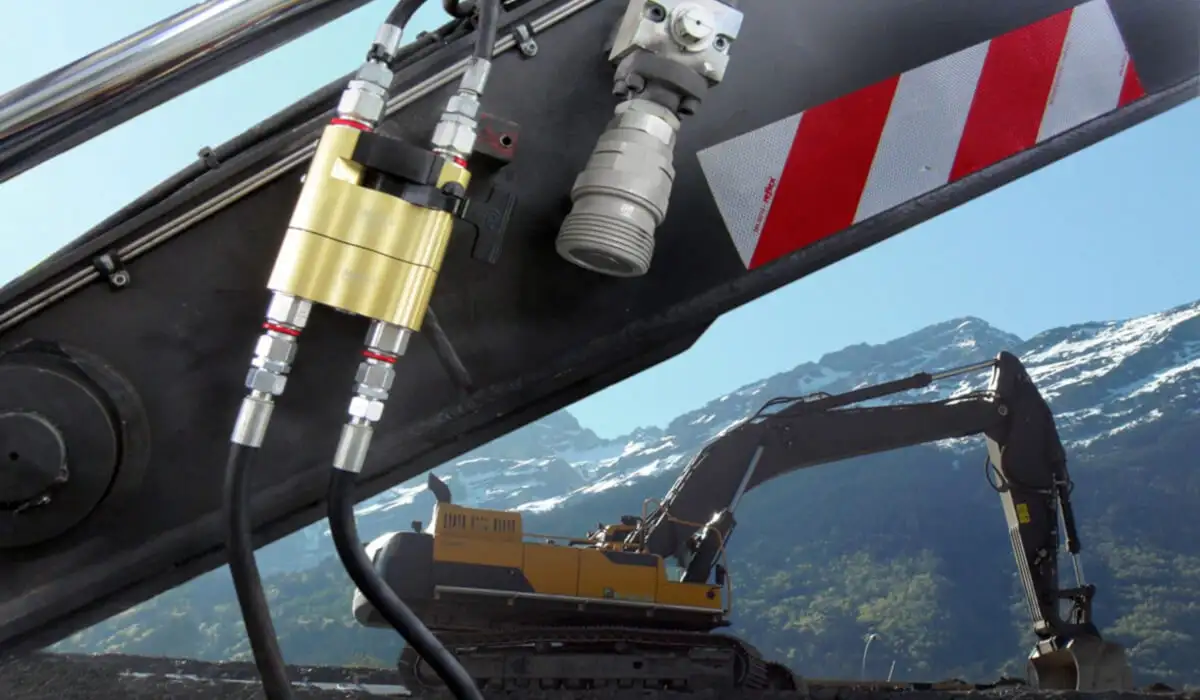

Крупный план быстроразъемного гидравлического блока Multi-X, установленного на стреле экскаватора на фоне горного ландшафта.

Когда выбрать пневматику, а когда гидравлику?

Пневматика – выбирайте, когда:

нужны быстрые, короткие движения,
силы умеренные (до нескольких килоньютонов),
важная чистота (пищевая, медицинская отрасль),
важна простота и низкие затраты на обслуживание,
важна безопасность в зонах, где существует опасность взрыва.

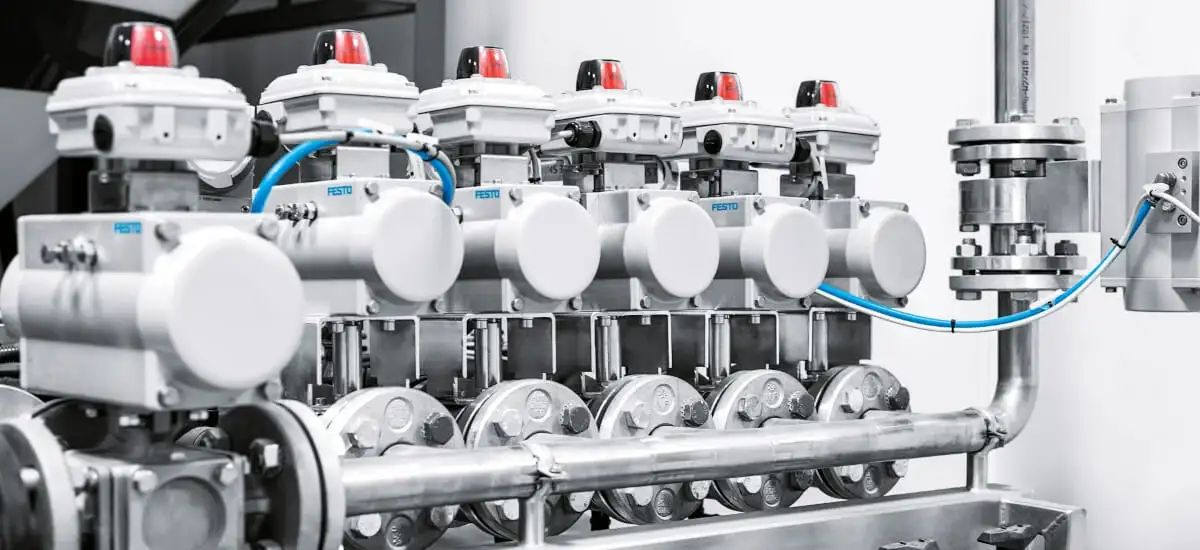

Ряд промышленных пневматических или гидравлических клапанов (в частности, производства Festo), используемых для управления потоками и повышения энергоэффективности автоматизированных систем.

Гидравлика – выбирайте, когда:

необходимы очень большие силы (прессы, строительные машины),
необходима высокая жесткость и точное позиционирование,
работа носит непрерывный характер при большой нагрузке,
пространство ограничено, а необходимая сила очень велика (гидравлика обеспечивает большую силу при меньших силовых цилиндрах).

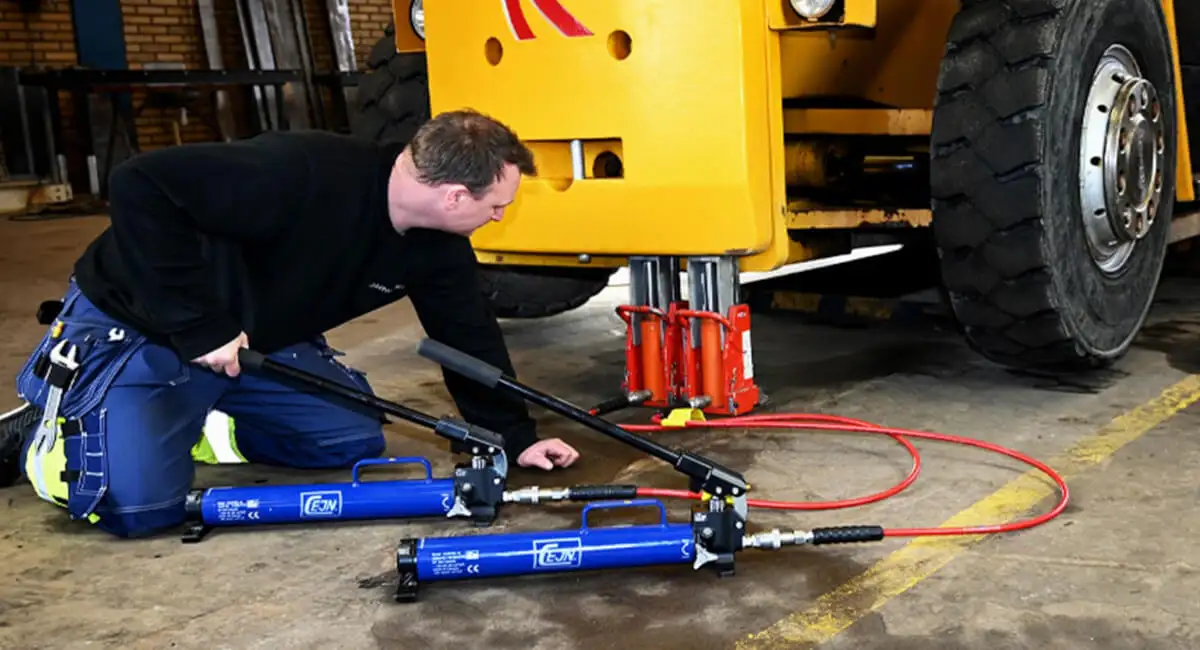

Рабочий использует ручные гидравлические насосы и домкраты для подъема тяжелой сельскохозяйственной или строительной техники во время ремонтных работ в помещении.

Пневматика и гидравлика в отдельных отраслях промышленности

I. Пищевая и фармацевтическая промышленность

Пневматика в этих отраслях не имеет конкурентов. Основные причины:

Отсутствие риска утечки жидкости, которая может загрязнить продукцию.
Рабочая среда (воздух) чиста и нетоксична.
Легкость мытья и соблюдение гигиены.
Компоненты могут быть изготовлены из нержавеющей стали, устойчивой к моющим средствам и мойке под высоким давлением.

Festo предлагает специальные продукты:

Силовые цилиндры CRDSNU, изготовленные из нержавеющей стали AISI 304 или 316L.
Клапаны и соединительные элементы из нержавеющей стали.
Датчики давления, отвечающие требованиям FDA.

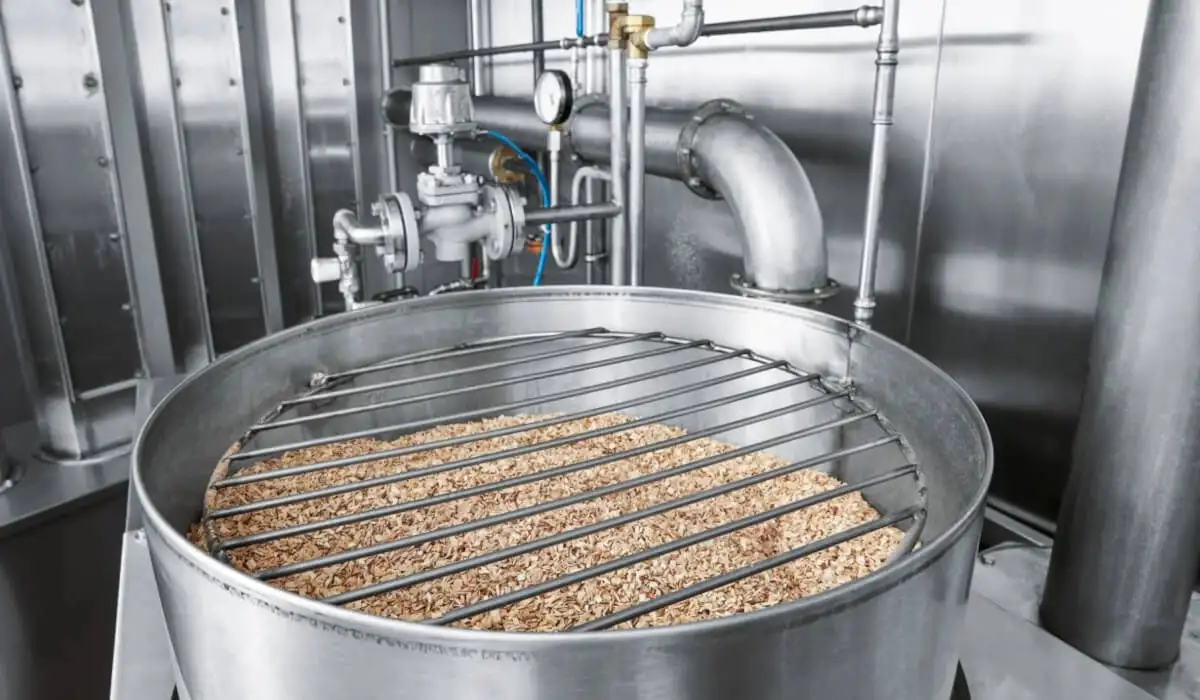

Промышленная емкость из нержавеющей стали, клапаны и манометры, иллюстрирующие использование пневматических или гидравлических компонентов в гигиенической промышленности.

Гидравлика в этой области используется редко, главным образом из-за риска утечки масла.

II. Машиностроение и тяжелая промышленность

Здесь преобладает гидравлика:

Гидравлические прессы с давлением от нескольких тонн до нескольких тысяч тонн.
Инжекторные машины для пластмасс, в которых гидравлика отвечает за быстрые и мощные движения закрывающего форму устройства.
Строительные машины: экскаваторы, погрузчики, краны, подъемники – везде, где требуются большие силы в небольшом пространстве.

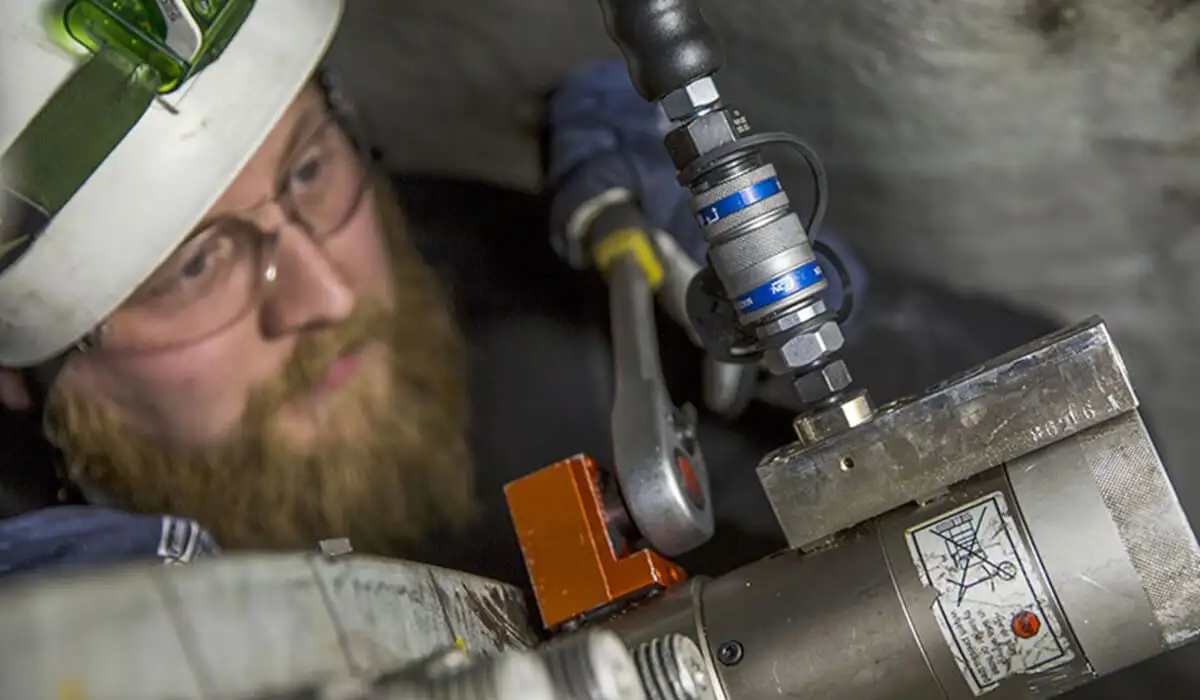

Работник использует гидравлический моментный ключ с быстроразъемным соединением для затягивания больших болтов во время монтажа или ремонта промышленной установки.

Однако в некоторых областях пневматика также находит применение:

управление клапанами,
вспомогательные приводы,
вспомогательные приводы в машинах.

Festo поставляет элементы, которые могут работать с гидравлическими системами:

электромагнитные клапаны,
датчики давления,
модули контроля потока.

III. Автомобильная промышленность

Пневматика играет огромную роль:

на сборочных линиях (приводы для роботов, захваты),
в прессах с небольшим давлением,
в испытательных системах (например, проверка герметичности).

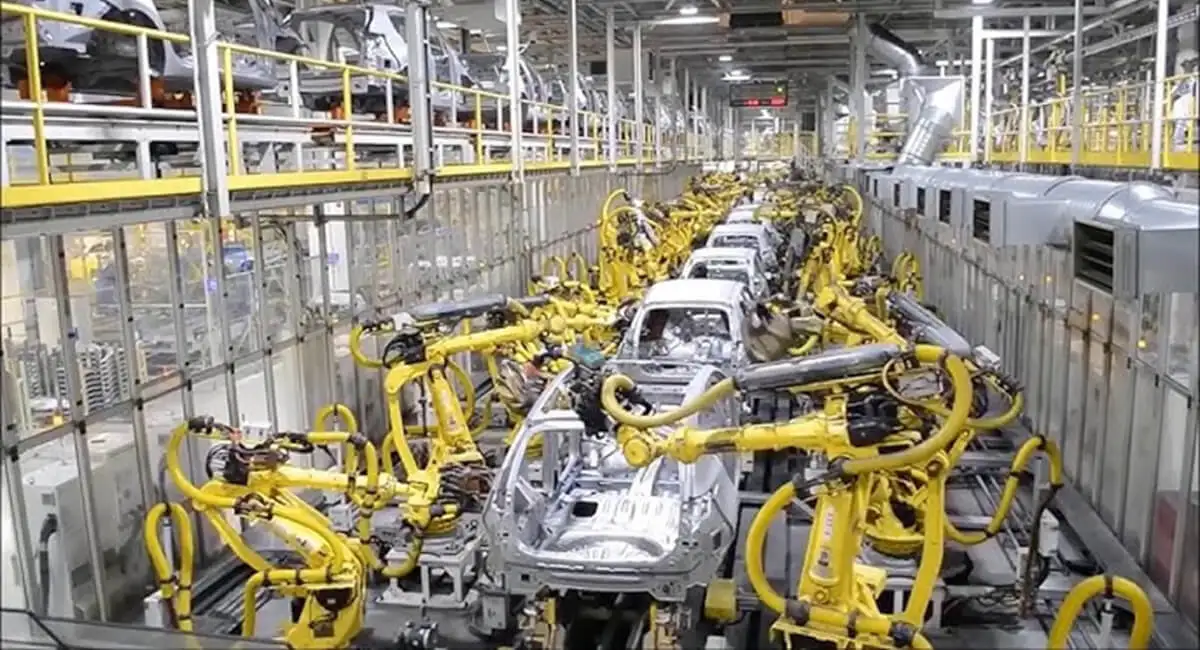

Производственная линия на автомобильном заводе, где используются промышленные роботы-манипуляторы, управляемые пневматическими или гидравлическими системами, для сборки кузовов автомобилей.

В свою очередь, гидравлика применяется там, где требуются очень большие силы:

прессы для штамповки элементов кузова,
машины для литья алюминия под давлением,
погрузочные тестеры.

На практике автомобильный завод использует обе технологии в зависимости от этапа производства.

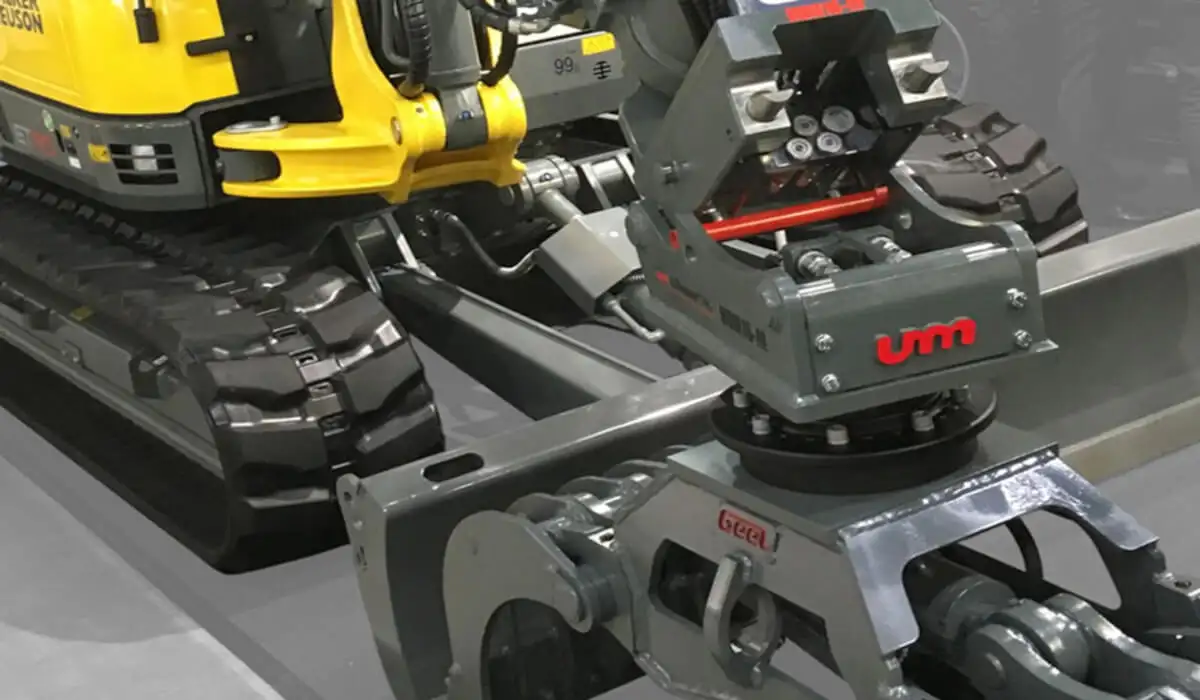

Фрагмент строительной техники, вероятно, мини-экскаватора, с автоматическим быстросъемным устройством (квик-каплером), использующим гидравлические соединения.

IV. Электронная промышленность

Здесь царит пневматика:

быстрые манипуляторы,
вакуумные системы для перемещения щекотливых компонентов,
автоматические системы монтажа интегральных схем.

Чистота, небольшие усилия и высокая динамика движения – ключевые преимущества пневматики в этой области.

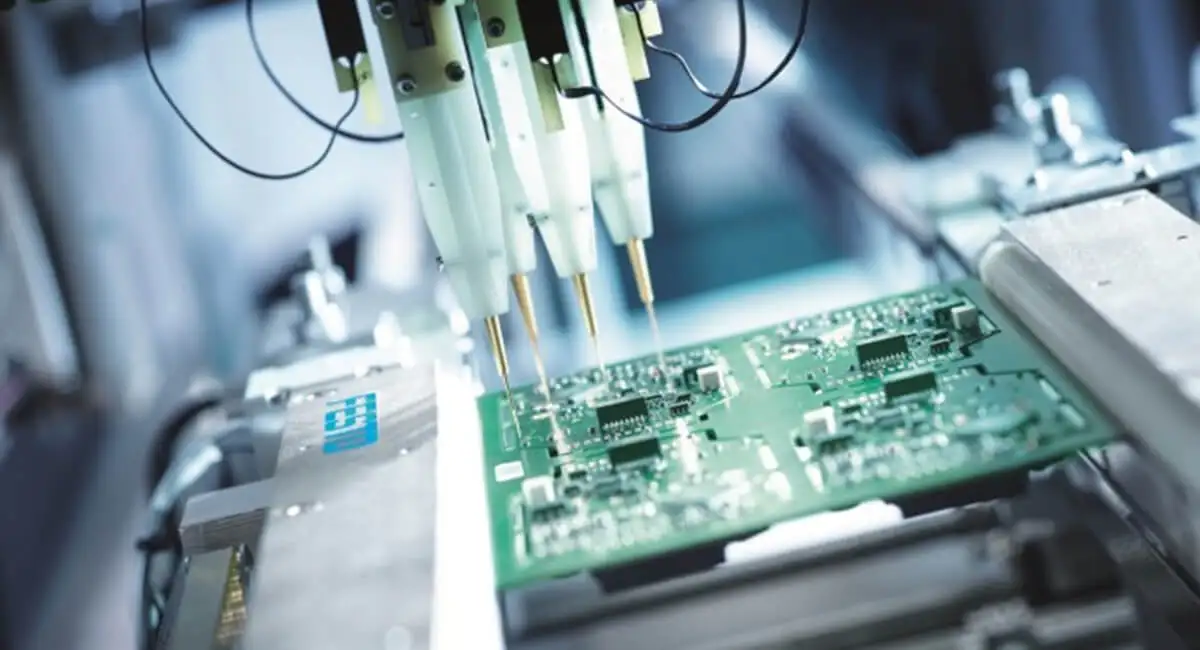

Высокоточный процесс размещения электронных компонентов на печатной плате с помощью автоматизированного оборудования, использующего точные исполнительные механизмы (возможно, пневматические).

Развитие и будущее

В промышленности все чаще встречаются гибридные системы, в которых пневматика и гидравлика работают вместе. Примеры:

машины, в которых гидравлика отвечает за большие силы, а пневматика – за быстрый возврат элементов в исходное положение,
прессы с быстрым пневматическим подходом поршня, а затем гидравлическим прижатием,
промышленные работы, использующие гидравлику для приводов главных осей, а пневматику в захватах.

Это более дорогие решения, но зачастую гораздо более энергоэффективные.

Визуализация индикатора энергоэффективности на фоне современной автоматизированной производственной линии, демонстрирующая важность оптимизации систем.

Обе технологии двигаются в направлении Индустрии 4.0, однако пневматика имеет здесь преимущество:

Более простые системы,
Низкие затраты на интеграцию датчиков,
Более простое управление большим количеством приводов.

Festo интенсивно инвестирует в цифровизацию:

Аналитические платформы Festo AX для прогнозирования отказов (predictive maintenance),
компоненты, совместимые с IO-Link, позволяющие проводить дистанционную диагностику,
интеллектуальные клапаны с цифровой коммуникацией.

В гидравлике цифровизация сложнее из-за более высоких затрат на пропорциональные клапаны и более сложный контроль давления и потока.
