Пневматика чи гідравліка?

Пневматика та гідравліка – відмінності, подібності, застосування

Пневматичні та гідравлічні приводи вже протягом десятиліть є основою автоматизації промислових процесів. Хоча обидві технології служать для передачі сили та виконання механічної роботи, вони істотно відрізняються за технічними параметрами, вартістю, можливостями застосування та характеристиками роботи. Вибір однієї з них може бути ключовим з точки зору ефективності, безпеки, точності або витрат на технічне обслуговування.

У цій статті ми проведемо детальне порівняння пневматики та гідравліки в промисловому контексті. Ми обговоримо як відмінності, так і області, в яких ці технології перетинаються. Ми також представимо приклади пропозиції Festo, лідера в галузі пневматики та рішень для промислової автоматизації.

Основи дії – робочі середовища та принцип роботи

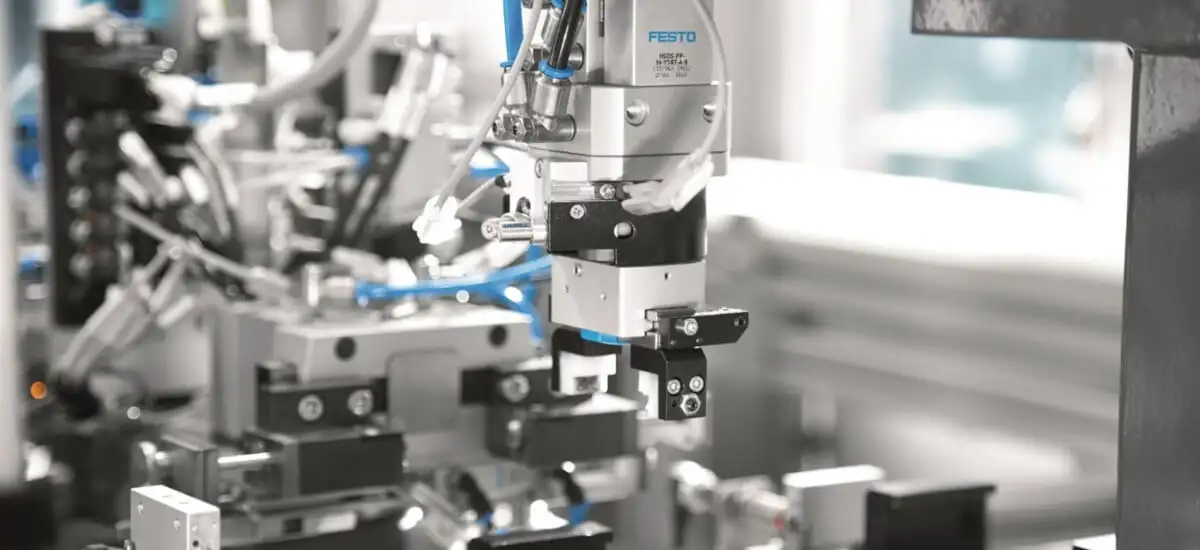

Пневматика

Пневматика – це техніка, в якій робочим середовищем є стиснене повітря. Принцип дії базується на використанні енергії стисненого газу для генерації сили та руху. Ключові характеристики пневматичного середовища:

• стисливість повітря, що забезпечує гнучкість, але й певні обмеження в точності руху,
• відсутність ризику витоку рідини,
• легка доступність повітря та низька вартість середовища,
• безпечне використання в середовищах, що становлять вибухонебезпеку.

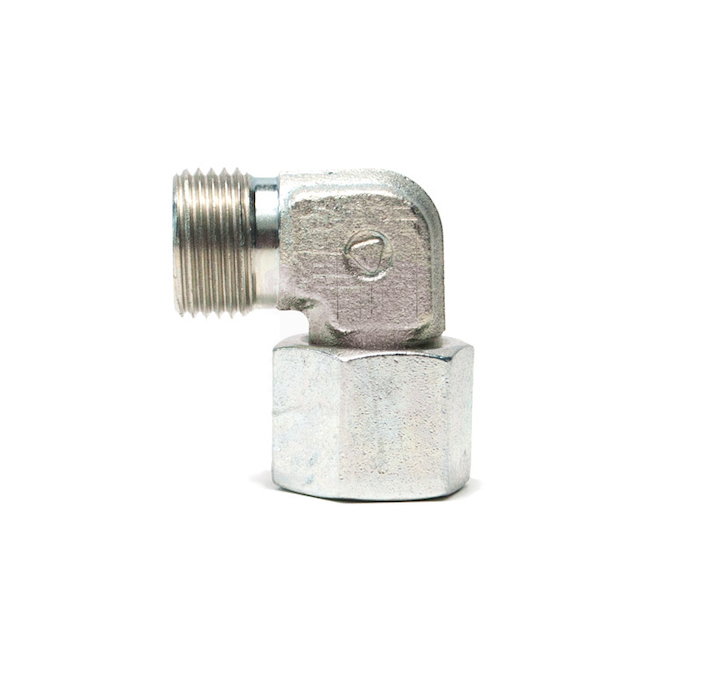

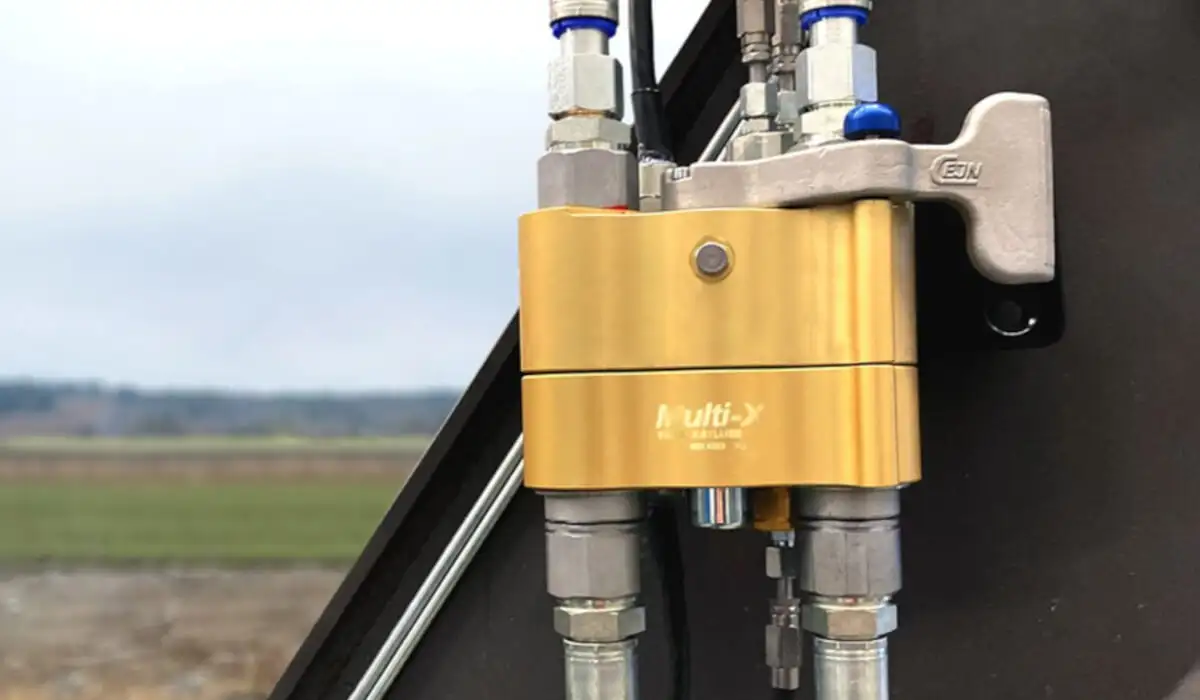

Гідравліка

Гідравліка використовує рідину (найчастіше гідравлічну оливу) як робоче середовище. Рідина практично не стискається, що дозволяє точно передавати силу і великі навантаження.

Характерні особливості:

• нестисливість середовища, що забезпечує високу жорсткість системи,
• здатність передавати дуже великі сили при відносно невеликих розмірах компонентів,
• вищі робочі тиски (до 700 бар, а в спеціальних застосуваннях навіть більше),
• ризик витоку масла і пов'язані з цим екологічні наслідки.

Параметр	Пневматика	Гідравліка
Робоче середовище	Стиснене повітря	Гідравлічна олива
Робочий тиск	6 – 10 бар (стандарт)	70 – 700 бар (типовий)
Сила, що генерується	До кількох кН (зазвичай)	До кількох сотень тонн
Точність позиціонування	Середня, схильність до еластичності	Високі, жорсткі системи
Швидкість руху	Висока (до кількох м/с)	Середній (типово 0,5 – 1 м/с)
Шум від роботи	Вища	Нижня
Ризик протікання	Низький	Високий
Безпека	Високий, негорючий середній	Ризик пожежі через протікання
Витрати на встановлення	Низький/середній	Високий
Експлуатаційні витрати	Низький (повітря вільне)	Високий (масло, технічне обслуговування)
Чистота середовища	Висока (повітря)	Низький рівень витоків

Передача сили – технологічні відмінності

Пневматика

Закон Паскаля говорить, що тиск у закритій газовій системі розподіляється рівномірно. Однак стиснене повітря є стисливим. Це робить пневматику:

• генерує швидкі рухи (висока динаміка),
• схильна до «пружності» – елементи можуть злегка «прогинатися» під навантаженням,
• менш придатна для точного підтримання постійної сили або положення.

Тому пневматика чудово підходить для застосувань, що вимагають швидких, повторюваних рухів, де сили не дуже великі.

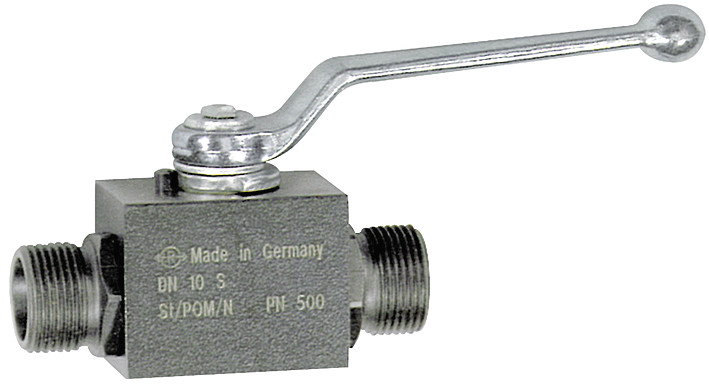

Гідравліка

Нестисливість рідини забезпечує:

• дуже точне передавання сили,
• мінімальні деформації системи,
• стабільність навіть при дуже великих навантаженнях.

Тому гідравліка є незамінною в пресах, будівельних машинах, інжекторних машинах або пристроях, що вимагають величезних зусиль.

Точність і повторюваність рухів

• Пневматика: толерантність у кілька десятих міліметра в позиціонуванні є нормою. Для досягнення вищої точності необхідно застосовувати пропорційні клапани, регулятори тиску та датчики положення.
• Гідравліка: дозволяє позиціонувати з точністю до сотих міліметра. Це важливо в машинах з ЧПУ, пресах або важкій робототехніці.

Споживання енергії

Стиснення повітря є енергоємним процесом. Приблизно 70-80% енергії компресора перетворюється на тепло. Гідравліка, хоча і вимагає насосів, зазвичай має вищу ефективність перетворення механічної енергії.

Однак гідравлічні витоки та необхідність підтримки тиску в системі можуть спричиняти значні втрати енергії та експлуатаційні витрати.

Чистота та безпека

• Пневматика не створює витоків рідини, не забруднює продукти та навколишнє середовище. Вона ідеально підходить для харчової, фармацевтичної промисловості та скрізь, де пріоритетом є чистота.
• Гідравліка при витоках може бути проблематичною. Масло може погіршувати якість продукції, забруднювати навколишнє середовище та становити небезпеку пожежі.

Типові застосування в промисловості

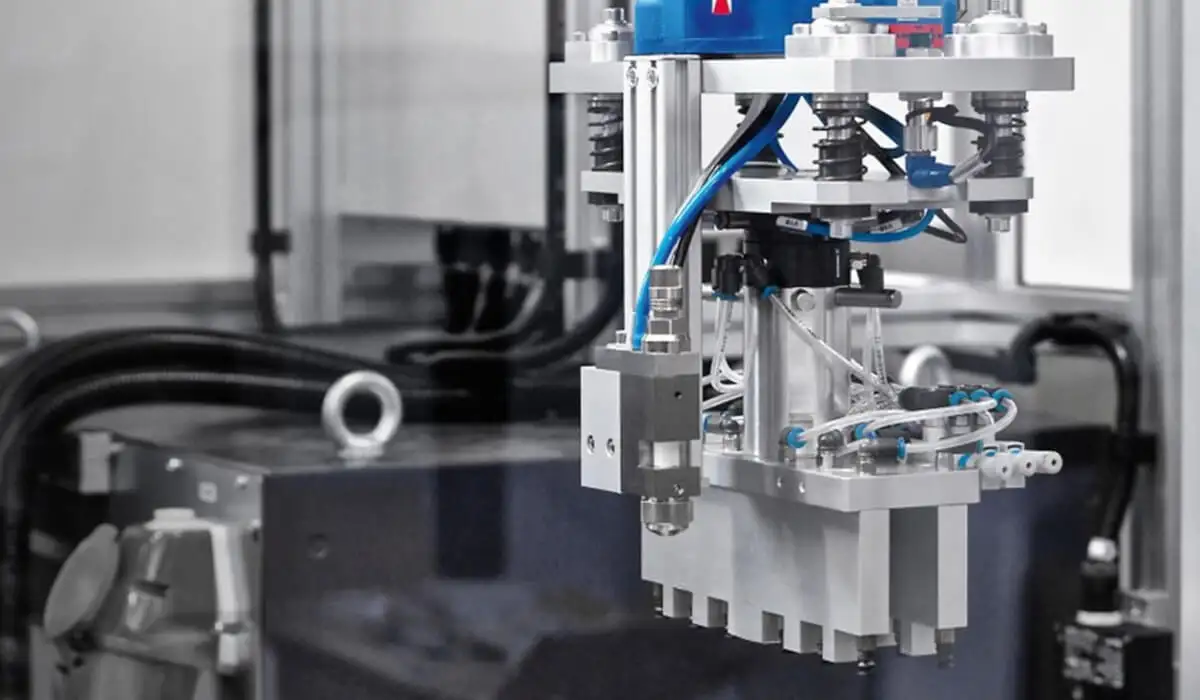

Пневматика:

• складальні лінії
• маніпулятори, захвати
• сортування та транспортування елементів
• харчова, фармацевтична промисловість
• легкі пневматичні преси
• пакувальні машини
• робототехніка в легкій промисловості.

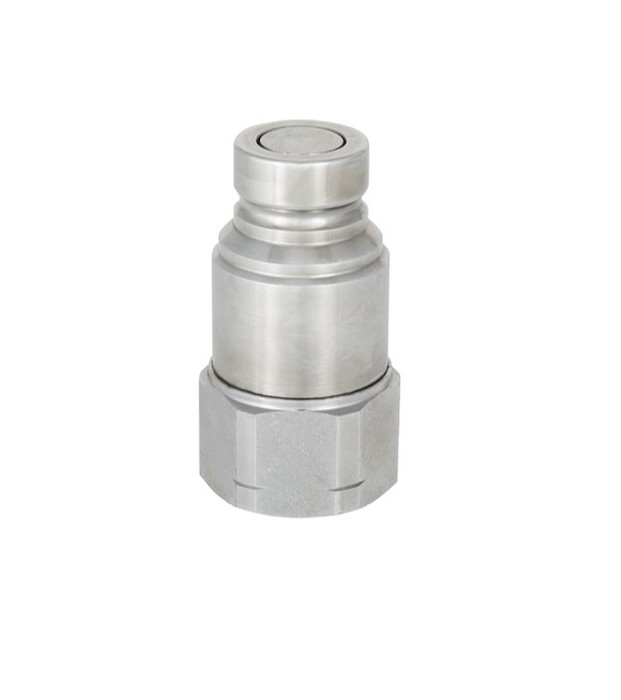

Гідравліка:

• преси з тиском у сотні тонн
• будівельні та сільськогосподарські машини
• інжектори для пластмас

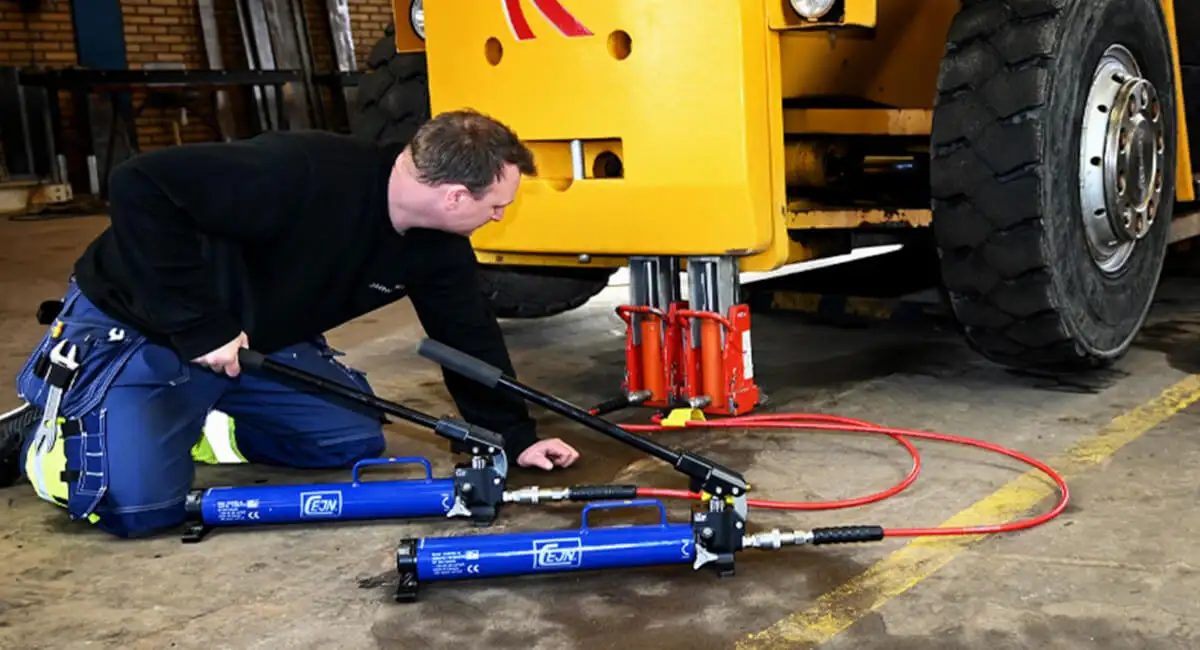

• підйомні пристрої
• металургійні та гірничі машини
• гальмівні системи у важких машинах
• крани, підйомники, ліфти.

Коли вибрати пневматику, а коли гідравліку?

Пневматика – вибирайте, коли:

• потрібні швидкі, короткі рухи,
• сили помірні (до декількох кілоньютонів),
• важлива чистота (харчова, медична галузь),
• важлива простота і низькі витрати на обслуговування,
• важлива безпека в зонах, де існує небезпека вибуху.

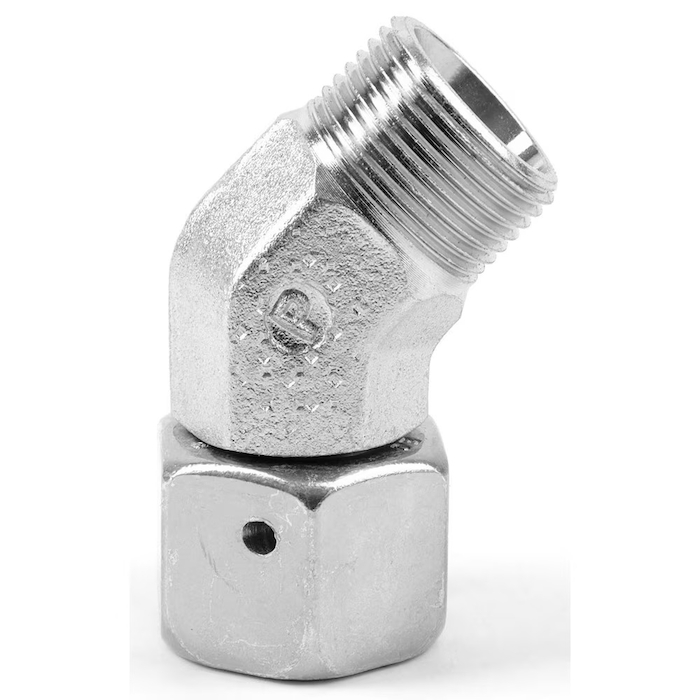

Гідравліка – вибирайте, коли:

• необхідні дуже великі сили (преси, будівельні машини),
• необхідна висока жорсткість і точне позиціонування,
• робота має безперервний характер при великому навантаженні,
• простір обмежений, а необхідна сила дуже велика (гідравліка забезпечує більшу силу при менших силових циліндрах).

Пневматика та гідравліка в окремих галузях промисловості

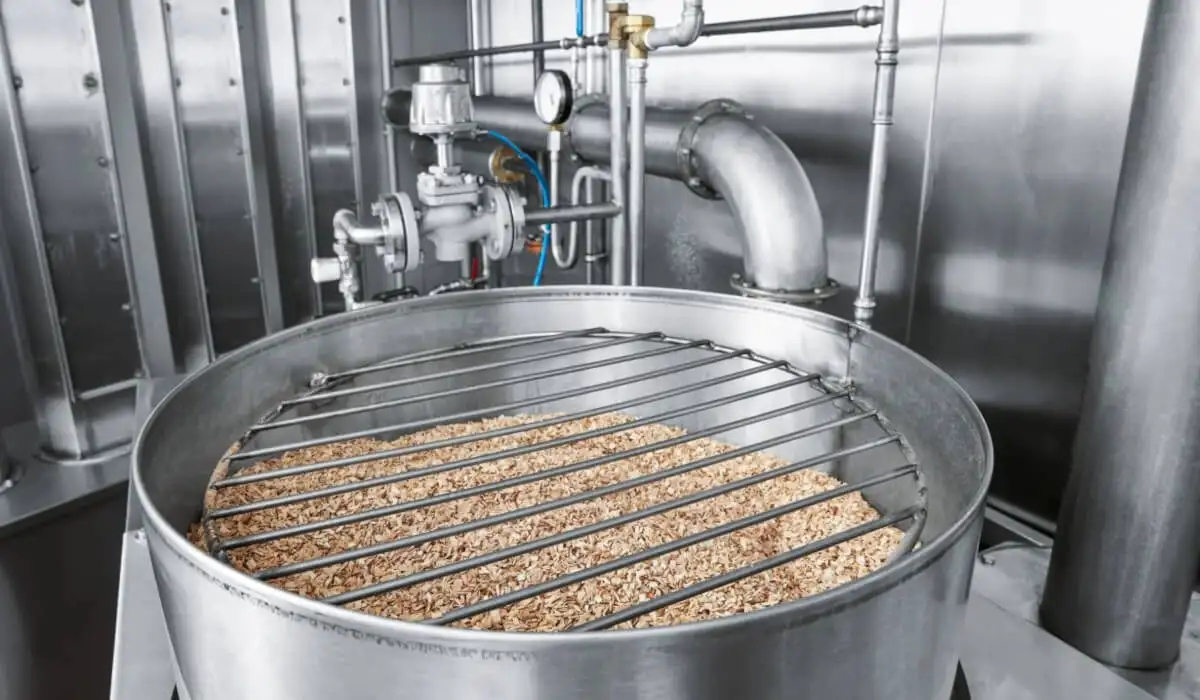

I. Харчова та фармацевтична промисловість

Пневматика в цих галузях не має конкурентів. Основні причини:

• Відсутність ризику витоку рідини, яка може забруднити продукцію.
• Робоче середовище (повітря) є чистим і нетоксичним.
• Легкість миття та дотримання гігієни.
• Компоненти можуть бути виготовлені з нержавіючої сталі, стійкої до миючих засобів та миття під високим тиском.

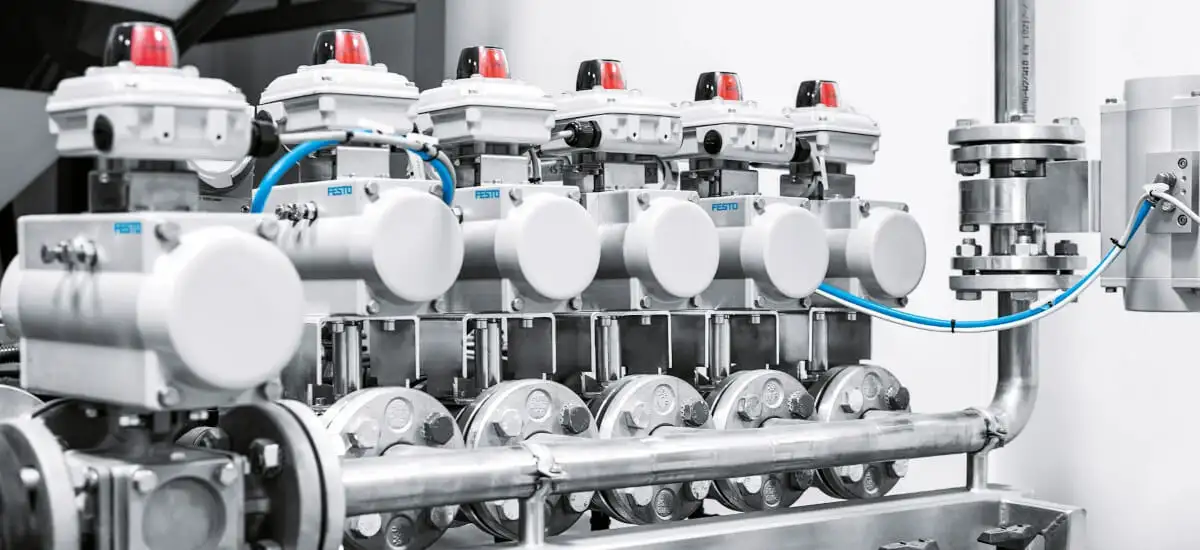

Festo пропонує спеціальні продукти:

• Силові циліндри CRDSNU, виготовлені з нержавіючої сталі AISI 304 або 316L.
• Клапани та з'єднувальні елементи з нержавіючої сталі.
• Датчики тиску, що відповідають вимогам FDA.

Гідравліка в цій галузі використовується рідко, головним чином через ризик витоку масла.

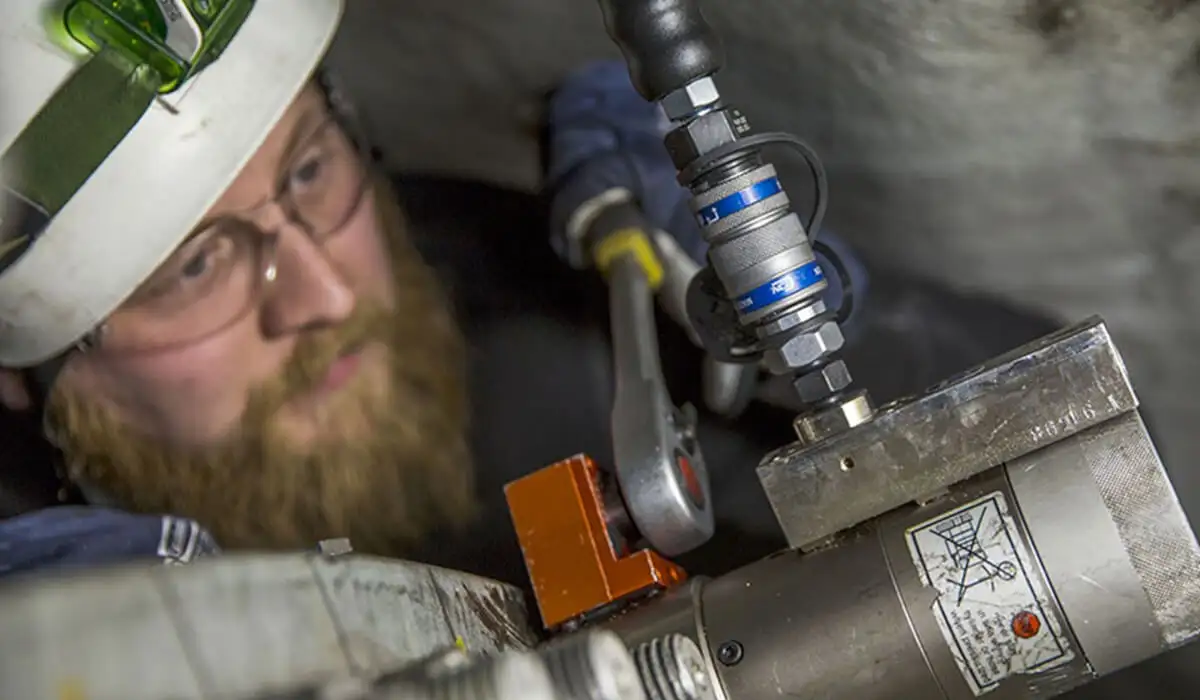

II. Машинобудування та важка промисловість

Тут переважає гідравліка:

• Гідравлічні преси з тиском від декількох тонн до навіть декількох тисяч тонн.
• Інжекторні машини для пластмас, в яких гідравліка відповідає за швидкі та потужні рухи пристрою, що закриває форму.

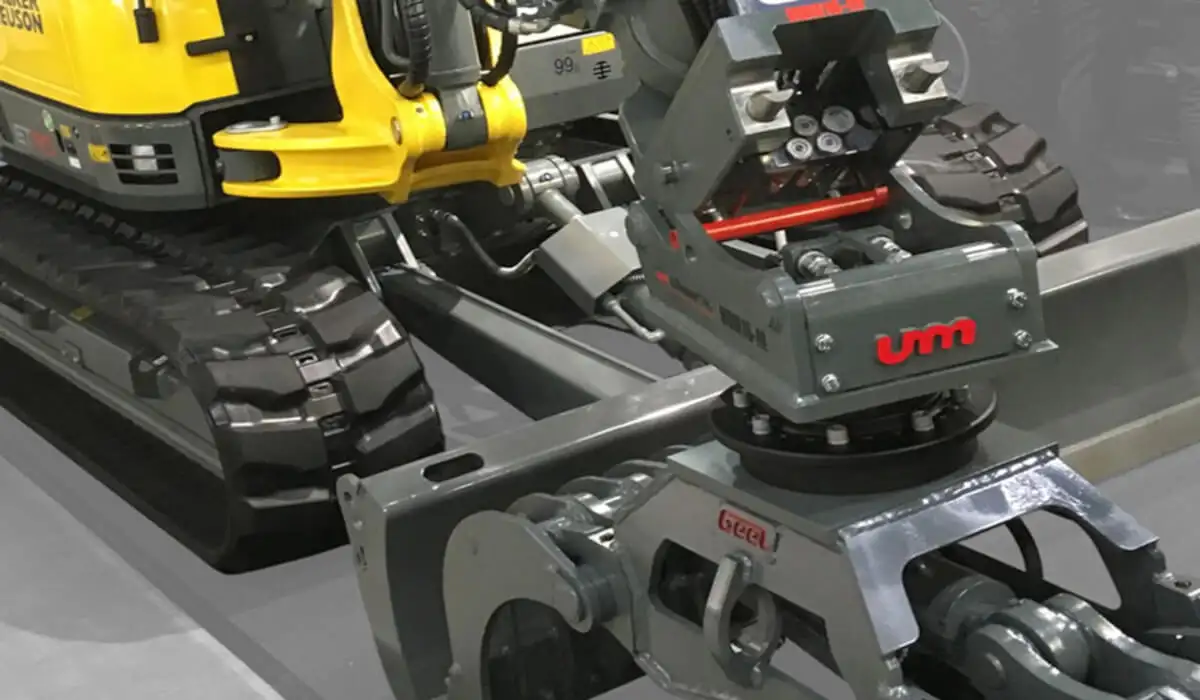

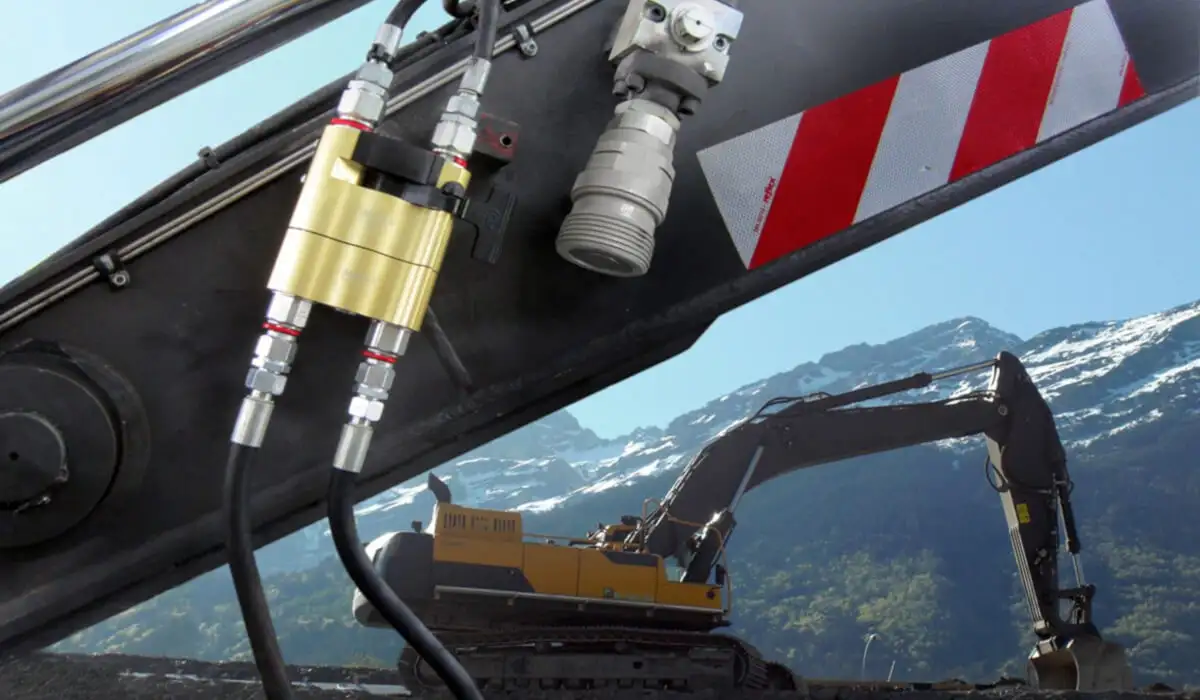

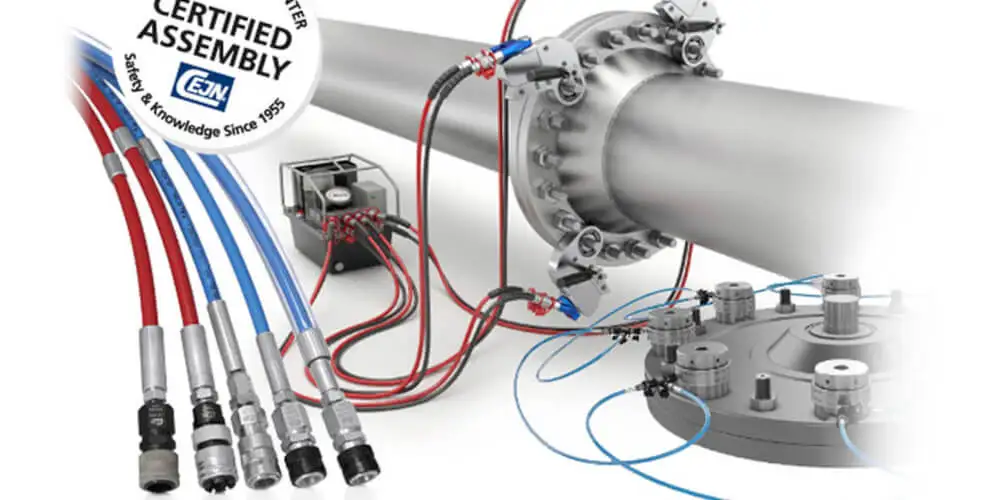

• Будівельні машини: екскаватори, навантажувачі, крани, підйомники – скрізь, де потрібні великі сили в невеликому просторі.

Однак у деяких сферах пневматика також знаходить застосування:

• керування клапанами,
• допоміжні приводи,
• допоміжні приводи в машинах.

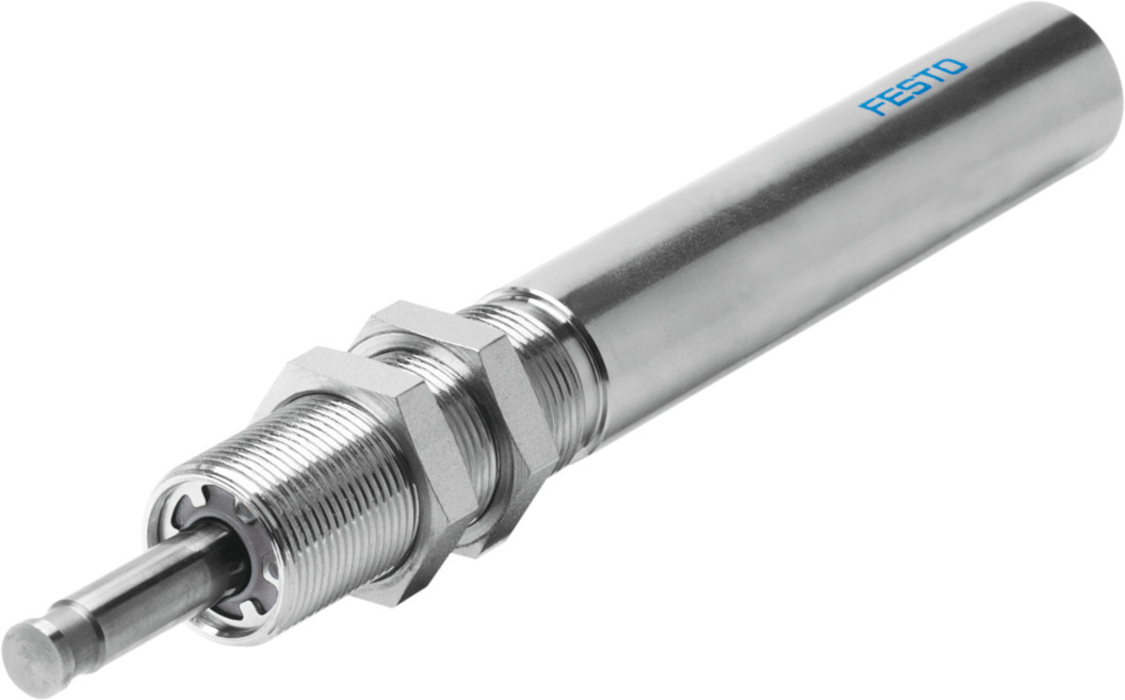

Festo постачає елементи, які можуть працювати з гідравлічними системами:

• електромагнітні клапани,
• датчики тиску,
• модулі контролю потоку.

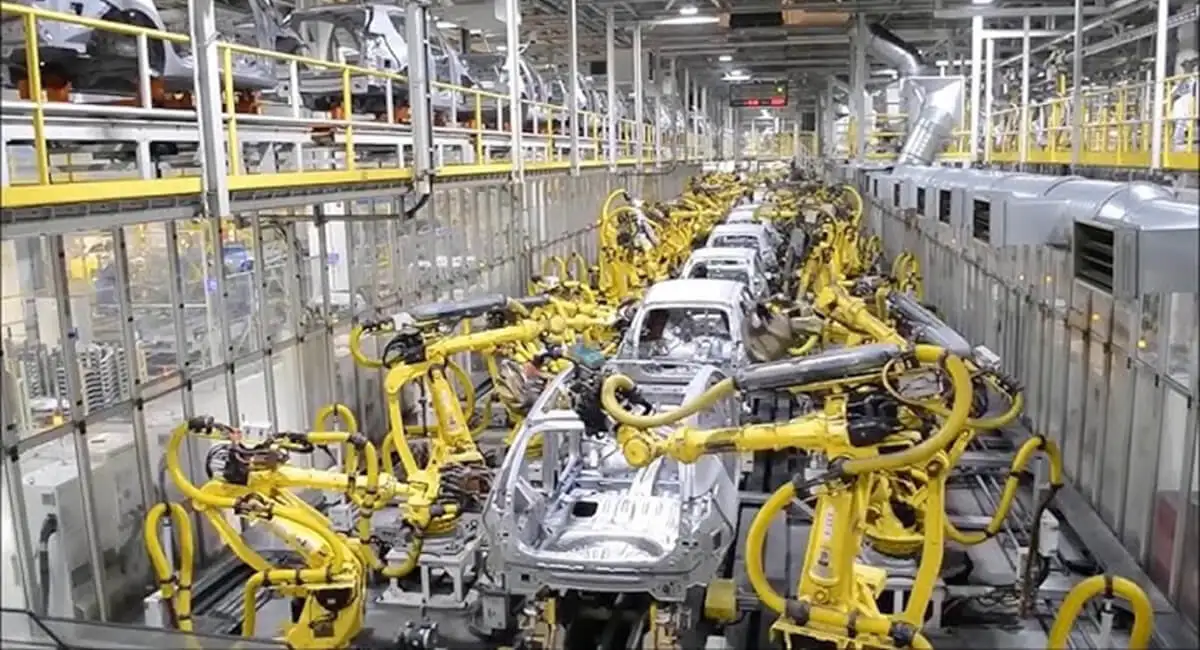

III. Автомобільна промисловість

Пневматика відіграє величезну роль:

• на складальних лініях (приводи для роботів, захвати),
• у пресах з невеликим тиском,
• у випробувальних системах (наприклад, перевірка герметичності).

У свою чергу, гідравліка застосовується там, де потрібні дуже великі сили:

• преси для штампування елементів кузова,
• машини для лиття алюмінію під тиском,
• навантажувальні тестери.

На практиці автомобільний завод використовує обидві технології, залежно від етапу виробництва.

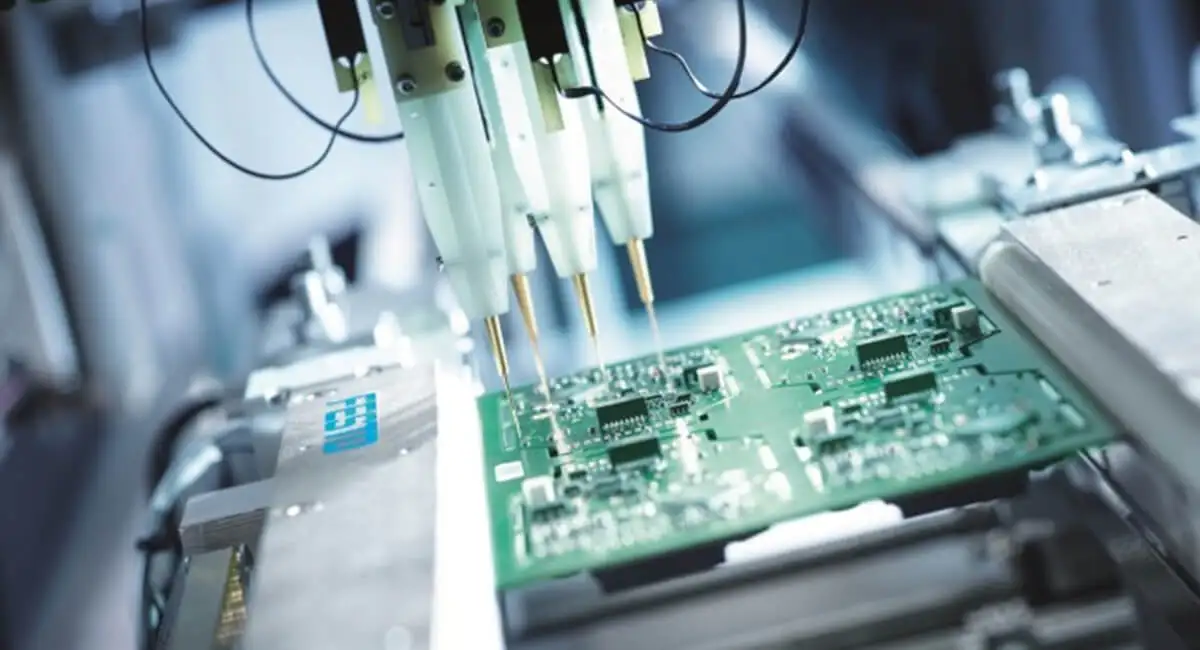

IV. Електронна промисловість

Тут панує пневматика:

• швидкі маніпулятори,
• вакуумні системи для переміщення делікатних компонентів,
• автоматичні системи монтажу інтегральних схем.

Чистота, невеликі зусилля та висока динаміка руху — це ключові переваги пневматики в цій галузі.

Розвиток і майбутнє

У промисловості все частіше зустрічаються гібридні системи, в яких пневматика і гідравліка працюють разом. Приклади:

• машини, в яких гідравліка відповідає за великі сили, а пневматика — за швидке повернення елементів у вихідне положення,
• преси з швидким пневматичним підходом поршня, а потім гідравлічним притисканням,
• промислові роботи, які використовують гідравліку для приводів головних осей, а пневматику в захватах.

Це дорожчі рішення, але часто значно більш енергоефективні.

Обидві технології рухаються в напрямку Індустрії 4.0, проте пневматика має тут перевагу:

• Простіші системи,
• Нижчі витрати на інтеграцію датчиків,
• Простіше управління великою кількістю приводів.

Festo інтенсивно інвестує в цифровізацію:

• Аналітичні платформи Festo AX для прогнозування відмов (predictive maintenance),
• компоненти, сумісні з IO-Link, що дозволяють проводити дистанційну діагностику,
• інтелектуальні клапани з цифровою комунікацією.

У гідравліці цифровізація є складнішою через вищі витрати на пропорційні клапани та більш складний контроль тиску і потоку.

Екологія та витрати

Пневматика

üПовітря є безкоштовним, але витрати на стиснення є високими.

üНемає витоків рідини, що є вигідним для навколишнього середовища.

üВисокий рівень шуму (компресори, випуск повітря) вимагає використання глушників.

üЕнергоємність систем стисненого повітря змушує все більше уваги приділяти економії (наприклад, системи Festo для виявлення витоків).

Гідравліка

üЗазвичай більш енергоефективна в безперервній роботі, ніж пневматика.

ûВитоки масла є небезпечними для навколишнього середовища.

ûВисокі витрати на утилізацію відпрацьованих масел.

ûБільша складність у підтримці чистоти в системі.
