Профессиональный монтаж спутниковой системы SAT

Монтаж разъема, штекера типа F – антенная установка с мультипереключателем

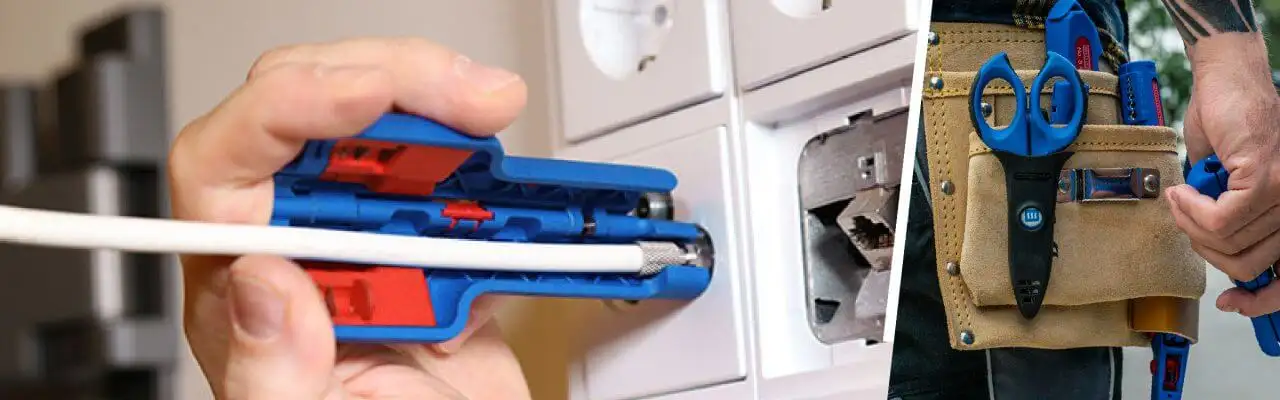

Изолируйте коаксиальный кабель и установите разъем F с помощью одного инструмента.

Вы хотите самостоятельно установить систему SAT, например, на крыше односемейного дома? А может, как сотрудник компании вы регулярно, профессионально и квалифицированно устанавливаете большие мультипереключатели в жилых домах? А может быть, вы просто хотите установить антенный кабель с вилками в гостиной доме и удобно подключить его к телевизору и распределительной коробке. Независимо от причин, по которым вы попали к нам, в этой статье мы расскажем вам, без каких инструментов вам не обойтись в вашем проекте и как вы можете их использовать для снятия изоляции с коаксиального кабеля и установки F-разъемов.

Один инструмент, три функции

Кроме специальных знаний, наиболее важным в электромонтажных работах является соответствующий инструмент. Это кредо относится также к SAT-соединениям. Особенно если вам часто приходится устанавливать большие мультипереключатели и у вас часто есть толстые пальцы от откручивания многих F-разъемов, было бы хорошо использовать инструмент, который облегчит работу. Одним из таких инструментов является наш WEICON TOOLS Coax Stripper No. 1 F Plus.

Достоинства:

• благодаря двойной резке коаксиальные кабели диаметром 6-8 мм можно удалять с помощью этого инструмента за один рабочий шаг.
• специальные зажимные губки облегчают скручивание F-соединений на кабеле.
• Встроенный открытый шестигранник шириной 11 мм обеспечивает быстрый монтаж или демонтаж F-соединителей.

Как этот инструмент работает?

Независимо от того, хотите ли вы оборудовать только один антенный кабель разъемами или хотите установить небольшой SAT-разветвитель, конвертер или мультипереключатель – метод работы с Coax Stripper No. 1 F Plus всегда одинаков. Ниже мы объясняем в 2 шагах, как это работает:

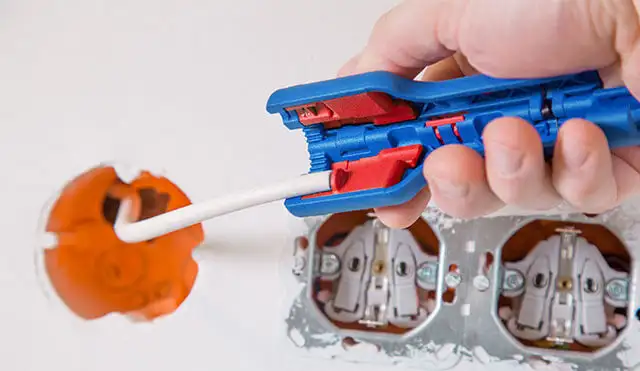

Шаг 1: Снятие изоляции с коаксиального кабеля

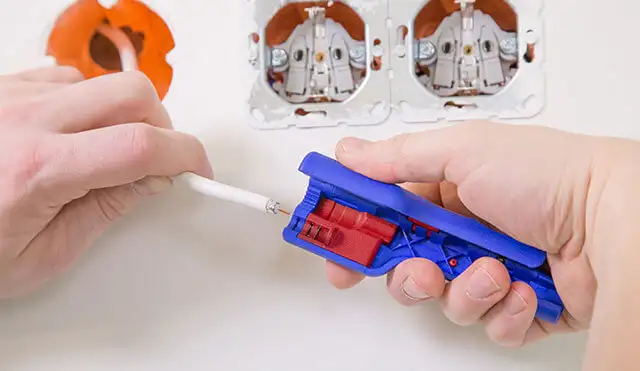

Поместите кабель как можно дальше в лоток с двумя лезвиями, чтобы снять коаксиальный кабель. Если затем перерезать кабель двумя-тремя оборотами, вы удалите внешнюю оболочку, оплетку и экранирующую фольгу, а также диэлектрик в один шаг. После этого обнажается внутренний проводник, также называемый сердцевиной.

Укорочение кабеля

Чтобы аккуратно укоротить коаксиальный кабель перед удалением изоляции, лучше использовать ножницы для кабелей, такие как наши № 35.

Шаг 2: Прикручивание и монтаж F-разъема

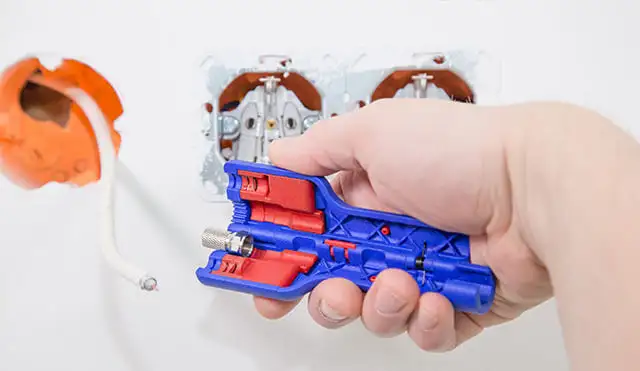

Теперь зажмите F-разъем в челюстях инструмента для снятия изоляции, как показано на рисунке, а затем прикрутите его к кабелю.

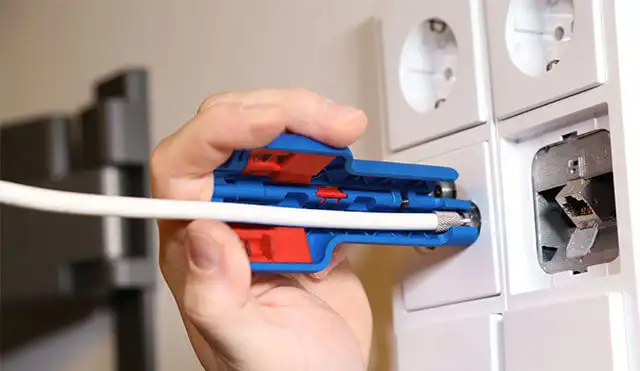

Для подключения к распределителю – в этом примере к предварительно установленной антенной розетке – используйте открытый шестигранник инструмента.

Сменные лезвия

Для Coax Stripper No. 1 F Plus доступны опциональные лезвия для снятия изоляции на другие определенные расстояния (например, винтовые соединения F: 6/4 мм).

Пример модуля LNB

Вышеуказанные пошаговые инструкции объясняют одно: функция 3 в 1 инструмента очень удобна, даже если вы хотите самостоятельно установить систему SAT. Например, если вы хотите заменить LNB, вам понадобится только съемник изоляции и отвертка. Поместите шестигранник на установленный кабель, ослабьте соединение F, замените LNB и, если нужно, соединение F, установите их снова – и все готово.

В конечном итоге, инструмент действительно облегчает работу – особенно, когда нужно выполнить много соединений одновременно.
