Професійний монтаж супутникової системи SAT

Монтаж роз'єму, штекера типу F – антенна установка з мультиперемикачем

Ізолюйте коаксіальний кабель і встановіть роз'єм F за допомогою одного інструменту.

Ви хочете самостійно встановити систему SAT, наприклад, на даху односімейного будинку? А може, як співробітник компанії, ви регулярно, професійно та кваліфіковано встановлюєте великі мультиперемикачі в житлових будинках? А може, ви просто хочете встановити антенний кабель з вилками у вітальні будинку та зручно підключити його до телевізора та розподільної коробки. Незалежно від причини, з якої ви потрапили до нас, у цій статті ми розповімо вам, без яких інструментів вам не обійтися у вашому проекті та як ви можете їх використовувати для зняття ізоляції з коаксіального кабелю та встановлення F-роз'ємів.

Один інструмент, три функції

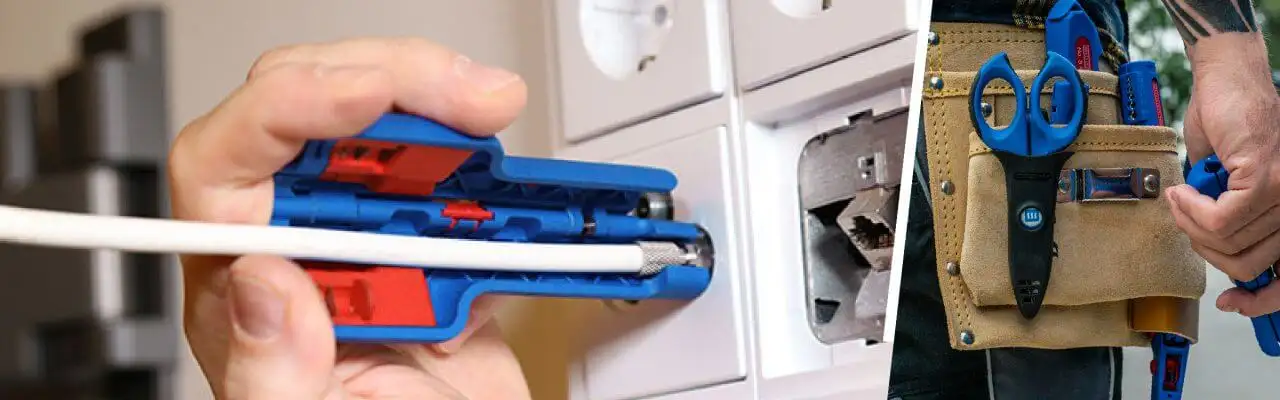

Окрім спеціальних знань, найважливішим у електромонтажних роботах є відповідний інструмент. Це кредо стосується також SAT-з'єднань. Особливо якщо вам часто доводиться встановлювати великі мультиперемикачі і ви часто маєте товсті пальці від відкручування багатьох F-роз'ємів, було б добре використовувати інструмент, який полегшить роботу. Одним з таких інструментів є наш WEICON TOOLS Coax Stripper No. 1 F Plus.

Переваги:

• завдяки подвійному різанню, коаксіальні кабелі діаметром 6-8 мм можна видаляти за допомогою цього інструменту за один робочий крок.
• спеціальні затискні губки полегшують скручування F-з'єднувачів на кабелі.
• вбудований відкритий шестигранник шириною 11 мм забезпечує швидкий монтаж або демонтаж F-з'єднувачів.

Як працює цей інструмент?

Незалежно від того, чи хочете ви обладнати лише один антенний кабель роз'ємами, чи хочете встановити невеликий SAT-розгалужувач, конвертер або мультиперемикач — метод роботи з Coax Stripper No. 1 F Plus завжди однаковий. Нижче ми пояснюємо в 2 кроках, як це працює:

Крок 1: Зняття ізоляції з коаксіального кабелю

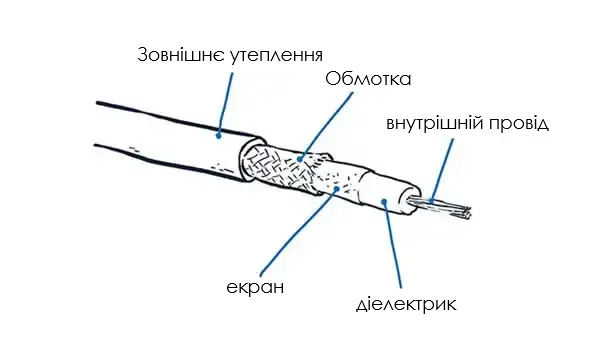

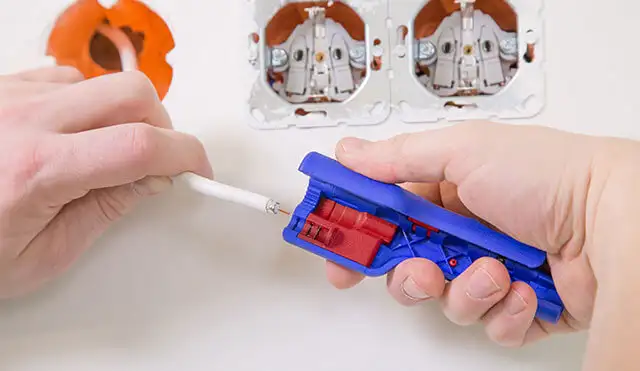

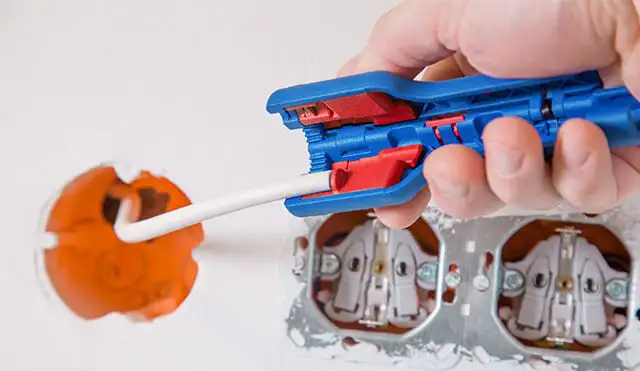

Помістіть кабель якомога далі в лоток з двома лезами, щоб зняти коаксіальний кабель. Якщо потім перерізати кабель двома-трьома обертами, ви видалите зовнішню оболонку, оплетку і екрануючу фольгу, а також діелектрик за один крок. Після цього оголюється внутрішній провідник, який також називається серцевиною.

Укорочення кабелю

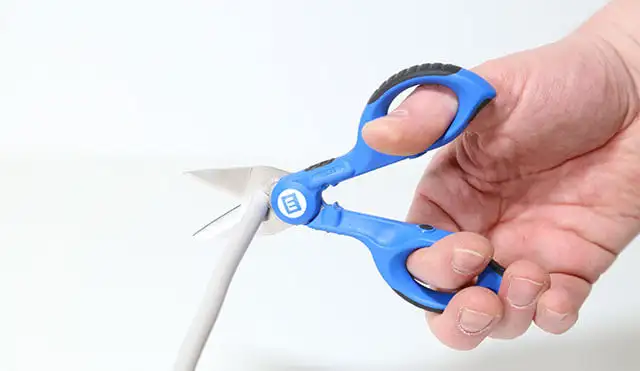

Щоб акуратно укоротити коаксіальний кабель перед видаленням ізоляції, найкраще використовувати ножиці для кабелів, такі як наші № 35.

Крок 2: Прикручування та монтаж F-роз'єму

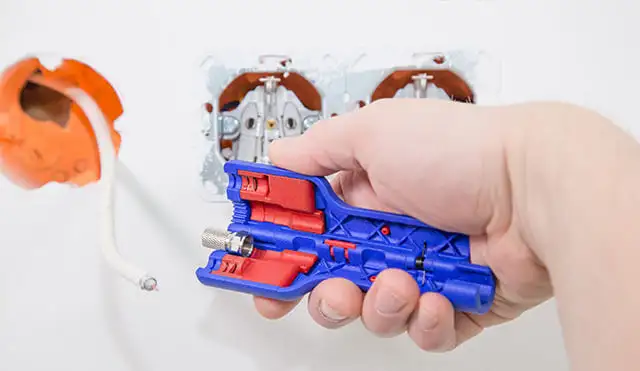

Тепер затисніть F-роз'єм у щелепах інструменту для зняття ізоляції, як показано на малюнку, а потім прикрутіть його до кабелю.

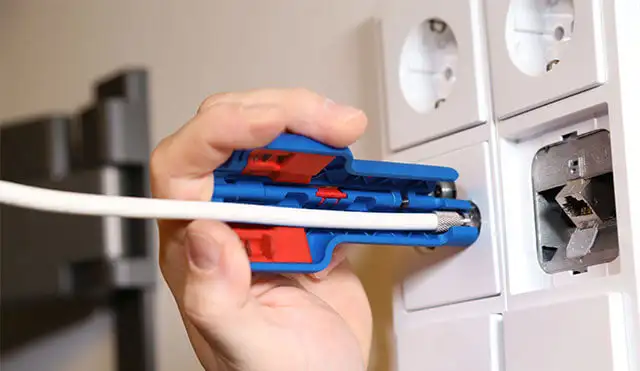

Для підключення до розподільника — в цьому прикладі до попередньо встановленої антенної розетки — використовуйте відкритий шестигранник інструменту.

Змінні леза

Для пристрою Coax Stripper No. 1 F Plus доступні опціональні леза для зняття ізоляції на інші визначені відстані (наприклад, гвинтові з'єднання F: 6/4 мм).

Приклад модуля LNB

Вищезазначені покрокові інструкції пояснюють одне: функція 3 в 1 інструменту є дуже зручною, навіть якщо ви хочете самостійно встановити систему SAT. Наприклад, якщо ви хочете замінити модуль LNB, вам знадобиться лише знімач ізоляції та викрутка. Помістіть шестигранник на встановлений кабель, ослабте з'єднання F, замініть LNB і, якщо потрібно, з'єднання F, встановіть їх знову — і все готово.

В кінцевому підсумку, інструмент дійсно полегшує роботу - особливо, коли потрібно виконати багато з'єднань одночасно.
