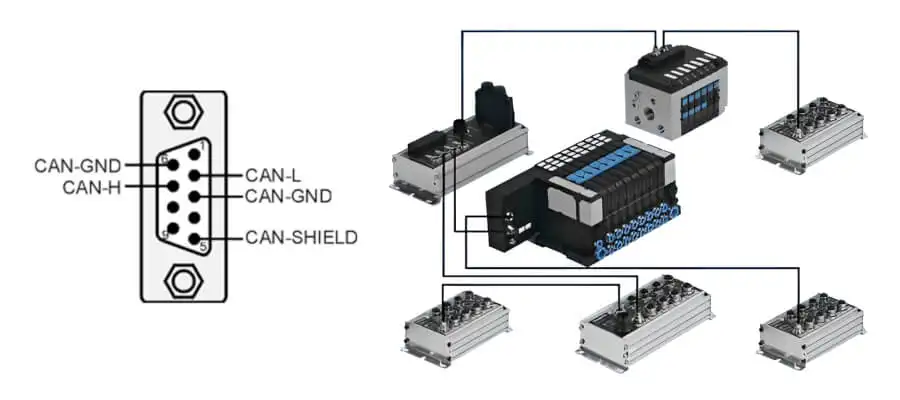

Модуль CAN - Controller Area Network

Что такое протокол коммуникации CANopen?

CANopen — это усовершенствованный протокол связи, разработанный на основе стандарта Controller Area Network (CAN), первоначально созданный компанией Bosch в 80-х годах XX века. CANopen был разработан в целях упрощения интеграции устройств в системы промышленной автоматизации, такие как машины, транспортные средства и системы управления процессами. Он особенно ценится за гибкость, надежность и способность работать в сложных промышленных условиях.

Как работает CANopen?

CANopen работает как протокол высшего уровня для стандарта CAN, определяя подробные механизмы передачи данных, диагностики и управления устройствами. В CANopen каждая сеть состоит из одного мастера (главного устройства) и многих подчиненных устройств, общающихся с помощью общих кадров данных.

Ключевые элементы CANopen:

1. Object Dictionary (OD) – сердце протокола, которое сохраняет все данные, связанные с конфигурацией, диагностикой и управлением устройством. Каждая запись в OD имеет уникальный индекс.
2. PDO (Process Data Object) – используется для обмена данными процесса в режиме реального времени, такими как положение приводов или скорость двигателей.
3. SDO (Service Data Object) – используется для передачи данных конфигурации и диагностики между устройствами.
4. Heartbeat и Node Guarding – механизмы мониторинга, обеспечивающие непрерывность коммуникации между устройствами.

Применение CANopen в промышленности

CANopen применяется в разных отраслях промышленности, особенно там, где требуется надежная коммуникация в режиме реального времени.

Примеры применения:

1. Промышленная автоматика – в системах управления машинами, где CANopen позволяет эффективно управлять пневматическими приводами, двигателями и датчиками.
2. Специальные транспортные средства – в сельскохозяйственных машинах, кранах или погрузчиках протокол позволяет синхронизировать гидравлические, пневматические и управляющие системы.
3. Робототехника – в прецизионных приложениях, требующих скоординированной работы многих осей и инструментов, CANopen обеспечивает быструю передачу данных между элементами.

Роль CANopen в пневматике и промышленной автоматике

В области пневматики, где время реакции и точность имеют ключевое значение, CANopen часто используется для коммуникации между контроллерами и исполнительными элементами, такими как пневматические приводы или клапанные острова.

Преимущества использования CANopen в пневматике:

1. Быстрая реакция системы – механизмы PDO позволяют почти мгновенно обмениваться данными между контроллером и исполнительным устройством.

2. Простота интеграции – стандартизированный Object Dictionary облегчает конфигурацию устройств разных производителей в одной сети.
3. Диагностика в режиме реального времени – благодаря SDO и функциям мониторинга можно быстро обнаруживать и устранять неисправности в пневматических системах.

Предложение компании Festo и CANopen

Festo является мировым лидером в области автоматизации и пневматики, предлагает широкий ассортимент продукции, совместимой с протоколом CANopen. Компания интегрирует этот стандарт во многие свои устройства, что обеспечивает их эффективную работу в современных промышленных системах.

Продукты Festo, поддерживающие CANopen:

1. Клапанные острова:

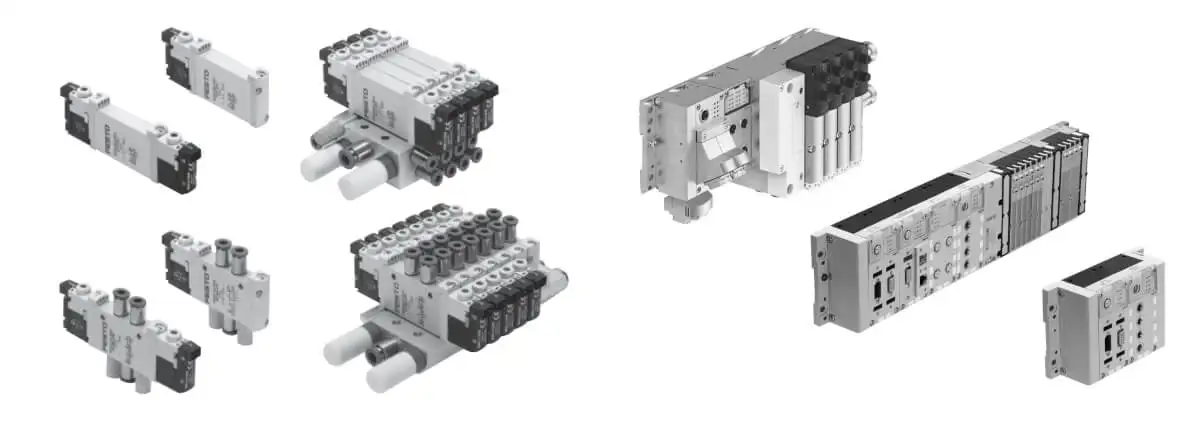

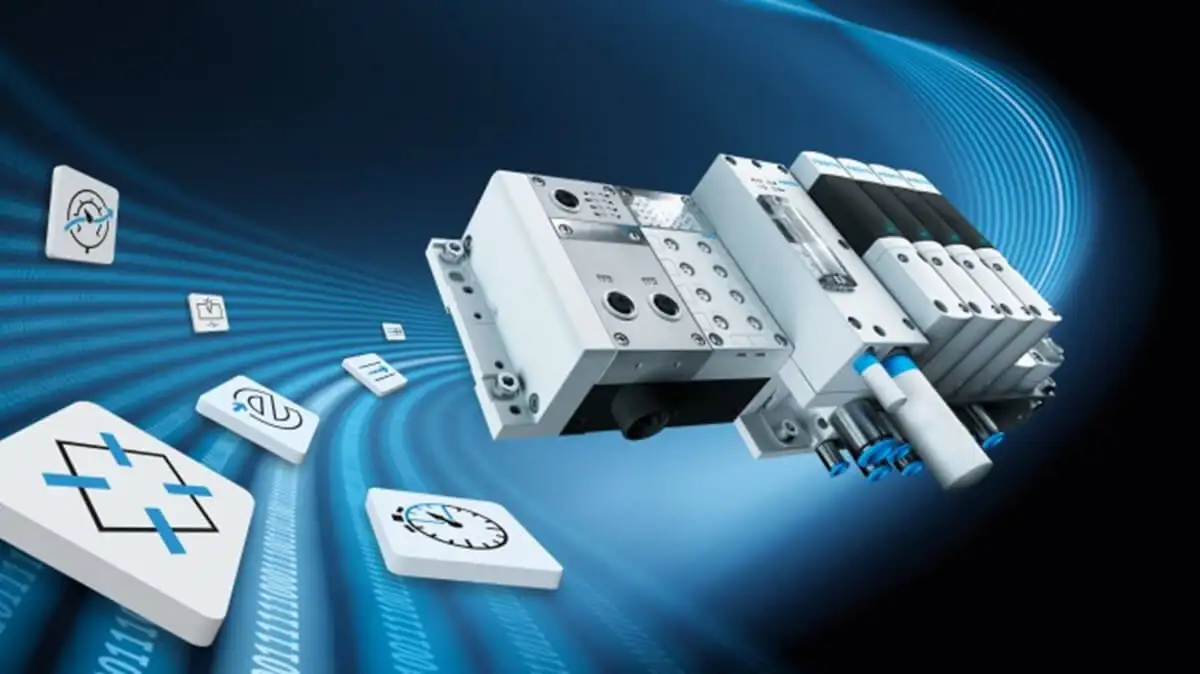

Клапанные острова Festo, такие как VTSA и MPA-L, оснащены интерфейсом CANopen, позволяющим точно управлять клапанами в пневматических системах.

2. Драйверы и контроллеры:

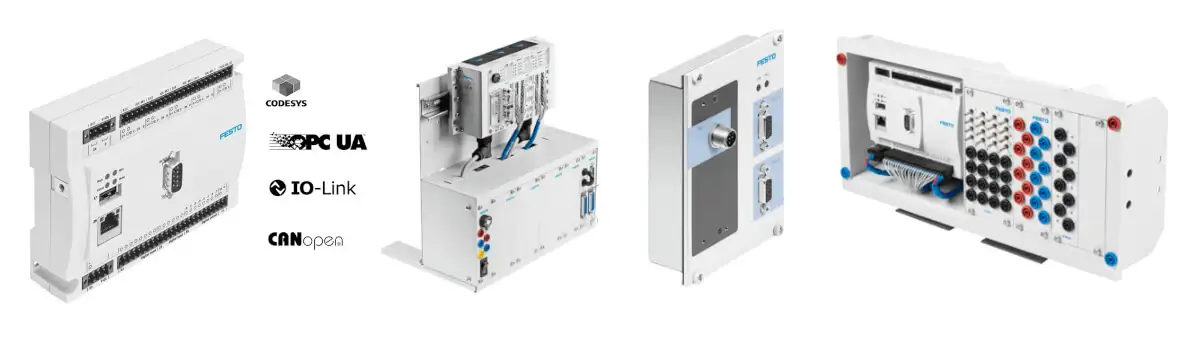

Драйверы Festo, такие как CMMO-ST, поддерживают коммуникацию CANopen, обеспечивая управление осями и другими исполнительными устройствами.

3. Электрические и пневматические приводы:

Электрические приводы серии EPCE и пневмоцилиндры для работы в сетях CANopen, обеспечивая плавную работу в прецизионных приложениях.

4. Датчики и модули ввода/вывода:

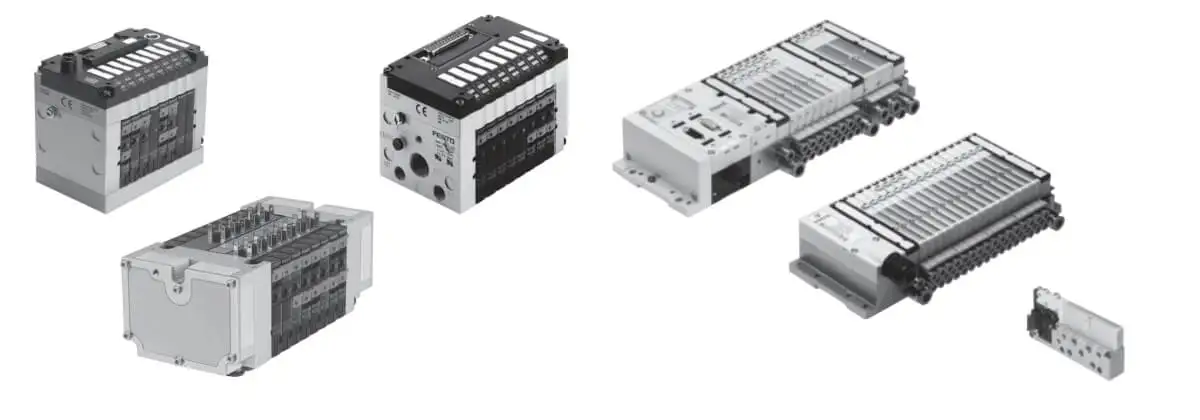

Датчики положения поршня и модули I/O Festo могут быть интегрированы в сети CANopen, обеспечивая необходимые данные системы управления.

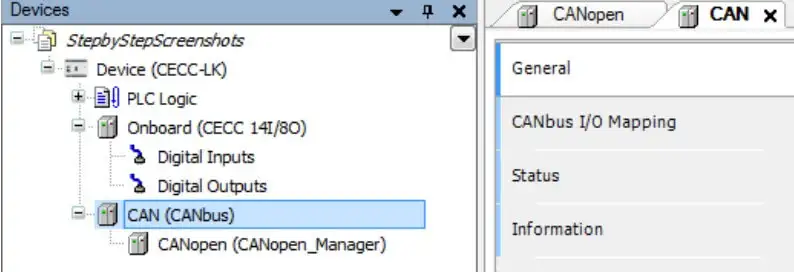

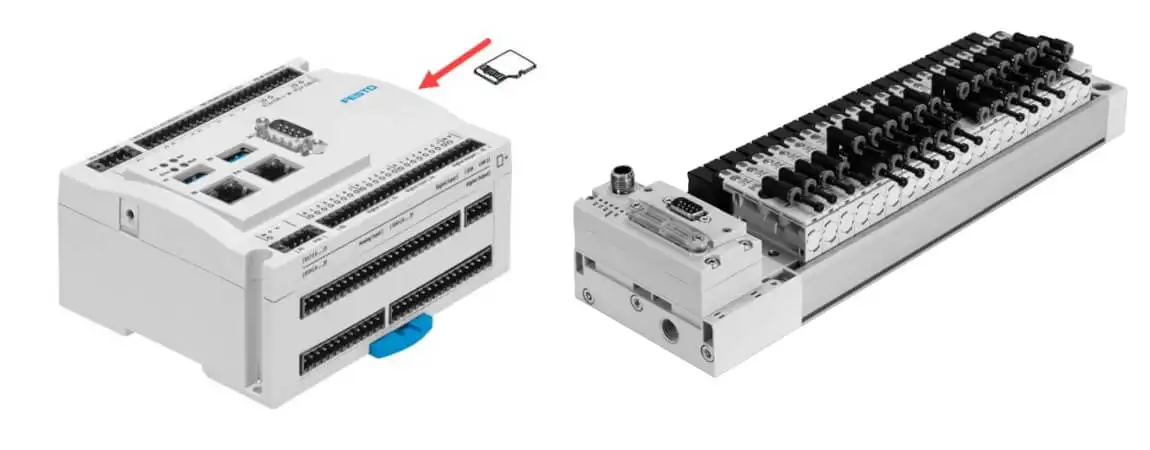

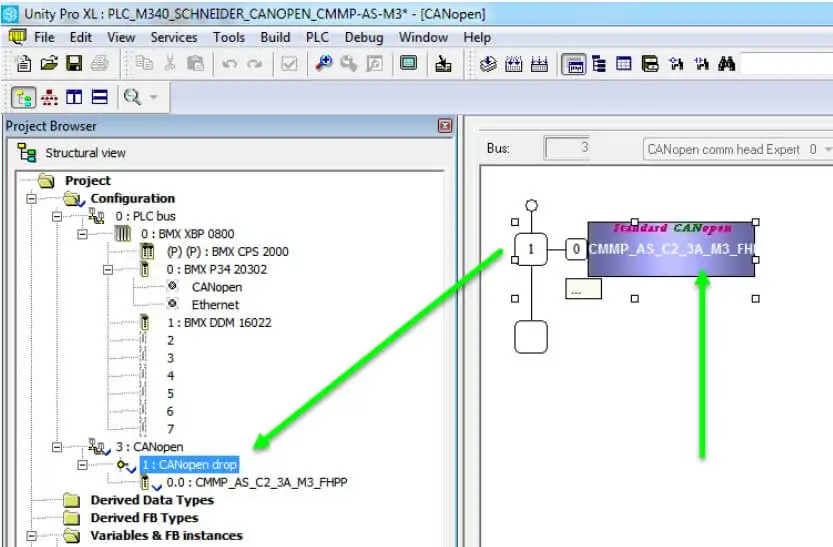

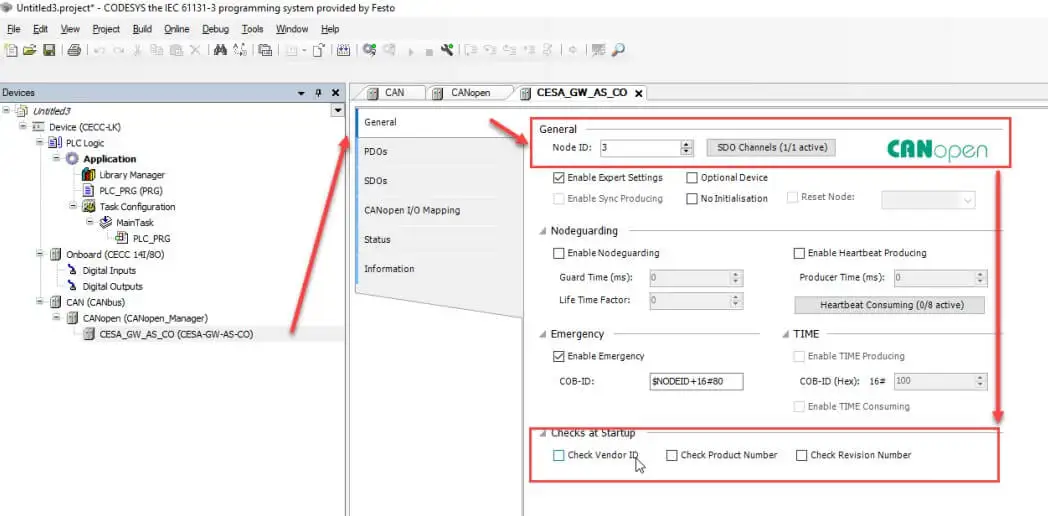

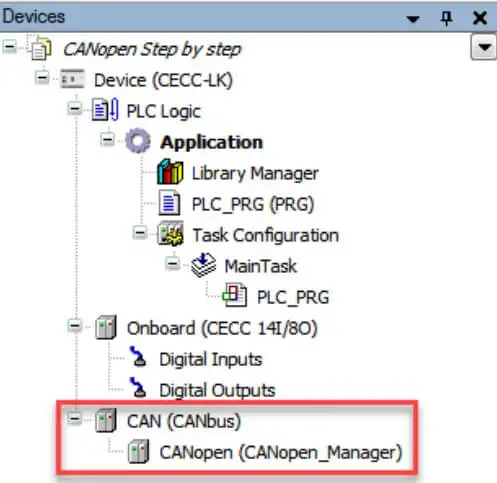

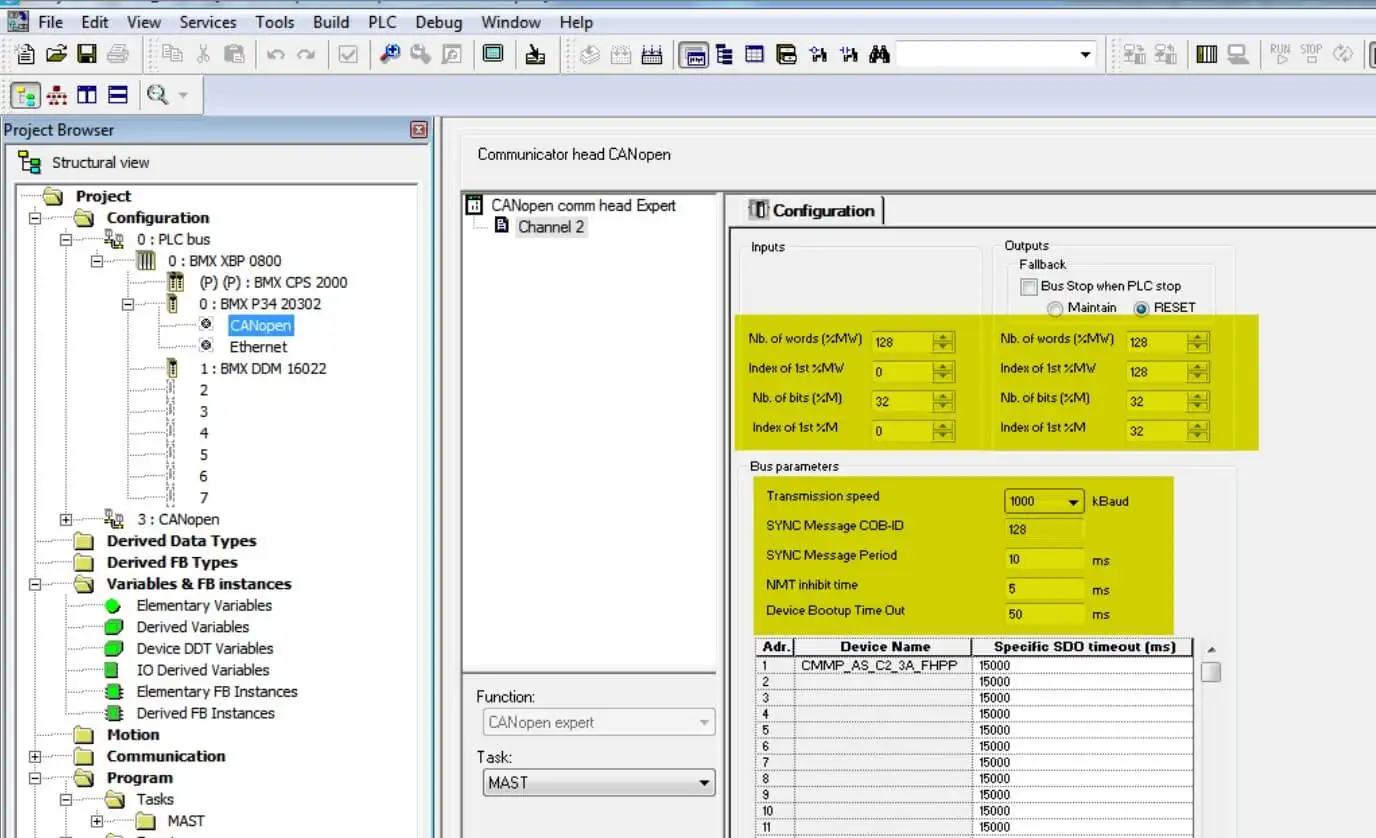

Для облегчения внедрения и управления сетями CANopen компания Festo поставляет специальные инструменты и программное обеспечение. Festo Automation Suite – это комплексный инструмент для конфигурации и диагностики устройств Festo в сети CANopen. Это позволяет быстро программировать, контролировать работу и обновлять программное обеспечение. Такие продукты как интерфейсы CPX или шлюзы для интеграции CANopen с другими протоколами (PROFINET, EtherCAT) обеспечивают бесперебойное взаимодействие с различными системами. Festo предлагает широкий ассортимент цифровых и аналоговых модулей входов и выходов, которые интегрируются с CANopen, обеспечивая гибкость в проектировании систем.

Преимущества использования CANopen в решениях Festo

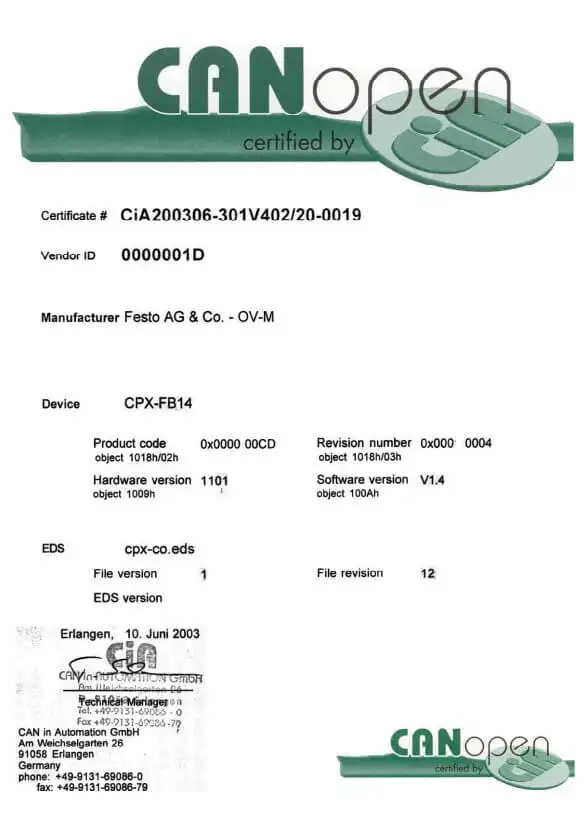

1. Совместимость – устройства Festo поддерживают стандарт CANopen, позволяющий интегрировать их с другими системами автоматизации.
2. Техническая поддержка - Festo предлагает комплексную документацию, инструменты для конфигурации и обучения, что облегчает внедрение систем на базе CANopen.
3. Гибкость – возможность легкой модификации конфигурации сети без необходимости больших изменений в оборудовании.
4. Экономическая эффективность – использование CANopen позволяет уменьшить количество кабелей и упростить архитектуру системы, снижающей затраты на установку и эксплуатацию.

Будущее CANopen в промышленности

Несмотря на то, что протокол CANopen имеет уже долгую историю, его роль в промышленности остается ключевой, особенно в приложениях, требующих надежности и работы в режиме реального времени.

Новые направления развития:

1. Интеграция с IoT — все большее количество устройств, оснащенных CANopen, интегрируются с системами IoT, что позволяет осуществлять дистанционный мониторинг и диагностику.

2. Применение в автоматике автономных транспортных средств – CANopen используется в системах управления автономными транспортными средствами, такими как AGV (Automated Guided Vehicles).

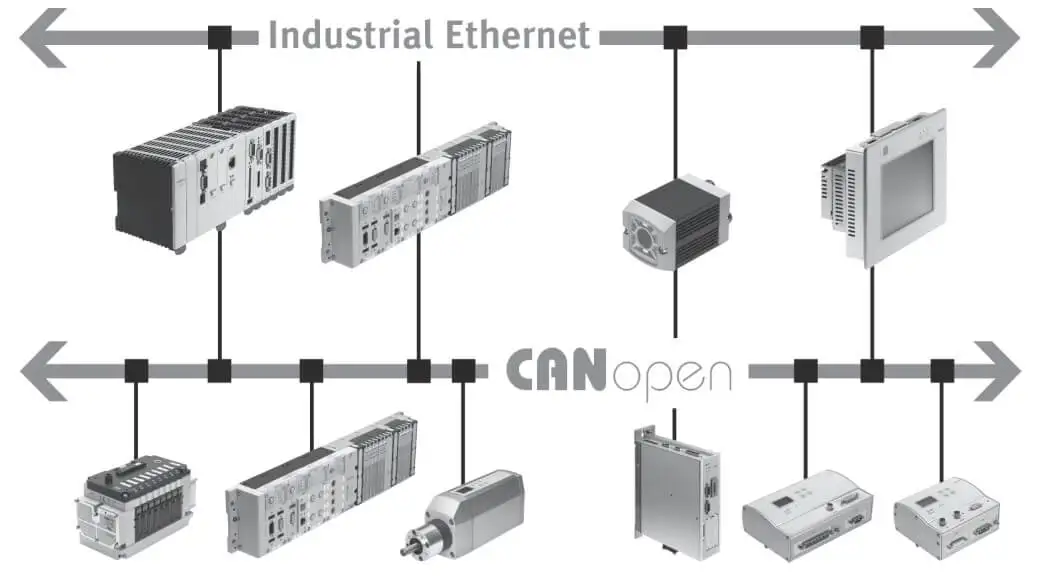

3. Совместимость с другими протоколами – современные коммуникационные шлюзы позволяют интегрировать CANopen с такими протоколами, как EtherCAT или PROFINET.
