Модуль CAN - Controller Area Network

Що таке протокол комунікації CANopen?

CANopen — це вдосконалений протокол зв'язку, розроблений на основі стандарту Controller Area Network (CAN), який спочатку був створений компанією Bosch у 80-х роках XX століття. CANopen був розроблений з метою спрощення інтеграції пристроїв в системи промислової автоматизації, такі як машини, транспортні засоби та системи управління процесами. Він особливо цінується за свою гнучкість, надійність і здатність працювати в складних промислових умовах.

Як працює CANopen?

CANopen працює як протокол вищого рівня для стандарту CAN, визначаючи детальні механізми передачі даних, діагностики та управління пристроями. У CANopen кожна мережа складається з одного майстра (головного пристрою) та багатьох підлеглих пристроїв, які спілкуються за допомогою спільних кадрів даних.

Ключові елементи CANopen:

1. Object Dictionary (OD) - серце протоколу, яке зберігає всі дані, пов'язані з конфігурацією, діагностикою та керуванням пристроєм. Кожен запис в OD має унікальний індекс.

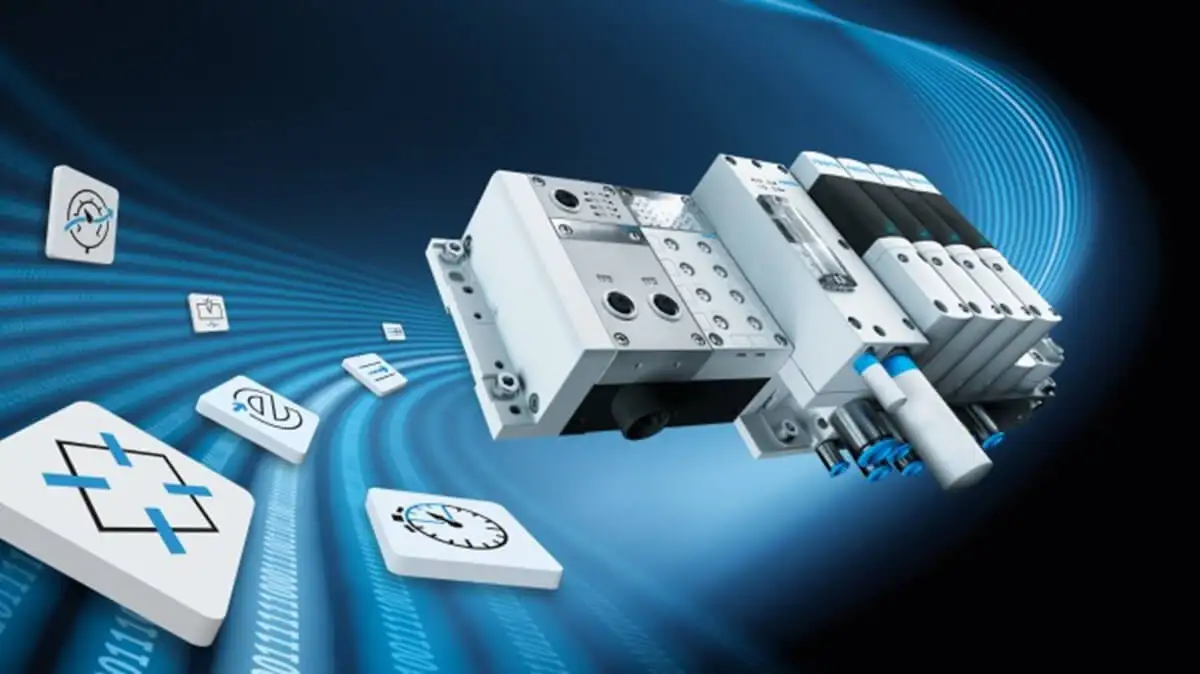

2. PDO (Process Data Object) - використовується для обміну даними процесу в режимі реального часу, такими як положення приводів або швидкість двигунів.
3. SDO (Service Data Object) - використовується для передачі даних конфігурації та діагностики між пристроями.
4. Heartbeat і Node Guarding - механізми моніторингу, які забезпечують безперервність комунікації між пристроями.

Застосування CANopen в промисловості

CANopen застосовується в різних галузях промисловості, особливо там, де потрібна надійна комунікація в режимі реального часу.

Приклади застосування:

1. Промислова автоматика - в системах управління машинами, де CANopen дозволяє ефективно керувати пневматичними приводами, двигунами та датчиками.
2. Спеціальні транспортні засоби - в сільськогосподарських машинах, кранах або навантажувачах протокол дозволяє синхронізувати гідравлічні, пневматичні та керуючі системи.
3. Робототехніка - в прецизійних додатках, що вимагають скоординованої роботи багатьох осей і інструментів, CANopen забезпечує швидку передачу даних між елементами.

Роль CANopen у пневматиці та промисловій автоматиці

У галузі пневматики, де час реакції та точність мають ключове значення, CANopen часто використовується для комунікації між контролерами та виконавчими елементами, такими як пневматичні приводи або клапанні острови.

Переваги використання CANopen в пневматиці:

1. Швидка реакція системи - механізми PDO дозволяють майже миттєво обмінюватися даними між контролером і виконавчим пристроєм.

2. Простота інтеграції — стандартизований Object Dictionary полегшує конфігурацію пристроїв різних виробників в одній мережі.
3. Діагностика в режимі реального часу — завдяки SDO та функціям моніторингу можна швидко виявляти та усувати несправності в пневматичних системах.



Пропозиція компанії Festo та CANopen

Festo є світовим лідером у галузі автоматизації та пневматики, що пропонує широкий асортимент продукції, сумісної з протоколом CANopen. Компанія інтегрує цей стандарт у багато своїх пристроїв, що забезпечує їх ефективну роботу в сучасних промислових системах.

Продукти Festo, що підтримують CANopen:

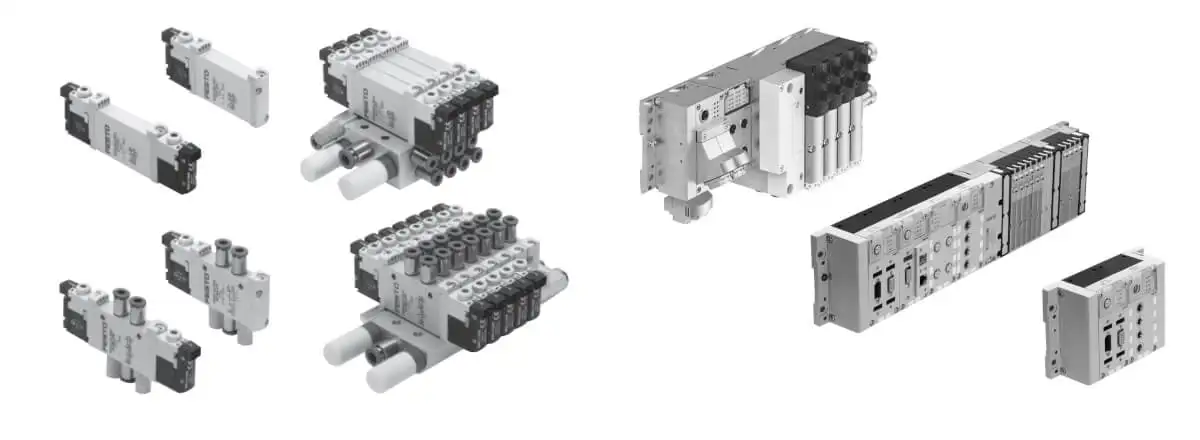

1. Клапанні острови:

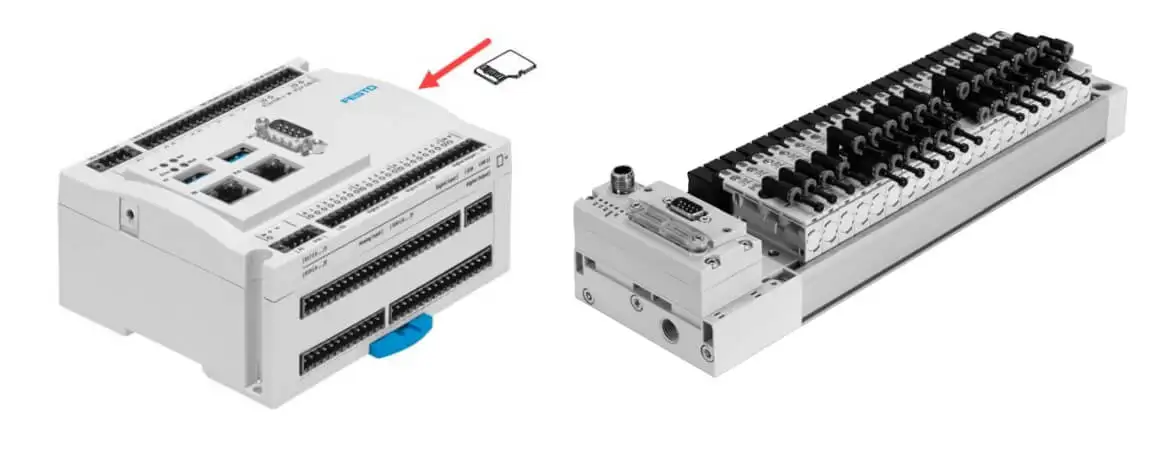

Клапанні острови Festo, такі як VTSA і MPA-L, оснащені інтерфейсом CANopen, що дозволяє точно керувати клапанами в пневматичних системах.

2. Драйвери та контролери:

Драйвери Festo, такі як CMMO-ST, підтримують комунікацію CANopen, забезпечуючи управління осями та іншими виконавчими пристроями.

3. Електричні та пневматичні приводи:

Електричні приводи серії EPCE та пневмоциліндри для роботи в мережах CANopen, забезпечуючи плавну роботу в прецизійних додатках.

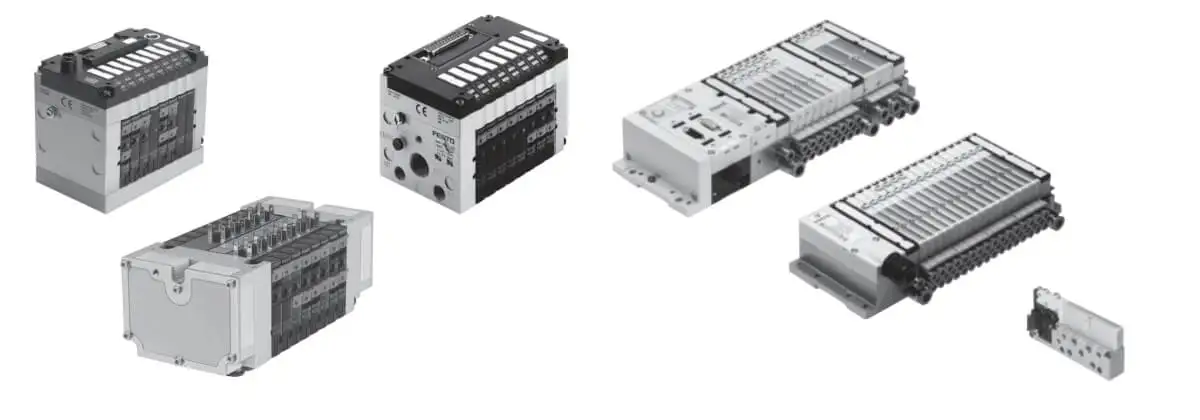

4. Датчики та модулі вводу/виводу:

Датчики положення поршня та модулі I/O Festo можуть бути інтегровані в мережі CANopen, забезпечуючи необхідні дані для системи управління.

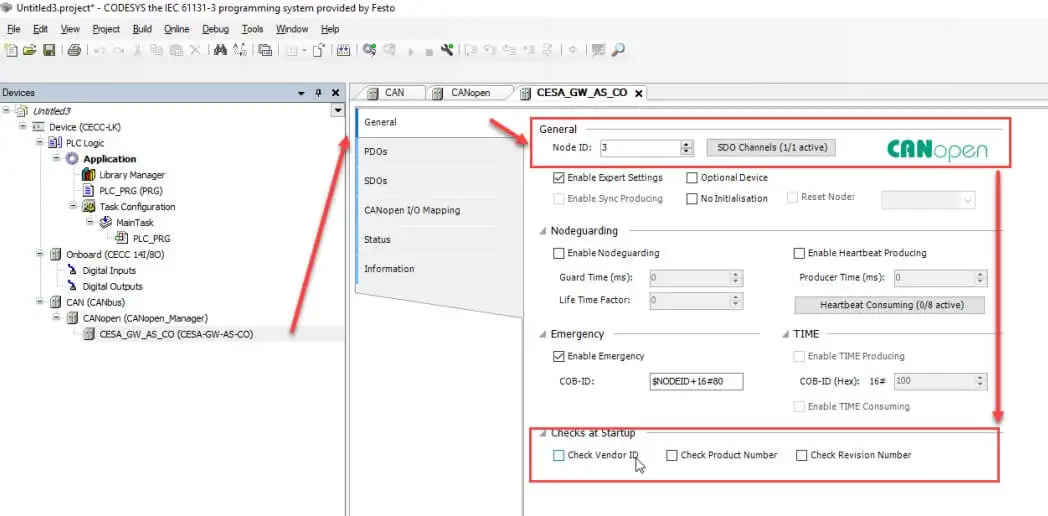

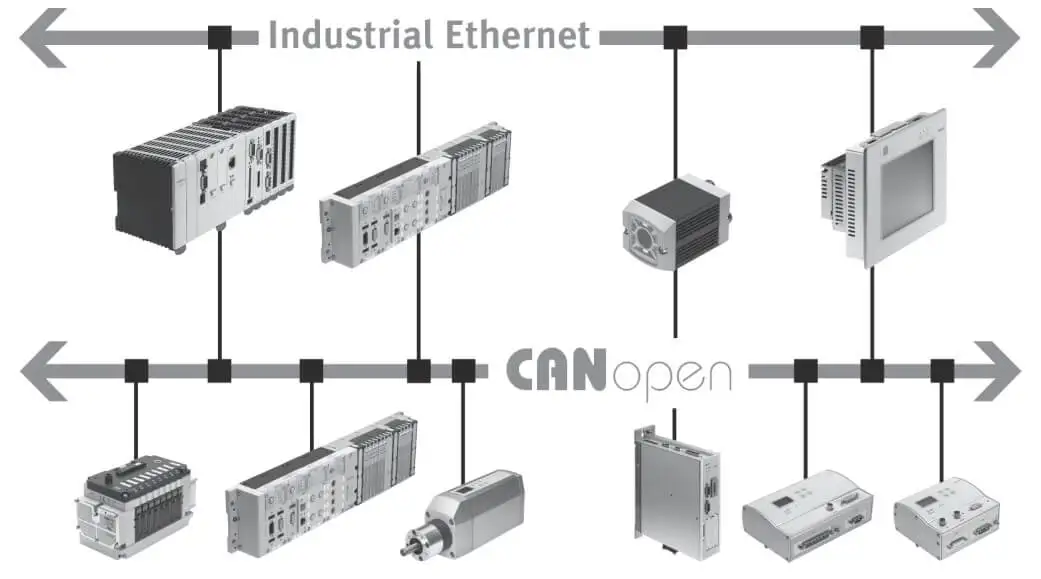

Для полегшення впровадження та управління мережами CANopen компанія Festo постачає спеціальні інструменти та програмне забезпечення. Festo Automation Suite — це комплексний інструмент для конфігурації та діагностики пристроїв Festo в мережі CANopen. Він дозволяє швидко програмувати, контролювати роботу та оновлювати програмне забезпечення. Такі продукти, як інтерфейси CPX або шлюзи для інтеграції CANopen з іншими протоколами (PROFINET, EtherCAT), забезпечують безперебійну взаємодію з різними системами. Festo пропонує широкий асортимент цифрових та аналогових модулів входів і виходів, які безпроблемно інтегруються з CANopen, забезпечуючи гнучкість у проектуванні систем.

Переваги використання CANopen у рішеннях Festo

1. Сумісність — пристрої Festo підтримують стандарт CANopen, що дозволяє інтегрувати їх з іншими системами автоматизації.
2. Технічна підтримка — Festo пропонує комплексну документацію, інструменти для конфігурації та навчання, що полегшує впровадження систем на базі CANopen.
3. Гнучкість - можливість легкої модифікації конфігурації мережі без необхідності великих змін в обладнанні.
4. Економічна ефективність - використання CANopen дозволяє зменшити кількість кабелів і спростити архітектуру системи, що знижує витрати на установку і експлуатацію.

Майбутнє CANopen у промисловості

Незважаючи на те, що протокол CANopen має вже довгу історію, його роль у промисловості залишається ключовою, особливо в додатках, що вимагають надійності та роботи в режимі реального часу.

Нові напрямки розвитку:

1. Інтеграція з IoT — все більше пристроїв, оснащених CANopen, інтегруються з системами IoT, що дозволяє здійснювати дистанційний моніторинг та діагностику.

2. Застосування в автоматиці автономних транспортних засобів - CANopen використовується в системах управління автономними транспортними засобами, такими як AGV (Automated Guided Vehicles).

3. Сумісність з іншими протоколами — сучасні комунікаційні шлюзи дозволяють інтегрувати CANopen з такими протоколами, як EtherCAT або PROFINET.
