Сеть AS-I – система, интерфейс, технология Actuator Sensor Interface.

Что такое AS-Interface?.

Ключевые принципы работы и топология AS-Interface.

Применение в пневматике.

Преимущества и ограничения AS-Interface.

Предложение Festo для AS-Interface.



Сеть AS-I – система, интерфейс, технология Actuator Sensor Interface

Что такое AS-Interface?

AS-Interface, также известный как AS-i (Actuator-Sensor Interface), является простой во внедрении полевой шинной системой, предназначенной для связи между датчиками и исполнительными элементами (приводами, клапанами) в промышленной среде. Он отличается двухкабельным (двужильным) проводом, по которому одновременно проходят управляющие сигналы и питание устройств, что значительно упрощает установку. Система пользуется большой популярностью в пневматике, особенно при управлении приводами и клапанами, расположенными в отдаленных частях производственных линий.

Ключевые принципы работы и топология AS-Interface

Два кабеля, много устройств

В стандарте AS-Interface все устройства, то есть датчики, электромагнитные клапаны, приводы, оснащенные модулями AS-i, подключаются к одной общей коммуникационной линии (так называемой шине). Два кабеля (так называемые flat cable, желтый для коммуникации и питания) достаточно для питания и передачи сигналов цифровых входов и выходов. Есть также вариант черного кабеля (для дополнительного, более высокого питания – например, в некоторых версиях приводов).

Топология и адресация

Система AS-i позволяет строить линейную, звездообразную или кольцевую топологию. Устройства обычно имеют адресные модули, позволяющие различать до нескольких десятков узлов (обычно до 62 устройств в одной сети – в зависимости от версии). Простой мастер (часто встроенный в ПЛК или как модуль шлюза) циклически управляет всей коммуникацией, спрашивая о состоянии датчиков и посылая сигналы к приводам и клапанам.

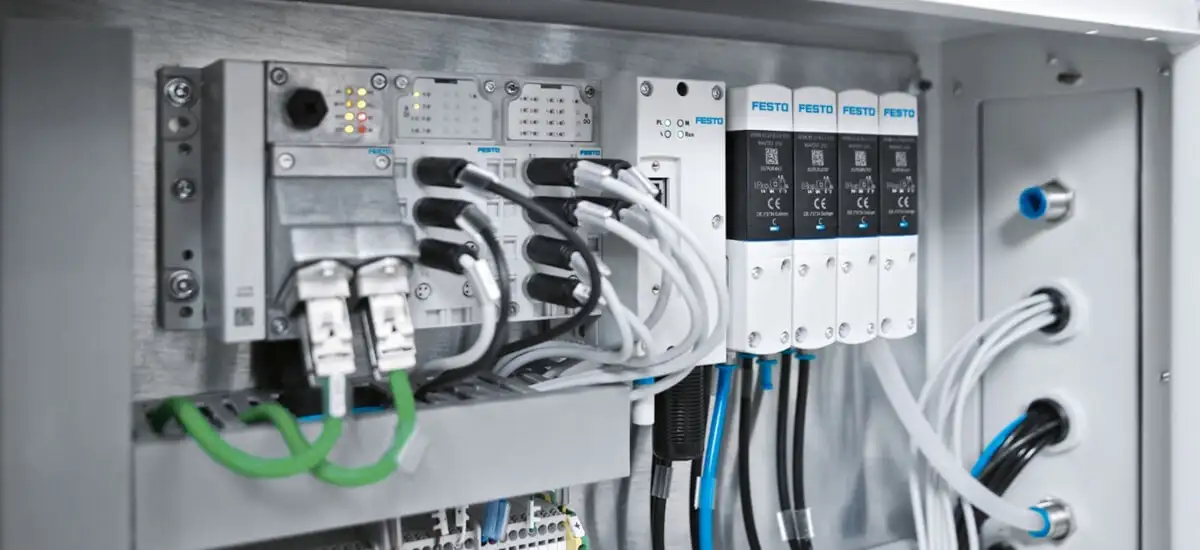

Уровень протокола и время цикла

AS-Interface использует циклический обмен данными, в котором каждый узел получает и/или посылает цифровую информацию (например, 4 входа и 4 выхода). Благодаря этому система чрезвычайно детерминирована – время цикла часто составляет несколько миллисекунд для нескольких десятков устройств, что достаточно для многих промышленных применений.

Применение в пневматике

Интеграция с приводами и клапанами

В пневматической среде пневмоцилиндры (особенно оснащенные датчиками положения поршня) и электромагнитные клапаны могут быть подключены к шине AS-i без необходимости прокладки дополнительных сигнальных кабелей и отдельного источника питания. Благодаря этому инженер может:

• уменьшить количество проводов – только один плоский кабель для управления и питания
• быстро диагностировать состояние клапанов и датчиков (или цилиндр выдвинут/втянут) с помощью цифровых данных в протоколе AS-i
• легко конфигурировать большие пневматические установки со многими узлами, например, на сборочных линиях

Примеры применения

• Упаковочные линии – клапаны, управляющие манипуляторами и силовыми приводами, датчики положения заслонок и защитных барьеров, все подключено к одной шине AS-i.
• Транспортные системы – тележки AGV, общающиеся с остановками, станциями пневматического переноса.
• Пищевая промышленность – там, где пневматические приводы открывают и закрывают технологические клапаны (например, молокозаводы, разливочные заводы), AS-Interface предлагает простоту установки и быструю диагностику.

Преимущества и ограничения AS-Interface

Преимущества

• Простота кабельного соединения – всего два провода для передачи данных и питания.
• Масштабируемость – до 62 устройств в одной сети (более новые версии AS-i позволяют еще больше).
• Низкая стоимость – по сравнению с разветвленными сетями типа Profibus или EtherNet/IP, AS-i часто дешевле для малых и средних применений.
• Детерминированная коммуникация – гарантированный цикл опроса узлов.
• Устойчивость к помехам – благодаря достаточно простому физическому слою и относительно низкой скорости передачи данных.

Потенциальные ограничения

• Меньшая пропускная способность – подходит в основном для цифровых сигналов (входов/выходов), но не для передачи больших объемов аналоговых данных.
• Количество адресов – стандартно ограничено, что может препятствовать очень разветвленным установкам.
• Ограниченное питание – кабель AS-i обеспечивает примерно 30 В постоянного тока и несколько ампер, достаточно для питания клапанов или датчиков, но большие исполнительные элементы (например, большие приводы с электроклапанами большой мощности) могут потребовать дополнительного питания.

Предложение Festo для AS-Interface

Festo, являясь одним из лидеров в области автоматики и пневматических приводов, предлагает решения, совместимые с AS-Interface:

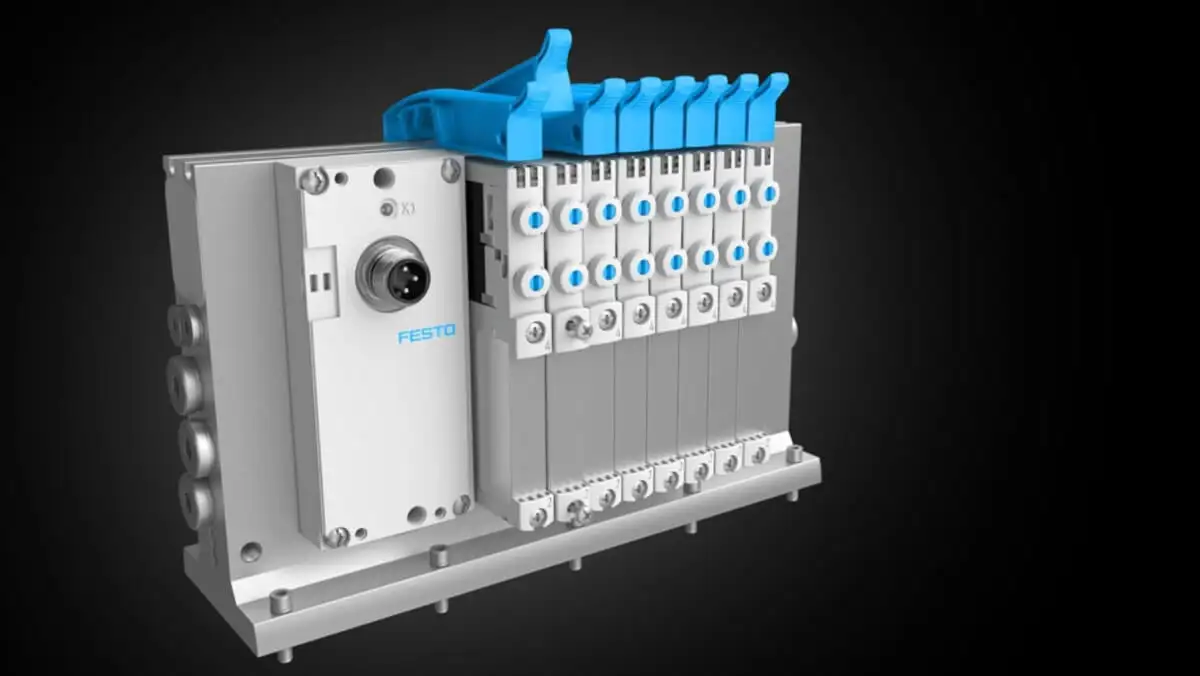

1. Клапанные острова с интерфейсом AS-i

• Возможно прямое подключение модуля AS-Interface к острову, что позволяет быстро управлять несколькими клапанами с помощью одного 2-жильного кабеля.

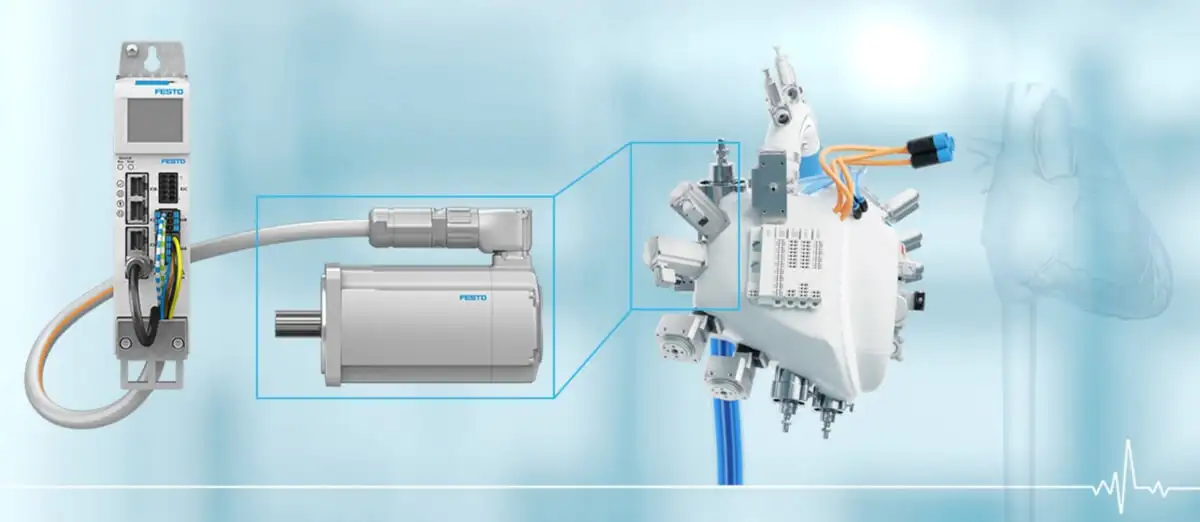

2. Силовые приводы, интегрированные с концевыми датчиками AS-i

• Информация о положении поршня передается контроллеру через шину, без необходимости прокладки отдельных сигнальных кабелей.

3. Модули входов/выходов – цифровые и аналоговые – хотя аналоговые в AS-i встречаются реже, Festo предлагает базовые модули для считывания датчиков и управления небольшими бинарными выходами.

Преимущества для клиента:

• Простая планировка установки – меньше кабелей и быстрое расширение
• Интуитивная диагностика – в случае неисправности легко локализовать проблему по адресу AS-i,
• Совместимость с другими протоколами – Festo также выступает интегратором, обеспечивает шлюзы для Profibus/Profinet/EtherNet/IP и т.д.

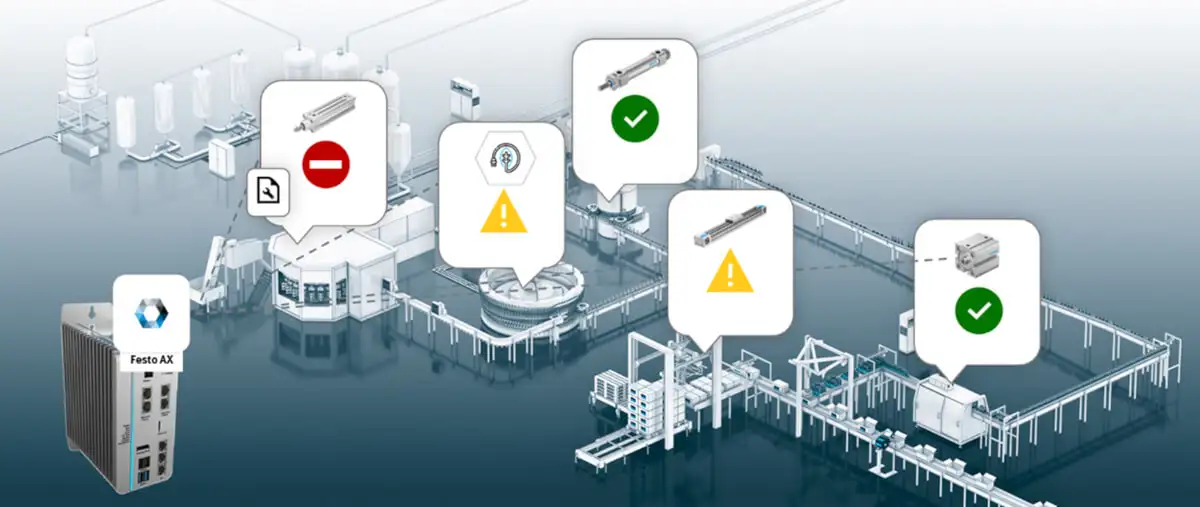

Пример сценария применения

Представим себе линию сборки простых изделий, где у каждой станции есть 1–2 пневматических привода и пара датчиков (например, датчик подтверждения наличия детали, конечный выключатель поршня). Применение AS-Interface позволяет:

1. Проложить плоский кабель вдоль линии.
2. Каждый цилиндр подключен к узлу AS-i с электроклапаном и датчиками.
3. Главный контроллер (PLC) имеет модуль master AS-i – во время короткого цикла он запрашивает входы и устанавливает выходы всех устройств.

Такая архитектура устраняет необходимость прокладки отдельных кабелей для каждого датчика, что позволяет сэкономить как время на прокладку кабелей, так и затраты.
