Мережа AS-I – система, інтерфейс, технологія Actuator Sensor Interface

Що таке стандарт AS-Interface?

AS-Interface, також відомий як AS-i (Actuator-Sensor Interface), є простим у впровадженні польовим шинним системою, призначеною для зв'язку між датчиками та виконавчими елементами (приводами, клапанами) в промисловому середовищі. Він відрізняється двокабельним (двожильним) проводом, по якому одночасно проходять керуючі сигнали та живлення пристроїв, що значно спрощує установку. Система користується великою популярністю в пневматиці, особливо при керуванні приводами та клапанами, розташованими у віддалених частинах виробничих ліній.

Ключові принципи роботи та топологія AS-Interface

Два кабелі, багато пристроїв

У стандарті AS-Interface всі пристрої, тобто датчики, електромагнітні клапани, приводи, оснащені модулями AS-i, підключаються до однієї спільної комунікаційної лінії (так званої шини). Два кабелі (так звані flat cable, жовтий для комунікації та живлення) достатньо для живлення та передачі сигналів цифрових входів та виходів. Існує також варіант чорного кабелю (для додаткового, більш високого живлення – наприклад, в деяких версіях приводів).

Топологія та адресація

Система AS-i дозволяє будувати лінійну, зіркоподібну або кільцеву топологію. Пристрої зазвичай мають адресні модулі, що дозволяють розрізняти до декількох десятків вузлів (зазвичай до 62 пристроїв в одній мережі – залежно від версії). Простий майстер (часто вбудований в ПЛК або як модуль шлюзу) циклічно керує всією комунікацією, запитуючи про стан датчиків і надсилаючи сигнали до приводів і клапанів.

Рівень протоколу і час циклу

AS-Interface використовує циклічний обмін даними, в якому кожен вузол отримує та/або надсилає цифрову інформацію (наприклад, 4 входи та 4 виходи). Завдяки цьому система є надзвичайно детермінованою – час циклу часто становить кілька мілісекунд для декількох десятків пристроїв, що є достатнім для багатьох промислових застосувань.

Застосування в пневматиці

Інтеграція з приводами та клапанами

У пневматичному середовищі пневмоциліндри (особливо ті, що оснащені датчиками положення поршня) та електромагнітні клапани можуть бути підключені до шини AS-i без необхідності прокладання додаткових сигнальних кабелів та окремого джерела живлення. Завдяки цьому інженер може:

• зменшити кількість проводів – лише один плоский кабель для управління та живлення
• швидко діагностувати стан клапанів і датчиків (чи циліндр висунутий/втягнутий) за допомогою цифрових даних у протоколі AS-i
• легко конфігурувати великі пневматичні установки з багатьма вузлами, наприклад, на складальних лініях

Приклади застосування

• Пакувальні лінії – клапани, що керують маніпуляторами та силовими приводами, датчики положення заслінок та захисних бар'єрів, все підключено до однієї шини AS-i.
• Транспортні системи – візки AGV, що спілкуються з зупинками, станціями пневматичного перенесення.
• Харчова промисловість – там, де пневматичні приводи відкривають і закривають технологічні клапани (наприклад, на молокозаводах, розливних заводах), AS-Interface пропонує простоту установки і швидку діагностику.

Переваги та обмеження AS-Interface

Переваги

• Простота кабельного з'єднання – лише два дроти для передачі даних та живлення.
• Масштабованість – до 62 пристроїв в одній мережі (новіші версії AS-i дозволяють ще більше).
• Низька вартість – у порівнянні з розгалуженими мережами типу Profibus або EtherNet/IP, AS-i часто є дешевшим для малих і середніх застосувань.
• Детермінована комунікація – гарантований цикл опитування вузлів.
• Стійкість до перешкод – завдяки досить простій фізичній шарі та відносно низькій швидкості передачі даних.

Потенційні обмеження

• Менша пропускна здатність – підходить в основному для цифрових сигналів (входів/виходів), але не для передачі великих обсягів аналогових даних.
• Кількість адрес – стандартно обмежена, що може становити перешкоду в дуже розгалужених установках.
• Обмежене живлення – кабель AS-i забезпечує приблизно 30 В постійного струму і кілька ампер, що достатньо для живлення клапанів або датчиків, але великі виконавчі елементи (наприклад, більші приводи з електроклапанами великої потужності) можуть потребувати додаткового живлення.

Пропозиція Festo для AS-Interface

Festo, будучи одним з лідерів у галузі автоматики та пневматичних приводів, пропонує рішення, сумісні з AS-Interface:

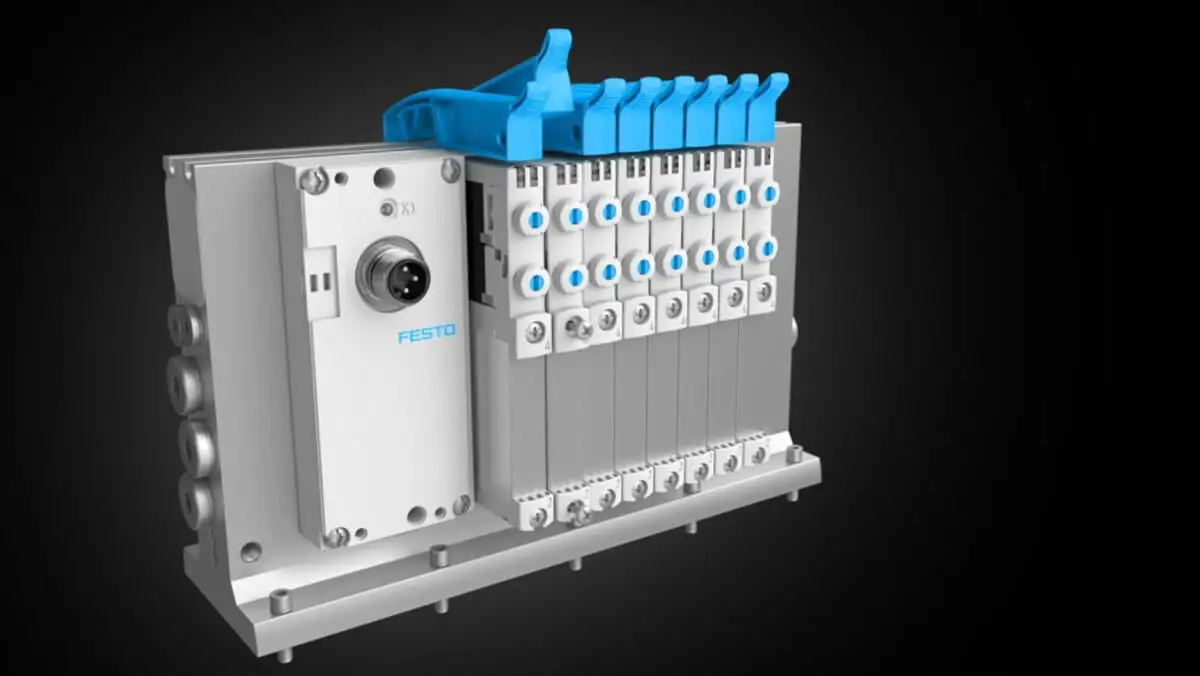

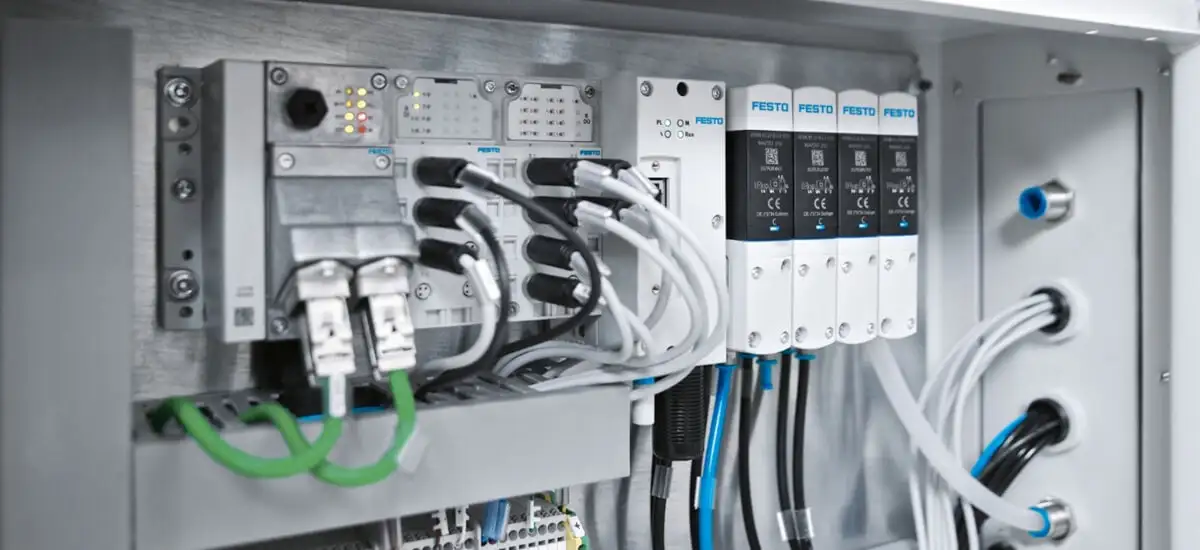

1. Клапанні острови з інтерфейсом AS-i

• Можливе пряме підключення модуля AS-Interface до острова, що дозволяє швидко керувати декількома клапанами за допомогою одного 2-жильного кабелю.

2. Силові приводи, інтегровані з кінцевими датчиками AS-i

• Інформація про положення поршня передається до контролера через шину, без необхідності прокладання окремих сигнальних кабелів.

3. Модулі входів/виходів – цифрові та аналогові – хоча аналогові в AS-i зустрічаються рідше, Festo пропонує базові модулі для зчитування датчиків і керування невеликими бінарними виходами.

Переваги для клієнта:

• Просте планування установки – менше кабелів і швидке розширення,
• Інтуїтивна діагностика – у разі несправності легко локалізувати проблему за адресою AS-i,
• Сумісність з іншими протоколами – Festo також виступає інтегратором, забезпечує шлюзи для Profibus/Profinet/EtherNet/IP тощо.

Приклад сценарію застосування

Уявімо собі лінію складання простих виробів, де кожна станція має 1–2 пневматичні приводи та пару датчиків (наприклад, датчик підтвердження наявності деталі, кінцевий вимикач поршня). Застосування AS-Interface дає можливість:

1. Прокласти один плоский кабель уздовж лінії.
2. Кожен циліндр підключений до вузла AS-i з електроклапаном і датчиками.
3. Головний контролер (PLC) має модуль master AS-i – під час короткого циклу він запитує входи і встановлює виходи всіх пристроїв.

Така архітектура усуває необхідність прокладання окремих кабелів для кожного датчика, що дозволяє заощадити як час на прокладання кабелів, так і витрати.
