Современное оборудование для коровников, молочных коров, откорма

Оборудование коровника – какие пневматические продукты использует современный коровник?

Современный коровник – это не только здание со стойлами, поилками и кормушками. Это сложная система, направленная на максимизацию благосостояния животных, эффективность производства (молоко, прирост), гигиену, энергосбережение и минимизацию потерь. Ключевую роль играют автоматизация и использование технологий, в частности пневматики, в системах дозировки корма, удаления навоза, вентиляции, управления твердыми рабочими поверхностями, доении, системах охлаждения и т.д. Пневматика (сжатый воздух, пневматические приводы, клапаны, трубопроводы, соединительные элементы, датчики и т.п.) позволяет:

• быстрые, относительно простые в установке и долговечные механизмы движения и управления,
• уменьшение количества электрических элементов во влажной и загрязненной среде,
• лучшую устойчивость к условиям коровника (пыль, влага, изменяющиеся температуры),
• возможность централизованного управления, легкость обслуживания.

Основные области применения пневматики в профессиональном коровнике

Ниже представлен обзор важнейших применений, для каждого из них приведено техническое описание, требования, возможные решения.

Область	Что происходит/какие операции	Технические требования к пневматике	Примеры решений/устройств
Системы доения	Доильные аппараты с кабелем, трубопроводом и пульсатором; перемещение доильных стаканов; очистка и промывка системы	Регулировка пульсации (частота, вакуум), герметичность вакуумной линии, материалы, устойчивые к мытью и воздействию моющих средств, коррозионная стойкость, соблюдение гигиенических норм	Пневматические пульсаторы, запорные клапаны, пневмолинии, сигнализация, автоматическая промывка.

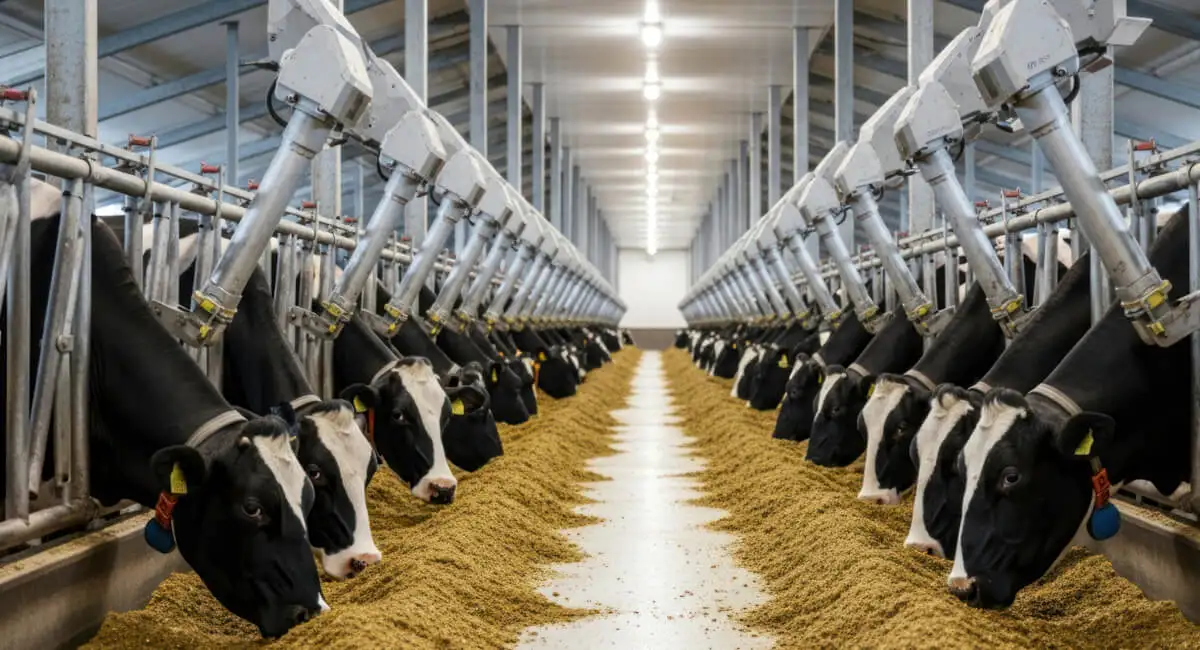

Кормление / Смешивание / Кормление TMR	Автоматические или полуавтоматические смесители, конвейеры, раздатчики кормов.	Высокий расход воздуха, чистота (для уменьшения пыли), часто сложные системы управления, возможность аварийной работы, устойчивость к химическим реакциям, пыли.	Пневмоприводы для затворов, клапанов, быстроразъемных соединений, систем сжатого воздуха , датчиков уровня кормов.
Системы вентиляции и кондиционирования воздуха	Принудительная вентиляция, регулирование подачи воздуха, воздушные завесы, заслонки, вентиляторы.	Большие воздушные приводы или заслонки, пневматическое управление (например, пневматические приводы, воздушные клапаны), устойчивость к погодным и эксплуатационным условиям, безопасность.	Воздушные завесы, заслонки, регуляторы воздуха, системы автоматического управления, пропорциональные клапаны.
Удаление навоза/подстилки	Скреперы для навоза, автоматические желоба, системы очистки полов.	Прочность, качательное или скользящее движение, износостойкие и влагостойкие компоненты, хорошая герметичность установки, контроль движения.	Пневмоприводы, регулирующие клапаны, управляемые линии, быстроразъемные соединения .

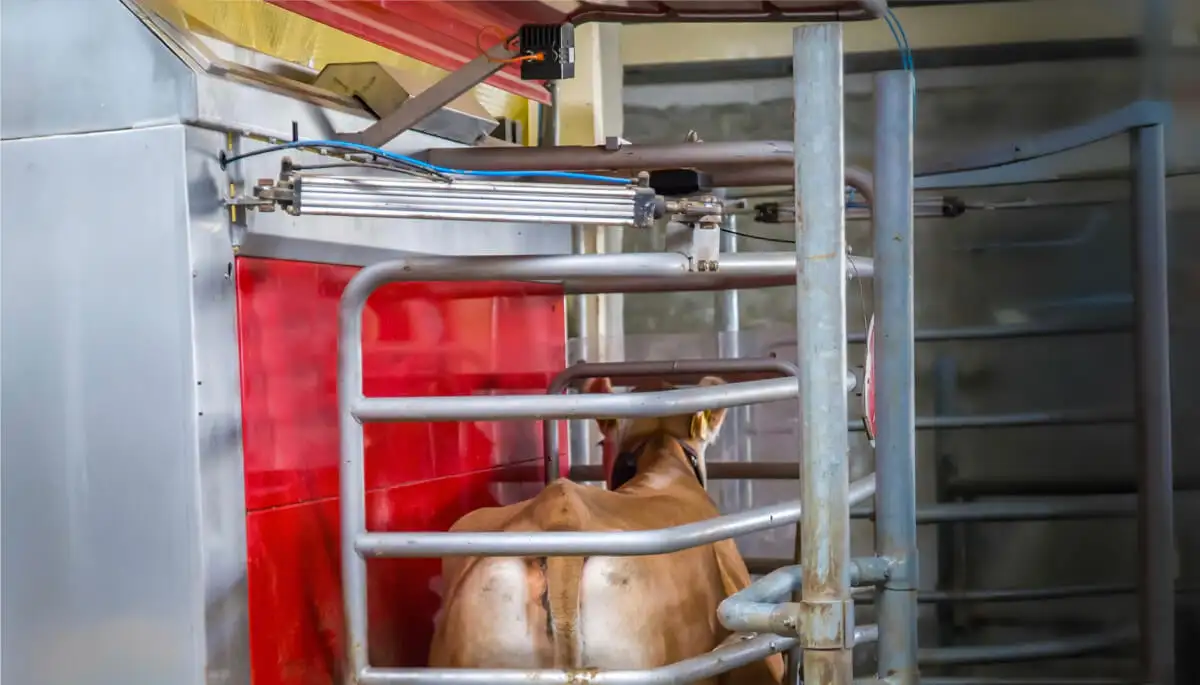

Контроль помещений/загонов/ворот	Движение ворот, отъезд, зонирование животных, закрытие/открытие проходов.	Приводы с соответствующим усилием, долговечностью, функциями безопасности, центральным управлением; кабельным монтажом; быстроразъемными соединениями для легкой разборки и очистки.	Исполнительные механизмы, электропневматические клапаны, шланги, быстроразъемные соединения, ПЛК или пневмоэлектрическое управление.
Чистка и гигиена оборудования	Мойки высокого давления, распылители, дезинфекция, оборудование для очистки доильных аппаратов, поилок и т. д.	Компоненты устойчивы к коррозии, химикатам, быстрое отсоединение, разборка, хорошая герметизация.	Быстроразъемные соединения, шланги, краскопульты, шаровые или мембранные клапаны , регуляторы давления , фильтры.
Системы охлаждения, хранения и переработки молока	Охладители, холодильные камеры, поток молока, молочные насосы.	Исключение контакта сжатого воздуха с молоком, герметичность, простота безразборной мойки, наличие пищевых компонентов в случае контакта.	Молочные клапаны, одноразовые или пищевые трубки, автоматические системы промывки.

Пример конкретных решений / сценариев с применением продуктов ПНЕВМАТ

Ниже приведены несколько примеров того, как можно спроектировать систему оборудования коровника, используя конкретные компоненты из предложения ПНЕВМАТ, вместе с преимуществами и вызовами.

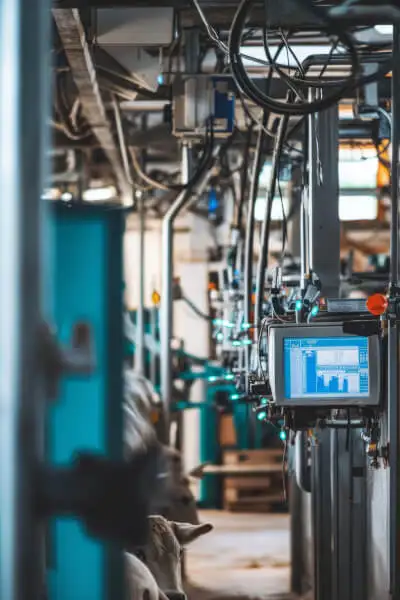

Сценарий 1: Автоматизация доильной системы

Цель: Уменьшение ручного труда, повышение гигиены, улучшение качества и скорости доения.

Пневматические элементы:

• Пневматические пульсаторы – управляют ритмом работы между всасыванием и отдыхом, управляются пневматически или электронно (но питаются воздухом).
• Запорные клапаны и электроклапаны – обеспечивают автоматическое открытие/закрытие молочных/воздушных трубопроводов, например при промывке систем.
• Пневматические цилиндры – для открытия/закрытия заслонок, дверей в доильных залах, систем мойки (например, заслонок для ливней).

• Фильтры, регуляторы, маслораспылители – чистый воздух в импульсной системе, защита от загрязнений/конденсации; постоянное давление для правильной работы импульсатора.

Высококачественные шланги, быстроразъемные соединения – облегчают демонтаж для чистки, обеспечивают герметичность и гигиену.

Достоинства:

• стабильность и повторяемость процесса доения (лучшая производительность молока, защита вымени)
• снижен риск загрязнения (мойка, отсутствие воды/воздух в системе)
• меньшее использование рабочей силы, лучшая эргономика работы

Вызовы:

• начальная инвестиция (компрессор, установка)
• техническое обслуживание – фильтры, уплотнители должны регулярно заменяться
• доступ к запасным частям – хорошо, если ПНЕВМАТ предлагает местную поддержку, что и происходит

Сценарий 2: Автоматическая/полуавтоматическая система скребков для навоза

Цель: Улучшение гигиены, уменьшение ручного труда, уменьшение выбросов аммиака/запахов.

Пневматические элементы:

• Линейные цилиндры – для привода механизма скребка.
• Управляющие клапаны – для регулировки движений вперед/назад, старт/стоп, безопасности (например, конечные датчики).
• Шланги и быстроразъемные соединения – для демонтажа желобов / рабочих частей для мойки.
• Воздушные фильтры в системе сжатого воздуха и регулятор давления – для обеспечения плавной работы цилиндров, избегания простоев.
• Компенсационный бак – для смягчения скачков давления во время работы двигателей/клапанов. ПНЕВМАТ предлагает компенсационные баки для давления воздуха.

Сценарий 3: Управление кондиционированием/вентиляцией и воздушными завесами

Цель: Улучшение климатических условий в коровнике – температуры, влажности, движении воздуха; уменьшение теплового стресса у крупного рогатого скота; Энергоэффективность.

Пневматические элементы:

• Пневматические приводы с автоматическим управлением – для вентиляционных клапанов, регулировка притока воздуха.
• Воздушные завесы – иногда требуют управляемые системы подачи воздуха.
• Воздушные клапаны, распределители, быстроразъемные соединения – для возможности адаптации и обслуживания.
• Сенсорное управление – датчики температуры и влажности, запускающие приводы/клапаны/вентиляторы. Хотя управление может быть электрическим, часть работы может основываться на пневматических или смешанных системах.

Эксплуатация и техническое обслуживание пневматических систем в коровнике

Внедрение пневматической системы в коровнике – это только начало. Не менее важны эксплуатация и техническое обслуживание (ТО), поскольку условия окружающей среды в животноводческих зданиях сложны: влажность, пыль, наличие аммиака и других газов, колебания температуры, интенсивное мытье оборудования и поверхностей.

Ключевые задачи технического обслуживания:

Контроль рабочего давления – регулярная проверка давления на линиях подачи (например, 6–8 бар) и сравнение со значениями на концах линий для обнаружения падений (негерметичности).

Проверка воздушных фильтров и осушителей – для предотвращения попадания влаги и загрязнений в пневматические элементы; влага вызывает коррозию и сокращает срок эксплуатации цилиндров и клапанов.

Смазка – для некоторых клапанов и приводов необходима периодическая смазка (масло для масляного тумана). ПНЕВМАТ предлагает смазки и системы подготовки воздуха, которые могут автоматизировать этот процесс.

Замена уплотнителей и мембран – эксплуатационные элементы, особенно в клапанах и цилиндрах, необходимо периодически заменять, чтобы сохранить герметичность.

Проверка трубопроводов и быстросоединителей – трубопроводы из пластмасс (PU, PE, PA) со временем могут твердеть, трескаться; быстросоединители могут терять герметичность. ПНЕВМАТ снабжает широкий ассортимент калиброванных трубопроводов и промышленных быстросоединителей, которые можно легко заменить.

Проверки безопасности – системы приводов должны иметь конечные выключатели и предохранительные клапаны, предотвращающие неконтролируемое движение, например, заслонок, ворот или скребков для навоза.

Практический совет: следует составить график проверок (например, ежемесячные проверки герметичности, ежеквартальная замена фильтров, ежегодный ремонт силовых приводов), который можно интегрировать в программное обеспечение для управления хозяйством (например, ERP или SCADA).

Экономические аспекты

Пневматика – это инвестиция, но правильно спроектированная она может принести значительную экономию и рентабельность инвестиций (ROI) в течение нескольких лет. Вот ключевые элементы экономической аналитики:

Инвестиционные расходы:

• приобретение и монтаж компрессора (например, винтового – ПНЕВМАТ предлагает широкий выбор),
• приобретение системы распределения воздуха: трубопроводы, быстроразъемные соединения, муфты, распределители,
• приобретение исполнительных устройств: приводы, клапаны, датчики, системы управления,
• интеграция с существующей системой автоматики (PLC, датчики, SCADA),
• стоимость монтажных работ и ввод в эксплуатацию.

Эксплуатационные расходы:

• электроэнергия для привода компрессора (обычно 5–15% от общих затрат энергии в коровнике),
• техосмотр, замена расходных материалов (фильтры, уплотнители, трубопроводы),
• возможные простои при авариях – стоимость потерянного производства.

Финансовые выгоды:

• сокращение ручного труда – меньше рабочих часов (автоматические доильные залы, скребки, петли),
• меньшие потери производства (например, благодаря стабильному доению и меньшему стрессу коров),
• меньшее потребление воды и моющих средств (автоматические системы очистки),
• большая продуктивность и здоровье стада (лучший климат в коровнике – меньше заболеваний дыхательных путей, лучший аппетит),
• большая долговечность оборудования благодаря чистому и сухому воздуху (более длительный срок эксплуатации = меньшие затраты на замену).

Практический совет: ПНЕВМАТ предлагает проектную и консультационную поддержку, которая позволяет подобрать параметры установки сжатого воздуха таким образом, чтобы минимизировать потребление энергии (например выбор компрессора с инвертором, соответствующие сечения трубопроводов, системы рекуперации тепла из компрессора для нагрева хозяйственной воды).

Будущее и тенденции – что дальше с пневматикой в коровниках?

Пневматика в сельском хозяйстве, а особенно в коровниках, будет и дальше развиваться, способствуя автоматизации и роботизации животноводства:

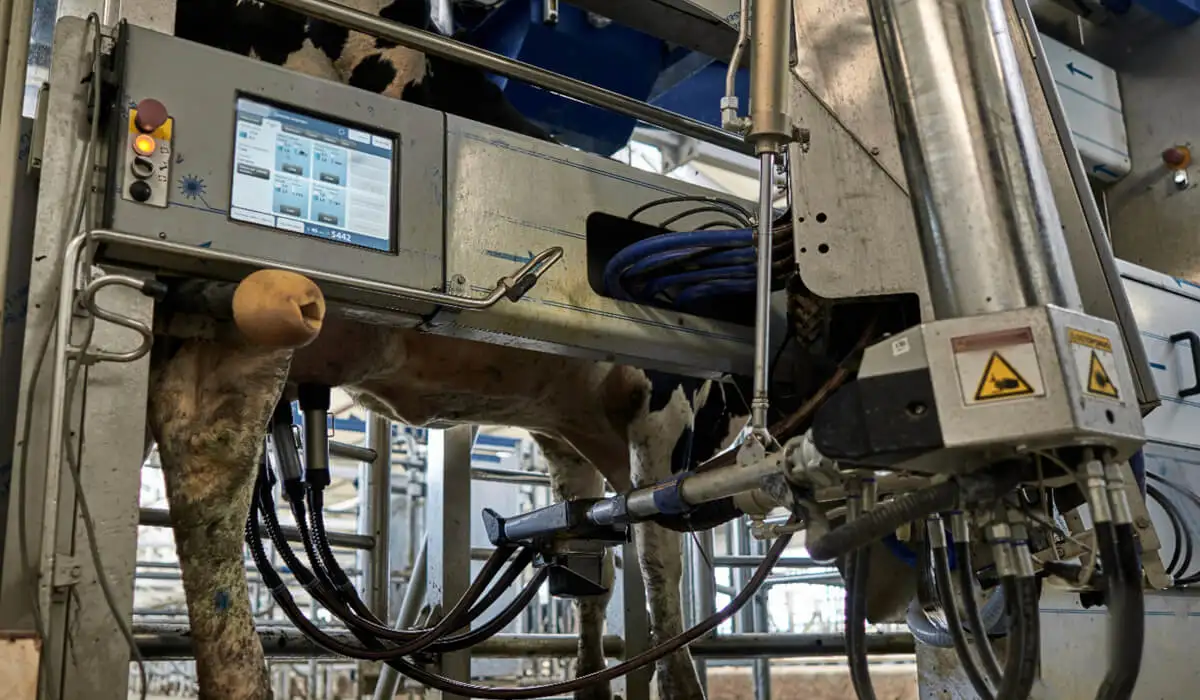

• Больше роботов в коровниках – доильные работы, работы для окучивания корма, работы для чистки решеток – все они используют пневматические цилиндры и клапаны.
• Низконапорные системы (Low Pressure ПНЕВМАТ ics) – более энергоэффективные решения для легких приводов и очистки, при 3–4 барах вместо 6–8.

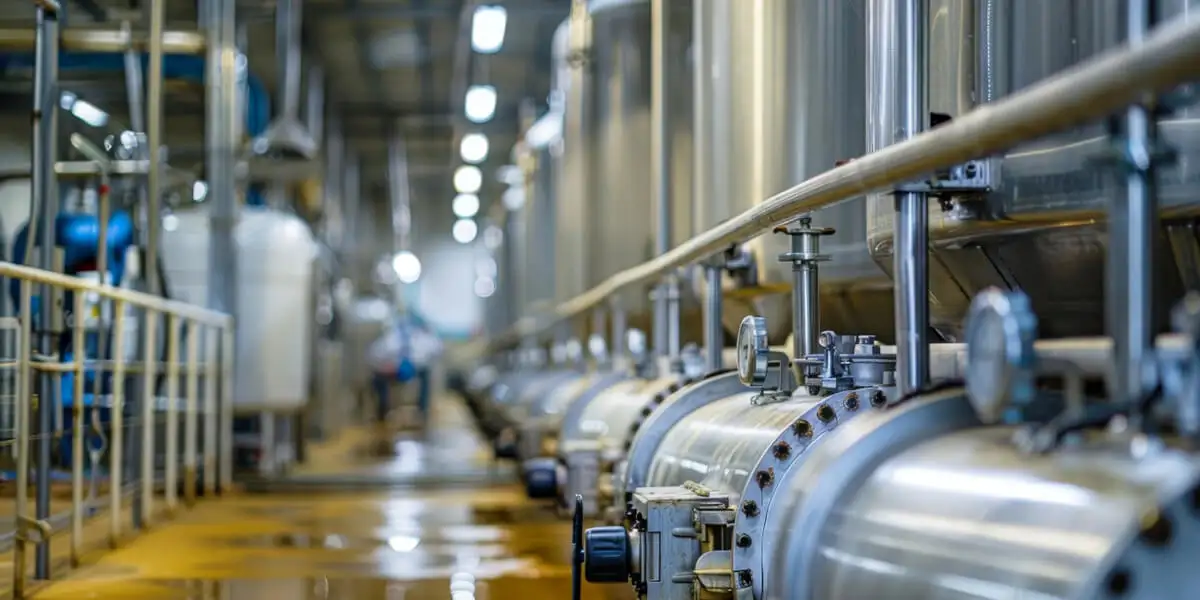

• Модульные установки сжатого воздуха – легкие в расширении, например, системы труб из алюминия и быстроразъемных соединений (например, Aignep Infinity, доступные в предложении ПНЕВМАТ).
• Пневматика без резервуаров – микросистемы с малыми локальными компрессорами (децентрализация источников сжатого воздуха).
• Повышенная гигиеничность компонентов – клапаны и трубопроводы из нержавеющей стали, Трубки тефлоновые, гигиенические соединители, чтобы отвечать все более строгим гигиеническим требованиям в молочной отрасли.
• Энергоэффективность и рециркуляция энергии – рекуперация тепла из компрессоров для нагрева воды для коров, очистки и мойки оборудования.
