Сучасне обладнання для корівників, молочних корів, відгодівлі

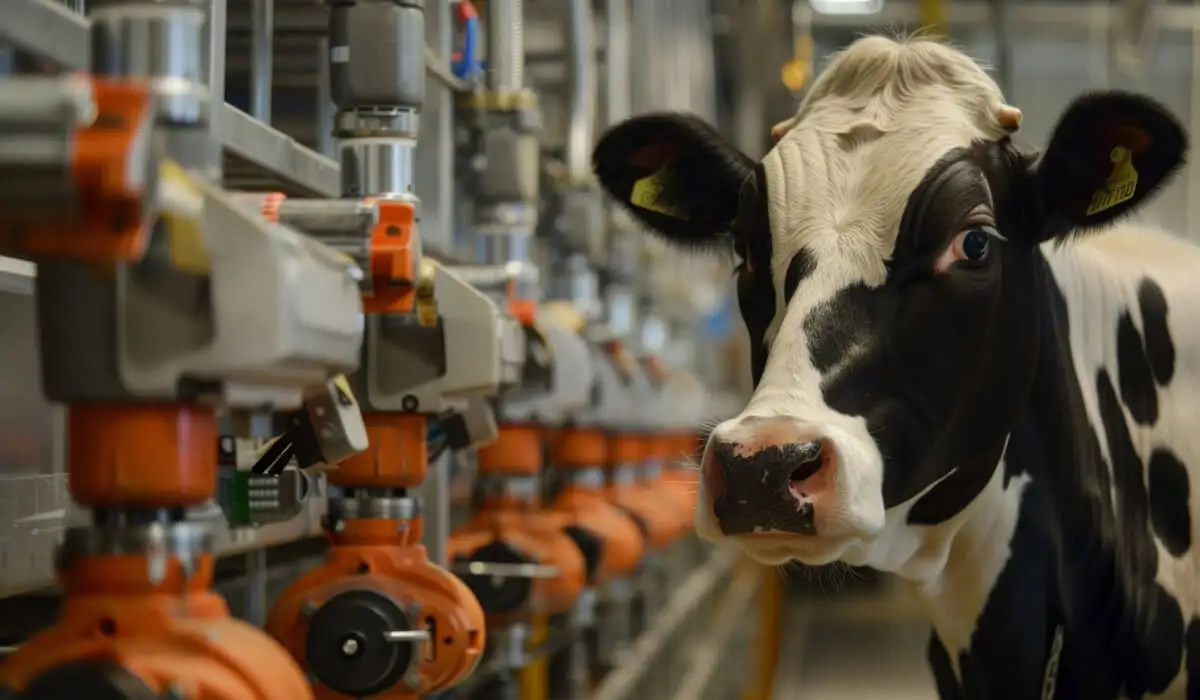

Обладнання корівника – які пневматичні продукти використовує сучасний корівник?

Сучасна корівник – це не тільки будівля з стійлами, поїлками та годівницями. Це складна система, спрямована на максимізацію добробуту тварин, ефективності виробництва (молоко, приріст), гігієни, енергозбереження та мінімізацію втрат. Ключову роль відіграють автоматизація та використання технологій, зокрема пневматики, в системах дозування корму, видалення гною, вентиляції, управління твердими робочими поверхнями, доїння, системах охолодження тощо. Пневматика (стиснене повітря, пневматичні приводи, клапани, трубопроводи, з'єднувальні елементи, датчики тощо) дозволяє:

• швидкі, відносно прості в установці та довговічні механізми руху та управління,
• зменшення кількості електричних елементів у вологому та забрудненому середовищі,
• кращу стійкість до умов корівника (пил, волога, мінливі температури),
• можливість централізованого управління, легкість обслуговування.

Основні області застосування пневматики в професійній корівнику

Нижче наведено огляд найважливіших застосувань, для кожного з них наведено технічний опис, вимоги, можливі рішення.

Площа	Що відбувається/які операції	Технічні вимоги до пневматики	Приклади рішень/пристроїв
Системи доїння	Доїльні апарати на основі кабелів, трубопроводів та пульсаторів; переміщення доїльних стаканчиків; очищення та промивання системи	Контроль пульсацій (частота, вакуум), герметичність вакуумної лінії, матеріали, стійкі до миття та мийних засобів, стійкість до корозії, гігієнічні норми	Пневматичні циліндри, запірні клапани, пневматичні лінії, сигналізація, автоматичне промивання.

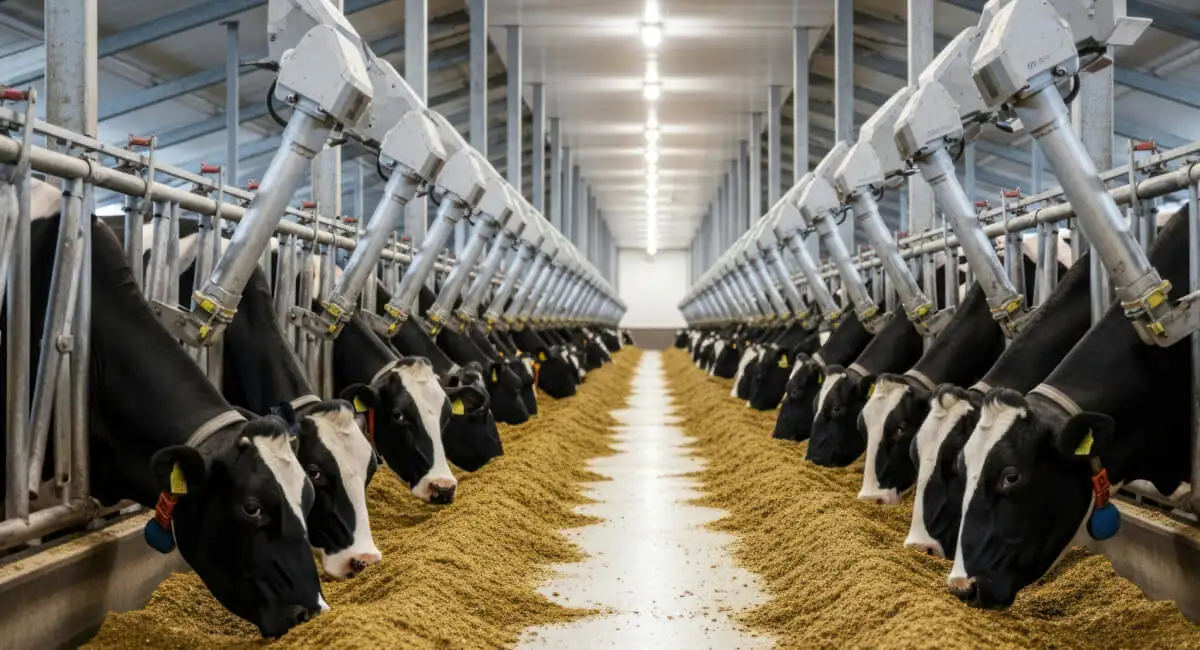

Годування  Змішування Годування TMR	Автоматичні або напівавтоматичні змішувачі, конвеєри, розподільники кормів.	Висока подача повітря, чистота (для зменшення пилу), часто складні системи керування, можливість аварійного режиму роботи, стійкість до хімічних реакцій, пилу.	Пневматичні приводи для заслінок, клапанів, швидкоз'ємних з'єднань, систем стисненого повітря, датчиків рівня подачі.
Системи вентиляції та кондиціонування повітря	Примусова вентиляція, регулювання подачі повітря, повітряні завіси, заслінки, повітродувки.	Великі пневматичні приводи або заслінки, пневматичне керування (наприклад, пневматичні приводи, повітряні клапани), стійкість до погодних та експлуатаційних умов, безпека.	Повітряні завіси, заслінки, регулятори повітря, системи автоматичного керування, пропорційні клапани.
Видалення гною/підстилки	Скребки для гною, автоматичні жолоби, системи очищення підлоги.	Міцність, гойдалки або ковзання, стійкі до стирання та вологи компоненти, хороша герметичність при монтажі; контроль руху.	Пневматичні приводи, регулювальні клапани, керовані лінії, швидкоз'ємні з'єднання.

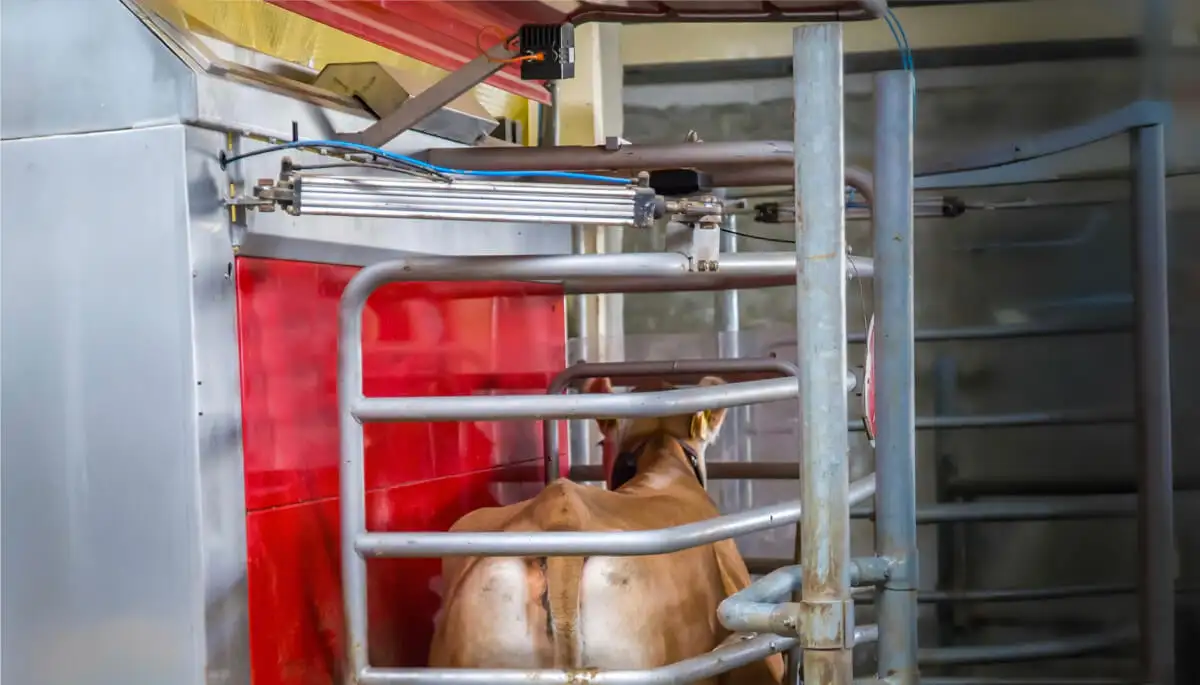

Контроль загонів/загонів/воріт	Рух воріт, відгін, зонування тварин, закриття/відкриття проходів.	Приводи з відповідним зусиллям, довговічністю, функціями безпеки, централізованим керуванням; встановлення кабелів; швидкі з'єднувачі для легкого розбирання та очищення.	Приводи, електропневматичні клапани, шланги, швидкоз'ємні з'єднувачі, ПЛК або пневматично-електричне керування.
Чищення та гігієна обладнання	Мийки високого тиску, розпилювачі, дезінфекція, обладнання для очищення доїльних апаратів, поїлок тощо.	Компоненти стійкі до корозії, хімікатів, швидко роз'єднуються та розбираються, мають гарну герметизацію.	Швидкоз'ємні з'єднувачі, шланги, розпилювачі, кульові або діафрагмові клапани , регулятори тиску , фільтри.
Системи охолодження, зберігання та молочних продуктів	Охолоджувачі, холодильні камери, потік молока, молочні насоси.	Уникнення контакту стисненого повітря з молоком, герметичність, легкість очищення CIP, компоненти харчових продуктів у разі їх контакту.	Молочні клапани, одноразові або харчові трубки, системи автоматичного промивання.

Приклад конкретних рішень / сценаріїв із застосуванням продуктів ПНЕВМАТ

Нижче наведено кілька прикладів того, як можна спроектувати систему обладнання корівника, використовуючи конкретні компоненти з пропозиції ПНЕВМАТ , разом із перевагами та викликами.

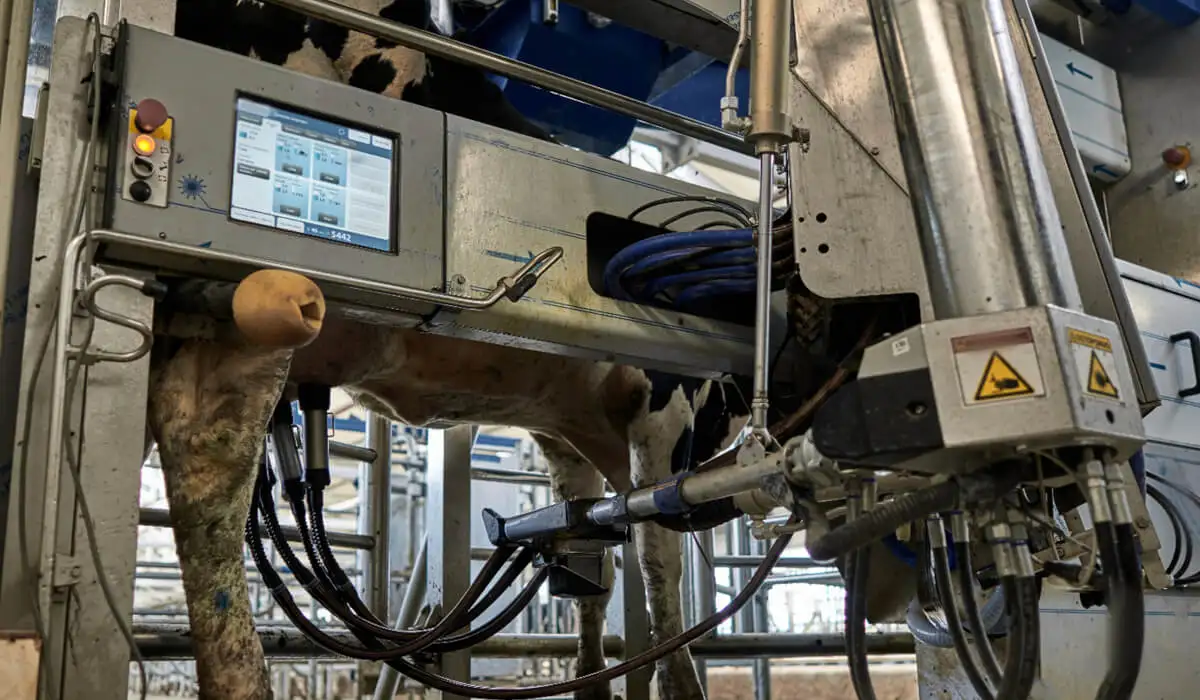

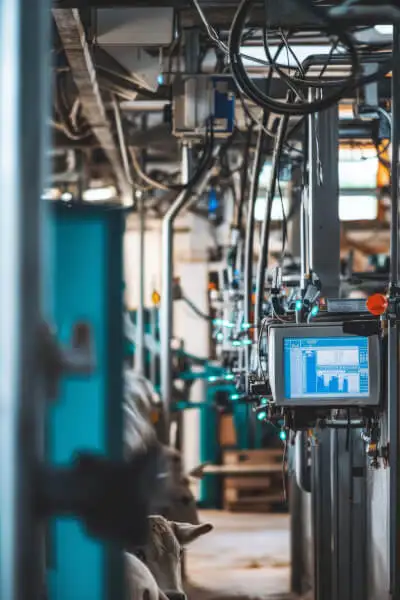

Сценарій 1: Автоматизація доїльного системи

Мета: Зменшення ручної праці, підвищення гігієни, поліпшення якості та швидкості доїння.

Пневматичні елементи:

• Пневматичні пульсатори – керують ритмом роботи між всмоктуванням і відпочинком, керуються пневматично або електронно (але живляться повітрям).
• Запірні клапани та електроклапани – забезпечують автоматичне відкриття/закриття молочних/повітряних трубопроводів, наприклад, під час промивання систем.
• Пневматичні циліндри – для відкриття/закриття заслінок, дверей у доїльних залах, систем миття (наприклад, заслінок для зливів).

• Фільтри, регулятори, маслорозпилювачі – чисте повітря в імпульсній системі, захист від забруднень / конденсації; постійний тиск для правильної роботи імпульсатора.
• Високоякісні шланги, швидкороз'ємні з'єднання – полегшують демонтаж для чищення, забезпечують герметичність і гігієну.

Переваги:

• стабільність і повторюваність процесу доїння (краща продуктивність молока, захист вимені)
• знижений ризик забруднення (миття, відсутність води/повітря в системі)
• менше використання робочої сили, краща ергономіка роботи

Виклики:

• початкова інвестиція (компресор, установка)
• технічне обслуговування – фільтри, ущільнювачі повинні регулярно замінюватися
• доступ до запасних частин – добре, якщо ПНЕВМАТ пропонує місцеву підтримку, що і відбувається

Сценарій 2: Автоматична/напівавтоматична система скребків для гною

Мета: Поліпшення гігієни, зменшення ручної праці, зменшення викидів аміаку/запахів.

Пневматичні елементи:

• Лінійні циліндри – для приводу механізму скребка.
• Керуючі клапани – для регулювання рухів вперед/назад, старт/стоп, безпеки (наприклад, кінцеві датчики).
• Шланги та швидкороз'ємні з'єднання – для можливості демонтажу жолобів / робочих частин для миття.
• Повітряні фільтри в системі стисненого повітря та регулятор тиску – для забезпечення плавної роботи циліндрів, уникнення простоїв.
• Компенсаційний бак – для пом'якшення стрибків тиску під час роботи двигунів / клапанів. ПНЕВМАТ пропонує компенсаційні баки для тиску повітря.

Сценарій 3: Управління кондиціонуванням / вентиляцією та повітряними завісами

Мета: Поліпшення кліматичних умов у корівнику – температури, вологості, руху повітря; зменшення теплового стресу у великої рогатої худоби; енергоефективність.

Пневматичні елементи:

• Пневматичні приводи з автоматичним керуванням – для вентиляційних клапанів, регулювання припливу повітря.
• Повітряні завіси – іноді вимагають керованих систем подачі повітря.
• Повітряні клапани, розподільники, швидкороз'ємні з'єднання – для можливості адаптації та обслуговування.
• Сенсорне управління – датчики температури та вологості, які запускають приводи / клапани / вентилятори. Хоча управління може бути електричним, частина роботи може базуватися на пневматичних або змішаних системах.

Експлуатація та технічне обслуговування пневматичних систем у корівнику

Впровадження пневматичної системи в корівнику – це лише початок. Не менш важливими є експлуатація та технічне обслуговування (ТО), оскільки умови навколишнього середовища в тваринницьких будівлях є складними: вологість, пил, наявність аміаку та інших газів, коливання температури, інтенсивне миття обладнання та поверхонь.

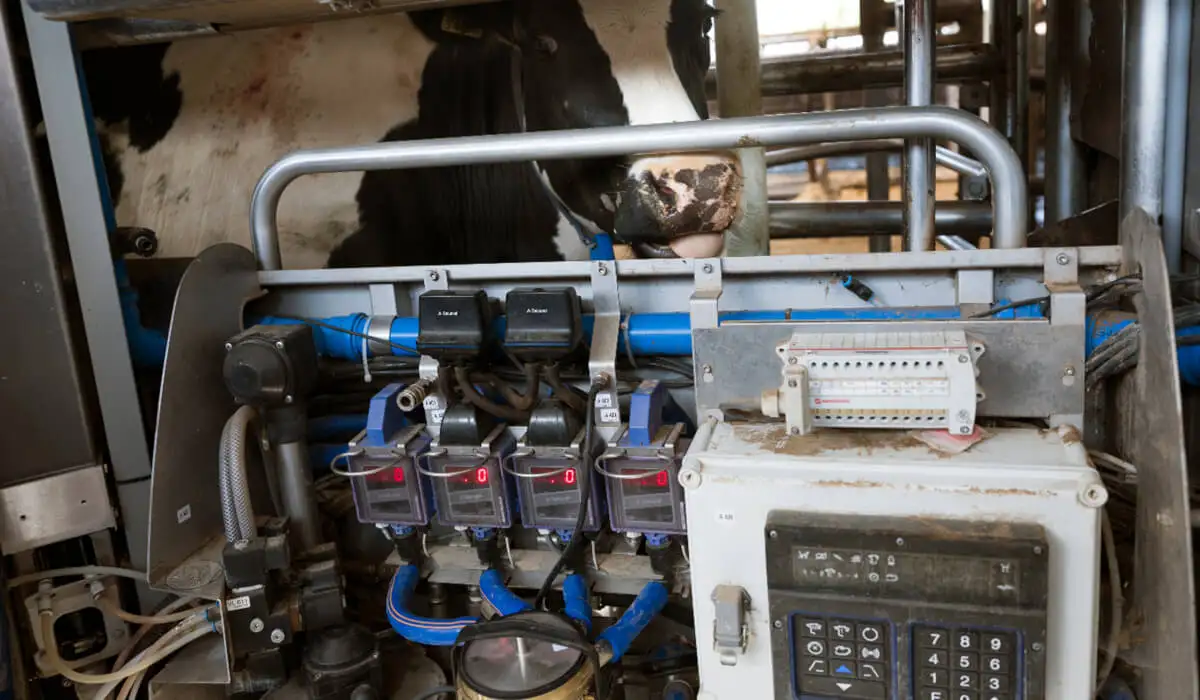

Ключові завдання технічного обслуговування:

• Контроль робочого тиску – регулярна перевірка тиску на лініях подачі (наприклад, 6–8 бар) і порівняння з значеннями на кінцях ліній для виявлення падінь (негерметичності).
• Перевірка повітряних фільтрів і осушувачів – для запобігання потраплянню вологи та забруднень до пневматичних елементів; волога спричиняє корозію та скорочує термін експлуатації циліндрів і клапанів.
• Змащування – для деяких клапанів і приводів необхідне періодичне змащування (масло для масляного туману). ПНЕВМАТ пропонує мастильники та системи підготовки повітря, які можуть автоматизувати цей процес.
• Заміна ущільнювачів і мембран – експлуатаційні елементи, особливо в клапанах і циліндрах, необхідно періодично замінювати, щоб зберегти герметичність.
• Перевірка трубопроводів і швидкоз'єднувачів – трубопроводи з пластмас (PU, PE, PA) з часом можуть тверднути, тріскатися; швидкоз'єднувачі можуть втрачати герметичність. ПНЕВМАТ постачає широкий асортимент каліброваних трубопроводів і промислових швидкоз'єднувачів, які можна легко замінити.
• Перевірки безпеки – системи приводів повинні мати кінцеві вимикачі та запобіжні клапани, що запобігають неконтрольованому руху, наприклад, заслінок, воріт або скребків для гною.

Практична порада: варто скласти графік перевірок (наприклад, щомісячні перевірки герметичності, щоквартальна заміна фільтрів, щорічний ремонт силових приводів), який можна інтегрувати в програмне забезпечення для управління господарством (наприклад, ERP або SCADA).

Економічні аспекти – витрати та рентабельність пневматизації корівника

Пневматика – це інвестиція, але правильно спроектована вона може принести значну економію та рентабельність інвестицій (ROI) протягом декількох років. Ось ключові елементи економічної аналітики:

Інвестиційні витрати:

• придбання та монтаж компресора (наприклад, гвинтового – ПНЕВМАТ  пропонує широкий вибір),
• придбання системи розподілу повітря: трубопроводи, швидкороз'ємні з'єднання, муфти, розподільники,
• придбання виконавчих пристроїв: приводи, клапани, датчики, системи управління,
• інтеграція з існуючою системою автоматики (PLC, датчики, SCADA),
• вартість монтажних робіт та введення в експлуатацію.

Експлуатаційні витрати:

• електроенергія для приводу компресора (зазвичай 5–15% від загальних витрат енергії в корівнику),
• техогляд, заміна витратних матеріалів (фільтри, ущільнювачі, трубопроводи),
• можливі простої під час аварій – вартість втраченого виробництва.

Фінансові вигоди:

• скорочення ручної праці – менше робочих годин (автоматичні доїльні зали, скребки, завіси),
• менші втрати виробництва (наприклад, завдяки стабільному доїнню та меншому стресу корів),
• менше споживання води та миючих засобів (автоматичні системи очищення),
• більша продуктивність і здоров'я стада (кращий клімат у корівнику – менше захворювань дихальних шляхів, кращий апетит),
• більша довговічність обладнання завдяки чистому і сухому повітрю (довший термін експлуатації = менші витрати на заміну).

Практична порада: ПНЕВМАТ пропонує проектну та консультаційну підтримку, яка дозволяє підібрати параметри установки стисненого повітря таким чином, щоб мінімізувати споживання енергії (наприклад, вибір компресора з інвертором, відповідні перерізи трубопроводів, системи рекуперації тепла з компресора для нагріву господарської води).

Майбутнє та тенденції – що далі з пневматикою в корівниках?

Пневматика в сільському господарстві, а особливо в корівниках, буде й надалі розвиватися, сприяючи автоматизації та роботизації тваринництва:

• Більше роботів у корівниках – доїльні роботи, роботи для підгортання корму, роботи для чищення решіток – всі вони використовують пневматичні циліндри та клапани.
• Низьконапірні системи (Low Pressure ПНЕВМАТ ics) – більш енергоефективні рішення для легких приводів і очищення, при 3–4 барах замість 6–8.

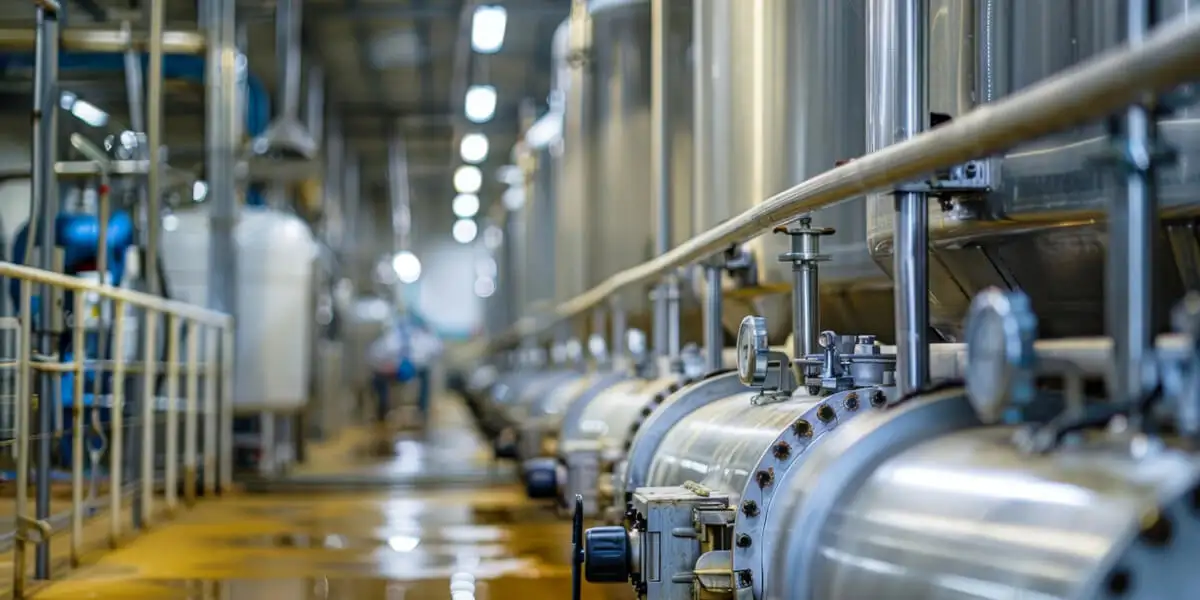

• Модульні установки стисненого повітря – легкі в розширенні, наприклад, системи труб з алюмінію та швидкороз'ємними з'єднаннями (наприклад, Aignep Infinity, доступні в пропозиції ПНЕВМАТ ).
• Пневматика без резервуарів – мікросистеми з малими локальними компресорами (децентралізація джерел стисненого повітря).
• Підвищена гігієнічність компонентів – клапани та трубопроводи з нержавіючої сталі, Трубки тефлонові, гігієнічні з'єднувачі, щоб відповідати все більш суворим гігієнічним вимогам у молочній галузі.
• Енергоефективність та рециркуляція енергії – рекуперація тепла з компресорів для нагрівання води для корів, очищення та миття обладнання.
