Современная промышленность требует инфраструктуры, которая обеспечит надежность, безопасность и гигиену на самом высоком уровне. Ключевым элементом такой инфраструктуры являются технологические установки – системы трубопроводов и арматуры, предназначенные для транспортировки технологических сред, таких как вода, технические газы, химические вещества или пищевые продукты. Выбор соответствующей трубопроводной системы и метода монтажа оказывает прямое влияние на качество технологических процессов, эксплуатационные расходы и срок службы всей установки.

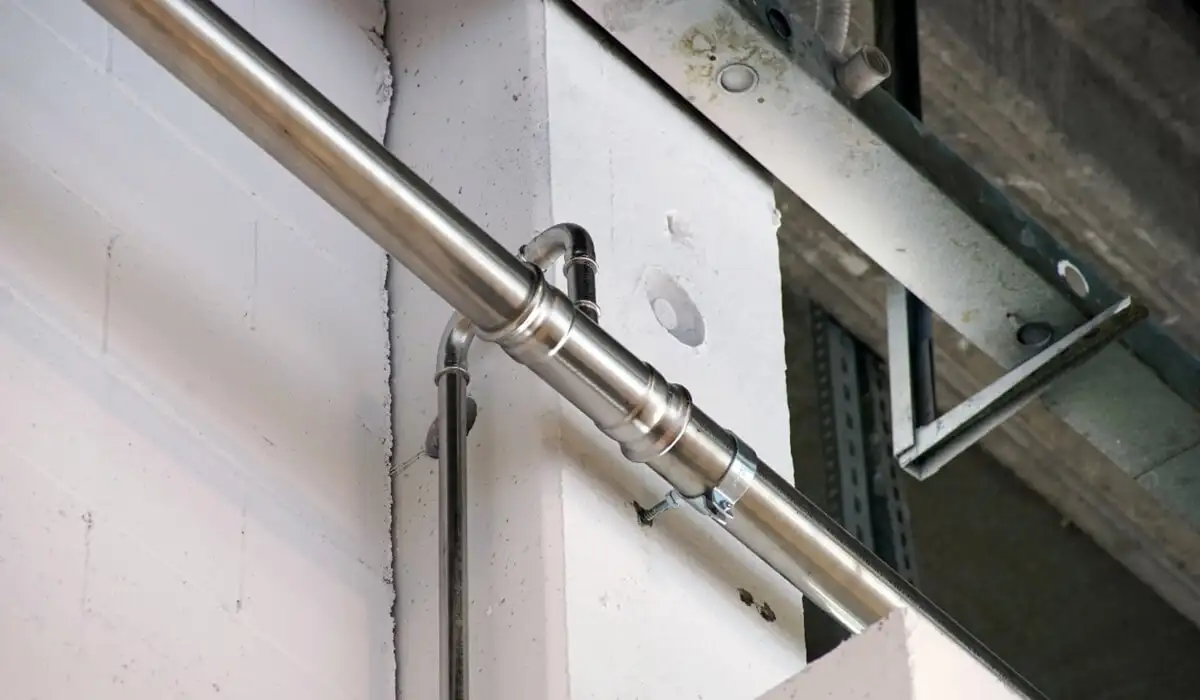

Монтаж стальных труб промышленной технологической установки на стене с помощью специальных креплений

Что такое технологические установки?

Технологические установки – это специализированные трубопроводные системы, используемые в химической, пищевой, фармацевтической, энергетической, нефтехимической и многих других отраслях экономики. Их основная задача - надежная передача технологических сред с сохранением соответствующих физико-химических параметров и безопасности процесса.

Для их строительства используются технологические трубы и арматура (коленки, тройники, клапаны, переходники), изготовленные из материалов, устойчивых к коррозии, высоким температурам и агрессивным веществам – чаще всего из нержавеющей стали.

Какие трубы использовать для технологической установки?

1. Нержавеющая сталь – материал первого выбора

Технологические установки из нержавеющей стали сегодня стандарт во многих отраслях промышленности. Основные преимущества этого материала:

отличная коррозионная стойкость,
высокая механическая прочность,
устойчивость к изменениям температуры,
легкость в чистке и обслуживании (ключевые факторы в пищевой и фармацевтической промышленности),
эстетичность и долговечность.

Чаще используемые марки стали:

AISI 304 нержавеющая сталь – для общего применения (вода, сжатый воздух),
AISI 316L нержавеющая кислотостойкая сталь – для применений, требующих более высокой химической стойкости (кислоты, щелочи, морские среды, CIP/SIP).

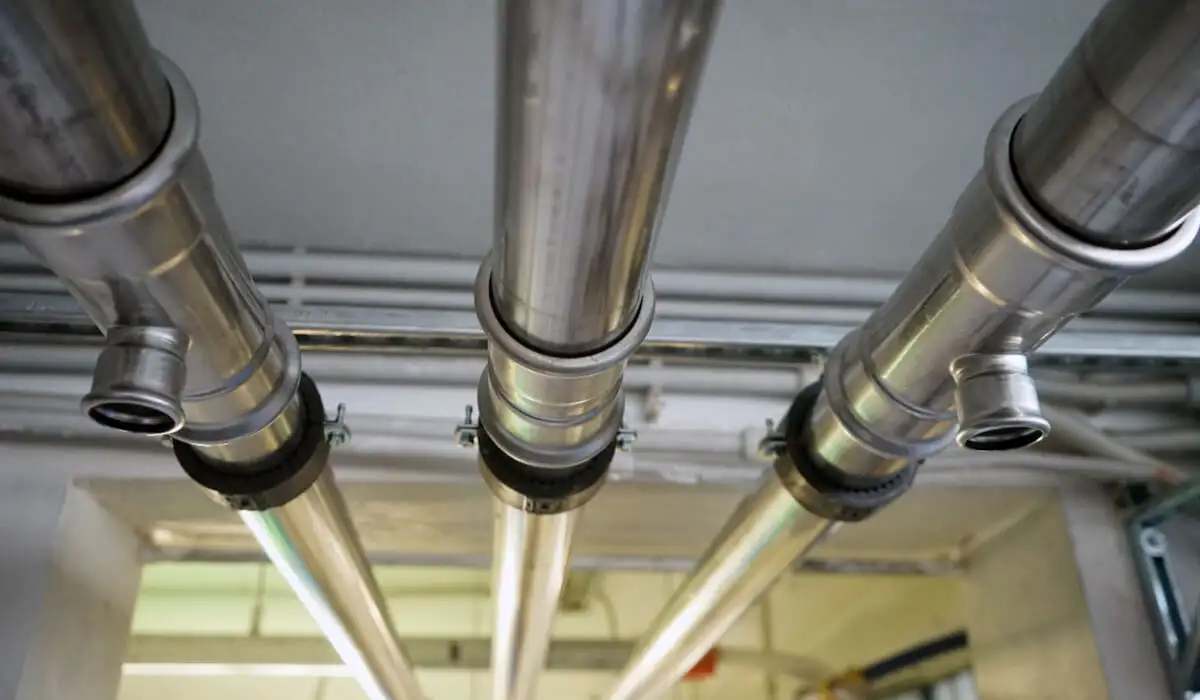

Система технологических трубопроводов из нержавеющей стали с прессовыми соединениями и монтажными креплениями

2. Типы технологических труб

Трубы для технологических установок отличаются по конструкции и назначению:

бесшовные трубы – высокая герметичность, отсутствие сварных швов, идеально подходят для агрессивных сред и сред под давлением,
сварные трубы – более выгодны по цене, используются там, где нет экстремальных условий,
тонкостенные трубы – легкие, идеально подходят для зажимаемых систем (прессование, т.е. press-fit).

Тип монтажа технологических установок – классическая сварка против прессованных систем

1. Традиционный сварочный монтаж

Сварка TIG – это классический метод, обеспечивающий прочные, гигиенические соединения, но:

требует высокой квалификации сварщиков,
является трудоемким,
генерирует дорогие простои в производстве,
связан с необходимостью приемки сварных швов (например, в пищевой промышленности).

2. Системы прессования (press-fit) – современная альтернатива

Все большую популярность приобретают системы прессования (прессования), устраняющие необходимость сварки. Примером этого решения является Effebi-Press – инновационная система монтажа итальянской компании Effebi, предназначенная для промышленности.

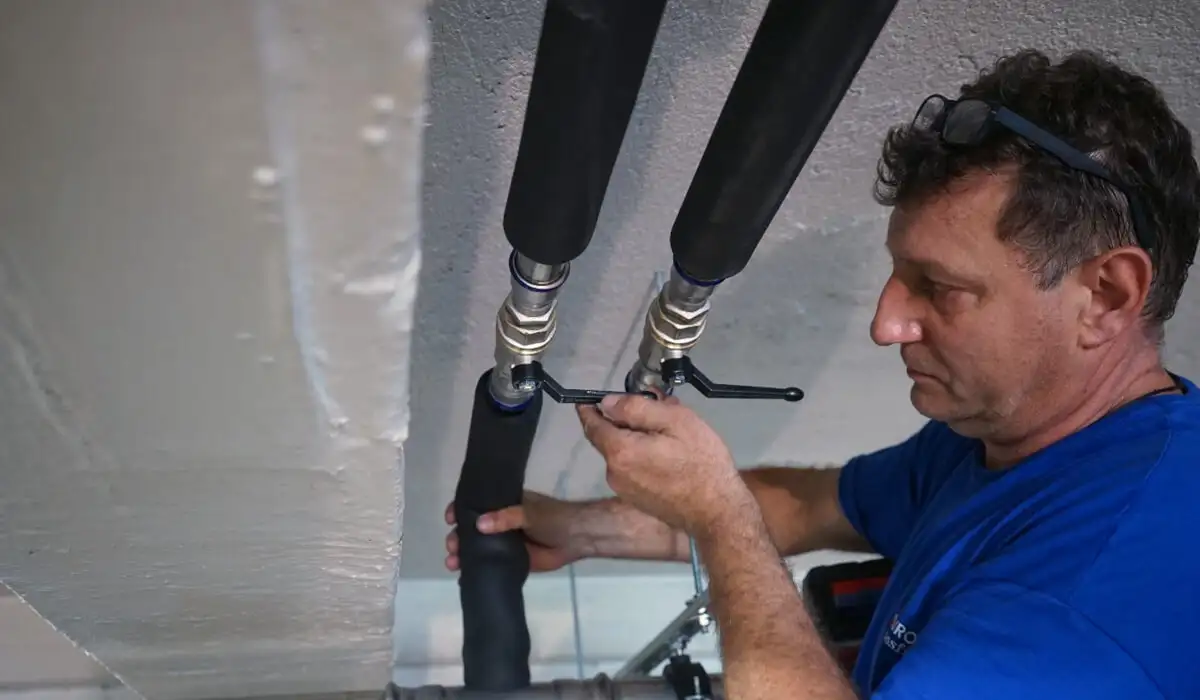

Специалист выполняет монтаж запорной арматуры на изолированные технологические трубы с использованием системы Press-fit

Effebi-Press – современная система для технологических установок

Effebi-Press – это комплексная трубная система для монтажа технологических установок из нержавеющей стали, основанная на технологии зажима. Она включает в себя тонкостенные трубы, фитинги, соединительные элементы и инструменты для быстрого монтажа без сварки.

Характеристики системы:

изготовление из нержавеющей стали AISI 316L (1.4404),
соединения, выполняемые с помощью механического прессования (press-fit)
доступность диаметров от DN15 до DN108,
идентификация негерметичности в непрессованном состоянии (контроль перед запуском установки),
О-кольца из EPDM, FKM или HNBR – устойчивы к разным средам (водяной пар, масла, химикаты, гликоли),
сертификаты и аттестаты: WRAS, KIWA, DVGW, ACS, TÜV – соответствие стандартам пищевой и фармацевтической промышленности.

Преимущества системы Effebi-Press в промышленных установках

✓ Быстрый монтаж

Отсутствие необходимости сварки означает сокращение времени монтажа даже на 50–70% по сравнению с традиционными методами. Нет необходимости очищать трубы, выполнять шлифовку или сварочные работы.

✓ Безопасность и гигиена

Система приспособлена к средам, требующим высочайших стандартов чистоты. О-кольца и стальные элементы не вступают в реакцию со средой и не создают загрязнений.

✓ Универсальность

Подходит для питьевой воды, пара, воздуха, технических газов, химических веществ, охлаждающих и отопительных сред.

✓ Экономия

Более низкие затраты на рабочую силу, отсутствие необходимости использования сертифицированных сварщиков, меньше отходов материалов и более короткое время простоев.

✓ Гибкость в проектировании

Благодаря широкому ассортименту соединительных элементов и фитингов, можно быстро адаптировать технологическую установку к требованиям конкретного процесса.

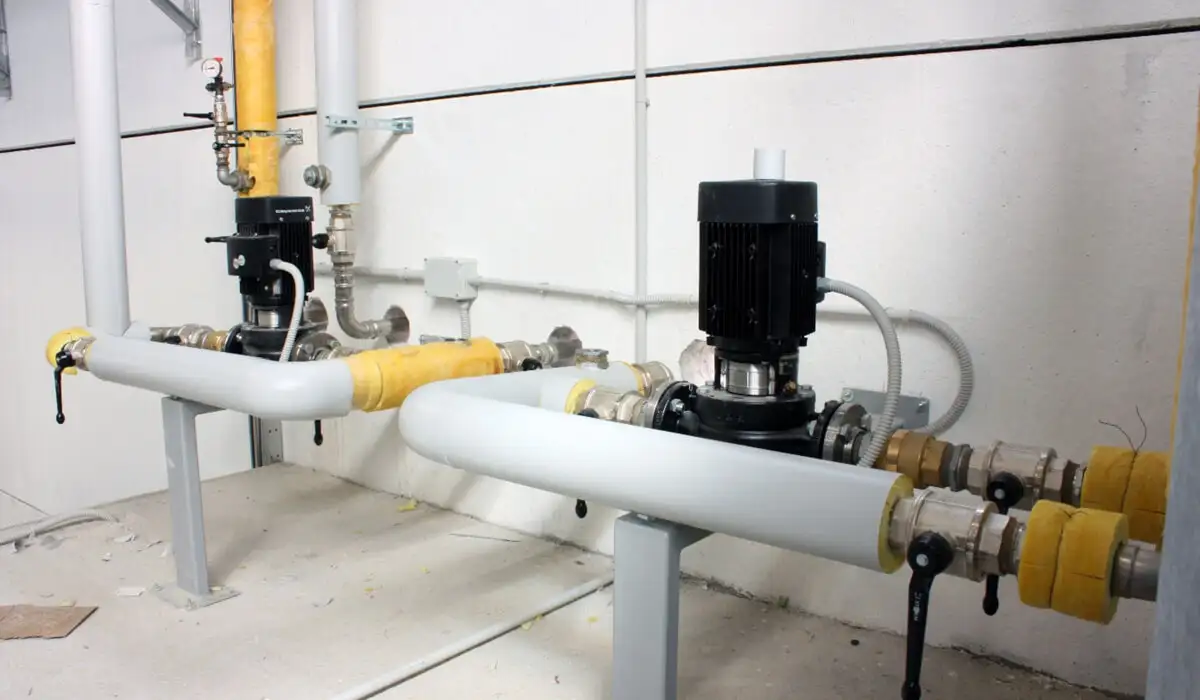

Промышленная насосная станция с технологическими трубопроводами и запорной арматурой Effebi Press для обеспечения гигиены и безопасности

Где система Effebi-Press будет эффективна?

Пищевая промышленность – технологические установки.
Фармацевтическая промышленность – очищенная вода, чистый пар, вспомогательные среды.
Химическая промышленность – транспортировка кислот, щелочей, растворителей.
HVAC и холодильная техника – технологические системы, поддерживающие производство.
Энергетические предприятия – технологическая вода, вспомогательные системы.

Монтаж технологических установок – шаг за шагом с Effebi-Press

Обрезка технологических труб – с помощью резака без заусеницы.
Обозначение глубины смещения – согласно таблице производителя.
Вставка трубы в муфту – к обозначенной точке.
Обжим – с помощью специальных губок и пресса (например, типа «V»).
Контроль соединения – испытание под давлением или визуальное (необжатые соединения намеренно негерметичны – так называемое LBP – Leak Before Pressing).

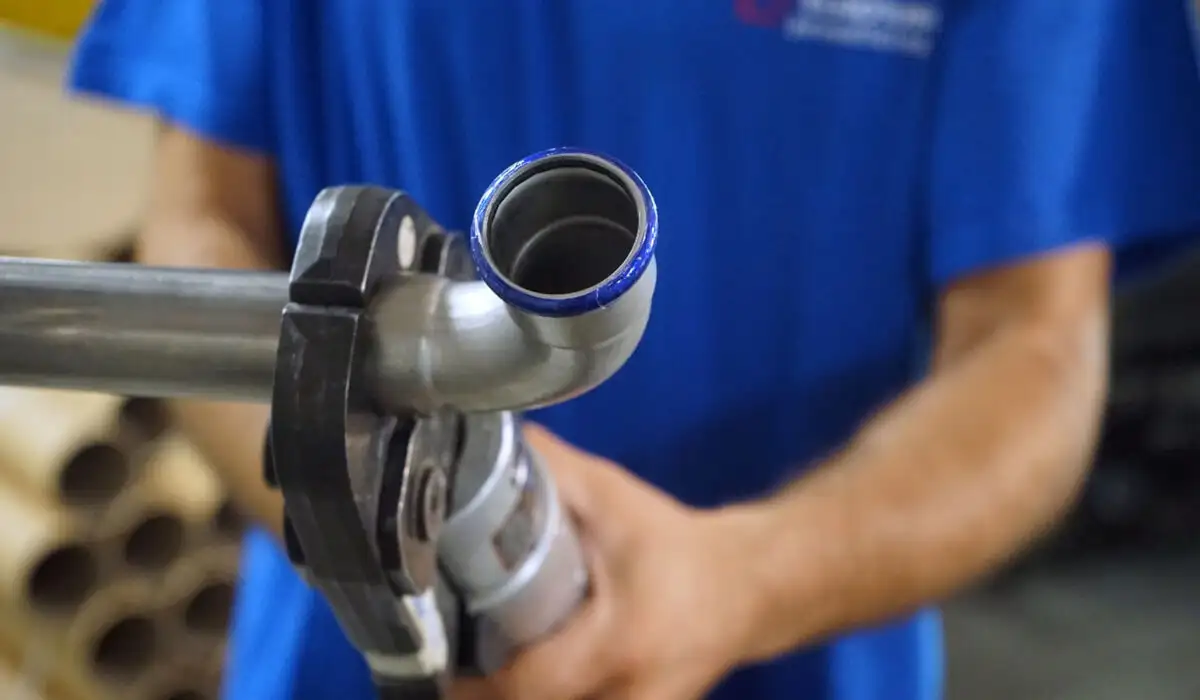

Пошаговый процесс монтажа технологического трубопровода: опрессовка стального фитинга специальным инструментом Effebi Press

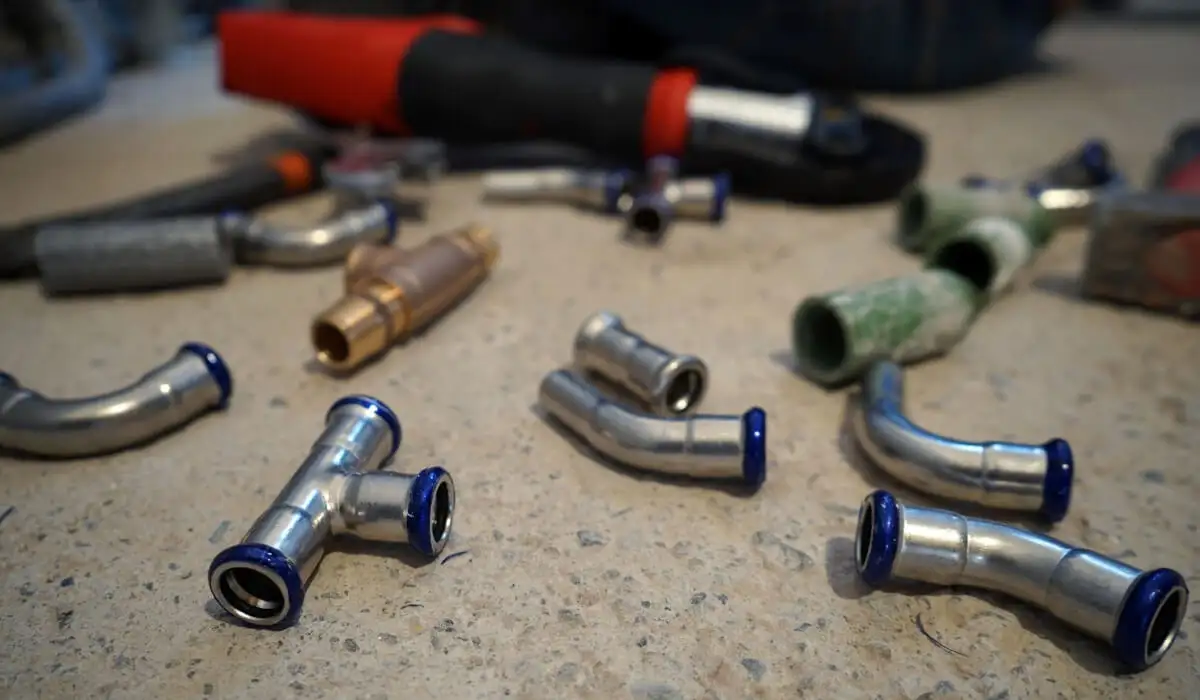

Эксплуатация и техническое обслуживание технологических установок

Одним из ключевых преимуществ таких систем как Effebi-Press является низкая потребность в техническом обслуживании. После правильного прессования соединение остается прочным и герметичным в течение десятилетий.

Конкурентные преимущества системы Effebi-Press

На фоне других доступных систем обжимных соединений (например Viega, Geberit, Sanha) решение, предлагаемое Effebi, отличается:

лучшим соотношением цены и качества – привлекательной альтернативой без компромиссов в качестве,
полное соответствие европейским промышленным стандартам (EN 10312, EN 10088),
гибкость системы – доступность нестандартных фитингов, переходников, переходников на резьбу и фланцы.

Кроме того, Effebi – как производитель промышленной арматуры с более чем 50-летним опытом – обеспечивает целостность всей системы: от шаровых клапанов, через соединительные элементы, до труб и обжимных соединителей.

Система Effebi-Press и другие технологии – сравнение

Характеристики / Система	Сварка TIG	Система Effebi-Press	Резьба из углеродистой стали
Время сборки	Длинный	Очень быстро	Посредственный
Требуемая квалификация	Сертифицированный сварщик	Минимальный (оператор пресса)	установщик замков
Гигиена и чистота	Очень хороший	Очень хороший	Низкий
Эстетика исполнения	Очень хороший	Высокий	Низкий
Долговечность соединения	Высокий	Высокий	Иметь в виду
затраты на рабочую силу	Высокий	Короткий	Посредственный
Возможность расширения	Трудный	Легкий	Иметь в виду

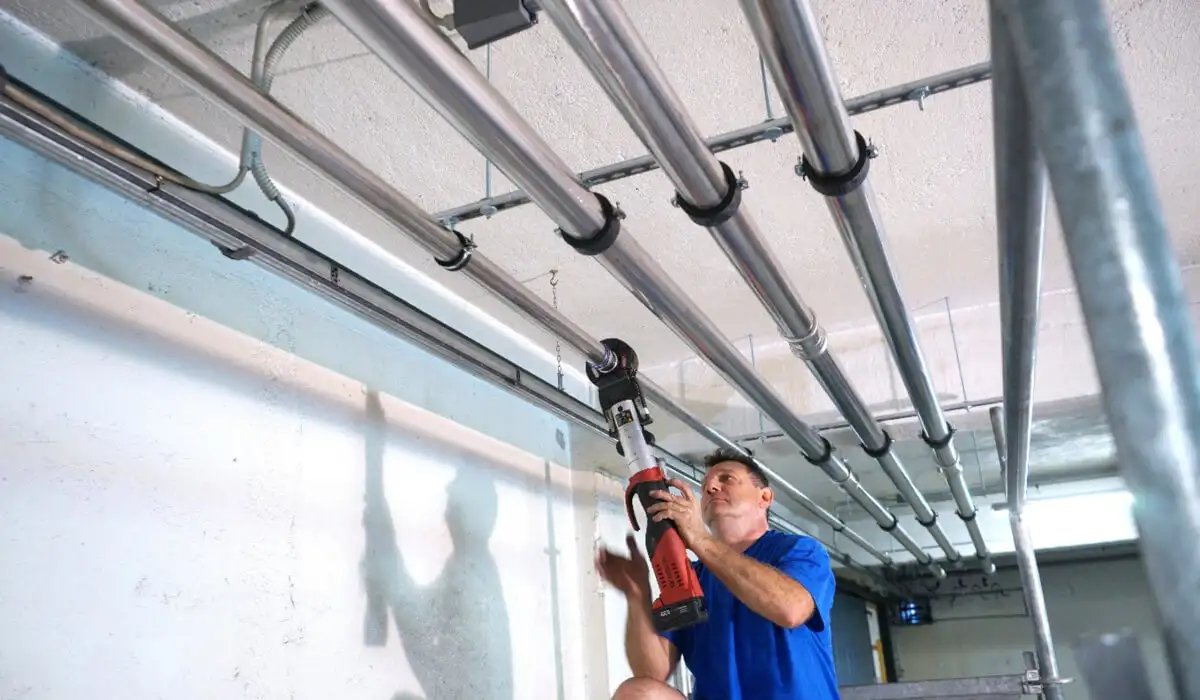

Сравнение систем монтажа: специалист выполняет опрессовку стальных труб под потолком с помощью аккумуляторного пресс-инструмента

Примеры применения систем Effebi-Press на практике

Крафтовый пивоваренный завод – установка CIP и технологической воды

Использование нержавеющих труб 316L Ø42 мм и Ø54 мм, быстрый монтаж без необходимости сварки в чистой зоне, стойкость к щелочной и паровой мойке.

Фармацевтический завод – установка очищенной воды (PW)

Использование обжимных соединений с уплотнителем FKM, низкий коэффициент шероховатости внутренней поверхности труб (Ra < 0,8 мкм), полное соответствие GMP.

Химическая промышленность – трубопровод вспомогательных сред (растворители, охлаждающая вода)

Тонкостенные трубы Ø76,1 мм, быстрая замена технологических секций при расширении установки, устойчивость к органическим веществам и УФ.

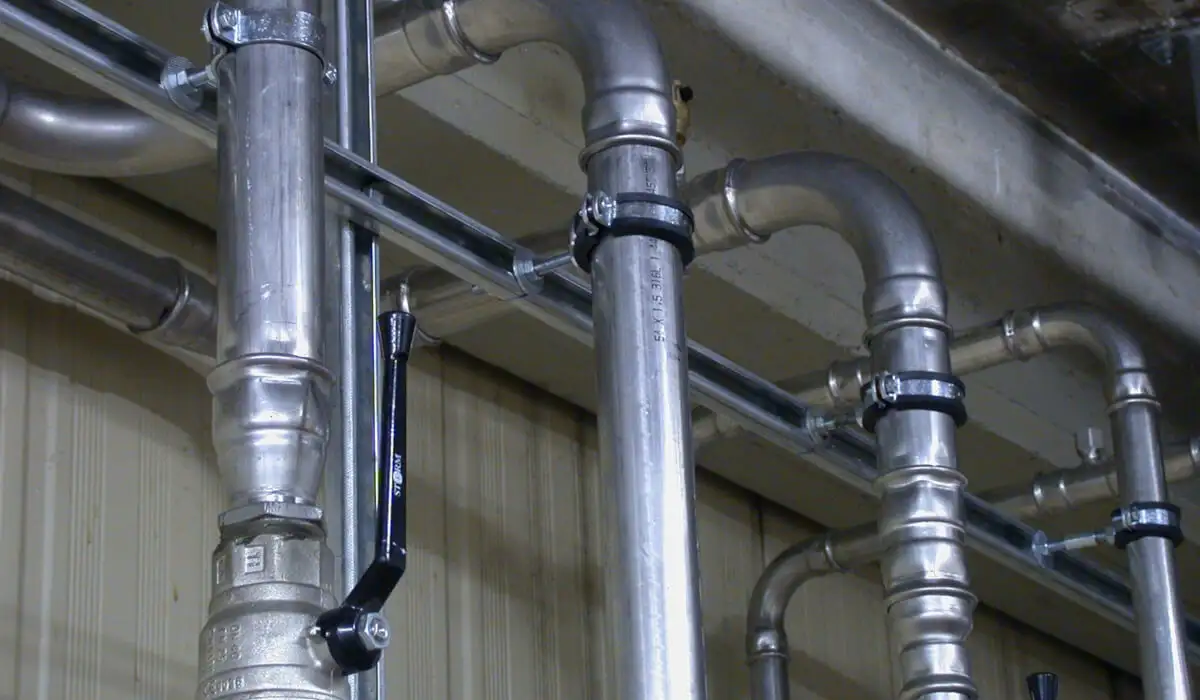

Вспомогательная система трубопроводов из нержавеющей стали для химической промышленности с шаровыми кранами и хомутами

Итак, какая система и какие трубы для технологической установки?

Категория	Рекомендация
Материал трубы	нержавеющая сталь AISI 316L
Тип трубы	Тонкостенные, для зажимной системы
Система крепления	Система зажима Effebi-Press
Приложения	пищевая, фармацевтическая, химическая промышленность, системы отопления, вентиляции и кондиционирования.
Преимущества	Скорость монтажа, гигиеничность, химическая стойкость, низкая стоимость
