Сучасна промисловість вимагає інфраструктури, яка забезпечить надійність, безпеку та гігієну на найвищому рівні. Ключовим елементом такої інфраструктури є технологічні установки – системи трубопроводів та арматури, призначені для транспортування технологічних середовищ, таких як вода, технічні гази, хімічні речовини або харчові продукти. Вибір відповідної трубопровідної системи та методу монтажу має прямий вплив на якість технологічних процесів, експлуатаційні витрати та термін служби всієї установки.

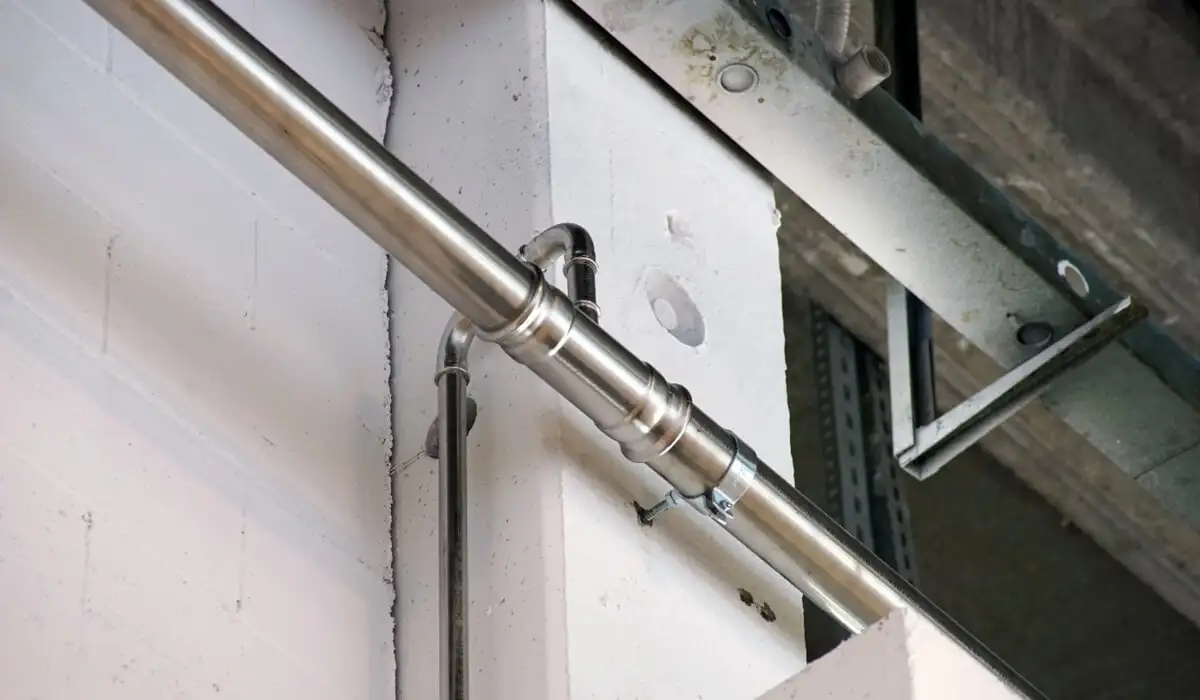

Монтаж сталевих труб промислової технологічної установки на стіні за допомогою спеціальних кріплень

Що таке технологічні установки?

Технологічні установки – це спеціалізовані трубопровідні системи, що використовуються в хімічній, харчовій, фармацевтичній, енергетичній, нафтохімічній та багатьох інших галузях економіки. Їх основним завданням є надійна передача технологічних середовищ із збереженням відповідних фізико-хімічних параметрів та безпеки процесу.

Для їх будівництва використовуються технологічні труби та арматура (коліна, трійники, клапани, перехідники), виготовлені з матеріалів, стійких до корозії, високих температур та агресивних речовин – найчастіше з нержавіючої сталі.

Які труби використовувати для технологічної установки?

1. Нержавіюча сталь – матеріал першого вибору

Технологічні установки з нержавіючої сталі є сьогодні стандартом у багатьох галузях промисловості. Основні переваги цього матеріалу:

відмінна корозійна стійкість,
висока механічна міцність,
стійкість до змін температури,
легкість у чищенні та обслуговуванні (ключові фактори у харчовій та фармацевтичній промисловості),
естетичність та довговічність.

Найчастіше використовувані марки сталі:

AISI 304 нержавіюча сталь – для загального застосування (вода, стиснене повітря),
AISI 316L нержавіюча кислотостійка сталь – для застосувань, що вимагають вищої хімічної стійкості (кислоти, луги, морські середовища, CIP/SIP).

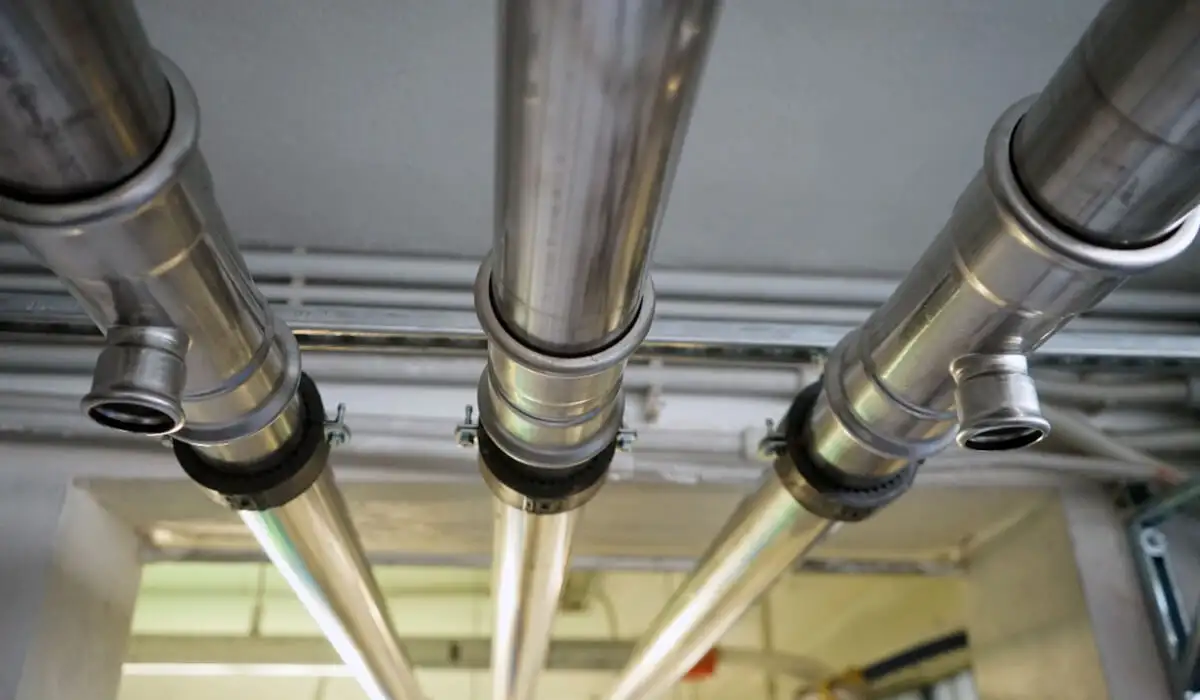

Система технологических трубопроводов из нержавеющей стали с прессовыми соединениями и монтажными креплениями

2. Типи технологічних труб

Труби для технологічних установок відрізняються за конструкцією та призначенням:

безшовні труби – найвища герметичність, відсутність зварних швів, ідеально підходять для агресивних середовищ та середовищ під тиском,
зварні труби – більш вигідні за ціною, використовуються там, де немає екстремальних умов,
тонкостінні труби – легкі, ідеально підходять для систем, що затискаються (пресування, тобто press-fit).

Тип монтажу технологічних установок – класичне зварювання проти пресованих систем

1. Традиційний зварювальний монтаж

Зварювання TIG – це класичний метод, що забезпечує міцні, гігієнічні з'єднання, але:

вимагає високої кваліфікації зварників,
є трудомістким,
генерує дорогі простої у виробництві,
пов'язаний з необхідністю приймання зварних швів (наприклад, у харчовій промисловості).

2. Системи пресування (press-fit) – сучасна альтернатива

Все більшої популярності набувають системи пресування (пресування), які усувають необхідність зварювання. Прикладом такого рішення є Effebi-Press – інноваційна система монтажу італійської компанії Effebi, призначена для промисловості.

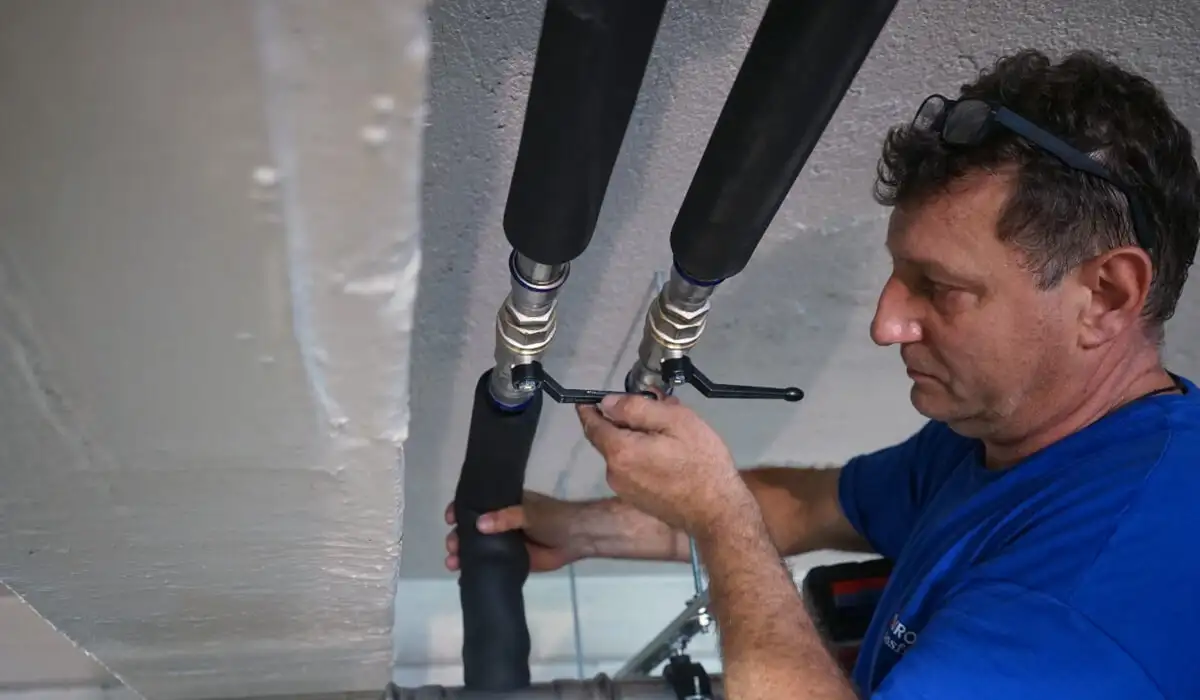

Специалист выполняет монтаж запорной арматуры на изолированные технологические трубы с использованием системы Press-fit

Effebi-Press – сучасна система для технологічних установок

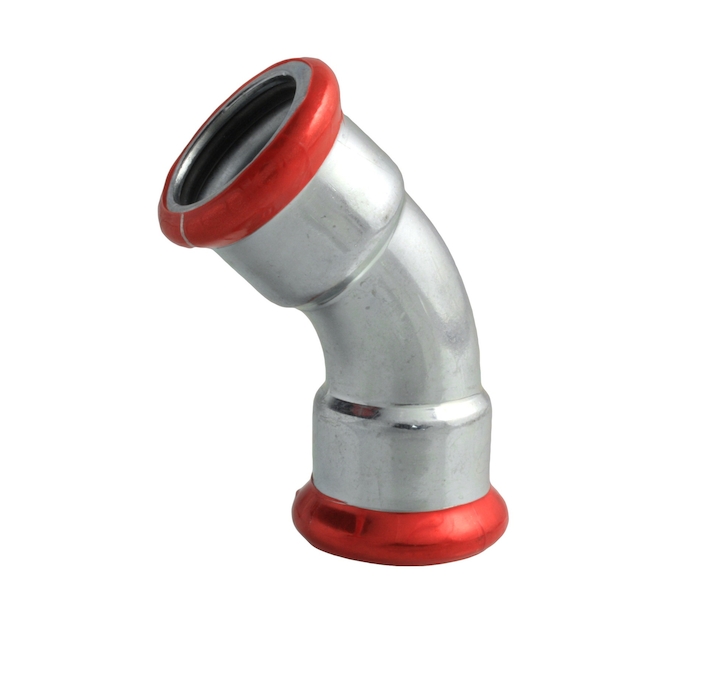

Effebi-Press – це комплексна трубна система для монтажу технологічних установок з нержавіючої сталі, заснована на технології затискання. Вона включає тонкостінні труби, фітинги, з'єднувальні елементи та інструменти для швидкого монтажу без зварювання.

Характеристики системи:

виготовлення з нержавіючої сталі AISI 316L (1.4404),
з'єднання, що виконуються за допомогою механічного пресування (press-fit)
доступність діаметрів від DN15 до DN108,
ідентифікація негерметичності в не пресованому стані (контроль перед запуском установки),
О-кільця з EPDM, FKM або HNBR – стійкі до різних середовищ (водяна пара, олії, хімікати, гліколі),
сертифікати та атестати: WRAS, KIWA, DVGW, ACS, TÜV – відповідність стандартам для харчової та фармацевтичної промисловості.

Переваги системи Effebi-Press в промислових установках

✓ Швидкий монтаж

Відсутність необхідності зварювання означає скорочення часу монтажу навіть на 50–70% в порівнянні з традиційними методами. Немає необхідності очищати труби, виконувати шліфування або зварювальні роботи.

✓ Безпека та гігієна

Система пристосована до середовищ, що вимагають найвищих стандартів чистоти. О-кільця та сталеві елементи не вступають у реакцію з середовищем і не створюють забруднень.

✓ Універсальність

Підходить для питної води, пари, повітря, технічних газів, хімічних речовин, охолоджувальних та опалювальних середовищ.

✓ Економія

Нижчі витрати на робочу силу, відсутність необхідності використання сертифікованих зварників, менше відходів матеріалів і коротший час простоїв.

✓ Гнучкість у проектуванні

Завдяки широкому асортименту з'єднувальних елементів і фітингів можна швидко адаптувати технологічну установку до вимог конкретного процесу.

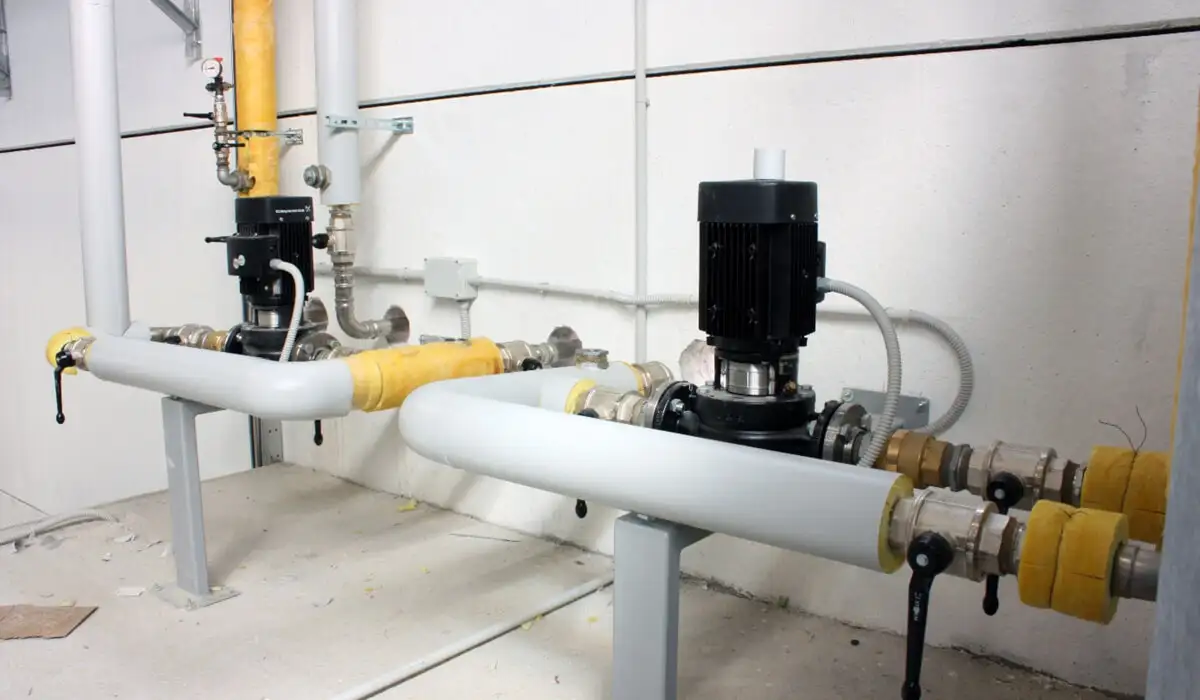

Промышленная насосная станция с технологическими трубопроводами и запорной арматурой Effebi Press для обеспечения гигиены и безопасности

Де система Effebi-Press буде ефективною?

Харчова промисловість – технологічні установки.
Фармацевтична промисловість – очищена вода, чистий пар, допоміжні середовища.
Хімічна промисловість – транспортування кислот, лугів, розчинників.
HVAC та холодильна техніка – технологічні системи, що підтримують виробництво.
Енергетичні підприємства – технологічна вода, допоміжні системи.

Монтаж технологічних установок – крок за кроком з Effebi-Press

Обрізка технологічних труб – за допомогою різака без задирки.
Позначення глибини всунення – відповідно до таблиці виробника.
Вставлення труби в муфту – до позначеної точки.
Обтискання – за допомогою спеціальних губок і преса (наприклад, типу «V»).
Контроль з'єднання – випробування під тиском або візуальне (необтиснуті з'єднання навмисно негерметичні – так зване LBP – Leak Before Pressing).

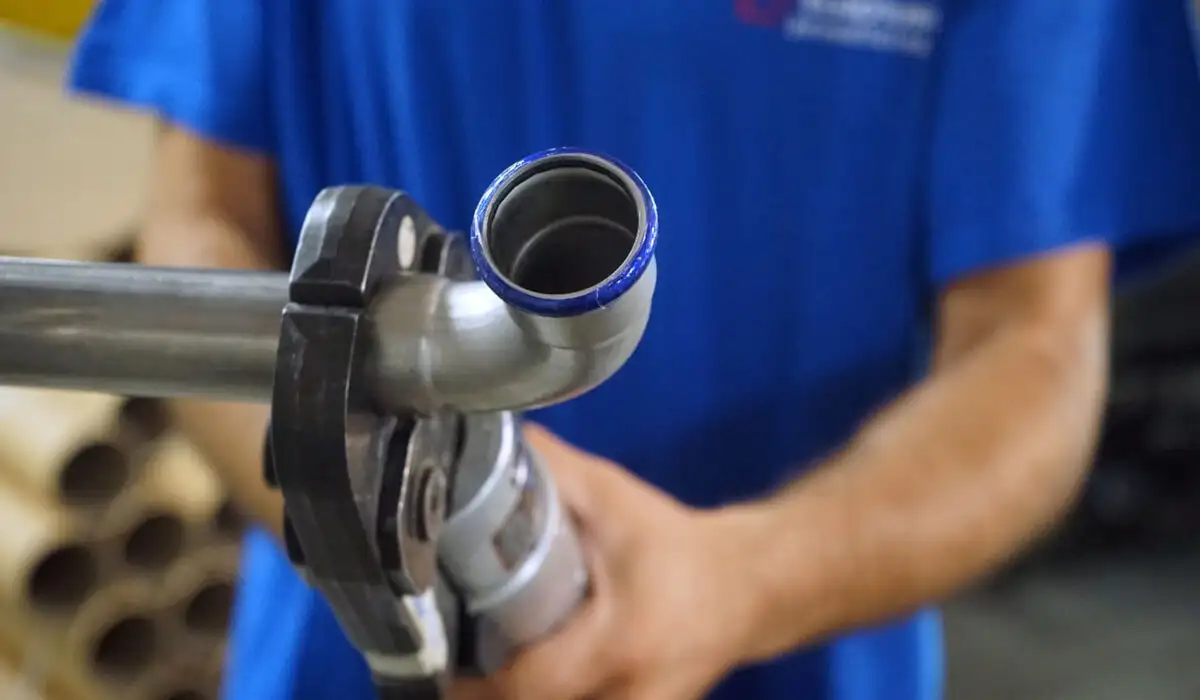

Пошаговый процесс монтажа технологического трубопровода: опрессовка стального фитинга специальным инструментом Effebi Press

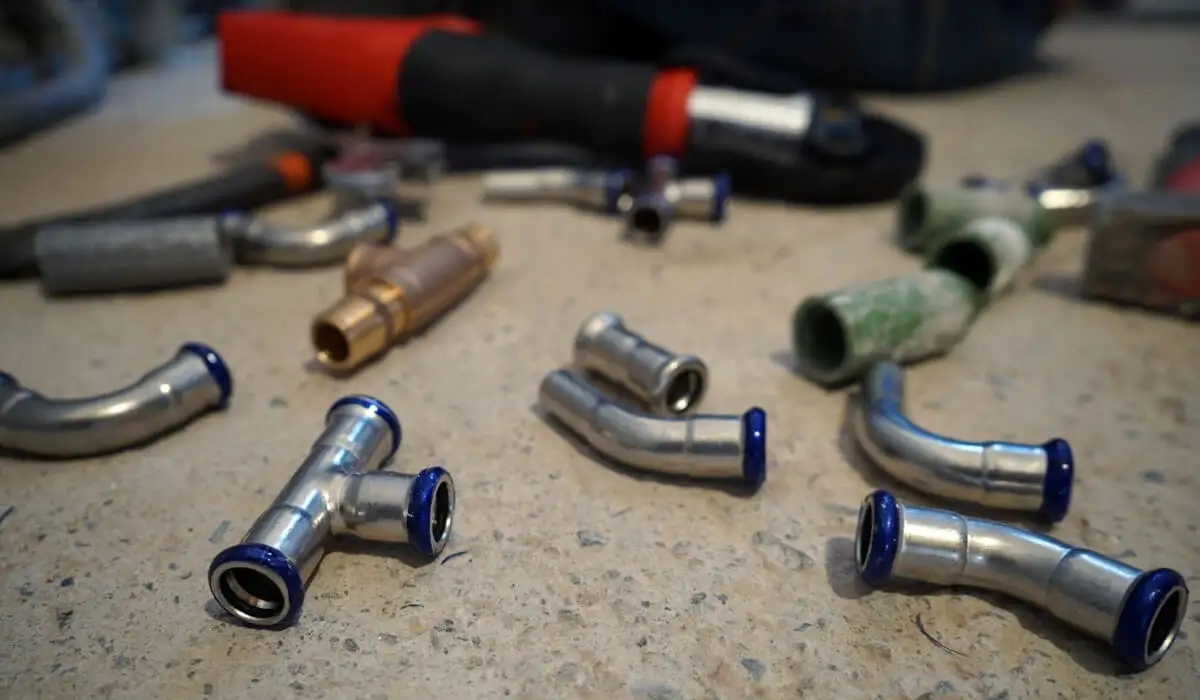

Експлуатація та технічне обслуговування технологічних установок

Однією з ключових переваг таких систем, як Effebi-Press, є низька потреба в технічному обслуговуванні. Після правильного пресування з'єднання залишається міцним і герметичним протягом десятиліть.

Конкурентні переваги системи Effebi-Press

На тлі інших доступних систем обтискних з'єднань (наприклад, Viega, Geberit, Sanha) рішення, пропоноване Effebi, вирізняється:

кращим співвідношенням ціни та якості – привабливою альтернативою без компромісів у якості,
повної відповідності європейським промисловим стандартам (EN 10312, EN 10088),

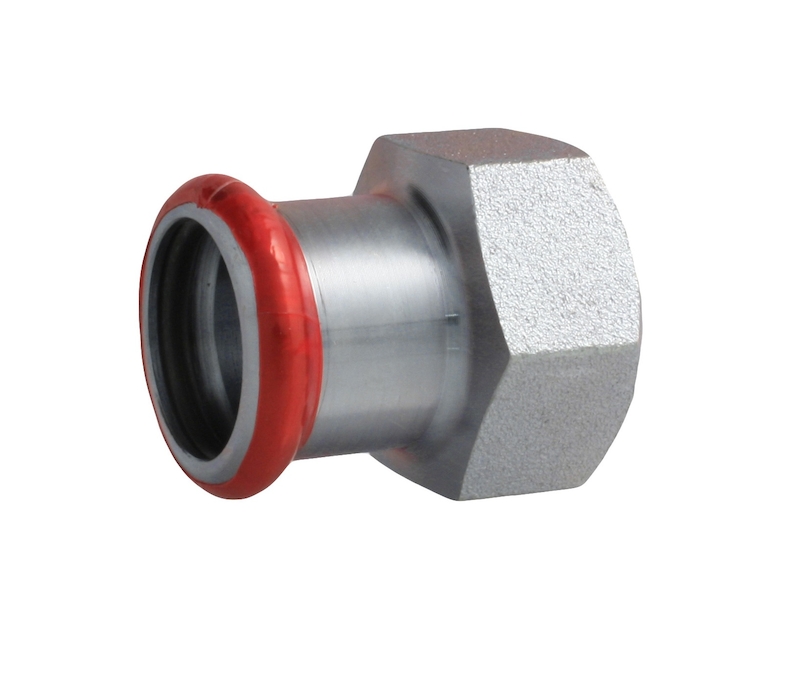

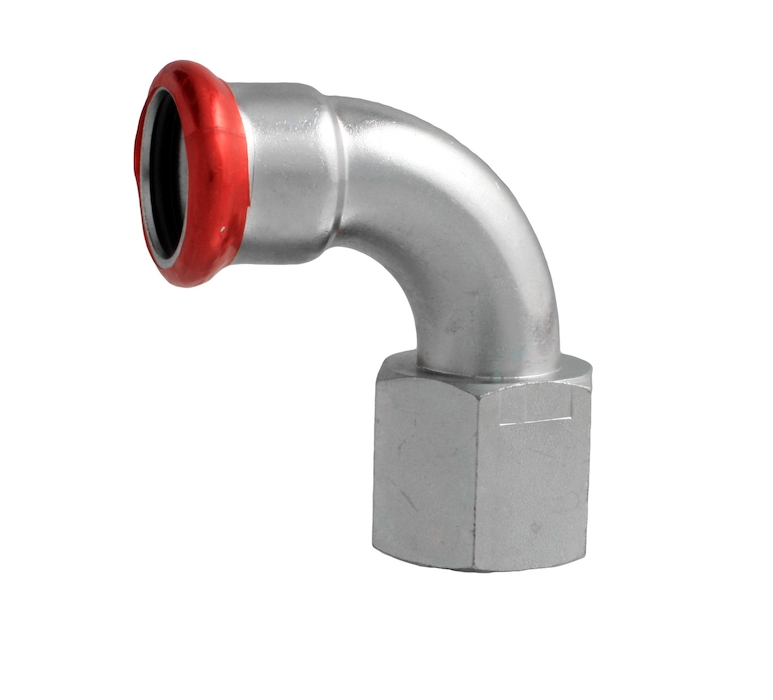

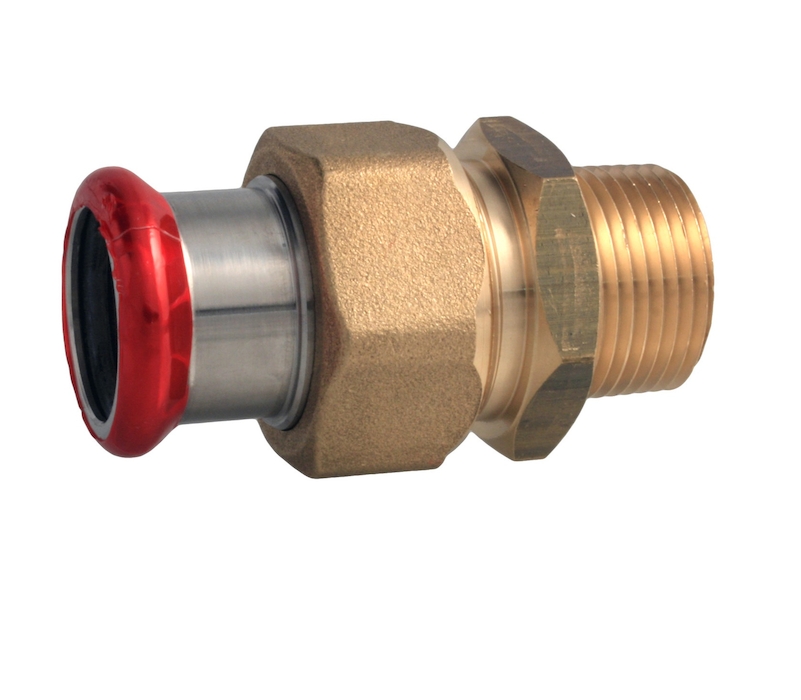

гнучкістю системи – доступністю нестандартних фітингів, перехідників, перехідників на різьбу та фланці.

Крім того, Effebi – як виробник промислової арматури з понад 50-річним досвідом – забезпечує цілісність всієї системи: від кульових клапанів, через з'єднувальні елементи, до труб і обтискних з'єднувачів.

Система Effebi-Press та інші технології – порівняння

Функції / Система	TIG-зварювання	Система Effebi-Press	Нарізання різьби з вуглецевої сталі
Час складання	Довгий	Дуже швидко	Посередній
Необхідна кваліфікація	Сертифікований зварювальник	Мінімум (оператор прес-верстки)	Слюсар-монтажник
Гігієна та чистота	Дуже добре	Дуже добре	Низький
Естетика виконання робіт	Дуже добре	Високий	Низький
Міцність з'єднання	Високий	Високий	Середнє значення
Вартість робочої сили	Високий	Короткий	Посередній
Можливість розширення	Важко	Легко	Середнє значення

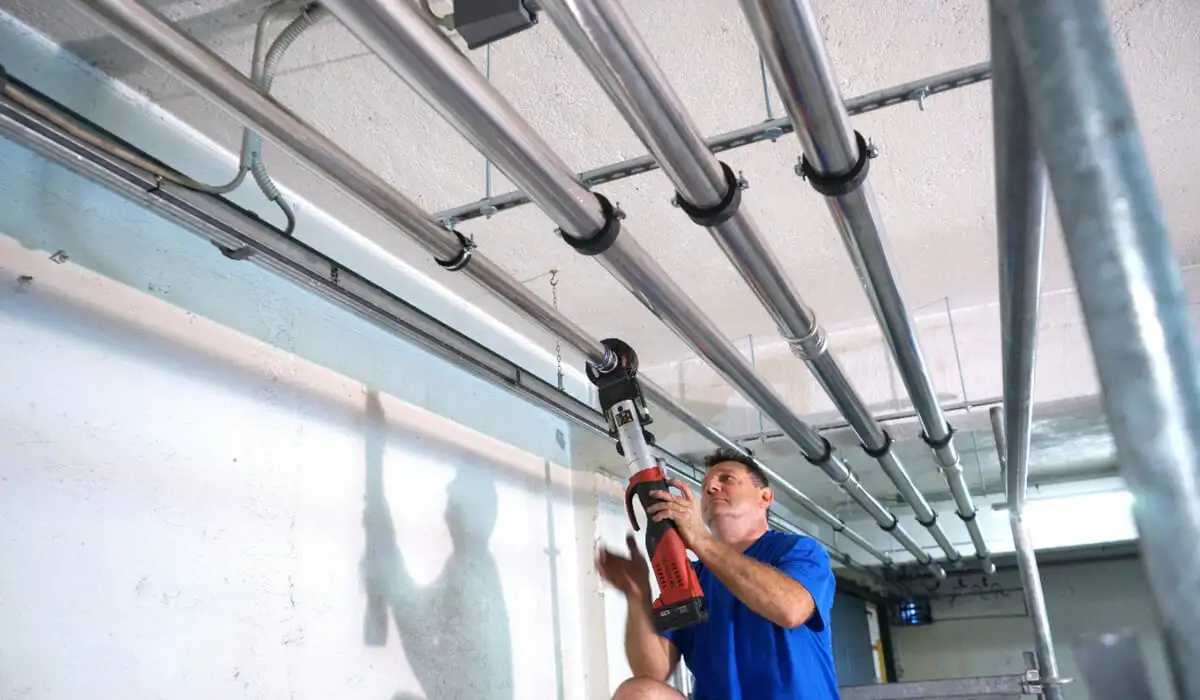

Сравнение систем монтажа: специалист выполняет опрессовку стальных труб под потолком с помощью аккумуляторного пресс-инструмента

Приклади застосування систем Effebi-Press на практиці

Крафтовий пивоварний завод – установка CIP і технологічної води

Використання нержавіючих труб 316L Ø42 мм і Ø54 мм, швидкий монтаж без необхідності зварювання в чистій зоні, стійкість до лужного і парового миття.

Фармацевтичний завод – установка очищеної води (PW)

Використання обтискних з'єднань з ущільнювачами FKM, низький коефіцієнт шорсткості внутрішньої поверхні труб (Ra < 0,8 мкм), повна відповідність GMP.

Хімічна промисловість – трубопровід допоміжних середовищ (розчинники, охолоджуюча вода)

Тонкостінні труби Ø76,1 мм, швидка заміна технологічних секцій під час розширення установки, стійкість до органічних речовин і УФ.

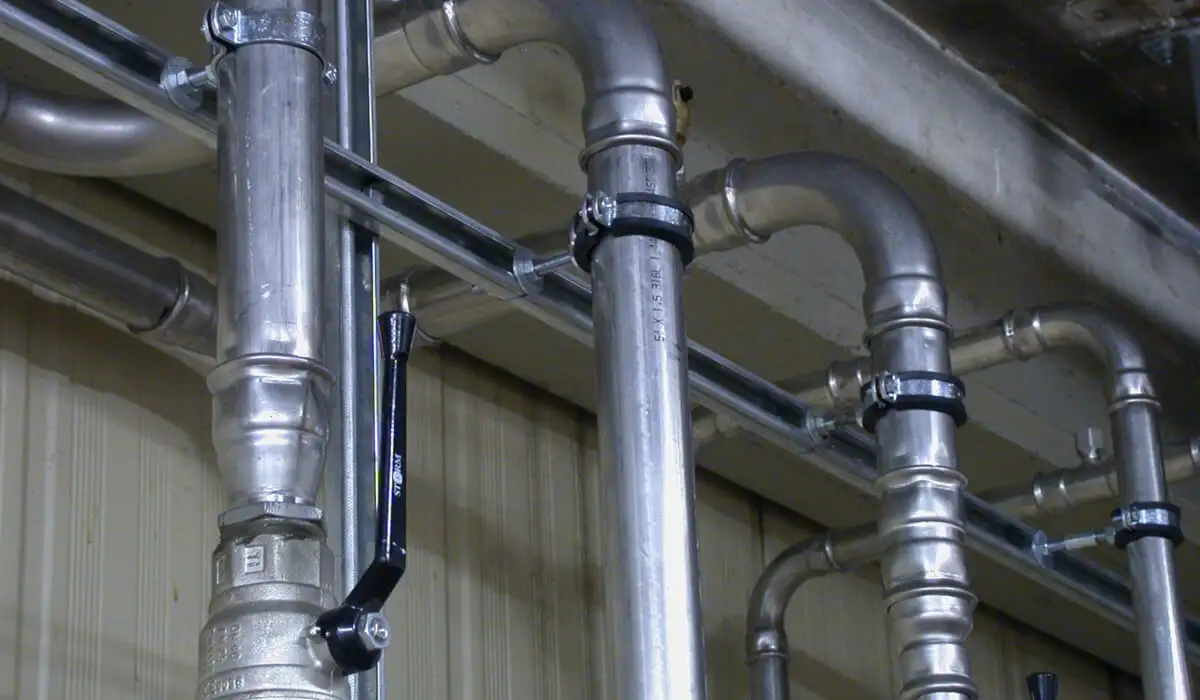

Допоміжна система трубопроводів з нержавіючої сталі для хімічної промисловості з кульовими кранами та хомутами

Тож, яка система і які труби для технологічної установки?

Категорія	Рекомендація
Матеріал труби	Нержавіюча сталь AISI 316L
Тип труби	Тонкостінні, для затискної системи
Система кріплення	Система затискання Effebi-Press
Застосування	Харчова, фармацевтична, хімічна, опалення, вентиляція та кондиціонування повітря
Переваги	Швидкість монтажу, гігієна, хімічна стійкість, низькі витрати
