Современная промышленность — в частности автоматика и пневматика — базируется на высокой надежности компонентов и минимизации простоев в производстве. В этом контексте одним из важнейших аналитических инструментов является распределение Вейбулла, используемое для моделирования срока эксплуатации технических элементов и анализа их отказов.

Распределение Вейбулла – это непрерывное распределение вероятностей, прекрасно описывающее явления, в которых вероятность выхода из строя изменяется со временем. Благодаря этому он находит широкое применение в:

инженерии надежности,
анализе долговечности компонентов,
планировании профилактического технического обслуживания,
управлении техническими рисками.

В пневматических системах – где работают пневмоцилиндры, клапаны, трубопроводы и системы подготовки воздуха – распределение Вейбулла является основой инженерного подхода к эксплуатации и диагностике.

Портрет шведского ученого Валодди Вейбулла, автора распределения вероятностей для анализа надежности в автоматике и промышленности

Математические основы распределения Вейбулла

Распределение Вейбулла описывает плотность вероятности с помощью функции:

Математическая формула распределения Вейбулла, функция плотности вероятности для расчета надежности в промышленности

Где:

k – параметр формы (shape),
λ – параметр масштаба (scale),
x – время выхода из строя.

Интерпретация параметра формы (k)

Это ключевой элемент в промышленной аналитике:

k<1 → ранние отказы (так называемая «детская смертность»)
k = 1 → случайные отказы (экспоненциальный процесс)
k > 1 → эксплуатационный износ (старение компонента)

На практике это означает, что распределение Вейбулла позволяет различить механизм повреждения, который очень важен в пневматике и техническом обслуживании.

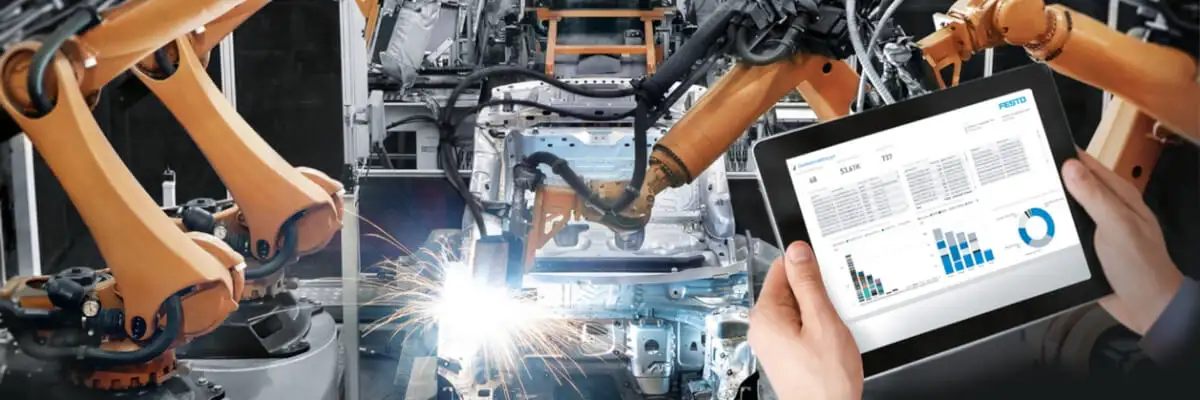

Анализ надежности промышленных компонентов и автоматизация производства с помощью распределения Вейбулла

Модель Вейбулла в теории надежности – основа промышленности

Распределение Вейбулла является одним из самых распространенных инструментов в теории надежности, поскольку позволяет моделировать риск изменяющегося во времени отказа.

Основные сферы применения:

анализ времени до отказа (TTF – Time To Failure),
оценка MTBF (Mean Time Between Failures),
анализ функции риска (интенсивности отказов),
моделирование старения материалов и компонентов.

В промышленности это означает возможность:

прогнозирование отказов,
оптимизации циклов технического обслуживания,
понижение эксплуатационных расходов.

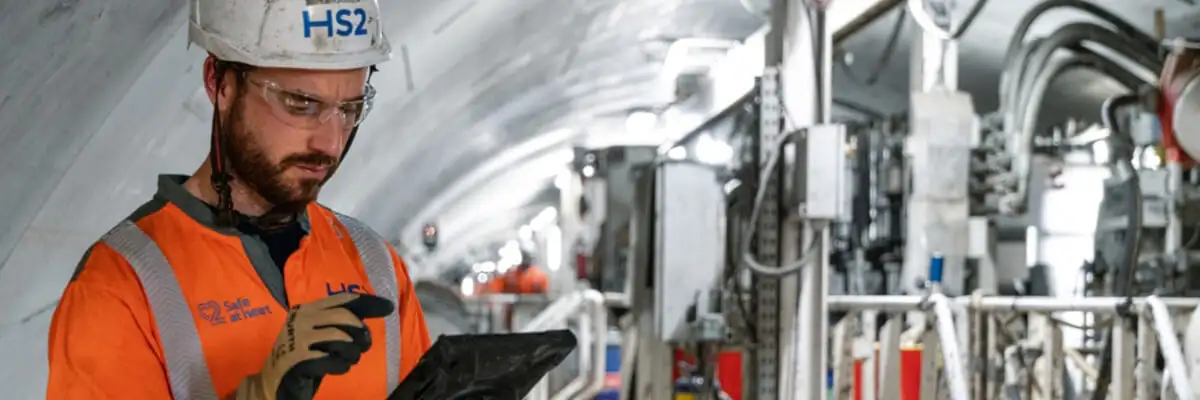

Анализ ранних поломок промышленного оборудования и мониторинг надежности систем по распределению Вейбулла

Применение распределения Вейбулла в пневматике

а) Анализ надежности пневматических компонентов

В пневматических системах распределение Вейбулла применяется для анализа срока службы таких элементов как:

пневматические цилиндры,
управляющие клапаны,
трубопроводы и фитинги,
элементы подготовки воздуха (FRL).

Благодаря анализу эксплуатационных данных можно определить:

когда возникнет повышенный риск выхода из строя,
какие компоненты нуждаются в модернизации,
каков фактический срок эксплуатации оборудования.

б) Диагностика и идентификация типов повреждений

Модель Вейбулла позволяет определить характер повреждений, имеющий огромное значение на практике:

k < 1 → ошибки монтажа или дефектные партии компонентов

k ≈ 1 → случайные нарушения (например, загрязнение воздуха)

k > 1 → износ уплотнений, трение, деградация материалов

Такой подход позволяет перейти от реактивного к прогнозному техническому обслуживанию (Predictive Maintenance).

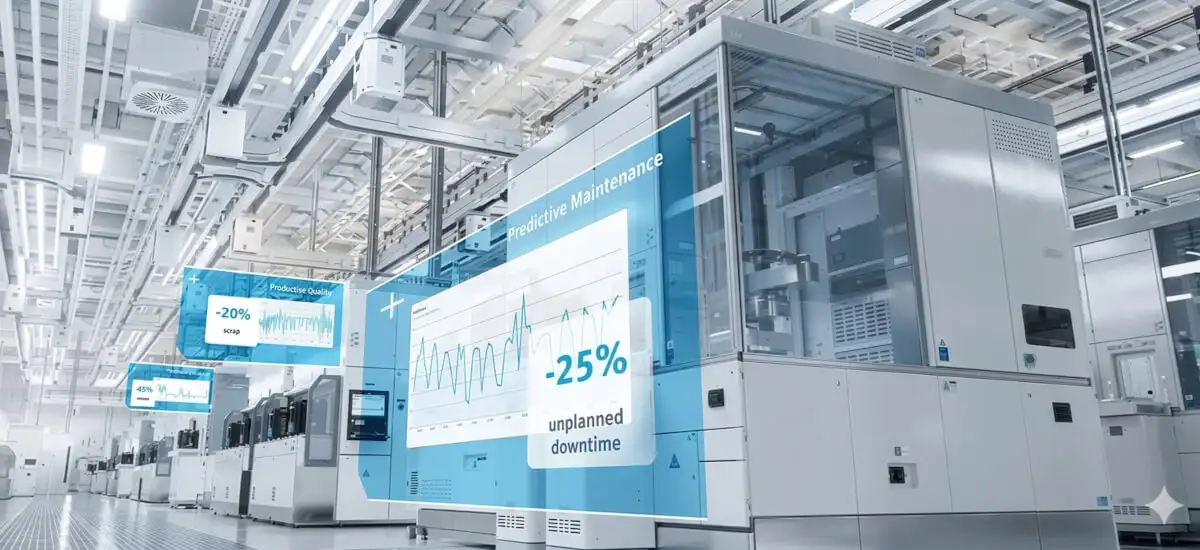

Предиктивное обслуживание промышленного оборудования и снижение простоев с помощью распределения Вейбулла

c) Оптимизация управления запасными частями

На основе распределения Вейбулла можно:

прогнозировать спрос на запчасти,
ограничивать чрезмерное накопление запасов,
планировать профилактическую замену.

В индустрии это дозволяет уменьшить издержки и повысить доступность установок.

Вейбулл и анализ эксплуатационных расходов

Деление Вейбулла используется для оптимизации эксплуатационных затрат на неремонтопригодные элементы и производственные системы.

Практические преимущества:

уменьшение затрат на простои,
лучшее планирование технического обслуживания,
оптимизация стратегии замены (run-to-failure против preventive).

В производственной среде это означает прямое воздействие на:

OEE (Overall Equipment Effectiveness),

Повышение эффективности OEE и автоматизация производства благодаря анализу надежности по распределению Вейбулла

Рентабельность инвестиций в автоматизацию,

стабильность действий.

Распределение Вейбулла в анализе качества и рекламаций

Распределение Вейбулла широко используется в анализе гарантийных и качественных данных.

Он позволяет:

прогнозировать количество будущих отказов,
определить момент возникновения проблем с качеством,
планировать сервисные мероприятия.

На основе исторических данных можно предположить, волна отказов только начинается или уже угасает.

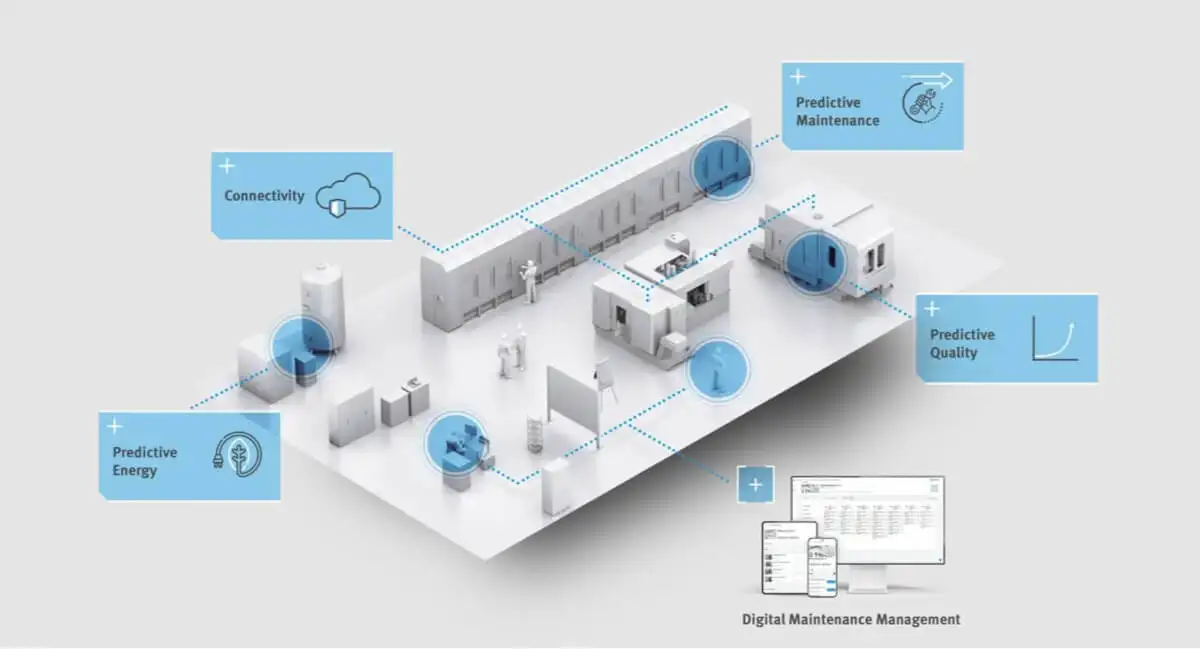

Схема интеграции Индустрии 4.0 и датчиков IoT для предиктивного обслуживания и анализа надежности по распределению Вейбулла

Применение в предложениях и решениях ПНЕВМАТ

В контексте компании ПНЕВМАТ распределение Вейбулла может использоваться как при проектировании, так и при эксплуатации пневматических систем.

Подбор компонентов с высокой надежностью

Анализ Вейбулла позволяет:

сравнивать долговечность различных компонентов,
выбирать решения с самым низким риском отказа,
улучшить подбор приводов и клапанов.

Поддержка технического обслуживания

Внедрение анализа Вейбулла на предприятии, использующем компоненты ПНЕВМАТ, позволяет:

внедрить прогнозное техническое обслуживание,
планировать технические осмотры на основе данных,
ограничить незапланированные простои.

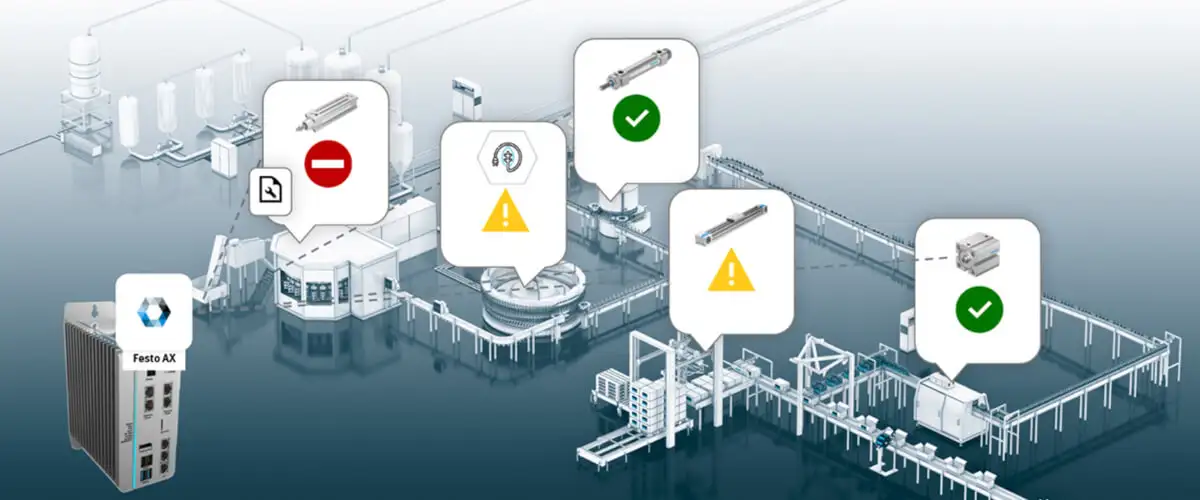

Анализ гарантийных данных и рекламаций на производстве с помощью математического распределения Вейбулла

Интеграция с автоматикой и промышленностью 4.0

В сочетании с:

датчиками,
системами SCADA,
анализ данных,

Распределение Вейбулла становится частью передовой промышленной аналитики, вписывающейся в концепцию Индустрии 4.0.

Вейбулла и жизненный цикл компонентов – «ванная» кривая

В промышленной практике распределение Вейбулла часто отражает так называемую «ванную» кривую (bathtub curve):

Фаза ранних отказов (k<1)
Фаза стабильной работы (k ≈ 1)
Фаза износа (k > 1)

Этот подход особенно важен для:

приводов (износ уплотнений),
клапанов (эрозия, загрязнение),
систем сжатого воздуха.

Значение для современной промышленности

Распределение Вейбулла – это не только статистический инструмент, но и:

основа инженерии надежности,
инструмент стратегического управления производством,
поддержка для lean manufacturing и TPM.

Его применение в пневматике позволяет перейти от:

реактивного сервиса → к прогнозному управлению активами.

U-образная ваннообразная кривая надежности и мониторинг жизненного цикла оборудования по распределению Вейбулла

Практическое применение распределения Вейбулла на промышленном предприятии

Только знание теории распределения Вейбулла еще не приносит бизнес-ценности — ключевым является его внедрение в практику технического обслуживания. В пневматической среде это значит интеграцию эксплуатационных данных, статистического анализа и оперативных решений.

Сбор данных – основа анализа

Для проведения анализа по распределению Вейбулла необходим систематический сбор таких данных, как:

время работы компонента до выхода из строя,

количество рабочих циклов (например, для пневмоцилиндров),
условия работы (давление, температура, качество воздуха),
история обслуживания.

На практике эти данные могут поступать из:

систем CMMS,
контроллеров PLC,
систем SCADA,
датчиков IoT.

В установках, основанных на решениях ПНЕВМАТ, особенно важен мониторинг:

качества сжатого воздуха,
частоты работы клапанов,
динамических нагрузок на пневмоцилиндры.

Сбор эксплуатационных данных в системе CMMS для анализа надежности и прогнозирования отказов по распределению Вейбулла

Оценка параметров распределения Вейбулла

После сбора данных происходит этап подбора распределения Вейбулла, т.е.

k (shape) – определяет характер повреждений,
λ (scale) – определяет продолжительность срока службы компонента.

На практике применяются:

метод наибольшего правдоподобия (MLE),
линейная регрессия по графику Вейбулла,
специализированное программное обеспечение (например, ReliaSoft, Minitab).

Результатом является возможность определения:

вероятности отказа за определенное время,
ожидаемый срок службы компонента,
оптимального момента замены.

Интерпретация результатов в контексте пневматики

Результаты анализа Вейбулла должны интерпретироваться инженером в контексте реального процесса.

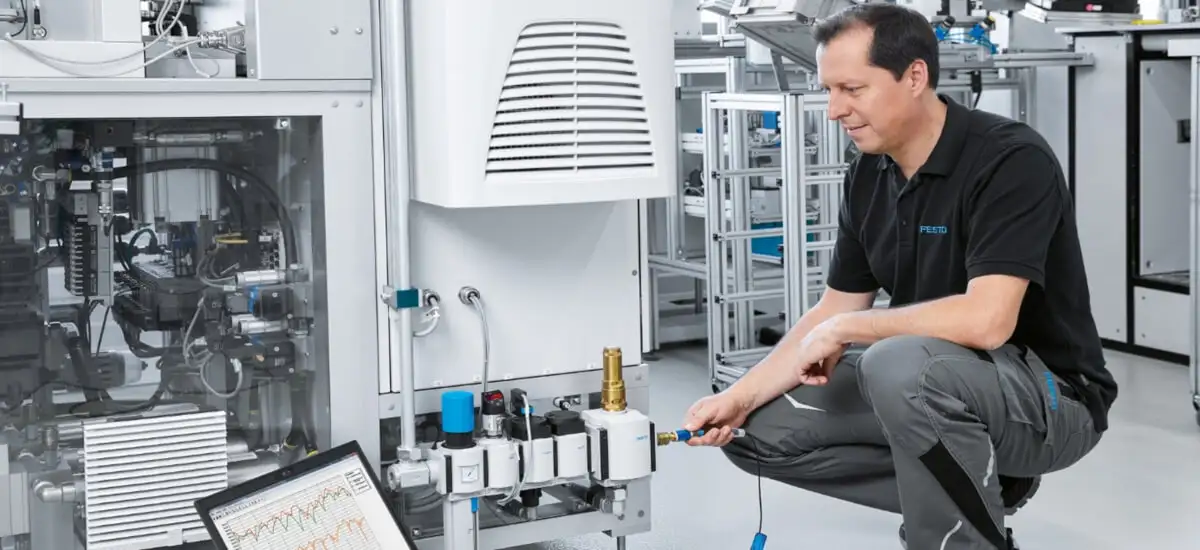

Кейс-стади анализа надежности пневматического цилиндра и промышленного оборудования по распределению Вейбулла

Пример:

k = 0,7 → проблема с качеством детали или монтажом
k = 1,1 → случайные помехи (например, загрязнение воздуха)
k = 2,5 → эксплуатационный износ (например, уплотнение привода)

В пневматических установках чаще всего наблюдаются следующие значения:

k > 1 для механических элементов,
k ≈ 1 для систем управления.

Пример из практики – анализ пневматического привода

Рассмотрим реальный промышленный сценарий:

Производственное предприятие использует пневматические приводы в циклическом режиме (например, на упаковочной линии). После сбора данных за 200 циклов эксплуатации компонентов был проведен анализ методом Вейбулла.

Результаты:
