Сучасна промисловість — зокрема, автоматика та пневматика — базується на високій надійності компонентів та мінімізації простоїв у виробництві. У цьому контексті одним із найважливіших аналітичних інструментів є розподіл Вейбулла, який використовується для моделювання терміну експлуатації технічних елементів та аналізу їхньої відмов.

Розподіл Вейбулла – це безперервний розподіл ймовірностей, який чудово описує явища, в яких ймовірність виходу з ладу змінюється з часом. Завдяки цьому він знаходить широке застосування в:

інженерії надійності,
аналізі довговічності компонентів,
плануванні профілактичного технічного обслуговування,
управлінні технічними ризиками.

У пневматичних системах — де працюють пневмоциліндри, клапани, трубопроводи та системи підготовки повітря — розподіл Вейбулла є основою інженерного підходу до експлуатації та діагностики.

Портрет шведського вченого Валодді Вейбулла, автора розподілу ймовірностей для аналізу надійності в автоматиці та промисловості

Математичні основи розподілу Вейбулла

Розподіл Вейбулла описує щільність ймовірності за допомогою функції:

Математична формула розподілу Вейбулла, функція щільності ймовірності для розрахунку надійності в промисловості

Де:

k – параметр форми (shape),
λ – параметр масштабу (scale),
x – час до виходу з ладу.

Інтерпретація параметра форми (k)

Це ключовий елемент у промисловій аналітиці:

k < 1 → ранні відмови (так звана «дитяча смертність»)
k = 1 → випадкові відмови (експоненціальний процес)
k > 1 → експлуатаційний знос (старіння компонента)

На практиці це означає, що розподіл Вейбулла дозволяє розрізнити механізм пошкодження, що є надзвичайно важливим у пневматиці та технічному обслуговуванні.

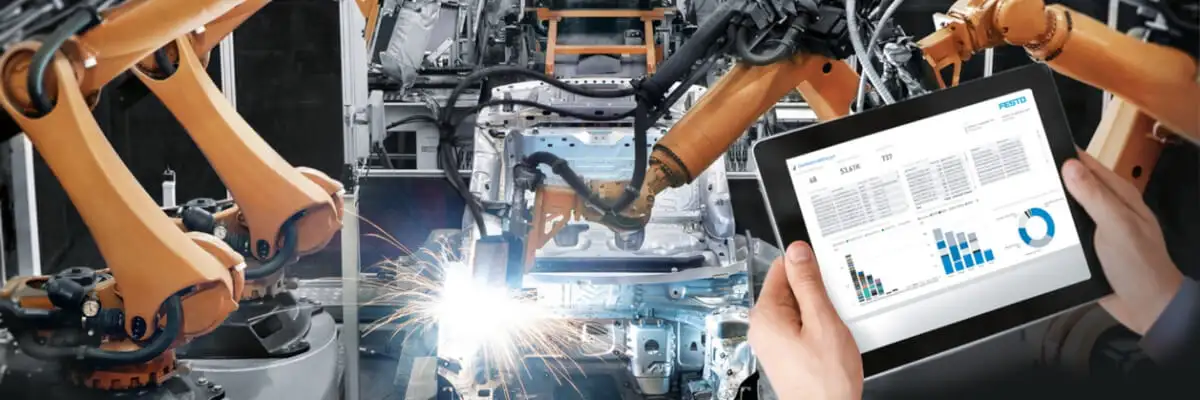

Аналіз надійності промислових компонентів та автоматизація виробництва за допомогою розподілу Вейбулла

Модель Вейбулла в теорії надійності — основа промисловості

Розподіл Вейбулла є одним із найпоширеніших інструментів у теорії надійності, оскільки дозволяє моделювати ризик відмови, що змінюється в часі.

Основні сфери застосування:

аналіз часу до відмови (TTF — Time To Failure),
оцінка MTBF (Mean Time Between Failures),
аналіз функції ризику (інтенсивності відмов),
моделювання старіння матеріалів та компонентів.

У промисловості це означає можливість:

прогнозування відмов,
оптимізації циклів технічного обслуговування,
зниження експлуатаційних витрат.

Аналіз ранніх поломок промислового обладнання та моніторинг надійності систем за розподілом Вейбулла

Застосування розподілу Вейбулла в пневматиці

а) Аналіз надійності пневматичних компонентів

У пневматичних системах розподіл Вейбулла застосовується для аналізу терміну служби таких елементів, як:

пневматичні циліндри,
керуючі клапани,
трубопроводи та фітcинги,
елементи підготовки повітря (FRL).

Завдяки аналізу експлуатаційних даних можна визначити:

коли виникне підвищений ризик виходу з ладу,
які компоненти потребують модернізації,
який фактичний термін експлуатації обладнання.

б) Діагностика та ідентифікація типів пошкоджень

Модель Вейбулла дозволяє визначити характер пошкоджень, що має величезне значення на практиці:

k < 1 → помилки монтажу або дефектні партії компонентів
k ≈ 1 → випадкові порушення (наприклад, забруднення повітря)
k > 1 → зношення ущільнень, тертя, деградація матеріалів

Такий підхід дозволяє перейти від реактивного до прогнозного технічного обслуговування (Predictive Maintenance).

Предиктивне обслуговування промислового обладнання та зниження простоїв за допомогою розподілу Вейбулла

c) Оптимізація управління запасними частинами

На основі розподілу Вейбулла можна:

прогнозувати попит на запчастини,
обмежувати надмірне накопичення запасів,
планувати профілактичну заміну.

У промисловості це дозволяє зменшити витрати та підвищити доступність установок.

Вейбулл та аналіз експлуатаційних витрат

Розподіл Вейбулла використовується для оптимізації експлуатаційних витрат на неремонтопридатні елементи та виробничі системи.

Практичні переваги:

зменшення витрат на простої,
краще планування технічного обслуговування,
оптимізація стратегії заміни (run-to-failure проти preventive).

У виробничому середовищі це означає прямий вплив на:

OEE (Overall Equipment Effectiveness),

Підвищення ефективності OEE та автоматизація виробництва завдяки аналізу надійності за розподілом Вейбулла

Рентабельність інвестицій в автоматизацію,

стабільність процесів.

Розподіл Вейбулла в аналізі якості та рекламацій

Розподіл Вейбулла широко застосовується в аналізі гарантійних та якісних даних.

Він дозволяє:

прогнозувати кількість майбутніх відмов,
визначити момент виникнення проблем з якістю,
запланувати сервісні заходи.

На основі історичних даних можна передбачити, чи хвиля відмов тільки починається, чи вже згасає.

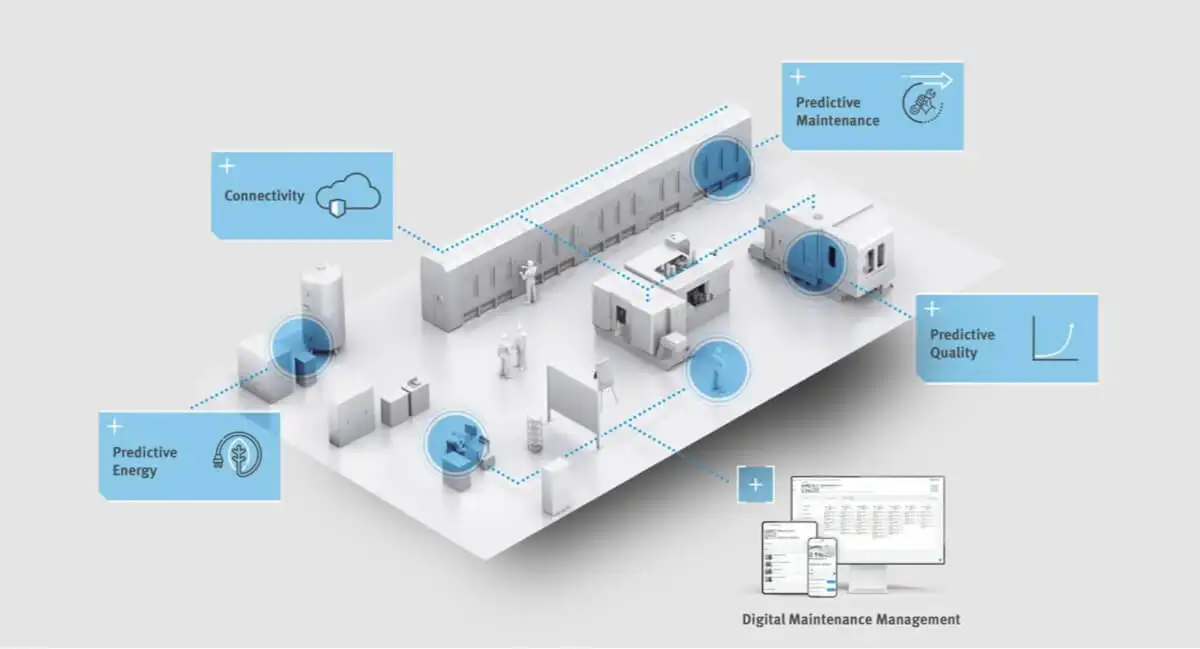

Схема інтеграції Індустрії 4.0 та датчиків IoT для предиктивного обслуговування й аналізу надійності за розподілом Вейбулла

Застосування в пропозиції та рішеннях ПНЕВМАТ

У контексті компанії ПНЕВМАТ розподіл Вейбулла може використовуватися як при проектуванні, так і під час експлуатації пневматичних систем.

Підбір компонентів з високою надійністю

Аналіз Вейбулла дозволяє:

порівнювати довговічність різних компонентів,
вибирати рішення з найнижчим ризиком відмови,
оптимізувати підбір приводів і клапанів.

Підтримка технічного обслуговування

Впровадження аналізу Вейбулла на підприємстві, що використовує компоненти ПНЕВМАТ, дозволяє:

впровадити прогнозне технічне обслуговування,
планувати технічні огляди на основі даних,
обмежити незаплановані простої.

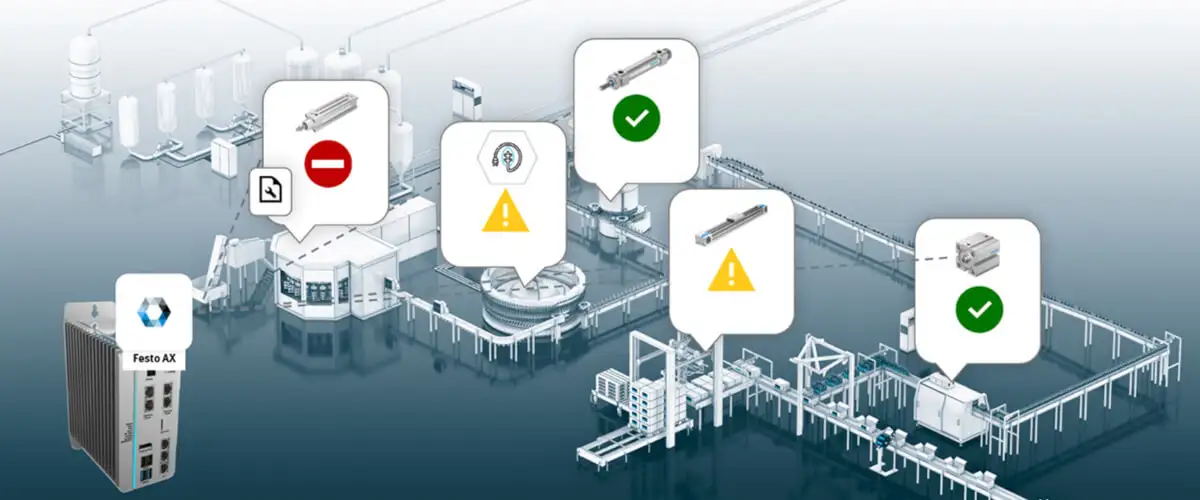

Аналіз гарантійних даних та рекламацій на виробництві за допомогою математичного розподілу Вейбулла

Інтеграція з автоматикою та Індустрією 4.0

У поєднанні з:

датчиками,
системами SCADA,
аналізом даних,

розподіл Вейбулла стає частиною передової промислової аналітики, що вписується в концепцію Індустрії 4.0.

Вейбулла та життєвий цикл компонентів – «ванна» крива

У промисловій практиці розподіл Вейбулла часто відображає так звану «ванну» криву (bathtub curve):

Фаза ранніх відмов (k < 1)
Фаза стабільної роботи (k ≈ 1)
Фаза зносу (k > 1)

Цей підхід є особливо важливим для:

приводів (знос ущільнень),
клапанів (ерозія, забруднення),
систем стисненого повітря.

Значення для сучасної промисловості

Розподіл Вейбулла — це не лише статистичний інструмент, а й:

основа інженерії надійності,
інструмент стратегічного управління виробництвом,
підтримка для lean manufacturing та TPM.

Його застосування в пневматиці дозволяє перейти від:

реактивного сервісу → до прогнозного управління активами.

U-подібна ванноподібна крива надійності та моніторинг життєвого циклу обладнання за розподілом Вейбулла

Практичне застосування розподілу Вейбулла на промисловому підприємстві

Саме лише знання теорії розподілу Вейбулла ще не приносить бізнес-цінності — ключовим є його впровадження в практику технічного обслуговування. У пневматичному середовищі це означає інтеграцію експлуатаційних даних, статистичного аналізу та оперативних рішень.

Збір даних – основа аналізу

Для проведення аналізу за розподілом Вейбулла необхідний систематичний збір таких даних, як:

час роботи компонента до виходу з ладу,

кількість робочих циклів (наприклад, для пневмоциліндрів),
умови роботи (тиск, температура, якість повітря),
історія обслуговування.

На практиці ці дані можуть надходити з:

систем CMMS,
контролерів PLC,
систем SCADA,
датчиків IoT.

В установках, заснованих на рішеннях ПНЕВМАТ, особливо важливим є моніторинг:

якості стисненого повітря,
частоти роботи клапанів,
динамічних навантажень на пневмоциліндри.

Збір експлуатаційних даних у системі CMMS для аналізу надійності та прогнозування відмов за розподілом Вейбулла

Оцінка параметрів розподілу Вейбулла

Після збору даних відбувається етап підбору розподілу Вейбулла, тобто визначення параметрів:

k (shape) – визначає характер пошкоджень,
λ (scale) – визначає тривалість терміну служби компонента.

На практиці застосовуються:

метод найбільшої правдоподібності (MLE),
лінійна регресія на графіку Вейбулла,
спеціалізоване програмне забезпечення (наприклад, ReliaSoft, Minitab).

Результатом є можливість визначення:

ймовірності відмови за певний час,
очікуваного терміну служби компонента,
оптимального моменту заміни.

Інтерпретація результатів у контексті пневматики

Результати аналізу Вейбулла повинні інтерпретуватися інженером у контексті реального процесу.

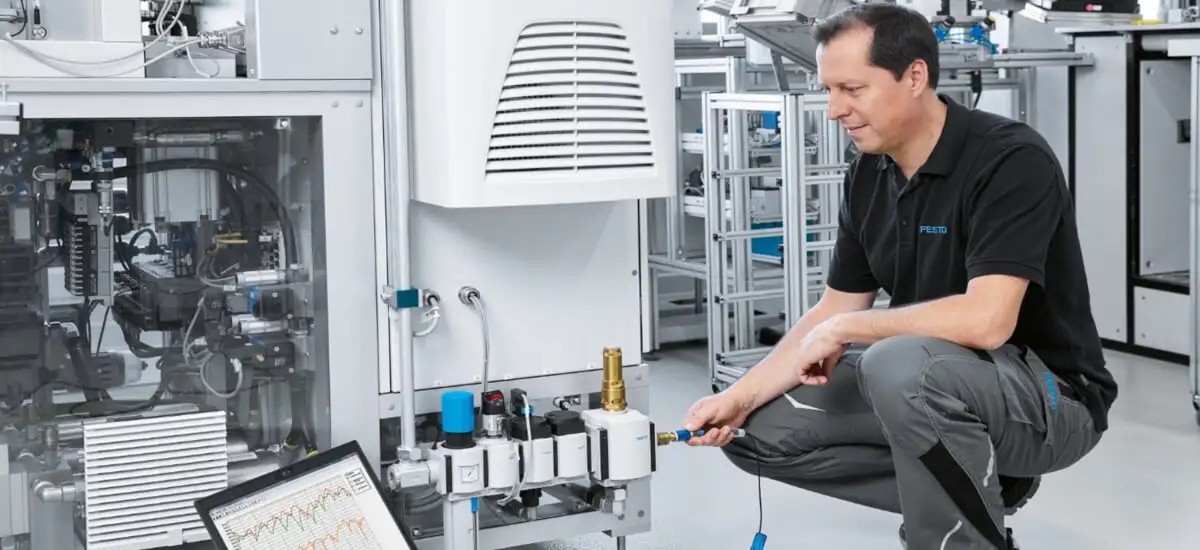

Кейс-стаді аналізу надійності пневматичного циліндра та промислового обладнання за розподілом Вейбулла

Приклад:

k = 0,7 → проблема з якістю деталі або монтажем
k = 1,1 → випадкові перешкоди (наприклад, забруднення повітря)
k = 2,5 → експлуатаційний знос (наприклад, ущільнення приводу)

У пневматичних установках найчастіше спостерігаються такі значення:

k > 1 для механічних елементів,
k ≈ 1 для систем керування.

Приклад з практики – аналіз пневматичного приводу

Розглянемо реальний промисловий сценарій:

Виробниче підприємство використовує пневматичні приводи в циклічному режимі (наприклад, на пакувальній лінії). Після збору даних за 200 циклів експлуатації компонентів було проведено аналіз за методом Вейбулла.

Результати:

параметр k = 2,8
параметр λ = 1 200 000 циклів

Висновки:

переважають пошкодження від зносу,
ризик відмови різко зростає після приблизно 1 млн циклів,
оптимальний момент заміни: 900 000 – 1 000 000 циклів.

Результат впровадження:

скорочення незапланованих простоїв на ~30%,
зменшення витрат на обслуговування,
стабілізація виробничого процесу.

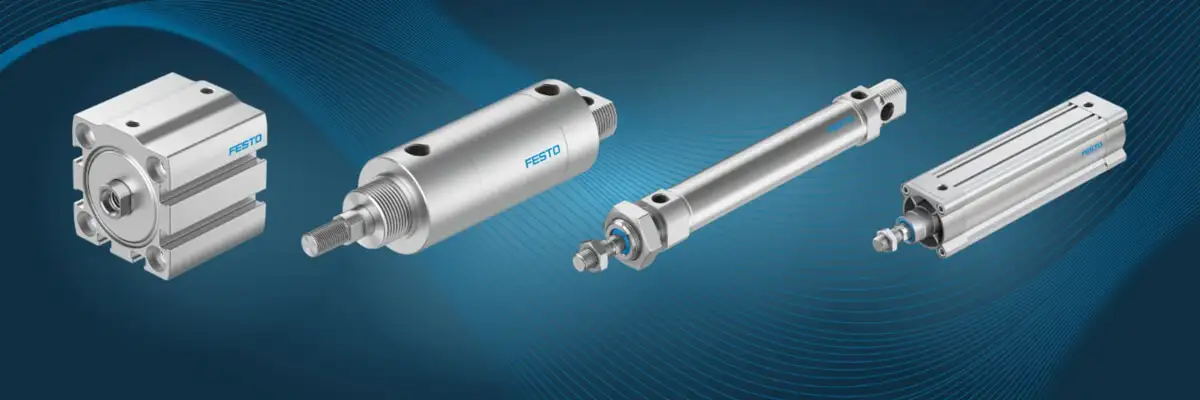

Пневматичні циліндри Festo та розрахунок оптимального моменту їх заміни за розподілом Вейбулла

Такий підхід можна безпосередньо застосовувати в установках, що використовують компоненти ПНЕВМАТ, — особливо в системах із високим рівнем повторюваності.
