Оборудование для птицеферм — пневматическое оборудование и принадлежности

Оборудование для птицеферм – какие пневматические изделия используют на птицефермах?

Пневматика уже много лет является «тихой» опорой автоматизации на птицефермах. От повода вентиляционных заслонок и штор через транспортировку и дозировку кормов вплоть до бережного сбора и упаковки яиц — сжатый воздух обеспечивает привод, точность и гигиену без риска утечки масла или масла в производственных зонах. Ниже вы найдете комплексный обзор применений, компонентов, передовых практик подбора и технического обслуживания с особым акцентом на сложные условия птичников: пыль, влага, колебания температуры, аммиак и частое мытье.

Основные сферы применения пневматики на птицефермах

A. Климат и благополучие стада

• Управление завесами и входными/выпускными заслонками (туннельная/дымоходная вентиляция): пневматические приводы с пружинным возвратом обеспечивают позиционирование и функцию «fail-safe».
• Дроссельные заслонки и жалюзи в воздуховодах: поворотные, маятниковые и другие приводы.
• Защелки/клапаны в коньках и боковых стенах.

Б. Кормление и поение

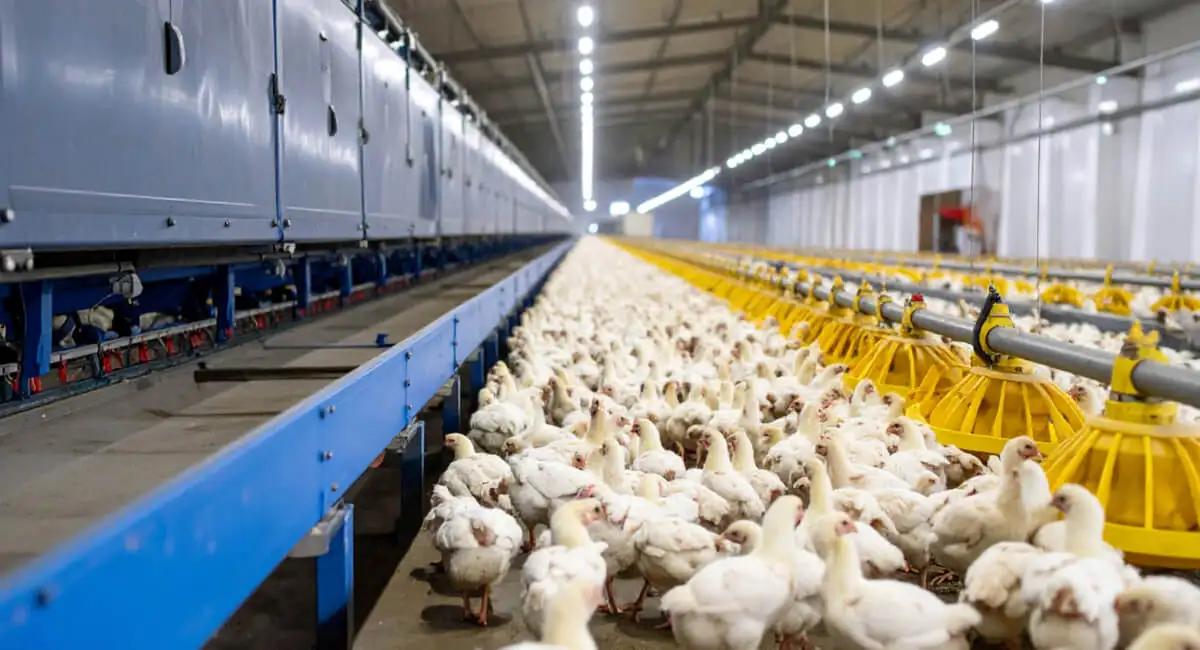

• Дозаторы корма (заслонки, задвижки, перегородки), разветвления и шнековые транспортеры – приводы и пневматические клапаны, элементы флюидизации силосов (аэраторы, пневматические вибраторы).
• Мембранные клапаны для жидкостей (например, кормовые добавки, вода с лекарством), устойчивы к загрязнению.

C. Яйца: сбор, сортировка, упаковка

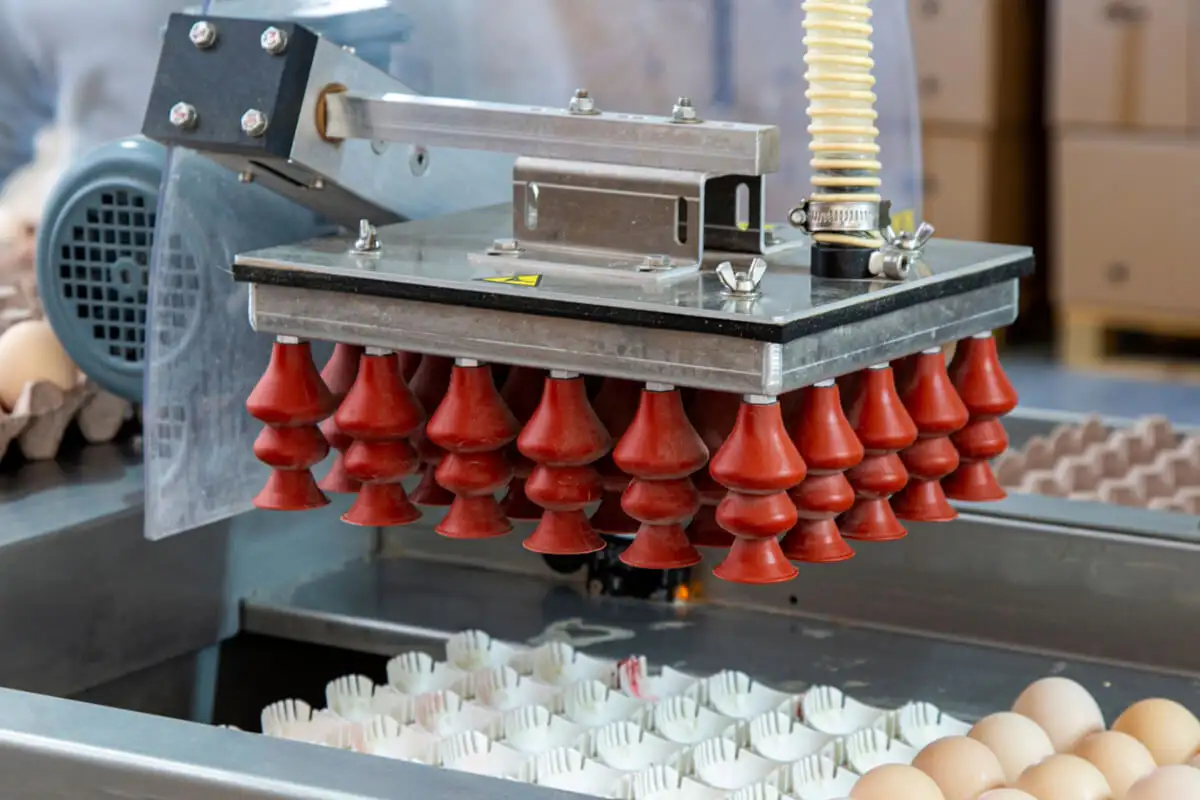

• Вакуумные захваты для яиц – эжекторы с трубкой Вентури + соответствующие присоски с мешками.

• Сортировка, ориентация, транспортировка – компактные приводы и приводы с направляющими, клапанные острова.
• Упаковочные машины и паллетирование – сочетание вакуумных захватов и линейных приводов.

D. Гигиена и биобезопасность

• Закрывание/открывание ворот и санитарных шлюзов, защелок в навозных желобах.

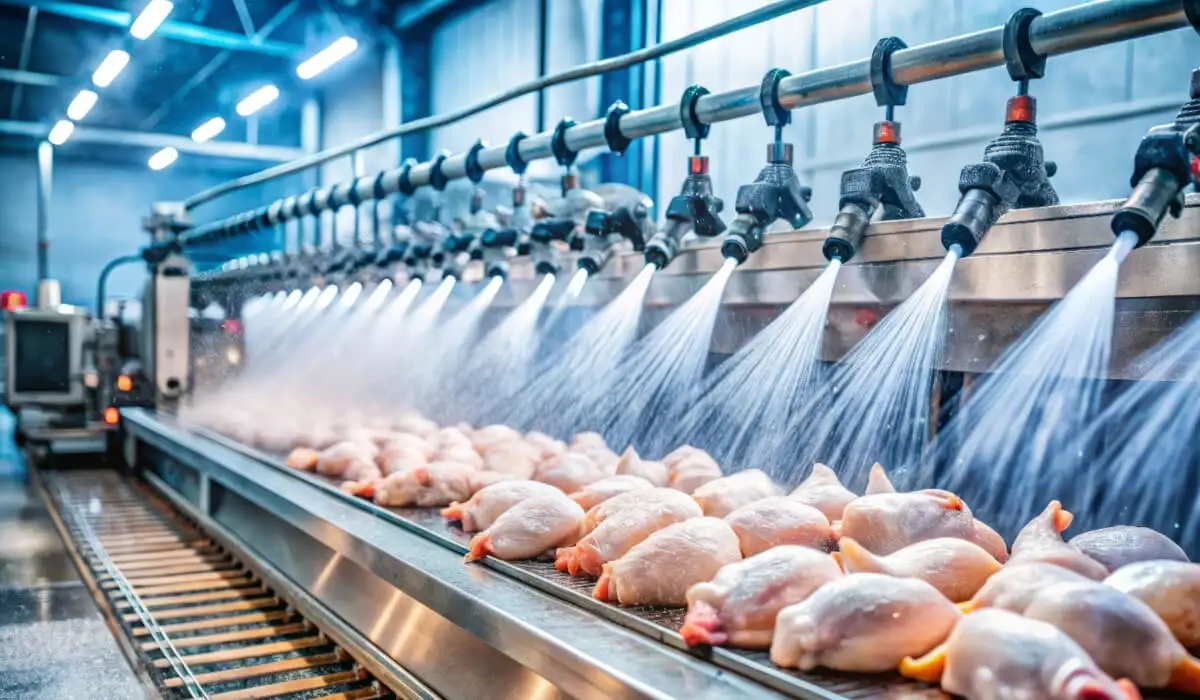

• Распылители/распылители тумана (пневматическое управление) для дезинфекции и охлаждения.

E. Обслуживание установок и вспомогательные средства

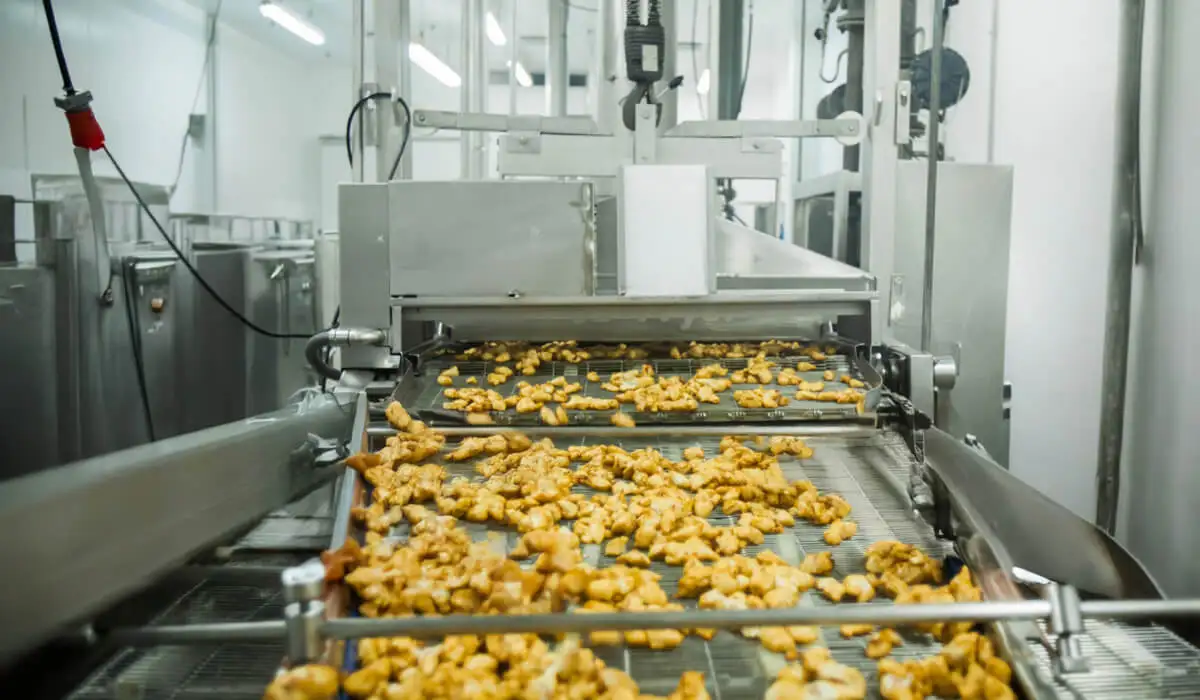

• Пневматическая очистка воздушных фильтров (импульсная), продувка рабочих мест.

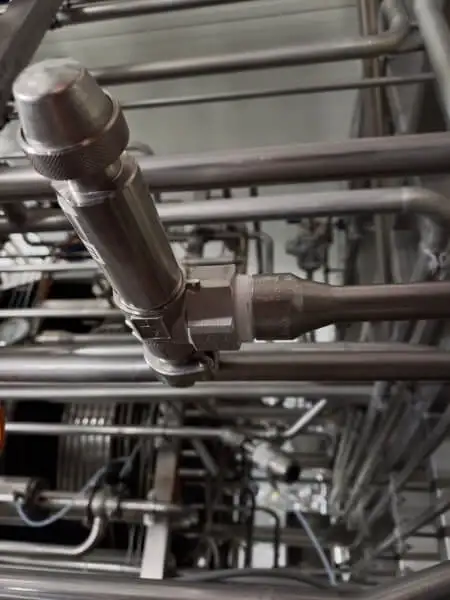

• Диагностика и безопасность – пресостаты, предохранительные клапаны, конденсатоотводчики.

Основные пневматические компоненты – что, где и зачем?

Источник сжатого воздуха

• Винтовые компрессоры (часто VSD, то есть с приводом с переменной частотой вращения) – стабильное давление 6–8 бар, низкий уровень шума; в зонах, расположенных вблизи животных, предпочтение отдается шумоизолированным корпусам.

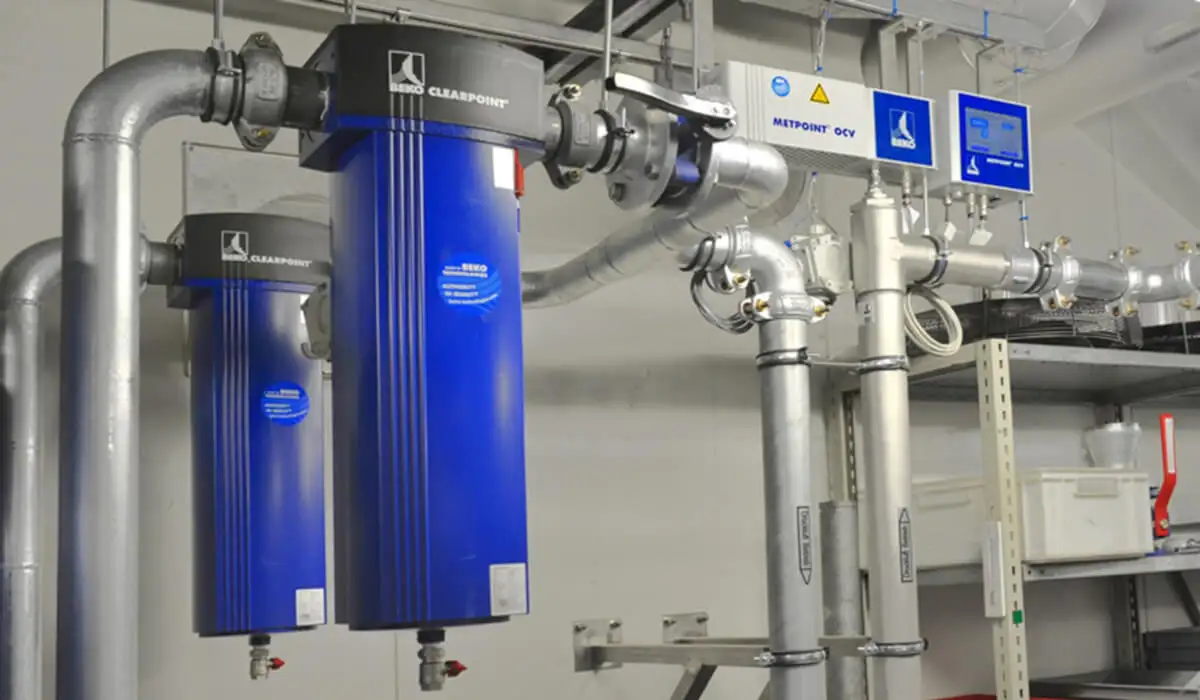

• Осушители: холодильные (чаще всего), адсорбционные, если есть риск замерзания/значительного конденсата. Цель: избежать конденсата в холодных птичниках и на внешних линиях.
• Многоступенчатая фильтрация + автоматические ливни конденсата.
• Буферные резервуары под давлением, уменьшение колебаний давления и уравновешивание пиковых нагрузок.
• Рекуперация тепла от компрессоров для нагрева воды (экономия OPEX).

Распределение воздуха

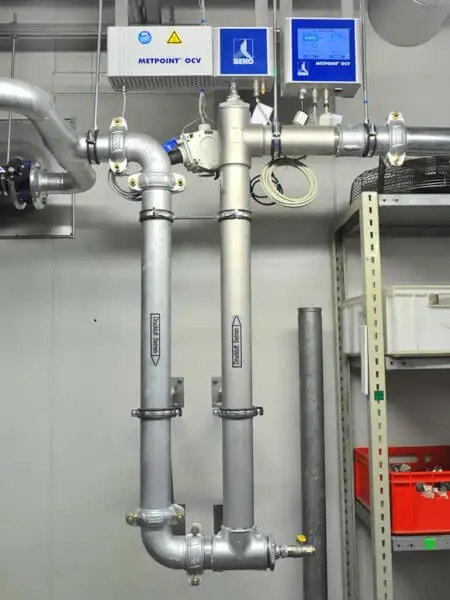

• Трубопроводы из алюминия/нержавеющей стали/PE – стойкость к коррозии и мойке, низкая шероховатость (меньшие перепады давления).
• Быстроразъемные соединения, тройники, колени – в никелированном исполнении или из технических полимеров; подбор для мытья и аммиака.
• Зонирование давления и запорные клапаны – безопасность сервисных работ, возможность понижения давления в секциях (экономия энергии).

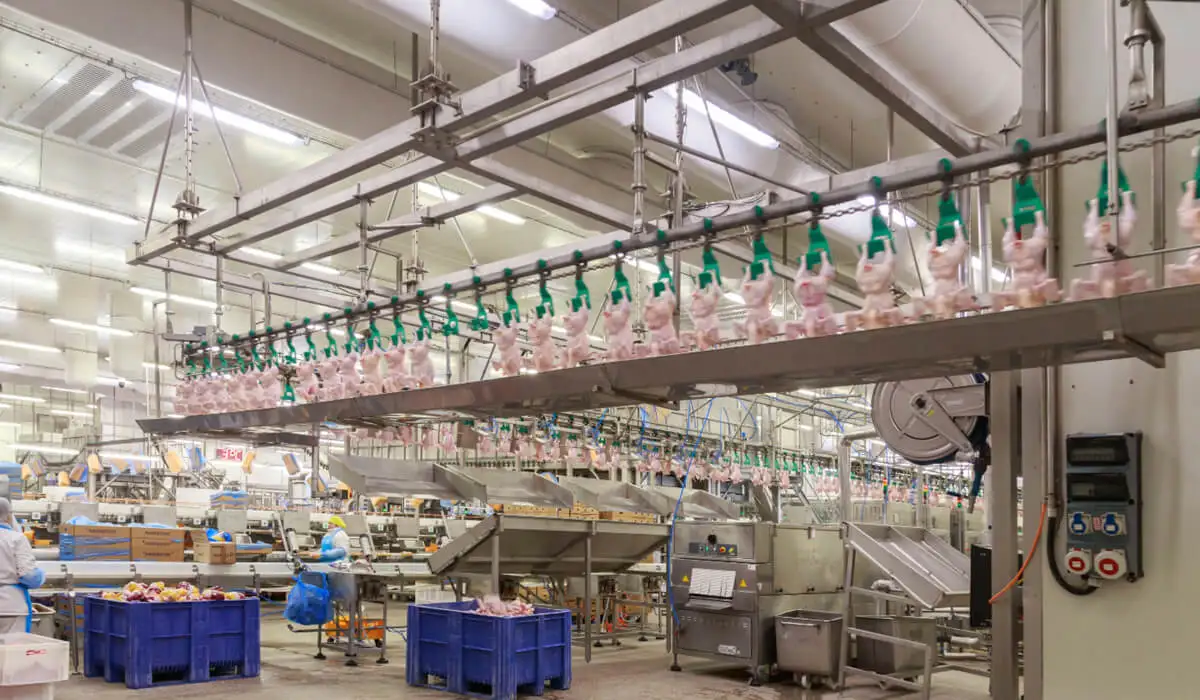

• FRL (Filter-Regulator-Lubricator) – обычно без смазки («oil-free») вблизи зон пищевых продуктов/яиц. Системы подготовки сжатого воздуха, состоящие из фильтра, редуктора и смазки, являются абсолютным «must have» каждой птицефермы.

Приводы и приводы

• Линейные ISO 15552 (Ø32–100 мм) для штор, заслонок, задвижек; ISO 6432 (мини) для небольших устройств.
• Компактные и направляющие (с линейными направляющими) – сортировка яиц.
• Беспоршневые (ленточные/магнитные) – большие ходы в узких конструкциях (например, шторы).
• Поворотные (маятниковые) – воздушные заслонки, дроссельные клапаны.
• Материалы: нержавеющая сталь 304/316, закаленные штоки; уплотнения подобраны к химикатам и аммиаку (часто EPDM; NBR избегают при высоких концентрациях аммиака – всегда проверяйте таблицу устойчивости).

Клапаны и клапанные островки

• Распределительные клапаны 5/2, 5/3 – управление приводами двустороннего действия; опции закрыто/открыто и центральное отключение безопасности.
• Клапанные острова с коммуникацией PROFINET/IO-Link – централизация управления, диагностика, уменьшение кабельной связи.
• Процессные клапаны (мембранные, шаровые с пневматическим приводом) – линии воды, жидкие добавки.
• Тихие глушители на выхлопных трубах – уменьшение стресса птиц.

Отрицательное давление (вакуум)

• Эжекторы с трубкой (питаются сжатым воздухом) – простые, крепкие, быстрые; отсутствие движущихся частей.
• Вакуумные присоски (мешки, силикон/EPDM, иногда FDA) – нежный контакт с яйцом, овальные/круглые формы.

• Вакуумные клапаны, датчики разжижения – контроль захвата и предохранительные устройства от падения.

Элементы подготовки и арматура

• Прецизионные регуляторы, точечные редукторы – разные уровни давления для завес и захватов.
• Датчики давления/расхода, индикаторы точки росы – прогнозирование отказов и контроль качества среды.

• Шланги: PU (гибкий, стойкий к гибке), PA12 (высокое давление, высокая температура), PE (хорошая химическая стойкость). Цветовая гамма для идентификации зон (например, вакуум/управление/питание).

Подбор и расчеты – как спроектировать систему «под условия птичника»

А) Сила привода

Основное:

F ≈ p · A · η

Где:

• p — эффективное давление [Па] (после вычитания перепадов),
• A — площадь поршня [м²],
• η – КПД с учетом трения и потерь (обычно 0,85–0,9).

Пример: вентиляционная заслонка требует 350 Н. При 6 бар (0,6 МПа), привод Ø40 мм → A ≈ 0,001257

Fтеор = 0,6e6 · 0,001257 ≈ 754 Н; с η=0,85 → ~641 Н. Запас достаточный, можно снизить диаметр или снизить давление для экономии.

Б) Скорость и культура работы

• Используйте дроссельно-возвратные клапаны на приводах штор – мягкий пуск/остановка, меньший шум.
• Конечное торможение приводов при быстрых движениях (сортировщики, конвейеры).

C) Качество воздуха и осушение

• Птичники = амплитуды температуры, влажность, пыль. Типичная точка росы воздуха по осушителю: ≤ +3 °C (холодильный осушитель) или от −20 до −40 °C (адсорбционный) для наружных/зимних линий.
• Поддерживайте постоянные перепады давления < 0,5 бар от компрессора до удаленного привода – проецируйте диаметры и кольцевые петли.

D) Материалы и IP

• Зоны мойки: аксессуары IP67/IP69K, нержавеющие или никелированные фитинги, трубопроводы с гладкой поверхностью.

• Уплотнители: EPDM/силикон — обычно имеют лучшую устойчивость к щелочным веществам и аммиаку, чем NBR (но всегда проверяйте химическую совместимость у производителя).
• Избегайте накопления грязи: используйте гигиеническую конструкцию, защитные кожухи и уклоны для отвода воды.

E) Управление и интеграция

• Клапанные острова с каналной диагностикой (короткое замыкание, разрыв, циклы) и IO-Link для датчиков давления/расхода.
• Клапаны с катушками 24 В постоянного тока, разъемы M8/M12; в агрессивных средах – кабели PUR и разъемы с повышенной герметичностью.

Примеры применения – архитектура и спецификация

А) Боковой занавес в птичнике (пропорциональное открывание)

• Привод: сервопривод ISO 15552 Ø50, ход 600–1000 мм, конечное торможение.
• Клапан: 5/3 с центрально закрытым положением (удержание позиции при исчезновении сигнала), катушка 24 В постоянного тока.
• Регулировка: обратные дроссельные клапаны + магнитные датчики положения (реле) на приводе.
• Безопасность: возвратная пружина или электромагнитный клапан, отключающий воздух при тревоге.
• Управление: ПЛК + контроллер занавеса (ПОД на основе T/RH/CO₂/NH₃).

Б) Деликатный захват яиц (pick&place)

• Источник вакуума: компактный эжектор (с клапаном быстрой разгерметизации).
• Присоски: мягкие силиконовые Ø20–30 мм с мешком, закрепленные на балке.
• Датчик: вакуумный (падение вакуума → сигнал NOK и отбрасывание).
• Питание: регулятор давления на 2,5–3,5 бар для эжектора (достаточный, экономичный).

C) Задвижки дозаторов корма

• Привод: компактный привод с направляющей (избегание заклинивания).
• Клапан: 5/2 моностабильный (возвратная пружина), выхлопные глушители «quiet».
• Датчики: концевые выключатели «открыты/закрыты»; опционально датчик силы/тока для обнаружения блокировки.

D) Флюидизация силоса и предотвращение слипания корма

• Мембранные аэраторы с импульсной подачей воздуха (импульсные клапаны).
• Пневматические вибраторы (шаровые/турбинные) – низкие затраты, простая регулировка.

Техническое обслуживание в условиях фермы - контрольный список

Ежедневно / Еженедельно

• Считывание давления сети, сигналы тревоги PLC, температура компрессора.
• Зрительно: конденсат, выхлопные глушители (не забиты пылью), чистота входных фильтров.

Ежемесячно

• Проверка слива конденсата (ручная/автоматическая).
• Контроль утечек (детектирующий спрей/ультразвук).
• Проверьте точку росы (если установлен датчик точки росы).

Ежеквартально / Раз в полгода

• Замена фильтровальных картриджей (Δp).
• Обзор уплотнений приводов в зонах мойки/агрессивных сред.
• Проверка присосок (отверждение, микротрещины → снижение сцепления).
• Калибровка прессостатов и датчиков.

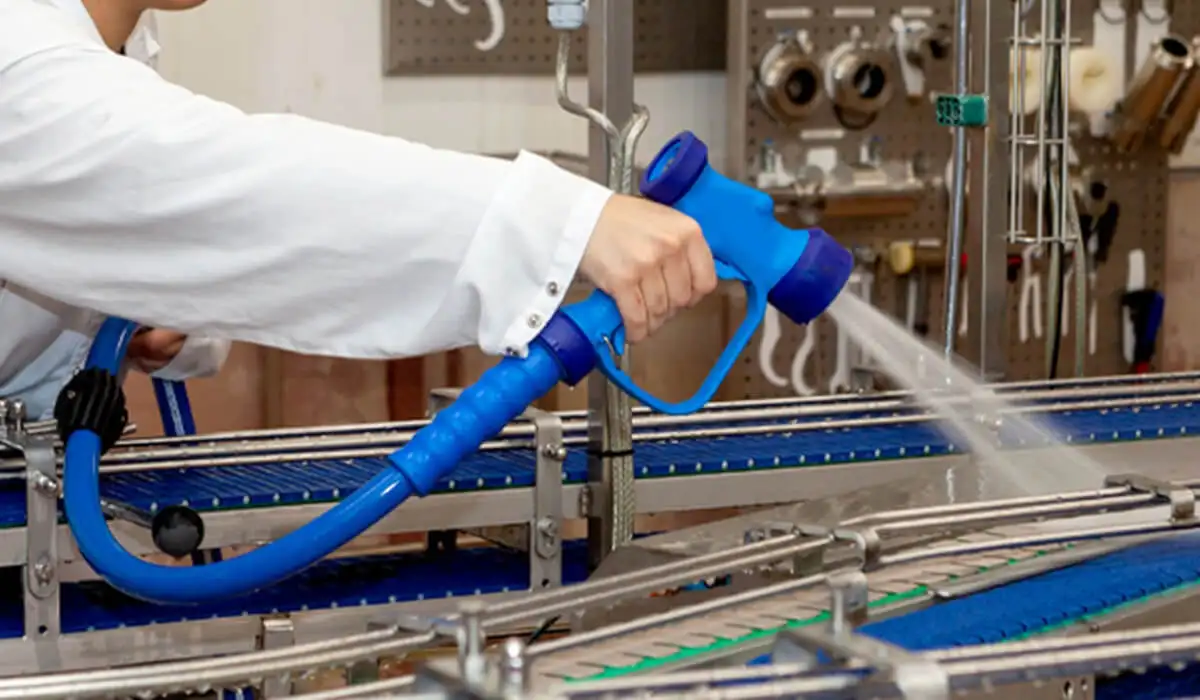

После мытья и дезинфекции

• Проверка работы выключателей и соединений (вода/средства в разъемах).
• Смазка механических (не пневматических!) точек в соответствии с инструкцией к машинам.

Самые распространенные ошибки и как их избежать

1. Недооценка перепадов давления – слишком малые диаметры, слишком длинные участки без кольцевой петли.
2. Отсутствие осушки – замерзание приводов зимой, увлажнение глушителей → повышение шума и сопротивления.
3. Неподходящие материалы уплотнений – разбухание/NBR под влиянием моющих средств или аммиака; всегда обращайтесь к таблицам стойкости.
4. Отсутствие демпфирования – конечные удары, разрывы креплений.
5. Клапанных островков без диагностики – сложное обслуживание, длительные простои.
6. Слишком высокое давление «на всякий случай» – рост затрат энергии и износа.
7. Неправильный IP – залитые соединения после мытья, коррозия фитингов.
