Обладнання для птахоферм — пневматичне обладнання та приладдя

Обладнання для птахоферм — які пневматичні вироби використовують на птахофермах?

Пневматика вже багато років є «тихою» опорою автоматизації на птахофермах. Від приводу вентиляційних заслінок і штор, через транспортування та дозування кормів, аж до дбайливого збору та пакування яєць — стиснене повітря забезпечує привід, точність і гігієну без ризику витоку масла чи мастила у виробничих зонах. Нижче ви знайдете комплексний огляд застосувань, компонентів, передових практик підбору та технічного обслуговування, з особливим акцентом на складні умови пташників: пил, волога, коливання температури, аміак та часте миття.

Основні сфери застосування пневматики на птахофермах

A. Клімат та добробут стада

• Управління завісами та вхідними/випускними заслінками (тунельна/димохідна вентиляція): пневматичні приводи з пружинним поверненням забезпечують позиціонування та функцію «fail-safe».
• Дросельні заслінки та жалюзі в повітроводах: поворотні, маятникові та інші приводи.
• Засувки/клапани в коньках та бічних стінах.

Б. Годування та напування

• Дозатори корму (заслінки, засувки, перегородки), розгалуження та шнекові транспортери — приводи та пневматичні клапани, елементи флюїдизації силосів (аератори, пневматичні вібратори).
• Мембранні клапани для рідин (наприклад, кормові добавки, вода з ліками), стійкі до забруднення.

C. Яйця: збір, сортування, пакування

• Вакуумні захвати для яєць – ежектори з трубкою Вентурі + відповідні присоски з мішками.

• Сортування, орієнтація, транспортування — компактні приводи та приводи з направляючими, клапанні острова.
• Пакувальні машини та палетування — поєднання вакуумних захватів та лінійних приводів.

D. Гігієна та біобезпека

• Закривання/відкривання воріт та санітарних шлюзів, засувок у гнойових жолобах.

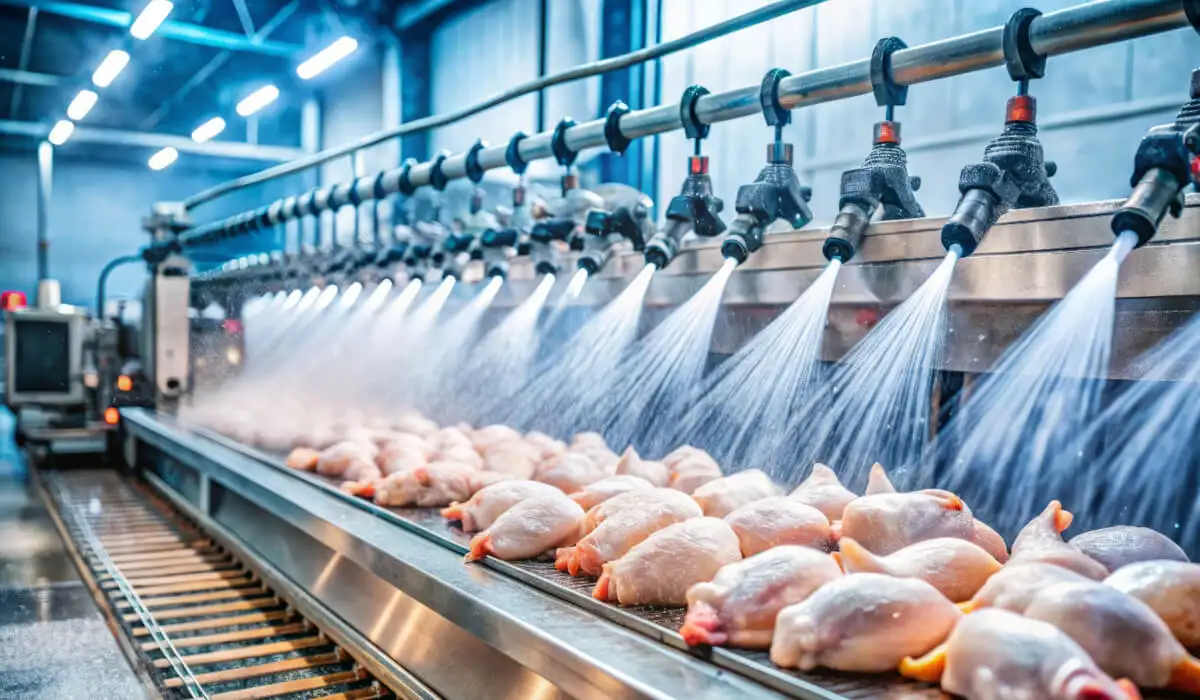

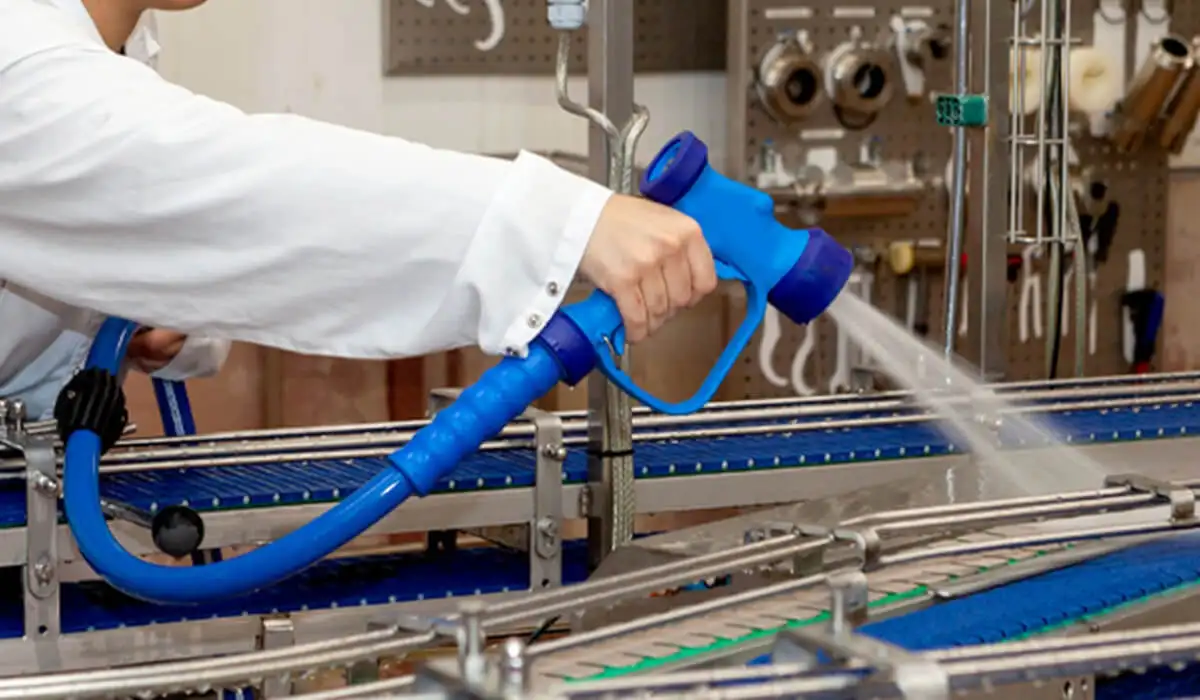

• Розпилювачі/розпилювачі туману (пневматичне керування) для дезінфекції та охолодження.

E. Обслуговування установок та допоміжні засоби

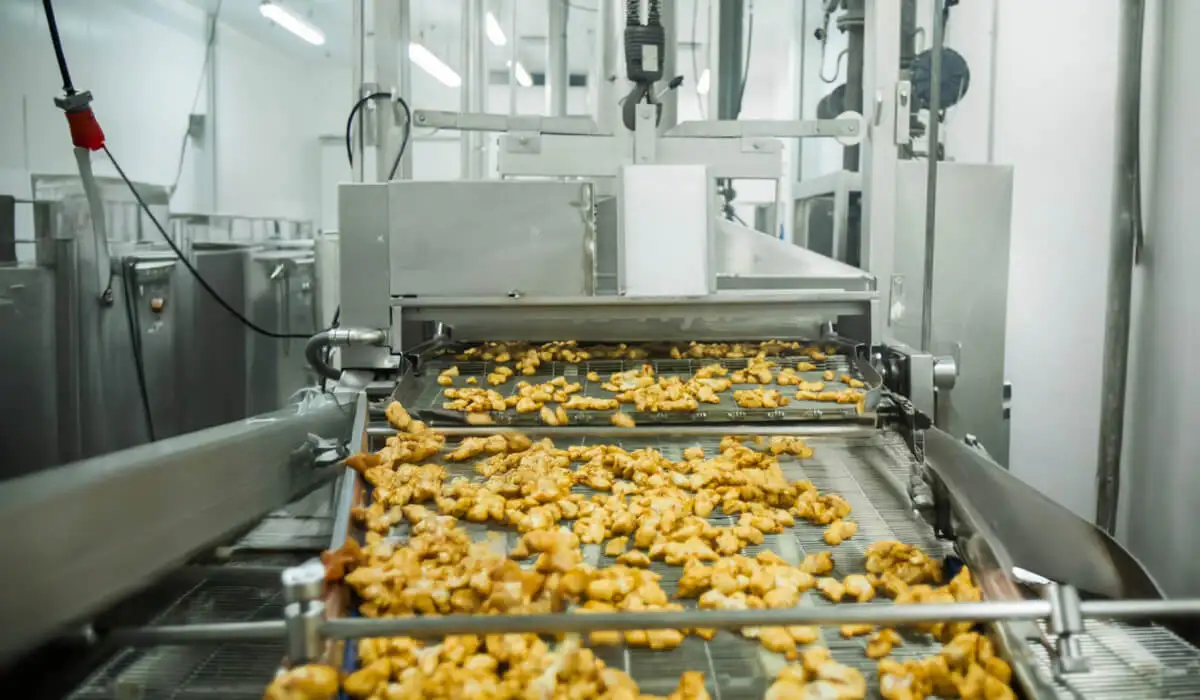

• Пневматичне очищення повітряних фільтрів (імпульсне), продування робочих місць.

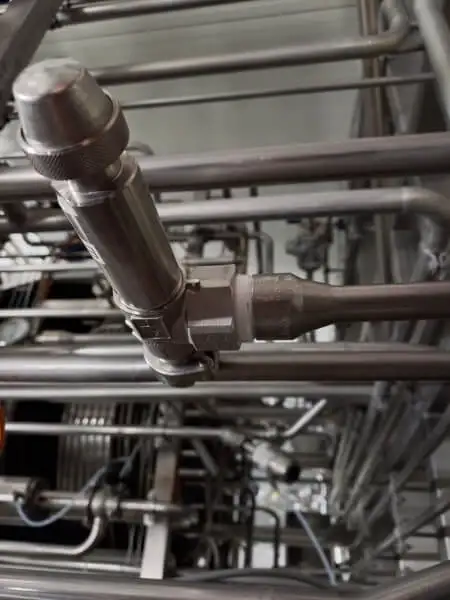

• Діагностика та безпека — пресостати, запобіжні клапани, конденсатовідвідники.

Основні пневматичні компоненти – що, де і навіщо?

Джерело стисненого повітря

• Гвинтові компресори (часто VSD, тобто з приводом із змінною частотою обертання) – стабільний тиск 6–8 бар, низький рівень шуму; у зонах, розташованих поблизу тварин, перевагу надають шумоізольованим корпусам.

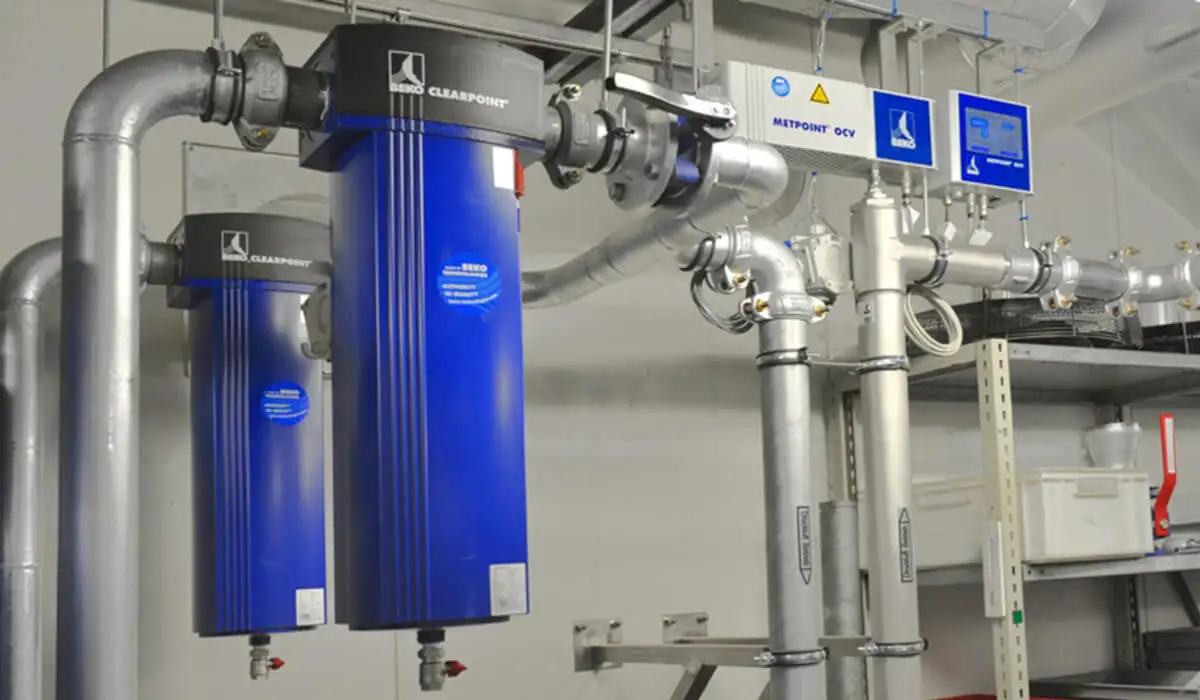

• Осушувачі: холодильні (найчастіше), адсорбційні, якщо є ризик замерзання/значного конденсату. Мета: уникнення конденсату в холодних пташниках та на зовнішніх лініях.
• Багатоступенева фільтрація + автоматичні зливи конденсату.
• Буферні резервуари під тиском, зменшення коливань тиску та зрівноваження пікових навантажень.
• Рекуперація тепла від компресорів для підігріву води (економія OPEX).

Розподіл повітря

• Трубопроводи з алюмінію/нержавіючої сталі/PE – стійкість до корозії та миття, низька шорсткість (менші перепади тиску).

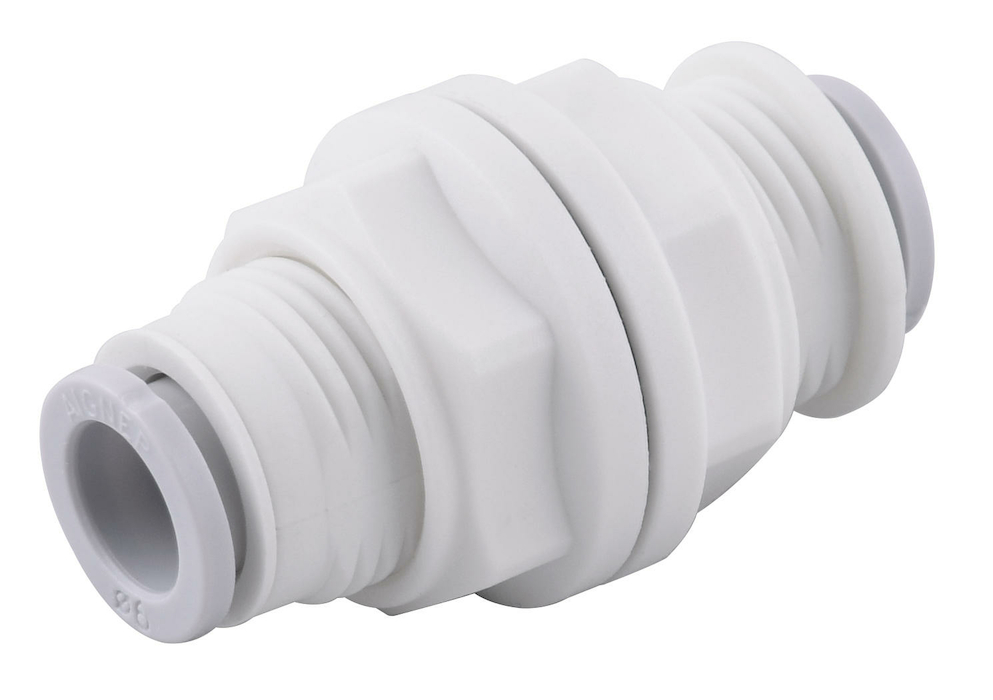

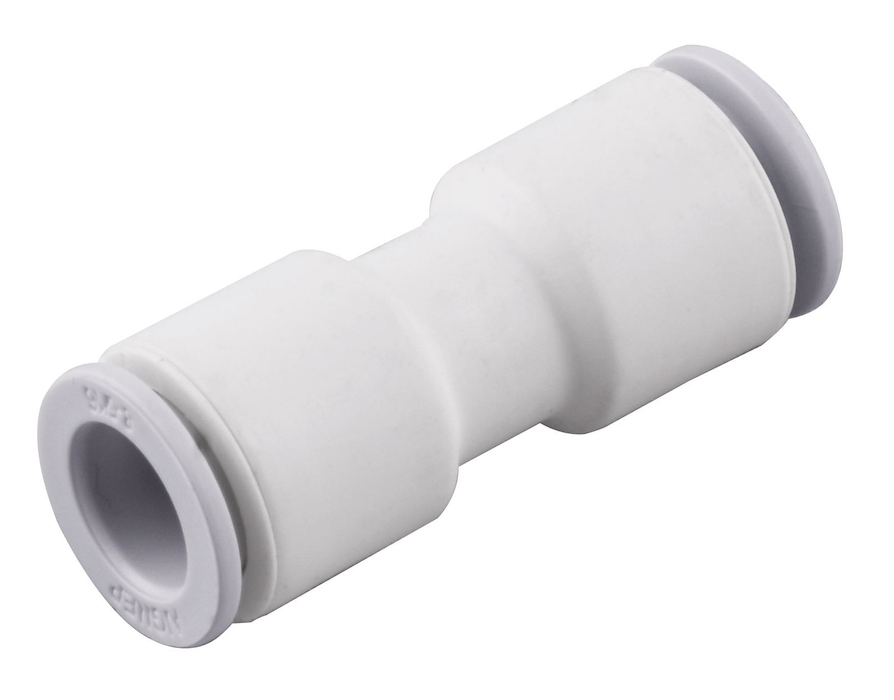

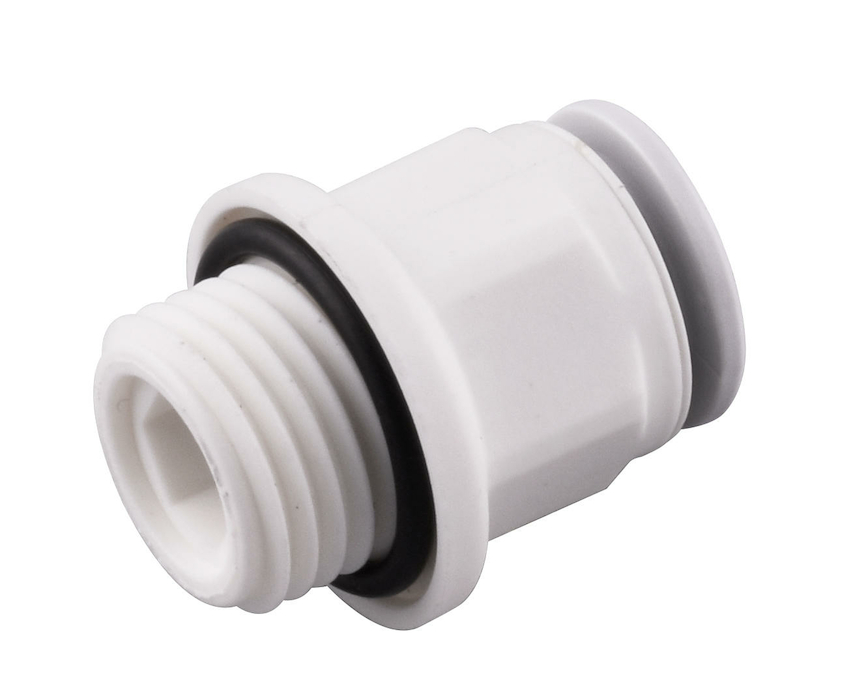

• Швидкороз'ємні з'єднання, трійники, коліна – у нікельованому виконанні або з технічних полімерів; підбір для миття та аміаку.
• Зонування тиску та запірні клапани – безпека сервісних робіт, можливість зниження тиску в секціях (економія енергії).

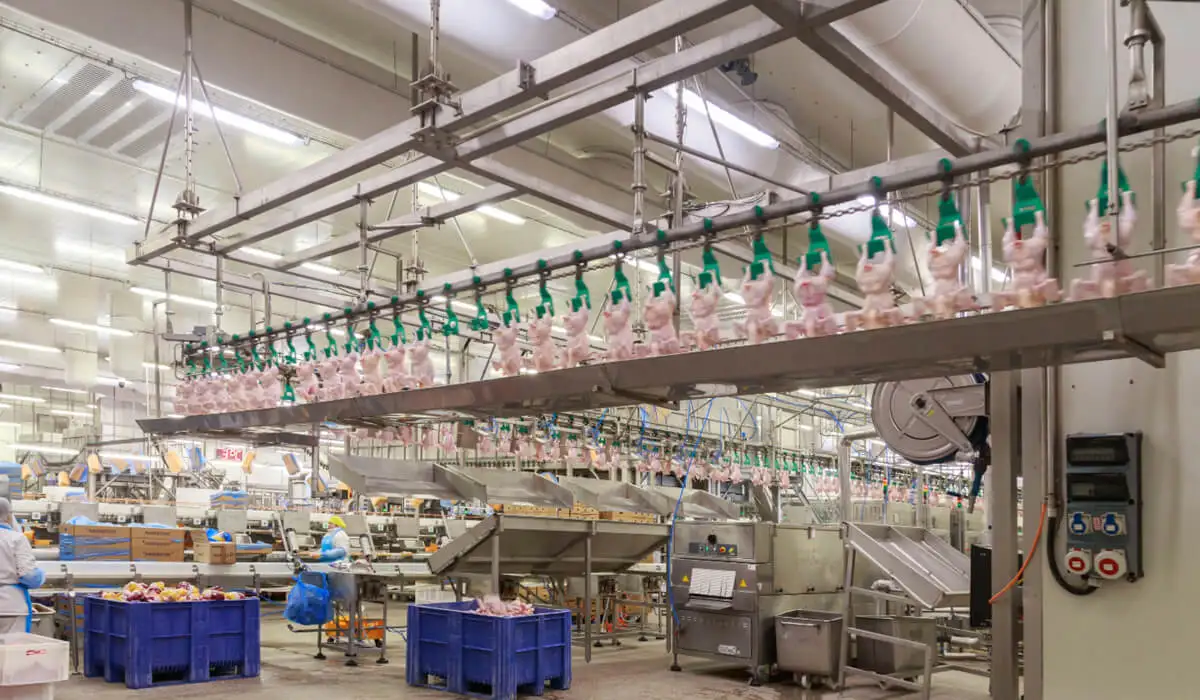

• FRL (Filter-Regulator-Lubricator) – зазвичай без змащення («oil-free») поблизу зон харчових продуктів/яєць. Системи підготовки стисненого повітря, що складаються з фільтра, редуктора та мастильника, є абсолютним «must have» кожної птахоферми.

Приводи та приводи

• Лінійні ISO 15552 (Ø32–100 мм) для штор, заслінок, засувок; ISO 6432 (міні) для невеликих механізмів.
• Компактні та направляючі (з лінійними направляючими) – у сортуванні яєць.
• Безпоршневі (стрічкові/магнітні) – великі ходи у вузьких конструкціях (наприклад, штори).
• Поворотні (маятникові) – повітряні заслінки, дросельні клапани.
• Матеріали: нержавіюча сталь 304/316, штоки загартовані; ущільнення підібрані до хімікатів та аміаку (часто EPDM; NBR уникають при високих концентраціях аміаку – завжди перевіряйте таблицю стійкості).

Клапани та клапанних острівці

• Розподільні клапани 5/2, 5/3 – керування приводами двосторонньої дії; опції закрито/відкрито та центральне відключення для безпеки.
• Клапанних островів з комунікацією PROFINET/IO-Link – централізація керування, діагностика, зменшення кабельного зв'язку.
• Процесних клапанів (мембранних, кульових з пневматичним приводом) – лінії води, рідкі добавки.
• Тихих глушників на вихлопних трубах – зменшення стресу птахів.

Негативний тиск (вакуум)

• Ежектори з трубкою (живляться стисненим повітрям) – прості, міцні, швидкі; відсутність рухомих частин.

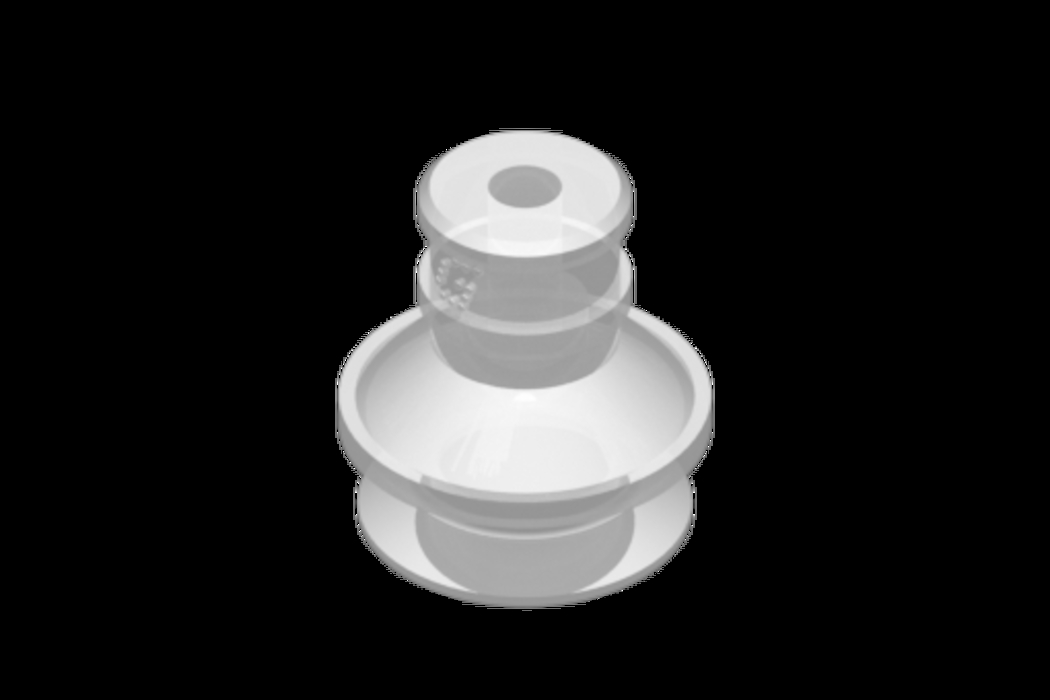

• Вакуумні присоски (мешки, силікон/EPDM, іноді FDA) – делікатний контакт з яйцем, овальні/круглі форми.

• Вакуумні клапани, датчики розрідження — контроль захвату та запобіжні пристрої від падіння.

Елементи підготовки та арматура

• Прецизійні регулятори, точкові редуктори – різні рівні тиску для завіс та захватів.
• Датчики тиску / витрати, індикатори точки роси – прогнозування відмов та контроль якості середовища.

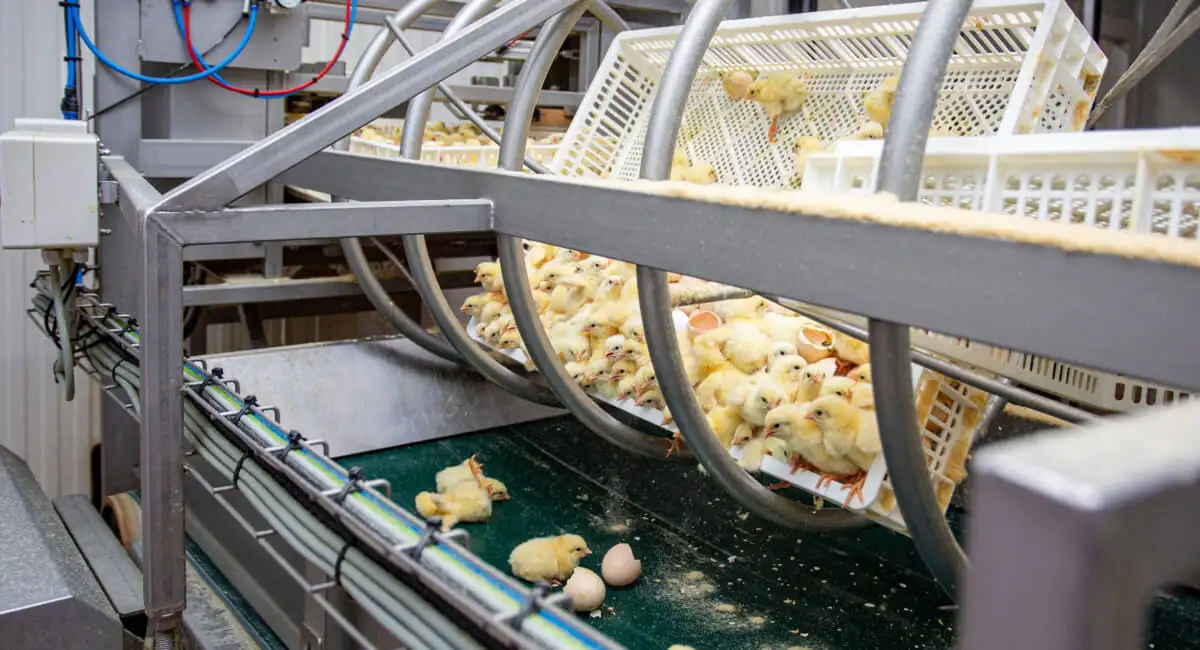

• Шланги: PU (гнучкий, стійкий до згинання), PA12 (високий тиск, висока температура), PE (хороша хімічна стійкість). Кольорова гама для ідентифікації зон (наприклад, вакуум/керування/живлення).

Підбір та розрахунки — як спроектувати систему «під умови пташника»

А) Сила приводу

Основне:

F ≈ p · A · η

Де:

• p — ефективний тиск [Па] (після вирахування перепадів),
• A — площа поршня [м²],
• η – ККД з урахуванням тертя та втрат (зазвичай 0,85–0,9).

Приклад: вентиляційна заслінка вимагає 350 Н. При 6 бар (0,6 МПа), привід Ø40 мм → A ≈ 0,001257

Fтеор = 0,6e6 · 0,001257 ≈ 754 Н; з η=0,85 → ~641 Н. Запас достатній, можна зменшити діаметр або знизити тиск для економії.

Б) Швидкість і культура роботи

• Використовуйте дросельно-зворотні клапани на приводах штор – м'який пуск/зупинка, менший шум.
• Кінцеве гальмування приводів при швидких рухах (сортувальники, конвеєри).

C) Якість повітря та осушення

• Пташники = амплітуди температури, вологість, пил. Типова точка роси повітря за осушувачем: ≤ +3 °C (холодильний осушувач) або від −20 до −40 °C (адсорбційний) для зовнішніх/зимових ліній.
• Підтримуйте постійні перепади тиску < 0,5 бар від компресора до найвіддаленішого приводу – проектуйте діаметри та кільцеві петлі.

D) Матеріали та IP

• Зони миття: аксесуари IP67/IP69K, нержавіючі або нікельовані фітинги, трубопроводи з гладкою поверхнею.

• Ущільнювачі: EPDM/силікон — зазвичай мають кращу стійкість до лужних речовин та аміаку, ніж NBR (проте завжди перевіряйте хімічну сумісність у виробника).
• Уникайте «накопичення бруду»: використовуйте гігієнічну конструкцію, захисні кожухи та ухили для відведення води.

E) Управління та інтеграція

• Клапанні острови з каналною діагностикою (коротке замикання, розрив, цикли) та IO-Link для датчиків тиску/витрати.
• Клапани з котушками 24 В постійного струму, роз'єми M8/M12; у агресивних середовищах – кабелі PUR та роз'єми з підвищеною герметичністю.

Приклади застосування – архітектура та специфікація

А) Бічна завіса у пташнику (пропорційне відкривання)

• Привід: сервопривід ISO 15552 Ø50, хід 600–1000 мм, кінцеве гальмування.
• Клапан: 5/3 з центрально закритим положенням (утримання позиції при зникненні сигналу), котушка 24 В постійного струму.
• Регулювання: дросельні зворотні клапани + магнітні датчики положення (реле) на приводі.
• Безпека: зворотна пружина або електромагнітний клапан, що відключає повітря у разі тривоги.
• Управління: ПЛК + контролер завіси (ПІД на основі T/RH/CO₂/NH₃).

Б) Делікатне захоплення яєць (pick&place)

• Джерело вакууму: компактний ежектор (з клапаном швидкого розгерметизації).
• Присоски: м'які силіконові Ø20–30 мм з мішком, закріплені на балці.
• Датчик: вакуумний (падіння вакууму → сигнал NOK і відкидання).
• Живлення: регулятор тиску на 2,5–3,5 бар для ежектора (достатній, економічний).

C) Засувки дозаторів корму

• Привід: компактний привід з направляючою (уникнення заклинювання).
• Клапан: 5/2 моностабільний (поворотна пружина), вихлопні глушники «quiet».
• Датчики: кінцеві вимикачі «відкрито/закрито»; опціонально датчик сили/струму для виявлення блокування.

D) Флюїдизація силосу та запобігання злипанню корму

• Мембранні аератори з імпульсним подаванням повітря (імпульсні клапани).
• Пневматичні вібратори (кульові/турбінні) — низькі витрати, просте регулювання.

Технічне обслуговування в умовах ферми — контрольний список

Щодня / Щотижня

• Зчитування тиску в мережі, сигнали тривоги PLC, температура компресора.
• Візуально: конденсат, вихлопні глушники (чи не забиті пилом), чистота вхідних фільтрів.

Щомісяця

• Перевірка зливу конденсату (ручна/автоматична).
• Контроль витоків (детектуючий спрей/ультразвук).
• Перевірка точки роси (якщо встановлено датчик точки роси).

Щоквартально / Раз на півроку

• Заміна фільтрувальних картриджів (за Δp).
• Огляд ущільнень приводів у зонах миття/агресивних середовищ.
• Перевірка присосок (затвердіння, мікротріщини → зниження зчеплення).
• Калібрування пресостатів і датчиків.

Після миття та дезінфекції

• Перевірка роботи кінцевих вимикачів та з'єднань (вода/засоби у роз'ємах).
• Змащування механічних (не пневматичних!) точок згідно з інструкцією до машин.

Найпоширеніші помилки та як їх уникнути

1. Недооцінка перепадів тиску — занадто малі діаметри, занадто довгі ділянки без кільцевої петлі.
2. Відсутність осушення – замерзання приводів взимку, зволоження глушників → підвищення рівня шуму та опору.
3. Невідповідні матеріали ущільнень – розбухання/NBR під впливом миючих засобів або аміаку; завжди звертайтеся до таблиць стійкості.
4. Відсутність демпфірування – кінцеві удари, розриви кріплень.
5. Клапанних острівців без діагностики – складне обслуговування, тривалі простої.
6. Занадто високий тиск «про всяк випадок» – зростання витрат енергії та зносу.
7. Неправильний IP – залиті з'єднання після миття, корозія фітингів.
