В спринклерных системах, используемых для противопожарной защиты, ключевое значение имеет выбор соответствующих труб и способ их соединения. Эти установки должны быть надежными, долговечными и соответствовать детальным требованиям нормативных актов – от их эффективности зависит безопасность людей и имущества в объекте. В этой статье мы расскажем, какие материалы и технологии чаще всего используются в трубопроводах для спринклеров, какие требования предъявляют к нормам и почему система Effebi Press может быть интересным решением для такого типа установок.

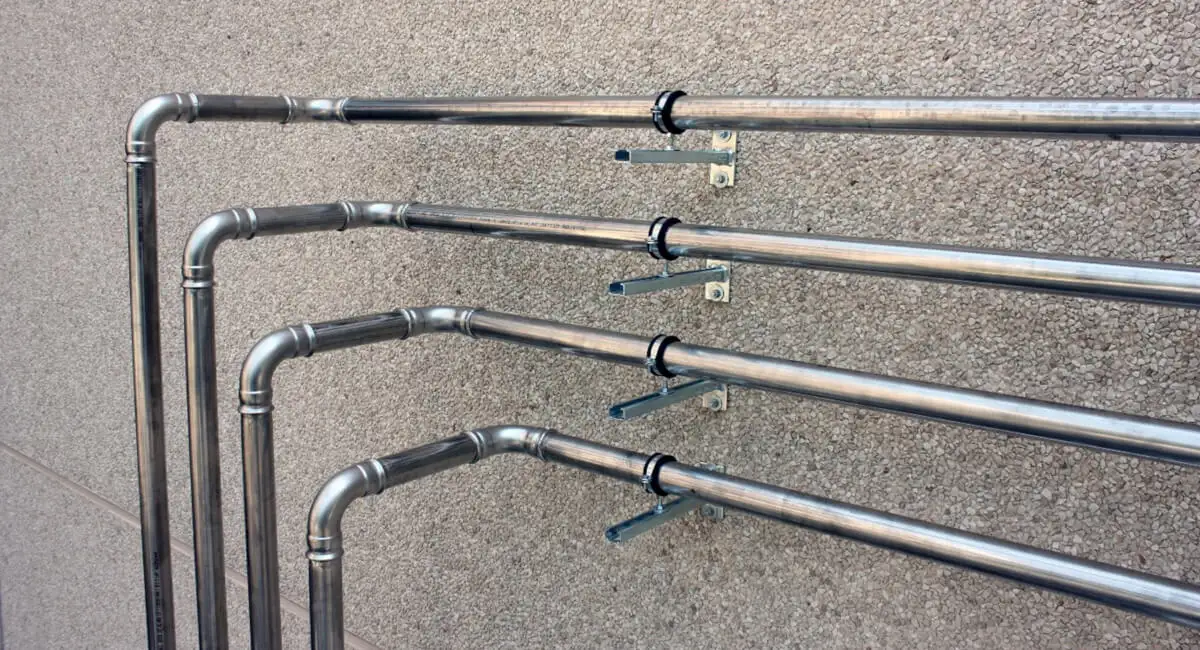

Стальные трубы для внутренней сети противопожарных спринклерных систем с креплением на стену

1. Основные принципы работы спринклерных систем

Спринклерные системы – это системы пожаротушения, где трубы заполнены водой (или, в некоторых вариантах, воздухом, так называемая сухая система), а спринклеры (распылители) срабатывают автоматически под влиянием повышения температуры в окружающей среде. Основные характеристики и требования:

Постоянная готовность – линия должна выдерживать рабочее давление (обычно 12-16 бар) и испытание давлением, превышающим эти значения.
Устойчивость к коррозии – особенно во влажных системах (постоянный контакт с водой) и в коррозионных средах.
Соответствие противопожарным нормам – в Европе, например, EN 12845 (спринклерные системы), NFPA 13 в США, а также местным нормам в данной стране.
Огнестойкость – трубы не должны плавиться или разрушаться при высоких температурах, вызванных пожаром (в течение короткого, критического времени).

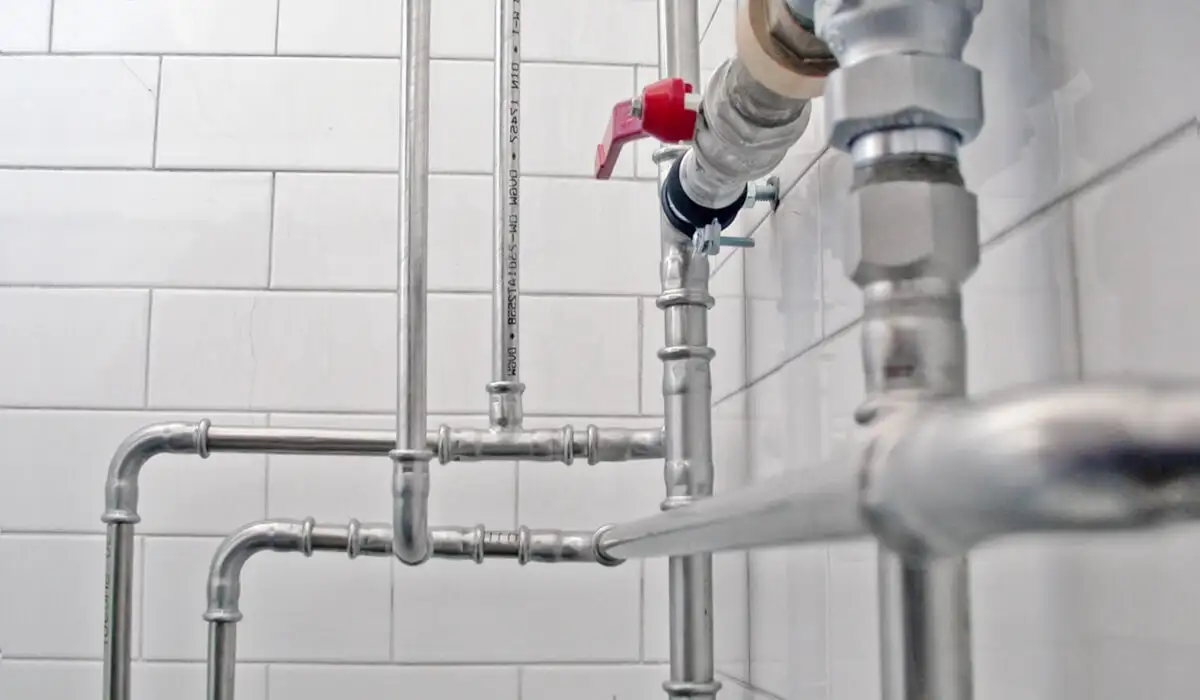

Трубы из нержавеющей стали Effebi Press для монтажа спринклерной противопожарной системы

2. Самые популярные материалы труб в противопожарных системах

2.1. Черная углеродистая сталь (black steel)

Достоинства:

наиболее традиционный и популярный выбор
высокая механическая прочность
относительно низкая стоимость материала

Недостатки:

подвержена коррозии (особенно в мокрых линиях), что требует соответствующих покрытий или внутренней защиты в сложных условиях
монтаж часто базируется на резьбе или сварке, что может быть трудоемким.

Применение:

мокрые и сухие системы во многих объектах (офисные здания, склады, производственные цеха)
монтаж с использованием резьб или шпунтовых соединений (Victaulic и т.п.)

2.2. Оцинкованная сталь

Достоинства:

клипсированная система из оцинкованной углеродистой стали, где слой цинка защищает от коррозии
также широко используется во влажных противопожарных системах

Недостатки:

процесс коррозии может быть замедлен, но не полностью устранен
необходимость соблюдения осторожности при сварке (удаление цинка) или использовании механических соединений (резьба, пазы)

Применение:

установки, в которых инвестор хочет снизить риск коррозии без необходимости окрашивания внутренней части трубы

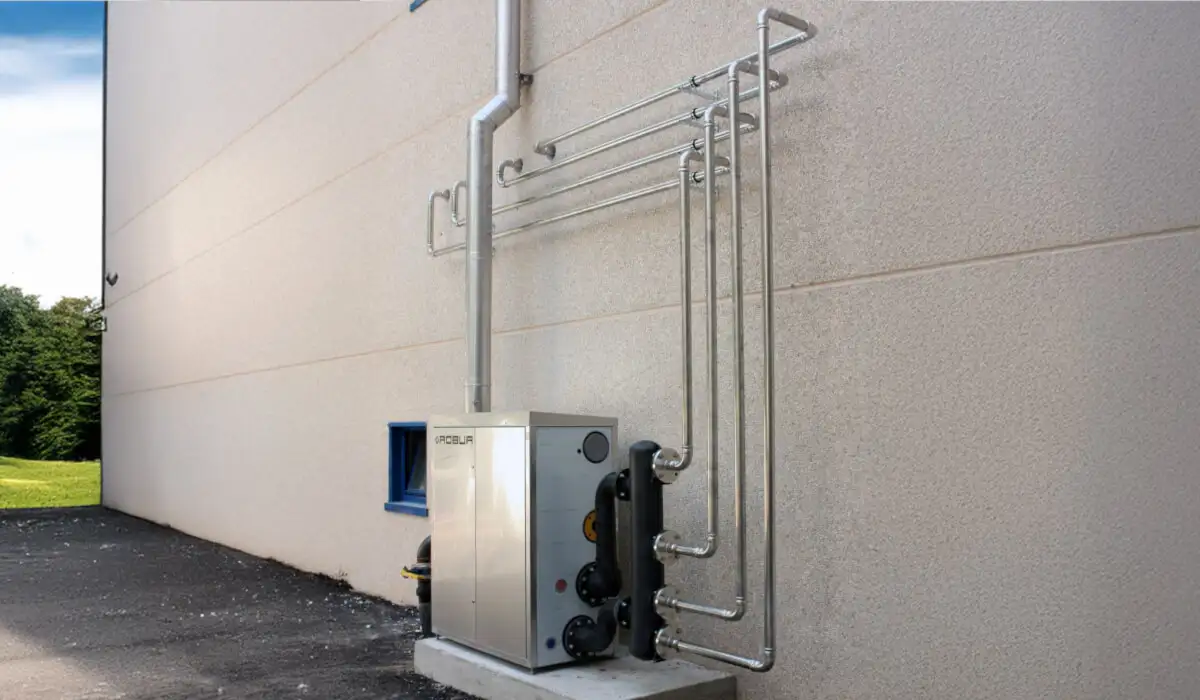

Система противопожарных оцинкованных труб из стали на наружной стене здания

2.3. Нержавеющая сталь

Достоинства:

Нержавеющая зажимная система обладает очень высокой коррозионной стойкостью.
механическую стабильность в широком диапазоне температур
долговечность, ограничивающая затраты на обслуживание в долгосрочной перспективе

Недостатки:

цена выше, чем у углеродистой стали
необходимость применения специальных методов соединения (сварка TIG, нержавеющие или обжимные соединения)

Применение:

объекты, где условия высококоррозионны (влажность, частый контакт с химикатами) или где нужна абсолютная чистота и долговечность

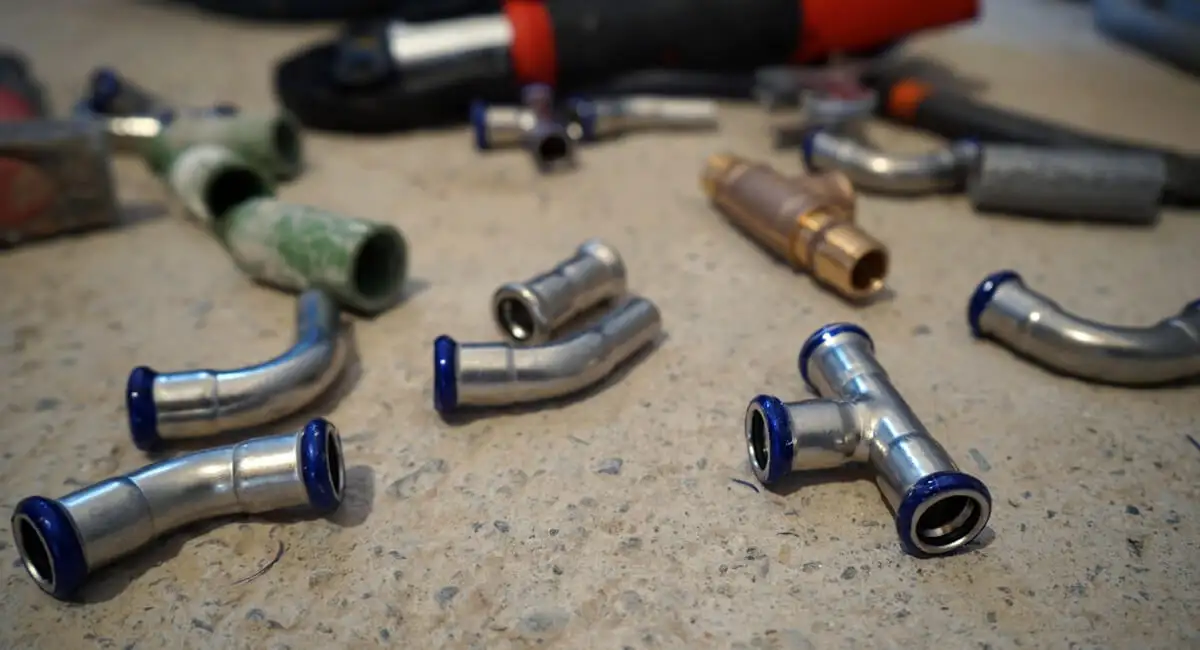

Пресс-фитинги и зажимные соединения Effebi Press для монтажа противопожарных спринклерных систем

2.4. Пластмассы (CPVC, PVC)

Достоинства:

соответствующие сертификаты некоторых разновидностей CPVC (соответствуют некоторым требованиям пожаробезопасности)
не подвергаются коррозии, легким, монтажу на клею или сварке.

Недостатки:

ограниченная температура плавления – при высокой температуре при пожаре трубы могут деформироваться или прогореть.
ограниченный диапазон давлений и диаметров по сравнению со сталью

Применение:

иногда в спринклерных системах жилых (домашних) домов в США, реже в промышленных, из-за ограничений температуры и сертификации

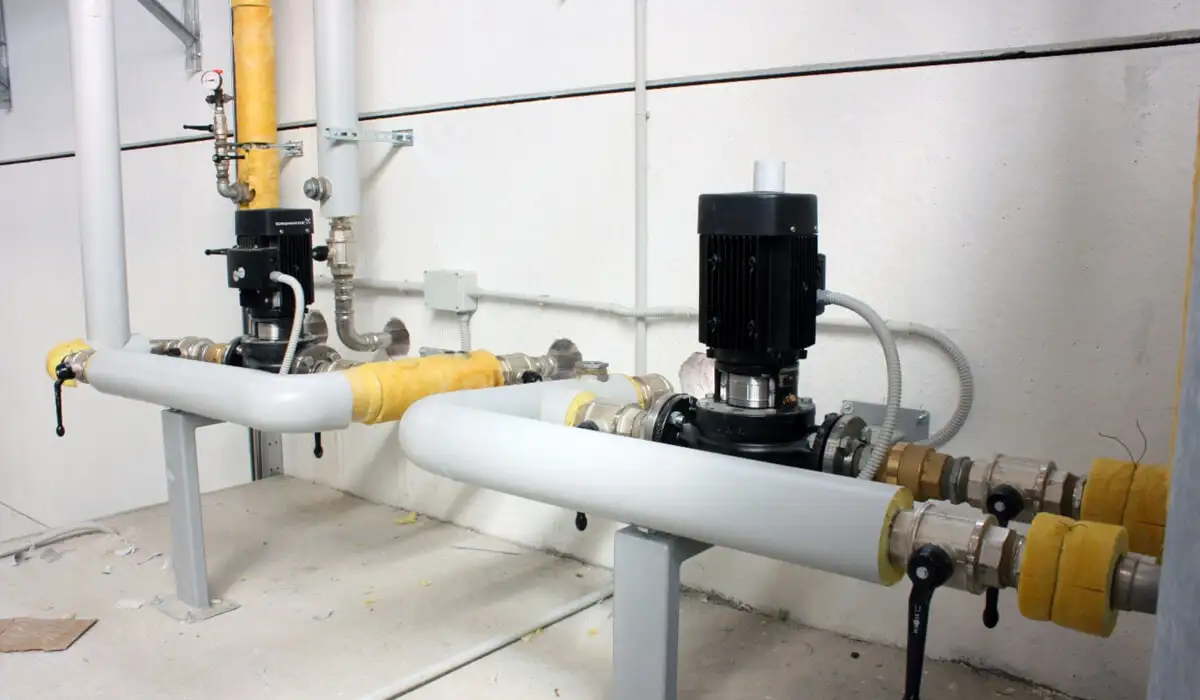

Насосное оборудование и магистральные трубы Effebi Press в системе противопожарной защиты

3. Система Effebi Press – что это такое?

3.1 Характеристика Effebi Press

Effebi – итальянский бренд, ассоциирующийся преимущественно с шаровыми клапанами и промышленной арматурой. Система Effebi Press относится к методу прессования (зажима) для соединения труб, предпочтительно труб из нержавеющей стали AISI 304 или нержавеющих труб 316 или труб из оцинкованной углеродистой стали. Технология соединения без сварки путем зажима специальных фитингов на трубе с помощью специальных губок и пресса. Герметичность обеспечивается уплотнительным кольцом (EPDM, FKM и т.п.) и точной механической формовкой соединения. Безопасность гарантируется отсутствием открытого огня (как при сварке), более быстрым монтажом.

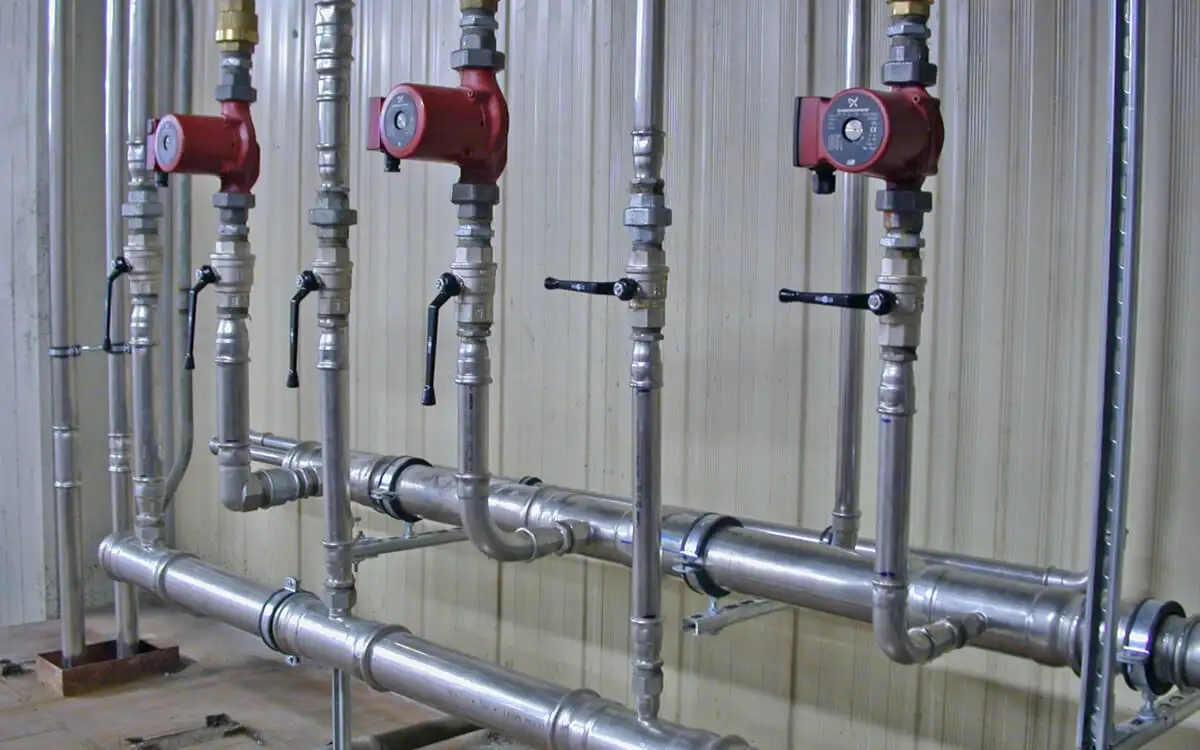

Сертифицированные стальные трубы и насосная группа Effebi Press для надежной спринклерной системы

3.2 Почему Effebi Press для спринклерных систем?

Коррозионная стойкость – нержавеющая сталь 316 гарантирует долговечность даже во влажных системах, где углеродистые стали подвержены коррозии.
Скорость монтажа – в больших залах или высоких зданиях прессовые фитинги минимизируют время по сравнению с классической резьбой или сваркой.
Отсутствие искр – работа в готовых объектах, если спринклерная система модернизируется или устанавливается на конечных этапах, не создает пожарной опасности.
Универсальность – трубы из углеродистой стали (например, оцинкованные) в системе Effebi Press также могут использоваться в противопожарных системах, однако нержавеющая сталь обеспечивает максимальную защиту от коррозии.
Диапазон давлений - типовые системы Effebi Press выдерживают PN16 или даже PN25, что более чем достаточно для спринклерных систем.

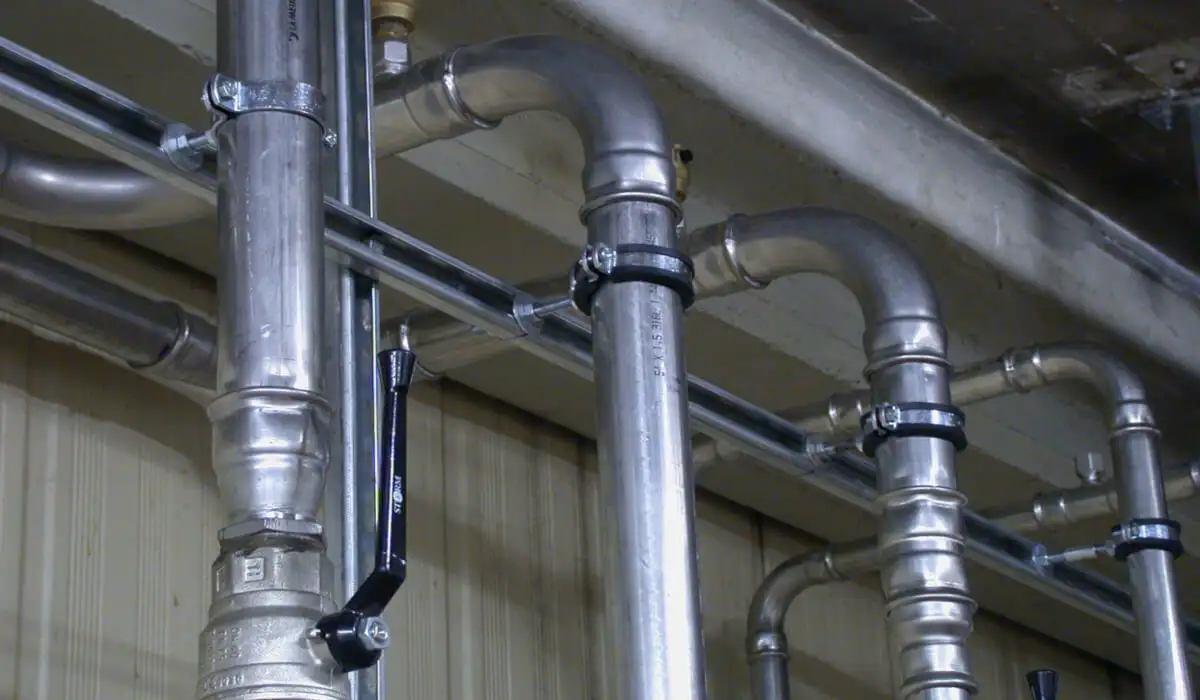

Сравнение различных материалов труб для спринклерных систем пожаротушения на промышленном объекте

4. Требования стандартов к противопожарным трубам

4.1. Европейские стандарты и рекомендации

EN 12845: Общий стандарт проектирования, монтажа и обслуживания автоматических спринклерных систем,
Местные нормы (в Польше, например, Распоряжение Министра инфраструктуры, Технические условия),
Требования страховых компаний (часто адаптированы к стандартам VdS, NFPA).

В контексте материалов эти нормы не всегда требуют использования конкретного материала, но определяют прочностные параметры (например, минимальная толщина стенки, огнестойкость). Нержавеющая сталь очень хорошо воспринимается этими нормами.

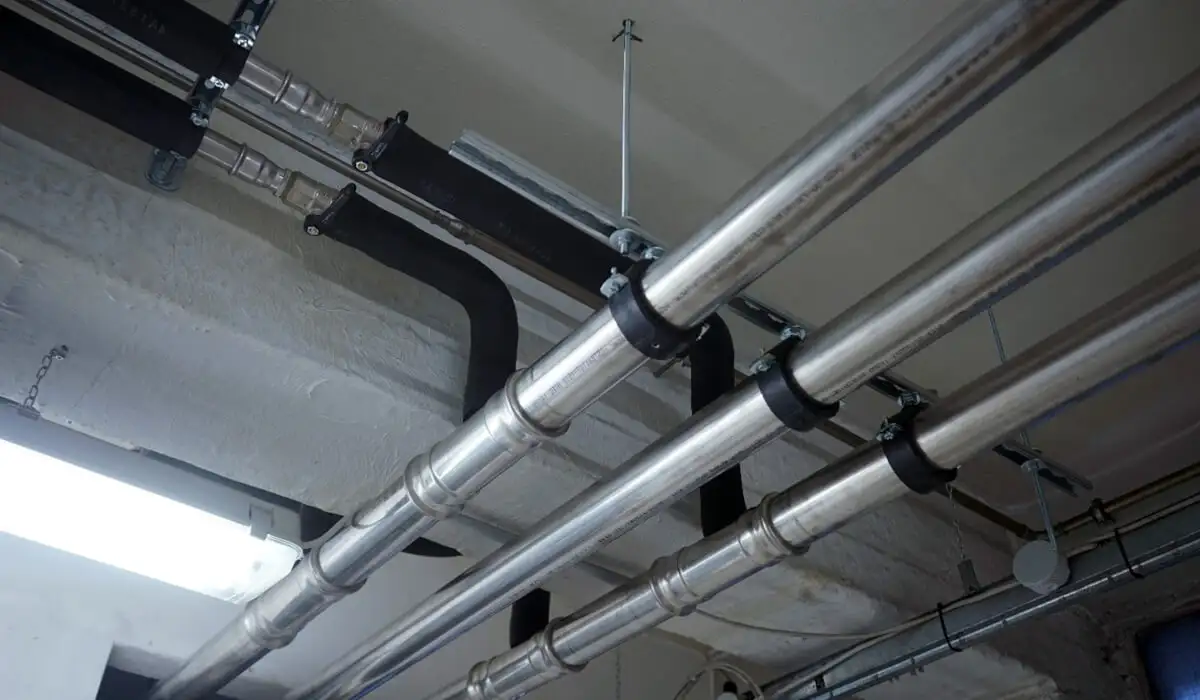

Соответствие нормам монтажа стальных труб для потолочной спринклерной системы пожаротушения

4.2. Аттестаты и сертификаты

CE (для строительных изделий) – подтверждает соответствие директивам ЕС,
Возможно FM approval, UL listing в Соединенных Штатах, если производитель подавал заявку на такие разрешения в контексте глобального рынка.
Следует проверить, имеет ли система Effebi Press (или другая) допуски к пожарной безопасности на целевых рынках.

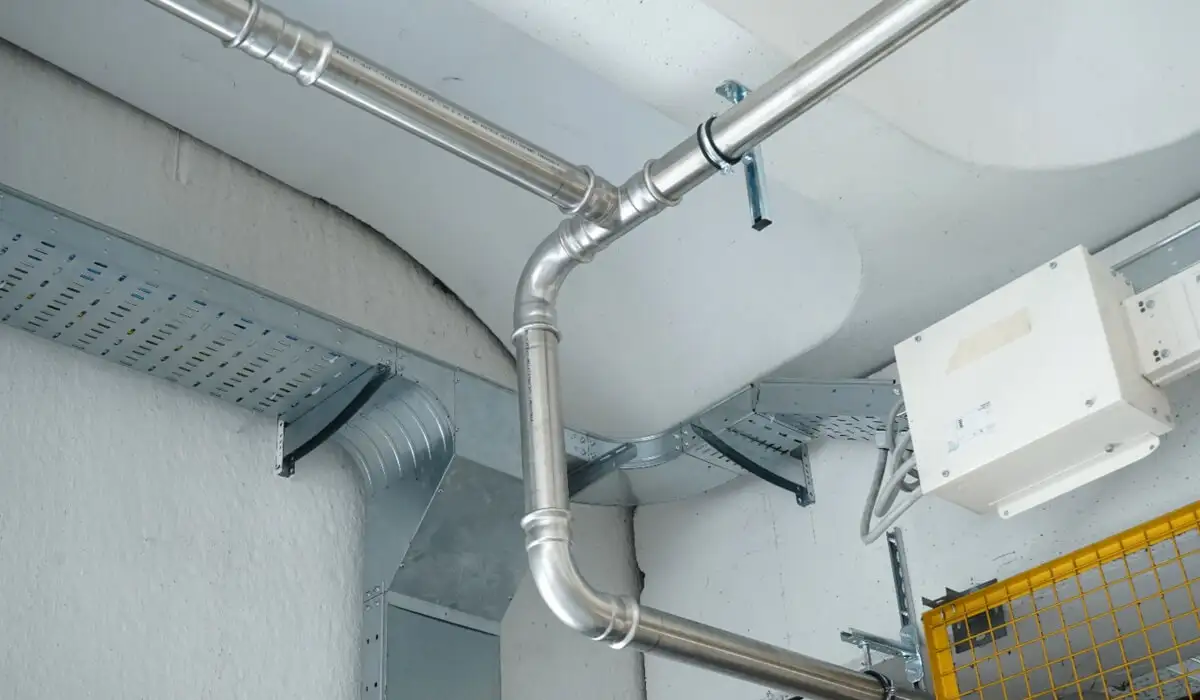

Металлические трубы для монтажа автоматической спринклерной системы пожаротушения под потолком помещения

Примеры сценариев применения Effebi Press в спринклерных системах

1. Модернизация старой системы в отеле

Существующие стальные резьбовые трубы испытывают проблемы с коррозией. Решение: замена на нержавеющие трубы в зажимной системе, позволяющая ограничить сварку и сохранить чистоту здания. Зажимная система становится стойкой к коррозии, а монтаж проходит быстрее в готовых помещениях.

2. Новопостроенный состав

Проект предусматривает систему мокрого спринклера, рабочее давление до 12 бар. Вместо сварки сотен соединений команда использует пресс Effebi и прессованные фитинги – монтаж длится меньше, что минимизирует перерывы в графике строительства. Кроме того, нержавеющая сталь обеспечивает отсутствие дополнительных антикоррозионных покрытий.

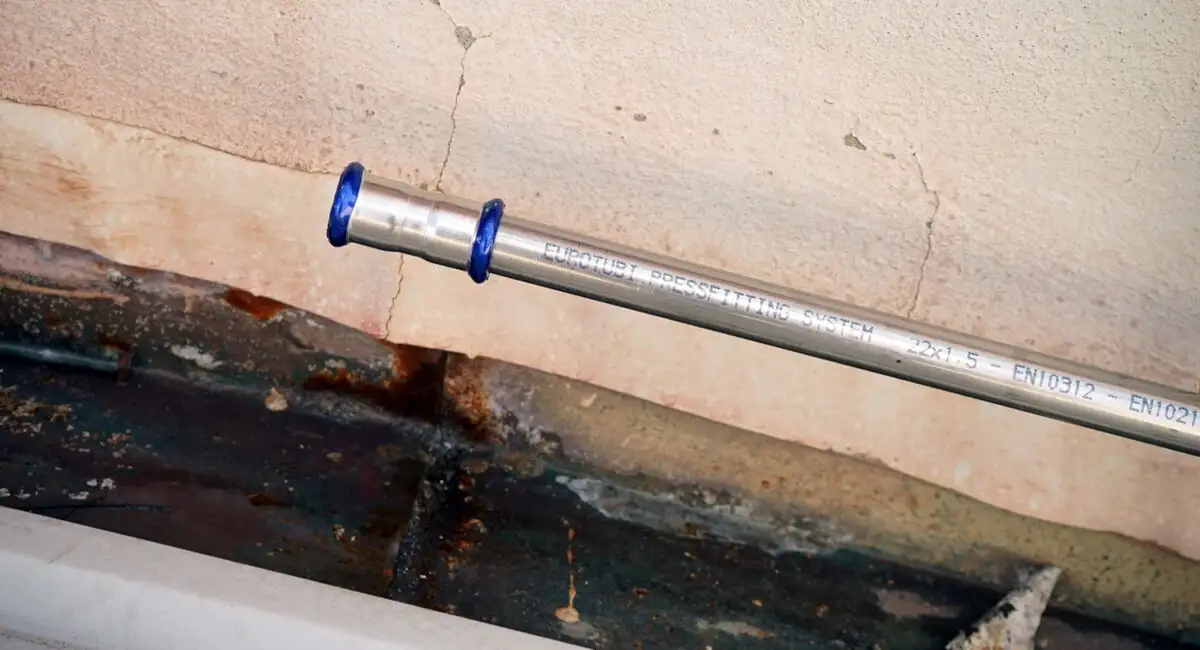

Стальная труба Eurotubi Pressfitting System для монтажа противопожарной сети на складе

3. Химические объекты

При контакте с агрессивной средой в пределах установки (пары, влага с химикатами) нержавеющая сталь в противопожарных установках является выбором, обеспечивающим длительный срок эксплуатации. Обжимная система ускоряет реализацию, которая важна в области с высокими стандартами безопасности.

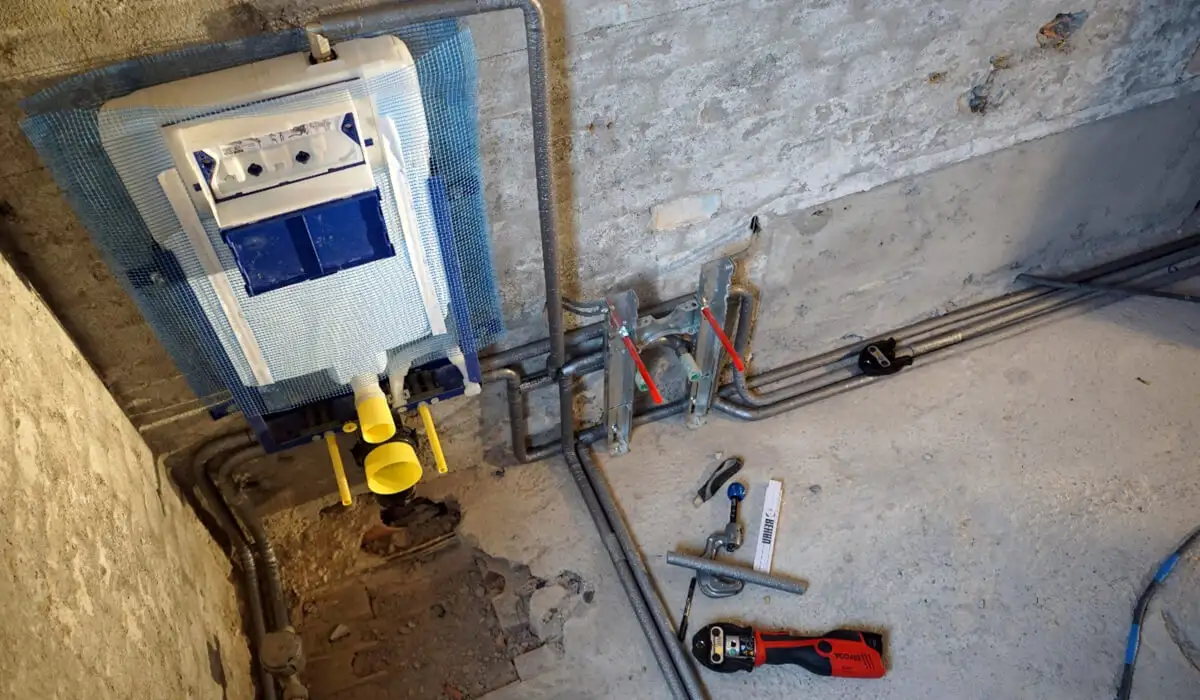

Процесс монтажа трубопровода из нержавеющей стали для противопожарных систем на химических и промышленных объектах

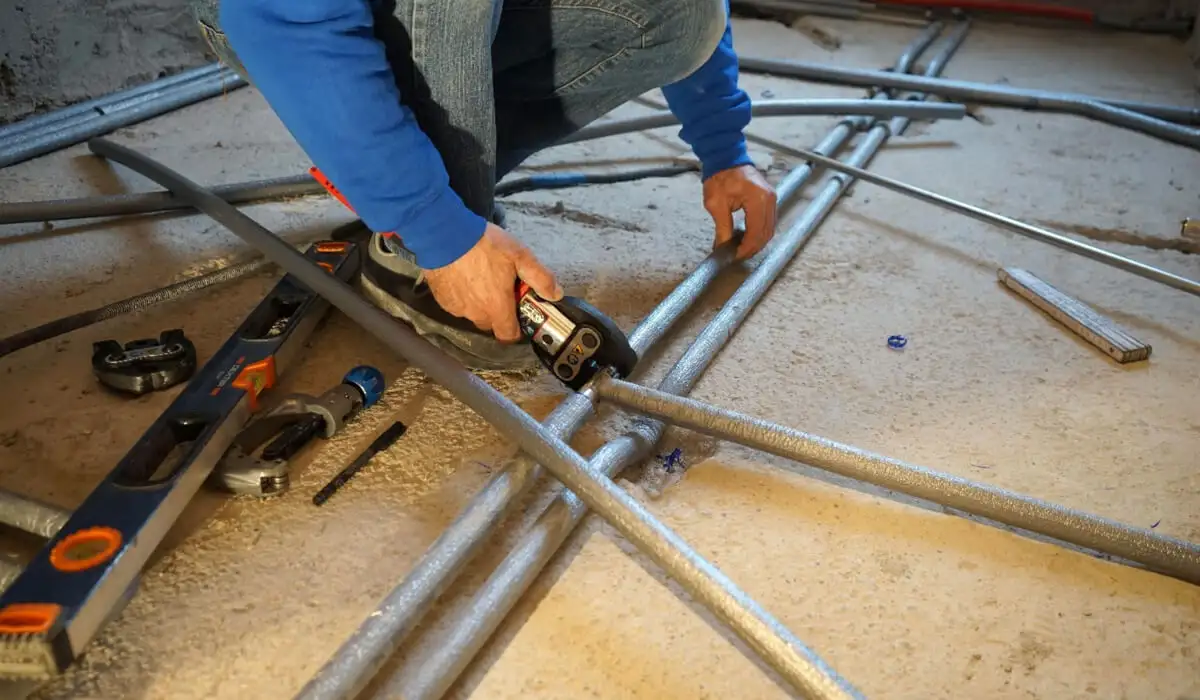

Надлежащая практика монтажа

Точная планировка маршрута труб на основе противопожарного проекта (например, зоны, расстановка спринклеров).
Подготовка – резка труб и фазирование (необходима в прессуемых системах), удаление заусенцев.
Использование соответствующих щеток пресса, совместимых с фитингами Effebi Press, и использование рекомендуемых параметров зажима.
Избегание загрязнения уплотнительного кольца, использование неподходящих смазок.
Испытание под давлением – обычно испытание давлением, примерно в 1,5 раза выше рабочего. Для противопожарных систем это может быть 16–20 бар в течение определенного времени (например, 24 часа).
