Протипожежні труби для спринклерних систем

Які труби використовувати для протипожежних спринклерних систем?

У спринклерних системах, що використовуються для протипожежного захисту, ключове значення має вибір відповідних труб та спосіб їх з'єднання. Ці установки повинні бути надійними, довговічними та відповідати детальным вимогам нормативних актів – адже від їхньої ефективності залежить безпека людей і майна в об'єкті. У цій статті ми розповімо, які матеріали та технології найчастіше використовуються в трубопроводах для спринклерів, які вимоги висувають норми і чому система Effebi Press може бути цікавим рішенням для такого типу установок.

1. Основні принципи роботи спринклерних систем

Спринклерні системи – це системи пожежогасіння, в яких труби заповнені водою (або, в деяких варіантах, повітрям, так звана суха система), а спринклери (розпилювачі) спрацьовують автоматично під впливом підвищення температури в навколишньому середовищі. Основні характеристики та вимоги:

1. Постійна готовність - лінія повинна витримувати робочий тиск (зазвичай 12-16 бар) та випробування тиском, що перевищує ці значення.
2. Стійкість до корозії - особливо у вологих системах (постійний контакт з водою) та в корозійних середовищах.
3. Відповідність протипожежним нормам - в Європі, наприклад, EN 12845 (спринклерні системи), NFPA 13 в США, а також місцевим нормам в даній країні.
4. Вогнестійкість - труби не повинні плавитися або руйнуватися при високих температурах, викликаних пожежею (протягом короткого, критичного часу).

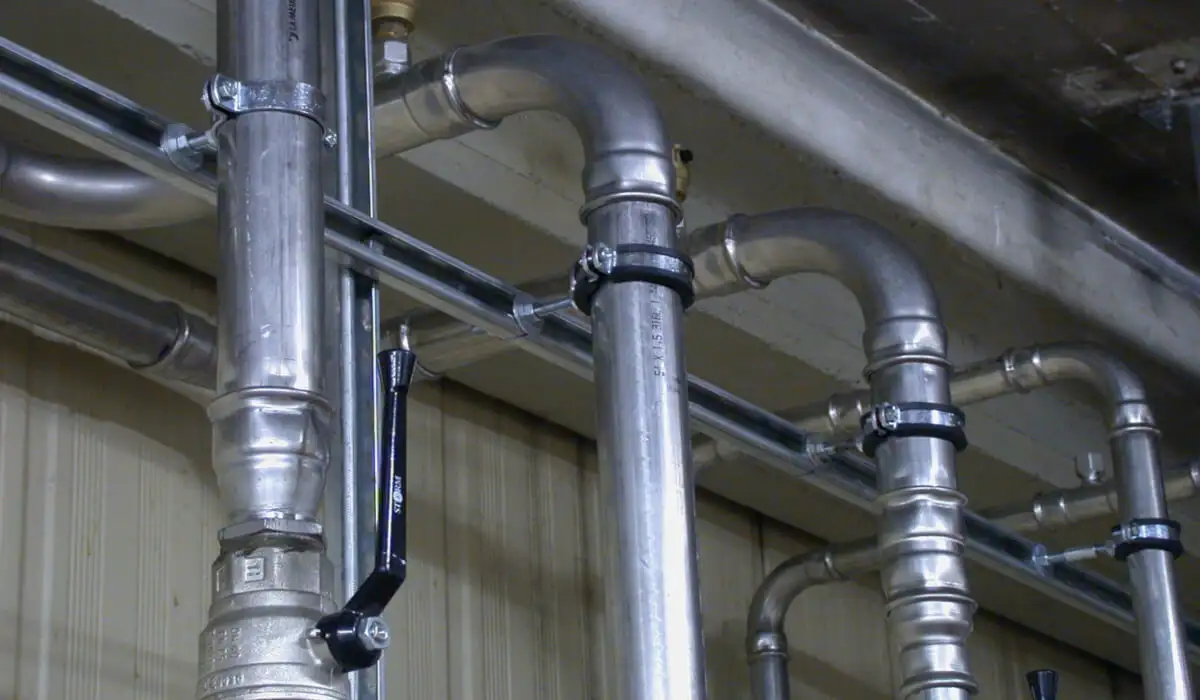

2. Найпопулярніші матеріали труб у протипожежних системах

2.1. Чорна вуглецева сталь (black steel)

Переваги:

• найбільш традиційний і популярний вибір
• висока механічна міцність
• відносно низька вартість матеріалу

Недоліки:

• схильна до корозії (особливо в мокрих лініях), що вимагає відповідних покриттів або внутрішнього захисту в складних умовах
• монтаж часто базується на різьбленні або зварюванні, що може бути трудомістким

Застосування:

• мокрі та сухі системи в багатьох об'єктах (офісні будівлі, склади, виробничі цехи)
• монтаж з використанням різьблень або шпунтових з'єднань (Victaulic тощо)

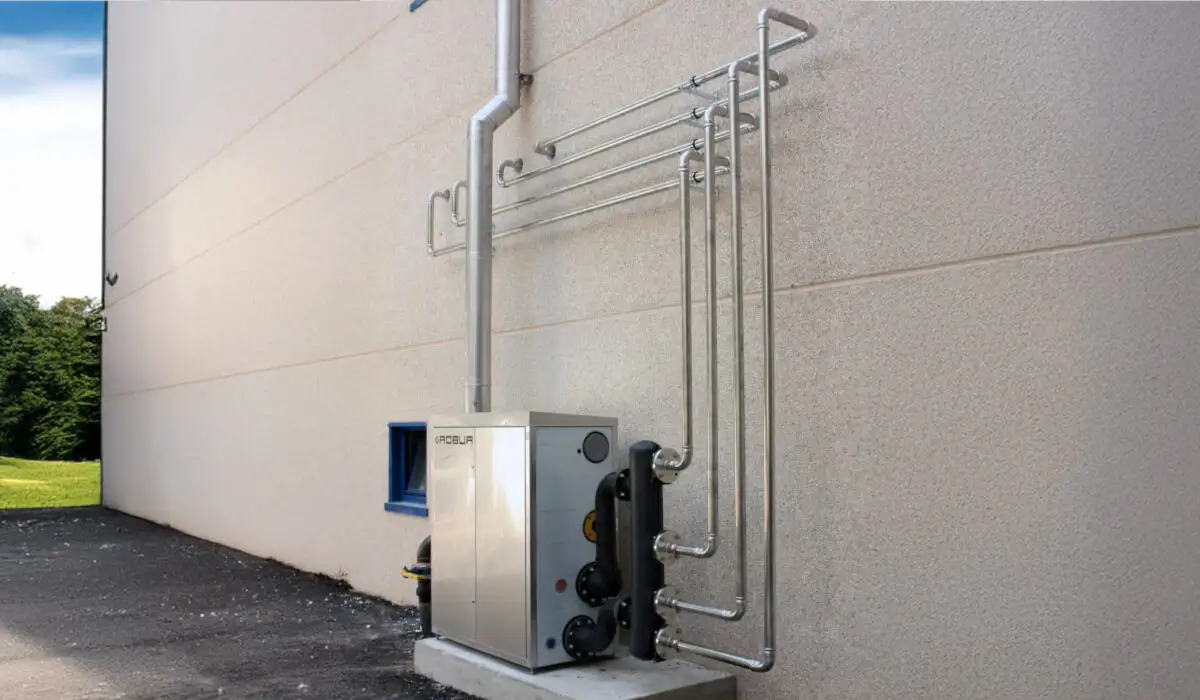

2.2. Оцинкована сталь

Переваги:

• кліпсована система з оцинкованої вуглецевої сталі, де шар цинку захищає від корозії
• також широко використовується у вологих протипожежних системах

Недоліки:

• процес корозії може бути уповільнений, але не повністю усунутий
• необхідність дотримання обережності при зварюванні (видалення цинку) або використання механічних з'єднань (різьба, пази)

Застосування:

• установки, в яких інвестор хоче зменшити ризик корозії без необхідності фарбування внутрішньої частини труби

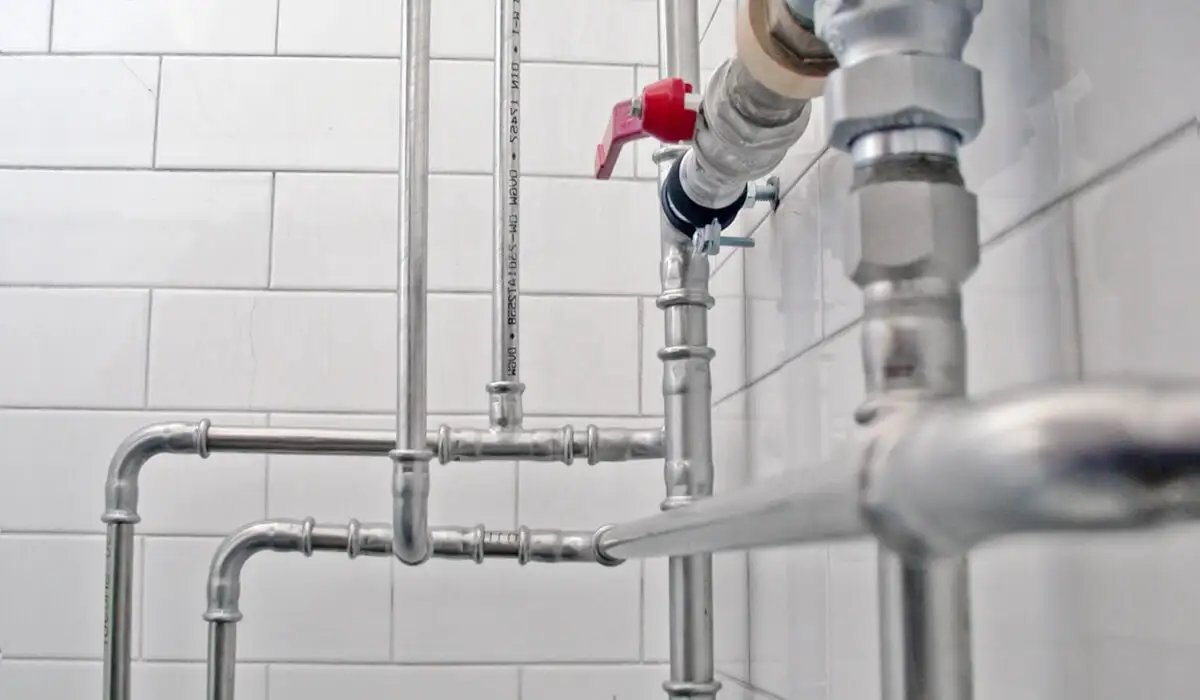

2.3. Нержавіюча сталь

Переваги:

• Нержавіюча затискна система має дуже високу корозійну стійкість
• механічну стабільність у широкому діапазоні температур
• довговічність, що обмежує витрати на обслуговування в довгостроковій перспективі

Недоліки:

• ціна вища, ніж у вуглецевої сталі
• необхідність застосування спеціальних методів з'єднання (зварювання TIG, нержавіючі або обтискні з'єднання)

Застосування:

• об'єкти, де умови є висококорозійними (вологість, частий контакт з хімікатами) або де потрібна абсолютна чистота і довговічність

2.4. Пластмаси (CPVC, PVC)

Переваги:

• відповідні сертифікати деяких різновидів CPVC (відповідають деяким вимогам протипожежної безпеки)
• не піддаються корозії, легкі, монтаж на клею або зварюванням

Недоліки:

• обмежена температура плавлення – при високій температурі під час пожежі труби можуть деформуватися або прогоріти
• обмежений діапазон тисків і діаметрів у порівнянні зі сталлю

Застосування:

• іноді в спринклерних системах житлових (домашніх) будинків у США, рідше в промислових, через обмеження температури та сертифікації

3. Система Effebi Press – що це таке?

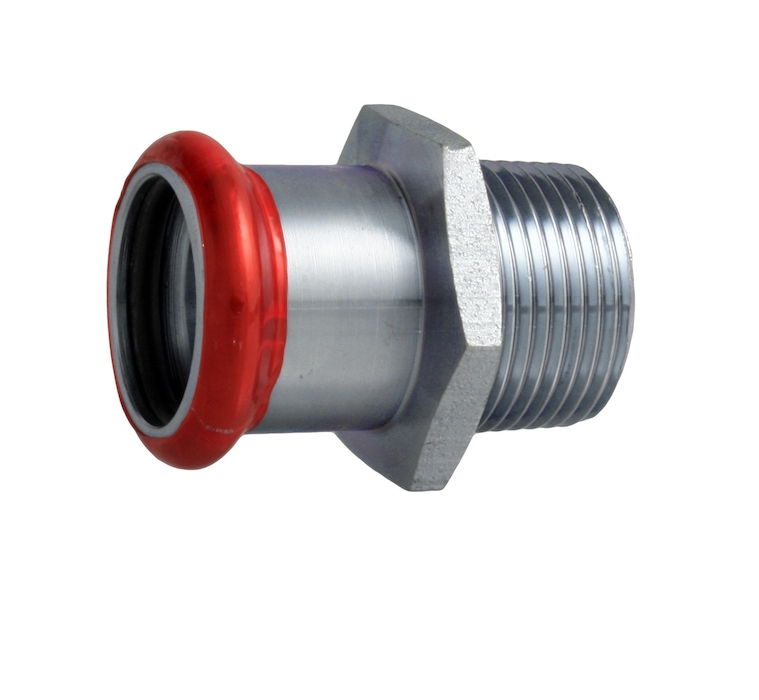

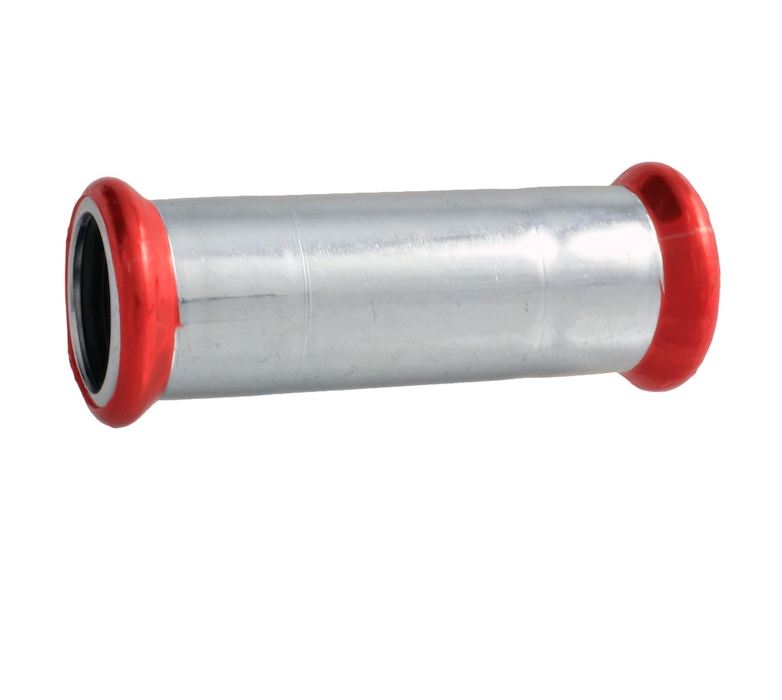

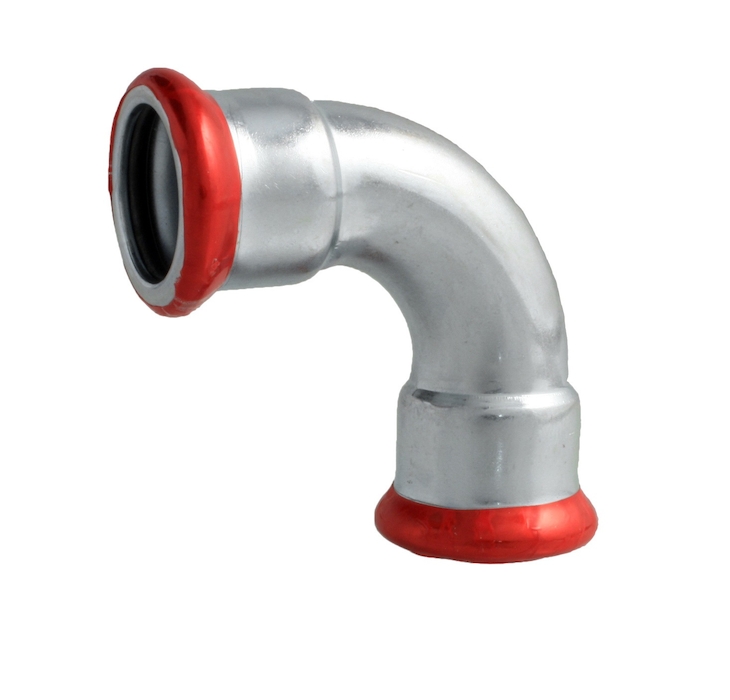

3.1 Характеристика Effebi Press

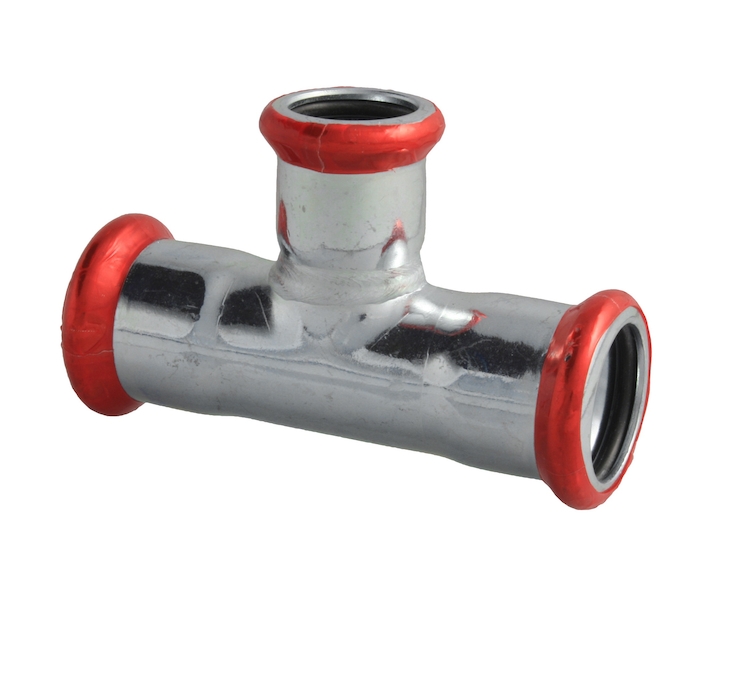

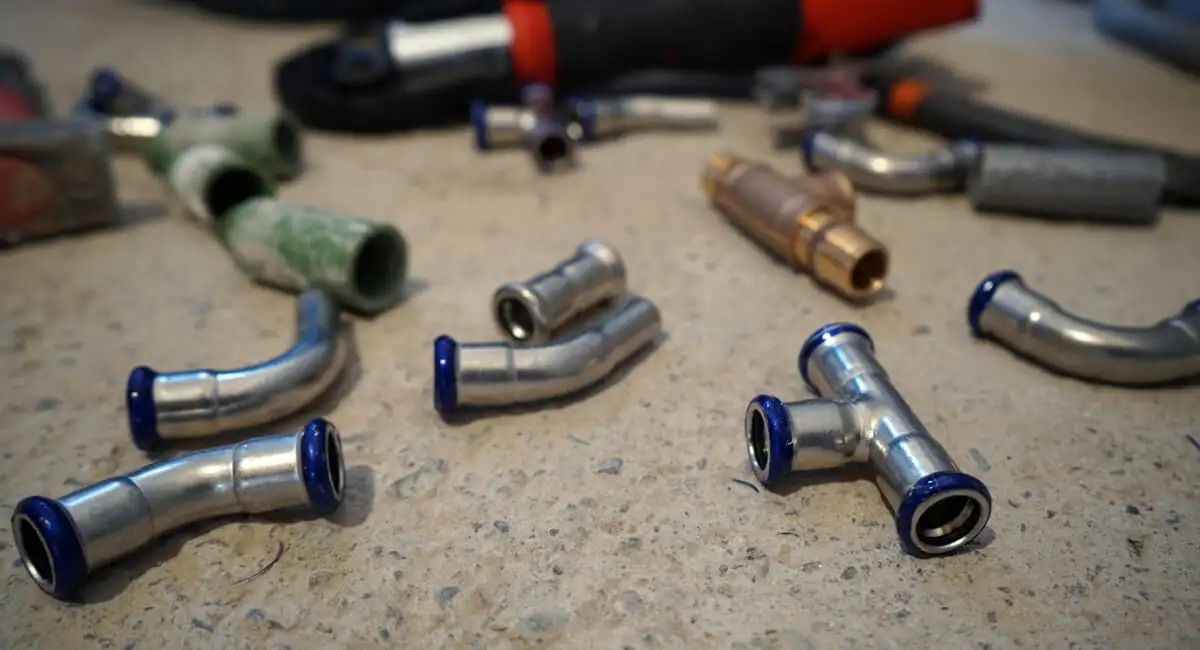

Effebi – італійський бренд, який асоціюється переважно з кульовими клапанами та промисловою арматурою. Система Effebi Press стосується методу пресування (затискання) для з'єднання труб, переважно труб із нержавіючої сталі AISI 304 або нержавіючих труб 316 або труб із оцинкованої вуглецевої сталі. Технологія з'єднання без зварювання шляхом затискання спеціальних фітингів на трубі за допомогою спеціальних губок і преса. Герметичність забезпечується ущільнювальним кільцем (EPDM, FKM тощо) і точним механічним формуванням з'єднання. Безпека гарантується відсутністю відкритого вогню (як при зварюванні), швидшим монтажем.

3.2 Чому Effebi Press для спринклерних систем?

1. Корозійна стійкість - нержавіюча сталь 316 гарантує довговічність навіть у вологих системах, де вуглецеві сталі схильні до корозії.
2. Швидкість монтажу - у великих залах або високих будівлях пресові фітинги мінімізують час, порівняно з класичним різьбленням або зварюванням.
3. Відсутність іскор - робота в готових об'єктах, якщо спринклерна система модернізується або встановлюється на кінцевих етапах, не створює пожежної небезпеки.
4. Універсальність - труби з вуглецевої сталі (наприклад, оцинковані) в системі Effebi Press також можуть використовуватися в протипожежних системах, однак нержавіюча сталь забезпечує максимальний захист від корозії.
5. Діапазон тисків - типові системи Effebi Press витримують PN16 або навіть PN25, що є більш ніж достатнім для спринклерних систем.

4. Вимоги стандартів до протипожежних труб

4.1. Європейські стандарти та рекомендації

• EN 12845: Загальний стандарт щодо проектування, монтажу та обслуговування автоматичних спринклерних систем,
• Місцеві норми (у Польщі, наприклад, Розпорядження Міністра інфраструктури, Технічні умови),
• Вимоги страхових компаній (часто адаптовані до стандартів VdS, NFPA).

У контексті матеріалів ці норми не завжди вимагають використання конкретного матеріалу, але визначають параметри міцності (наприклад, мінімальна товщина стінки, вогнестійкість). Нержавіюча сталь дуже добре сприймається цими нормами.

4.2. Атестати та сертифікати

• CE (для будівельних виробів) – підтверджує відповідність директивам ЄС,
• Можливе FM approval, UL listing у Сполучених Штатах, якщо виробник подавав заявку на такі дозволи в контексті глобального ринку.
• Варто перевірити, чи система Effebi Press (або інша) має допуски до пожежної безпеки на цільових ринках.

Приклади сценаріїв застосування Effebi Press у спринклерних системах

1. Модернізація старої системи в готелі

Існуючі сталеві різьбові труби мають проблеми з корозією. Рішення: заміна на нержавіючі труби в затискній системі, що дозволяє обмежити зварювання і зберегти чистоту будівлі. Затискна система стає стійкою до корозії, а монтаж проходить швидше в готових приміщеннях.

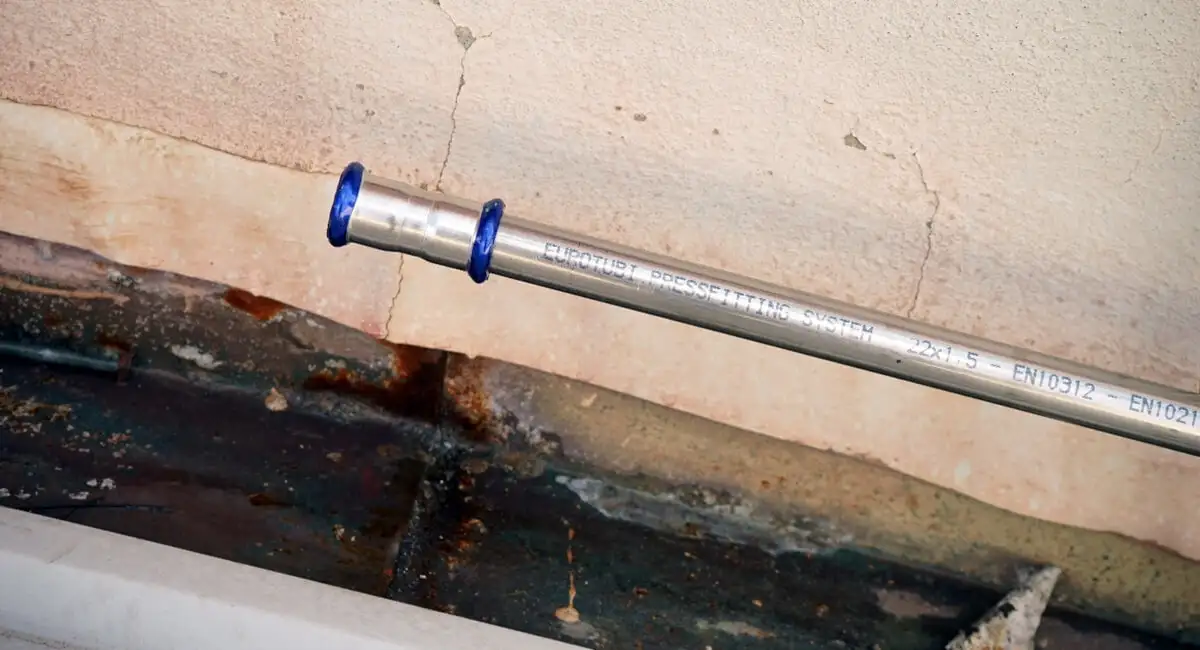

2. Новозбудований склад

Проект передбачає систему мокрого спринклера, робочий тиск до 12 бар. Замість зварювання сотень з'єднань, команда використовує прес Effebi і пресовані фітинги – монтаж триває менше, що мінімізує перерви в графіку будівництва. Крім того, нержавіюча сталь забезпечує відсутність додаткових антикорозійних покриттів.

3. Хімічні об'єкти

У разі контакту з агресивним середовищем в межах установки (пари, волога з хімікатами) нержавіюча сталь в протипожежних установках є вибором, що забезпечує тривалий термін експлуатації. Обтискна система прискорює реалізацію, що є важливим у галузі з високими стандартами безпеки.

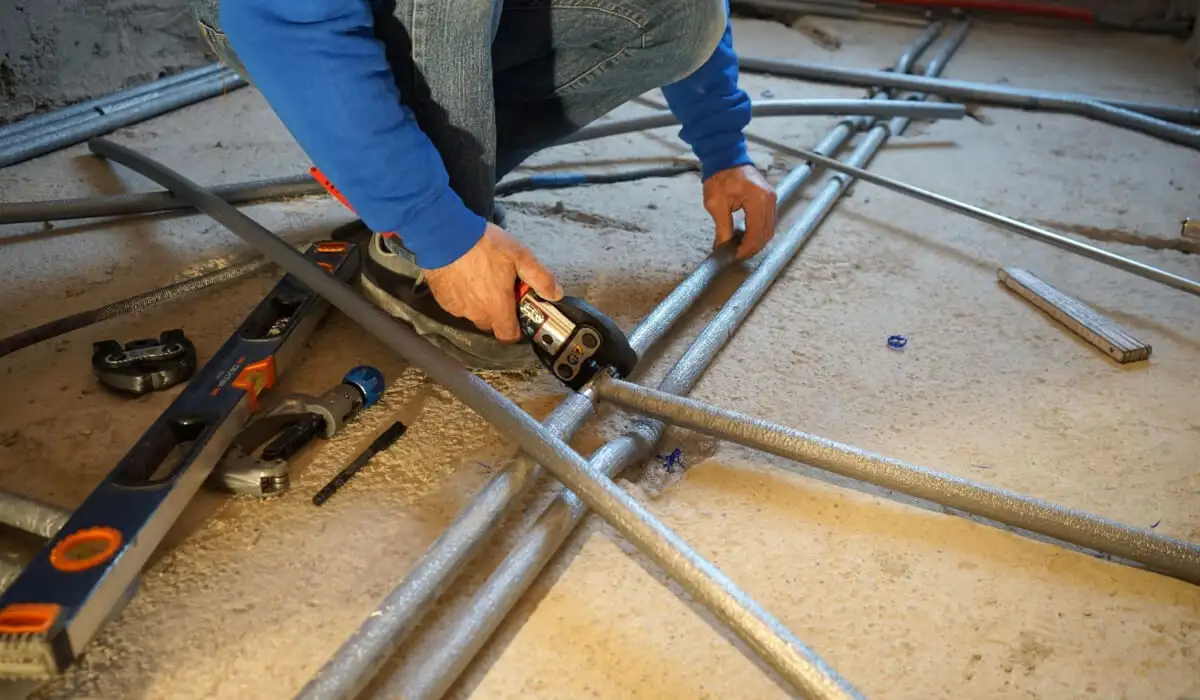

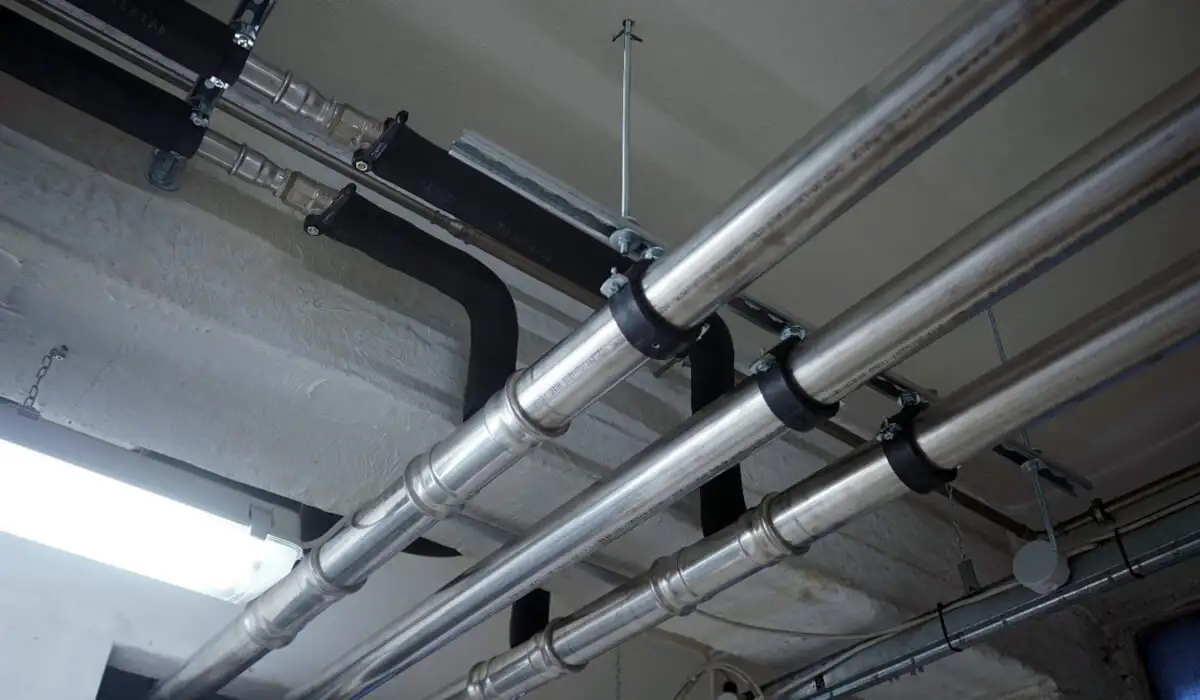

Належна практика монтажу

1. Точне планування маршруту труб на основі протипожежного проекту (наприклад, зони, розстановка спринклерів).
2. Підготовка – різання труб і фазування (необхідне в системах, що пресуються), видалення задирок.
3. Використання відповідних щеток преса, сумісних з фітингами Effebi Press, та застосування рекомендованих параметрів затискання.
4. Уникнення забруднення ущільнювального кільця, використання невідповідних мастил.
5. Випробування під тиском – зазвичай випробування тиском, приблизно в 1,5 рази вищим за робочий. Для протипожежних систем це може бути 16–20 бар протягом певного часу (наприклад, 24 години).
