В промышленности, использующей пневматику – от производственных предприятий, через автоматизацию машин до технологических транспортных систем – ключевую роль играет понимание и контроль параметров сжатого воздуха. Одним из фундаментальных математических инструментов, позволяющих анализировать и моделировать поведение газов, включая воздух, является уравнение Клапейрона, также известное как уравнение состояния идеального газа. Хотя на первый взгляд оно кажется простым, имеет широкое и практическое применение в проектировании, оптимизации и диагностике пневматических установок.

Уравнение Клапейрона – теория в двух словах

Уравнение Клапейрона (уравнение идеального газа) описывает зависимость между давлением (p), объемом (V) и температурой (T) данного газа:

p ⋅ V = n ⋅ R ⋅ T

Где:

p – абсолютное давление (Па)
V – объем (м³)
n – количество молей газа (моль)
R – газовая постоянная (8,314 Дж/моль·К)
T – абсолютная температура (К)

В промышленной практике, где мы часто оперируем известными объемами воздуха, удобнее использовать форму:

p⋅V=m⋅Rs⋅T

Где:

m – масса газа (кг),
Rs – индивидуальная газовая постоянная воздух (≈ 287 Дж/кг·К).

Это уравнение является основой всех расчетов в пневматике: от проектирования резервуаров и выбора приводов до анализа энергетических потерь в установках.

Применение уравнения Клапейрона в промышленной пневматике

Выбор резервуаров под давлением

Уравнение состояния позволяет рассчитать необходимый объем буферного резервуара при заданном рабочем давлении и энергетических потребностях. Например, если предприятие требует 0,5 м³ сжатого воздуха с давлением 8 бар и температурой 20 °C, с помощью уравнения можно оценить объем необходимого резерва.

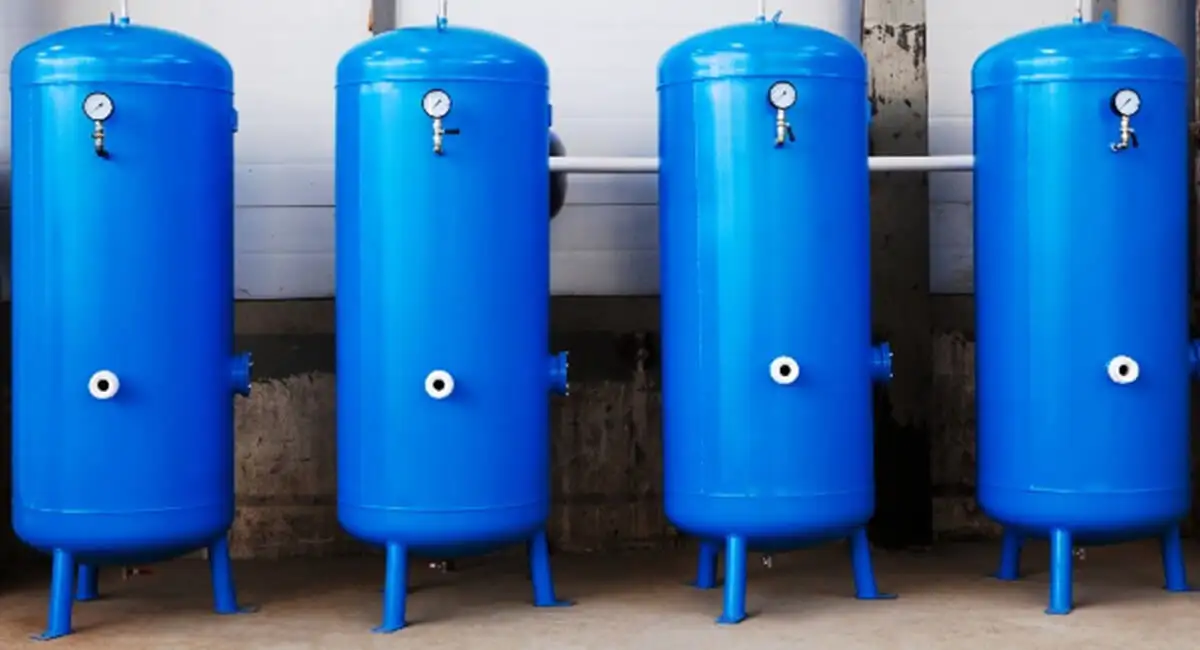

Синие вертикальные ресиверы для сжатого воздуха, демонстрирующие подбор объема бака согласно уравнению Клапейрона.

Предложение ПНЕВМАТ включает широкий выбор вертикальных и горизонтальных резервуаров под давлением, отвечающих Директиве (PED) об оборудовании, работающем под давлением, доступных в объемах от нескольких десятков до нескольких тысяч литров.

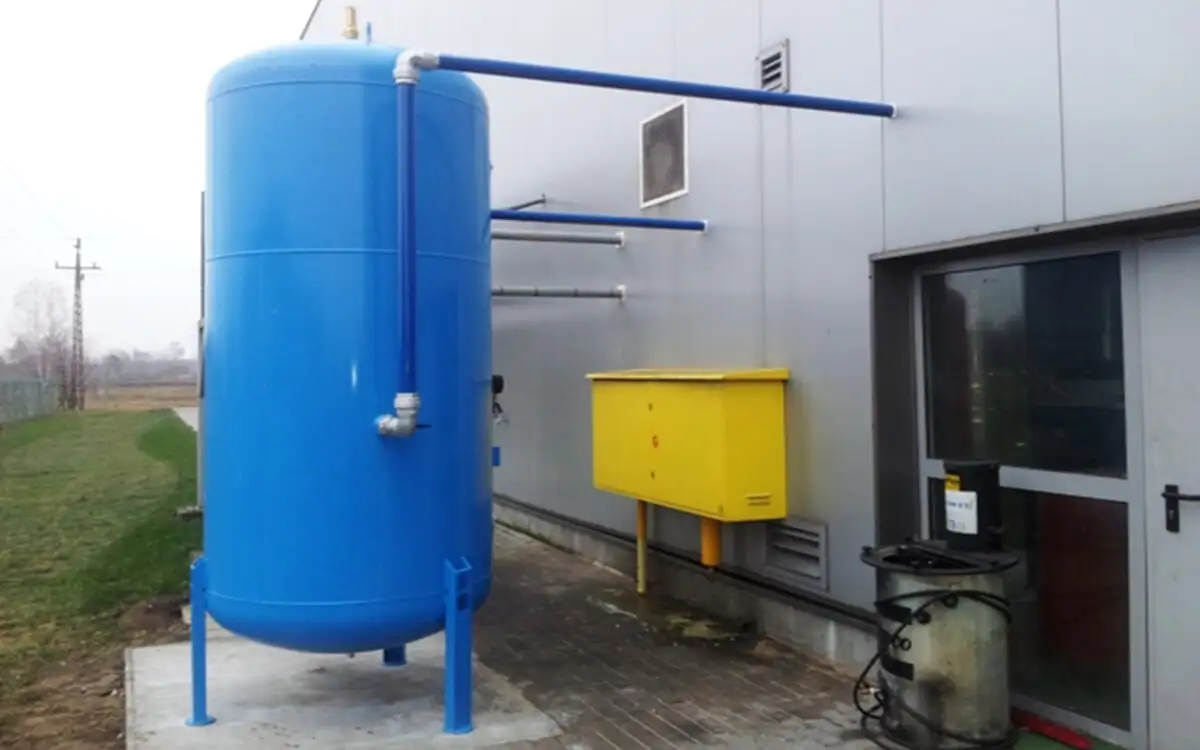

Большой вертикальный ресивер для сжатого воздуха, установленный возле здания, как пример применения законов идеального газа в промышленности.

Проверка работы компрессоров

Зная, что сжатие газа приводит к повышению температуры, уравнение Клапейрона позволяет предугадать тепловые эффекты сжатия. Это позволяет подобрать подходящую систему охлаждения компрессора и оградить систему от перегрева.

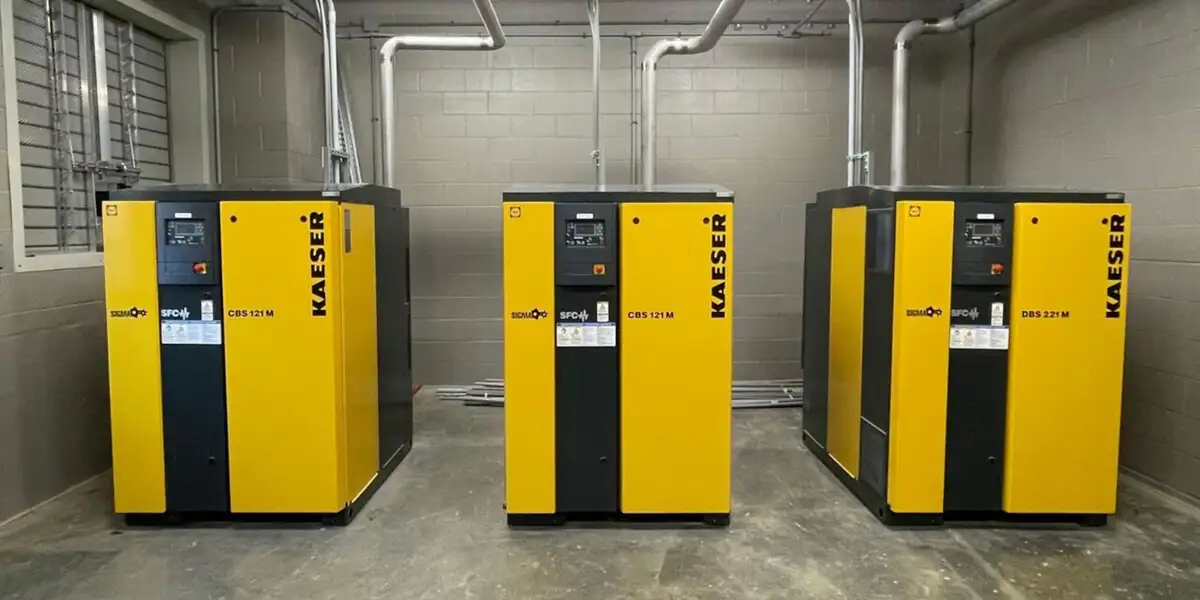

Три промышленных винтовых компрессора в системе сжатого воздуха для проверки рабочих параметров согласно газовым законам.

ПНЕВМАТ предлагает винтовые компрессоры известных брендов, таких как Kaeser, а также полные системы охлаждения и осушки от BEKO или Donaldson (например, холодильные осушители и адсорбционные осушители).

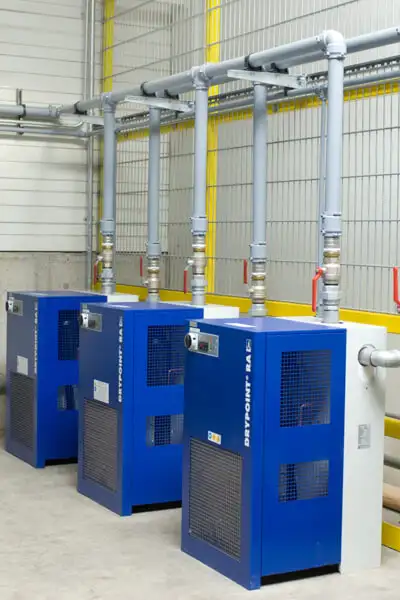

Ряд рефрижераторных осушителей сжатого воздуха, демонстрирующих процесс охлаждения и конденсации согласно газовым законам.

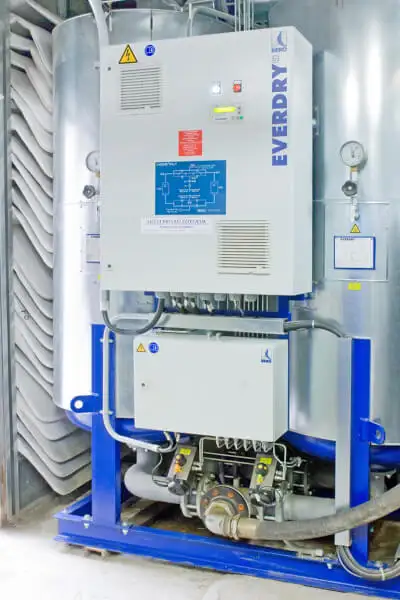

Адсорбционный осушитель сжатого воздуха EVERDRY, работающий на основе уравнения состояния идеального газа в пневматических системах.

Расчет расхода воздуха в цилиндрах

Зная давление подачи, температуру окружающей среды и объем цилиндра, мы можем точно определить количество воздуха, необходимое для одного рабочего цикла цилиндра.

Компания ПНЕВМАТ предлагает:

Силовые цилиндры ISO 15552, 6432, бесштоковые пневмоцилиндры.
Компактные пневмоцилиндры
Широкий выбор аксессуаров: клапаны, датчики, глушители шума, смазки.

Практический пример – расчеты для пневматической системы

Предположение:

Силовой привод диаметром 63 мм и ходом 100 мм.
Рабочее давление: 6 бар (абсолютное: 7 бар)
Температура окружающей среды: 20°C (293 K)

Объем цилиндра:

Математическая формула расчета объема цилиндра пневматического привода для определения расхода сжатого воздуха.

Масса воздуха (при известном Rs = 287 Дж/кг·К):

Математическая формула расчета массы сжатого воздуха в цилиндре через давление, объем и температуру согласно закону Клапейрона.

Такие расчеты являются основой выбора компрессора и проектирования питания для нескольких приводов одновременно.

Проблемы и вызовы в практическом применении

Тепловые потери и влага

Реальный воздух отличается от идеального. Тепловые потери и наличие водяных паров влияют на точность расчетов. Уравнение Клапейрона является основанием, но необходимо учитывать поправки, особенно в случае компрессоров без осушителей.

Решение ПНЕВМАТ:

Охладители и адсорбционные осушители, прецизионные фильтры и циклонные сепараторы.

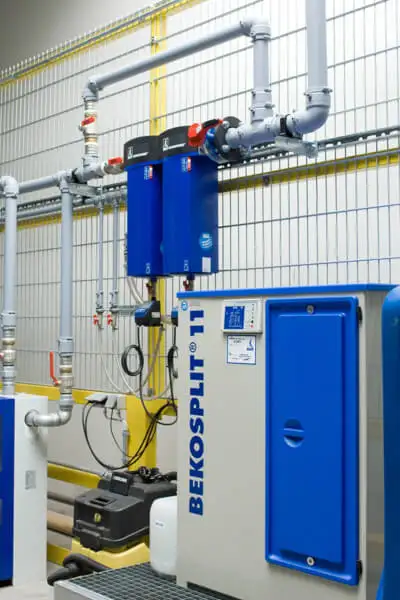

Система подготовки сжатого воздуха с фильтрами и сепаратором конденсата BEKOSPLIT 11 для оптимизации давления согласно газовым законам.

Падение давления:

Неправильный подбор диаметров труб и компонентов приводит к падению давления, что нарушает равновесие, основанное на уравнении состояния.

ПНЕВМАТ предлагает помощь в проектировании установок и специализированных продуктов, таких как:

алюминиевые трубы и соединительные элементы Aignep Infinity
шаровые клапаны Effebi
расходомеры и датчики для мониторинга параметров

Цифровой датчик мониторинга точки росы и параметров сжатого воздуха в реальном времени для контроля состояния идеального газа.

Отрасли и применение

Уравнение Клапейрона и его практическое применение особенно важно в следующих областях:

Автомобильная промышленность – автоматизированные сборочные линии с пневматическими цилиндрами
Пищевая и упаковочная промышленность – деликатное обращение с продуктами

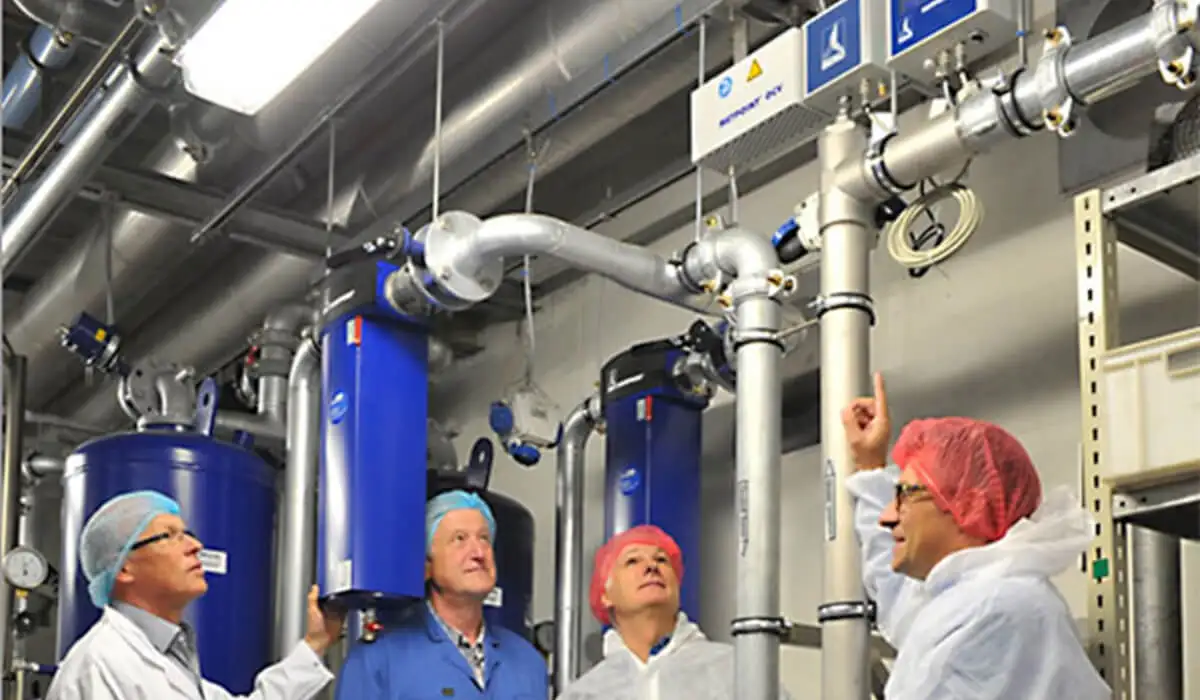

Специалисты на предприятии пищевой и упаковочной промышленности осматривают систему подготовки сжатого воздуха.

Электроника – точная подача компонентов в контролируемой среде
Фармацевтика – установки с чистым воздухом и стерильные производственные процессы

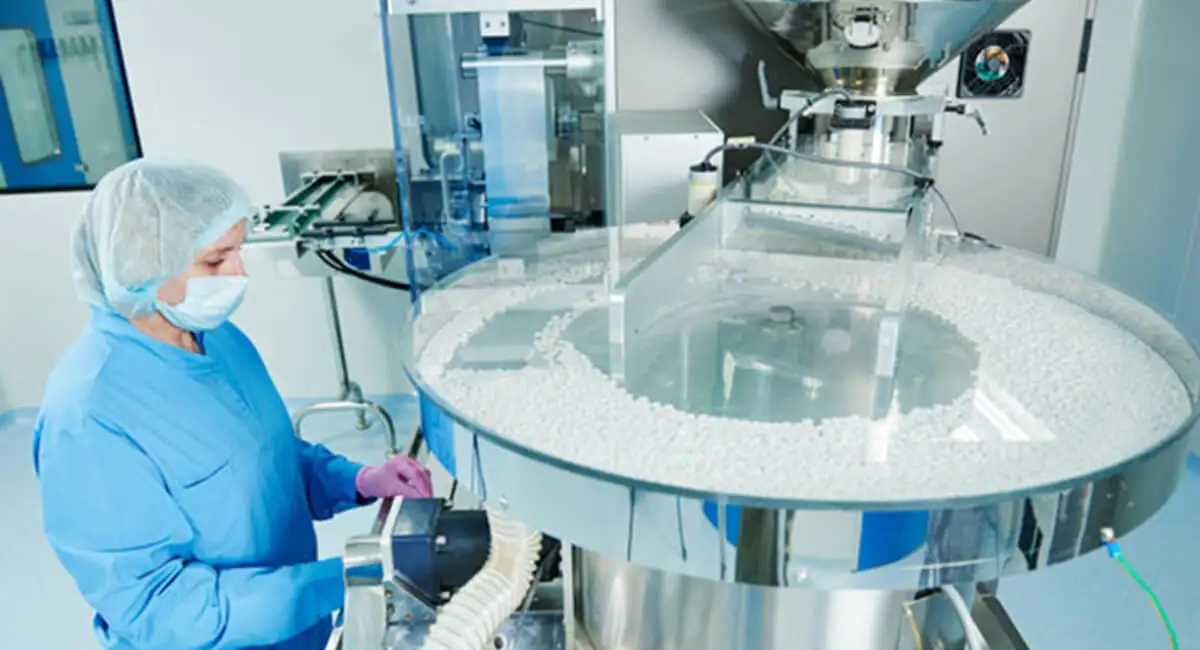

Автоматизированная производственная линия, использующая сжатый воздух по закону Клапейрона для точной упаковки и дозировки.

Как ПНЕВМАТ поддерживает практическое использование знаний?

ПНЕВМАТ, как лидер в области пневматики, предлагает:

Инженерное консультирование – выбор элементов на основе реальных параметров (давление, температура, износ).
Продукты, соответствующие нормам – компоненты с высокой температурной и давящей толерантностью.
Учебные и тренировочные наборы – для высших учебных заведений и техникумов с учетом физики газов.

Уравнение Клапейрона и подбор пневматических компонентов

Пневматические цилиндры – точная работа под контролем.

Пневмоцилиндры являются основной цепью действия в промышленной автоматизации Их правильное функционирование зависит не только от параметров подаваемого воздуха, но и от предсказуемости этого воздуха как рабочей среды. Именно здесь на помощь приходит уравнение Клапейрона.

Различные типы пневматических цилиндров ISO, работающие на основе термодинамических процессов идеального газа.

Применение уравнения:

Выбор диаметра поршня в зависимости от силы, необходимой на рабочем конце – при известных рабочем давлении и сопротивлении движению.
Расчет времени цикла – зная массу воздуха, необходимую для одного движения, можно оценить, сколько циклов выполнит привод в минуту при заданном потоке.

Решение ПНЕВМАТ:

Силовые цилиндры ISO 15552, миниатюрные, без поршня, с пневматическим и магнитным демпфированием.
Возможность конфигурации силовых цилиндров под углом нестандартной длины хода или рабочей среды (например, влажность, температура).

Пневматический цилиндр Flowmatic, соответствующий стандарту ISO 15552, для работы в пневмосистемах на основе газовых законов.

Управляющие клапаны – полный контроль над потоком

Клапаны 3/2, 5/2 или 5/3 используются для управления движением приводов или запуска компонентов. Их правильная работа также основывается на знании параметров воздуха.

Практика:

При слишком высоком давлении происходит избыточный износ уплотнений и клапанов. При слишком низком давлении пневматический клапан не переключается или привод не достигает конечного положения.

Правильное проектирование клапанной системы требует знания расхода (Q), который можно определить с помощью уравнения Клапейрона и Kvs или Cv клапана.

В предложении ПНЕВМАТ:

Электромагнитные клапаны, ручные, механические клапаны, клапаны с таймером – в частности, Aignep, ПНЕВМАТ, Camozzi.
Клапанные острова с встроенной электроникой – для центрального контроля давления и потока.

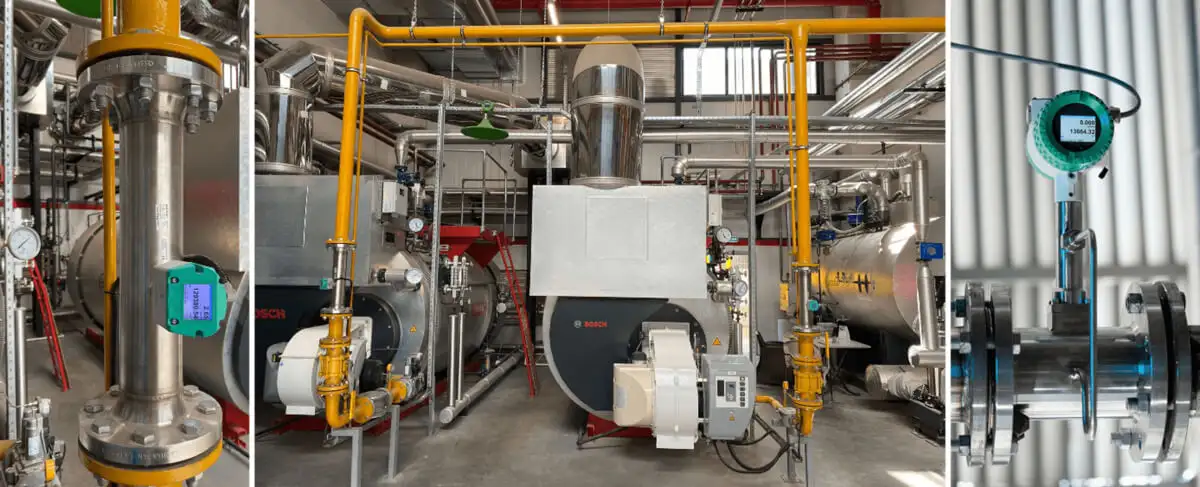

Коллаж с промышленным котельным оборудованием Bosch и цифровыми датчиками для диагностики параметров идеального газа в системе.

Диагностика и мониторинг систем – проверка соответствия состояния идеального газа

Анализаторы потока – практическое применение теории идеального газа

Для оценки эффективности пневматической системы и ее герметичности ключевое значение имеют данные о фактическом потоке сжатого воздуха. Здесь снова используется упрощенная версия уравнения Клапейрона – перерасчет объема в массу и наоборот.

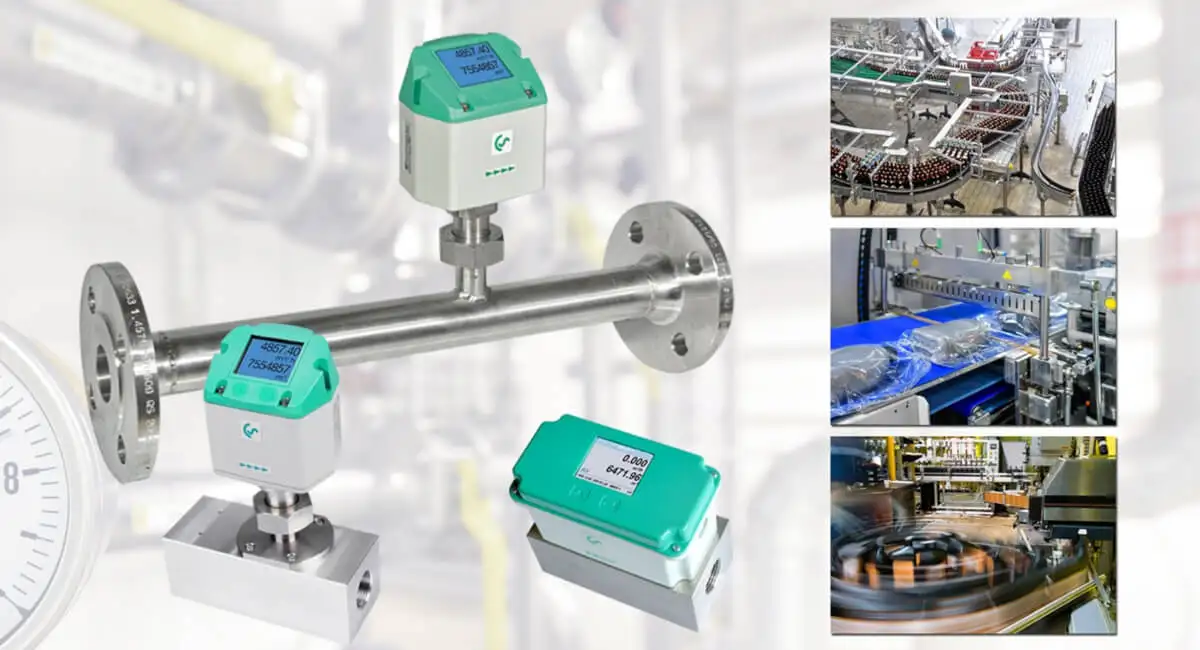

Цифровые анализаторы расхода сжатого воздуха и мониторинг производственных линий согласно уравнению состояния газа.

Продукты CS Instruments (VA500/VA520):

Калориметрические и термические расходомеры, измеряющие массовый расход сжатого воздуха в режиме реального времени
Возможность пересчета на энергопотребление (кВтч), CO₂ и эксплуатационные расходы.
Совместимость с системами SCADA и IoT – для дистанционной диагностики и оповещения.

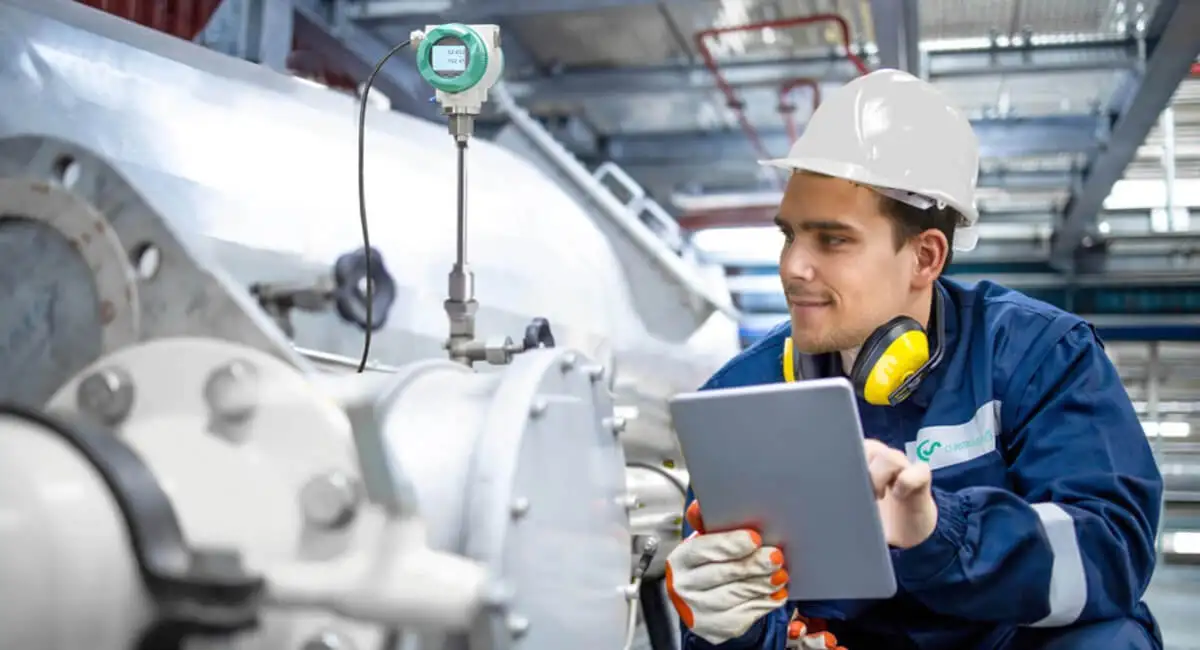

Инженер проводит технический аудит пневмосистемы с помощью расходомера CS Instruments VA500 для контроля параметров газа.
