У промисловості, що використовує пневматику – від виробничих підприємств, через автоматизацію машин, до технологічних транспортних систем – ключову роль відіграє розуміння та контроль параметрів стисненого повітря. Одним з фундаментальних математичних інструментів, що дозволяють аналізувати та моделювати поведінку газів, включаючи повітря, є рівняння Клапейрона, також відоме як рівняння стану ідеального газу. Хоча на перший погляд воно здається простим, воно має широке і практичне застосування в проектуванні, оптимізації та діагностиці пневматичних установок.

Рівняння Клапейрона – теорія в двох словах

Рівняння Клапейрона (рівняння ідеального газу) описує залежність між тиском (p), об'ємом (V) і температурою (T) даного газу:

p ⋅ V = n ⋅ R ⋅ T

Де:

p – абсолютний тиск (Па)
V – об'єм (м³)
n – кількість молей газу (моль)
R – газова постійна (8,314 Дж/моль·К)
T – абсолютна температура (К)

У промисловій практиці, де ми часто оперуємо відомими обсягами повітря, зручніше використовувати форму:

p⋅V=m⋅Rs⋅T

Де:

m – маса газу (кг),
Rs – індивідуальна газова постійна для повітря (≈ 287 Дж/кг·К).

Це рівняння є основою всіх розрахунків у пневматиці: від проектування резервуарів і вибору приводів до аналізу енергетичних втрат в установках.

Застосування рівняння Клапейрона в промисловій пневматиці

Вибір резервуарів під тиском

Рівняння стану дозволяє розрахувати необхідний об'єм буферного резервуара при заданому робочому тиску та енергетичних потребах. Наприклад, якщо підприємство потребує 0,5 м³ стисненого повітря з тиском 8 бар і температурою 20 °C, за допомогою рівняння можна оцінити об'єм необхідного резерву.

Сині вертикальні ресивери для стисненого повітря, що демонструють підбір об'єму бака згідно з рівнянням Клапейрона.

Пропозиція ПНЕВМАТ включає широкий вибір вертикальних і горизонтальних резервуарів під тиском, що відповідають Директиві (PED) про обладнання, що працює під тиском, доступних в обсягах від декількох десятків до декількох тисяч літрів.

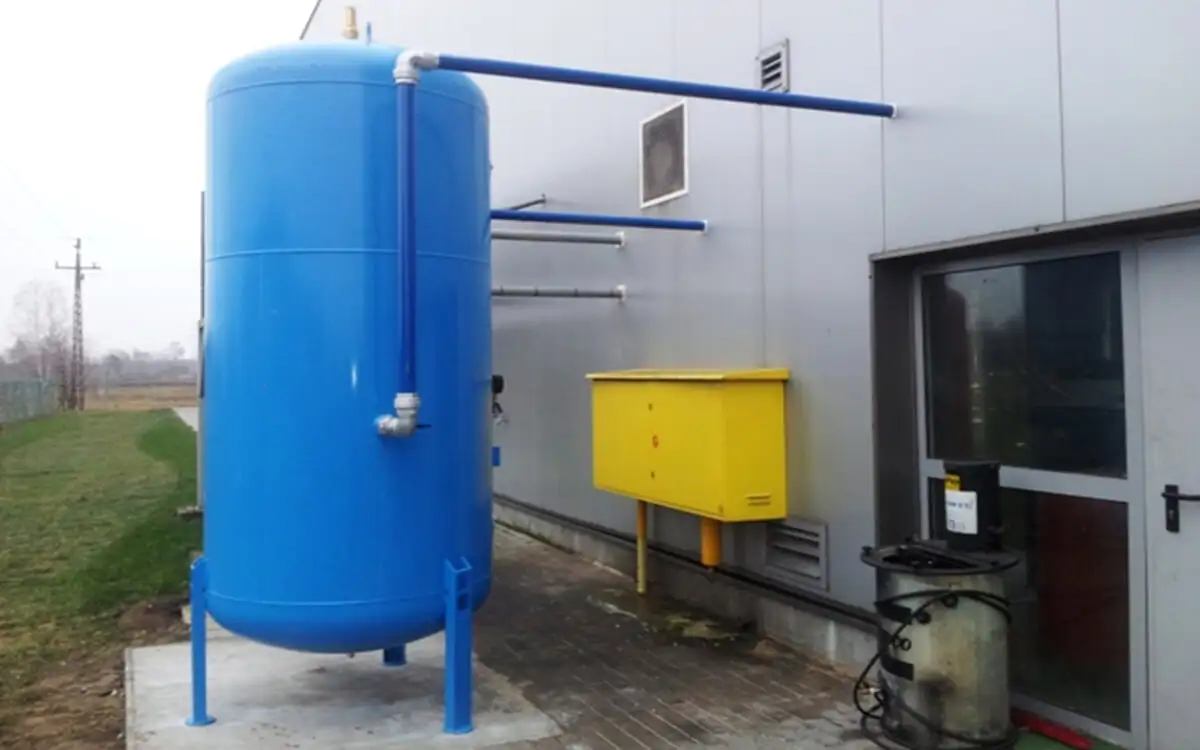

Великий вертикальний ресивер для стисненого повітря, встановлений біля будівлі, як приклад застосування законів ідеального газу в промисловості.

Перевірка роботи компресорів

Знаючи, що стиснення газу призводить до підвищення температури, рівняння Клапейрона дозволяє передбачити теплові ефекти стиснення. Це дозволяє підібрати відповідну систему охолодження компресора і захистити систему від перегріву.

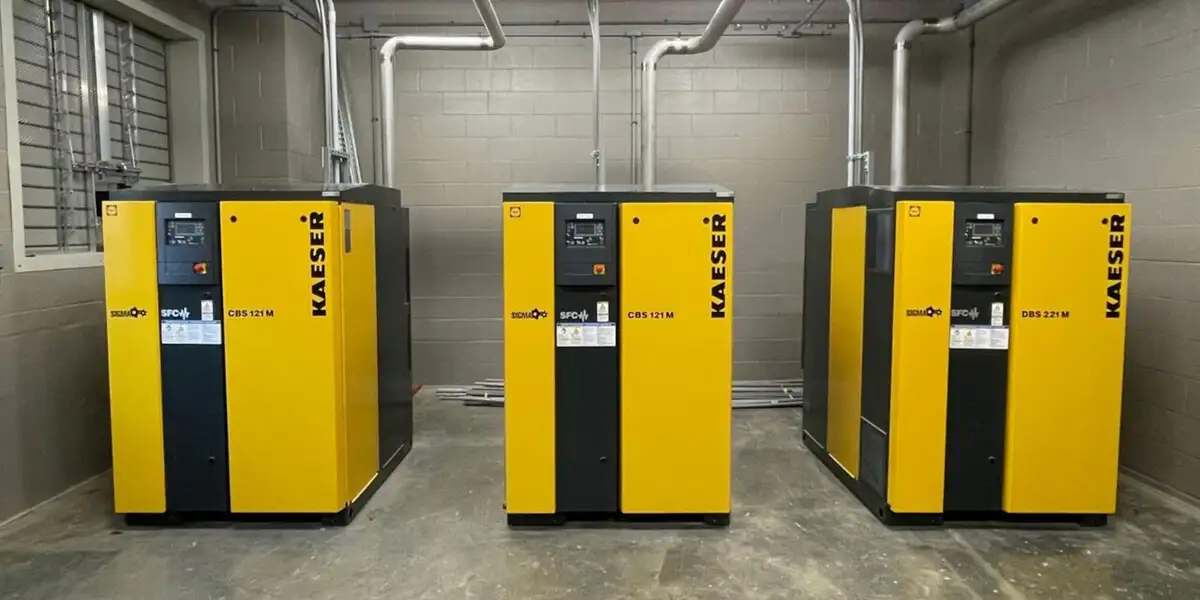

Три промислові гвинтові компресори в системі стисненого повітря для перевірки робочих параметрів згідно з газовими законами.

ПНЕВМАТ пропонує гвинтові компресори відомих брендів, таких як Kaeser, а також повні системи охолодження та осушення від BEKO або Donaldson (наприклад, холодильні осушувачі та адсорбційні осушувачі).

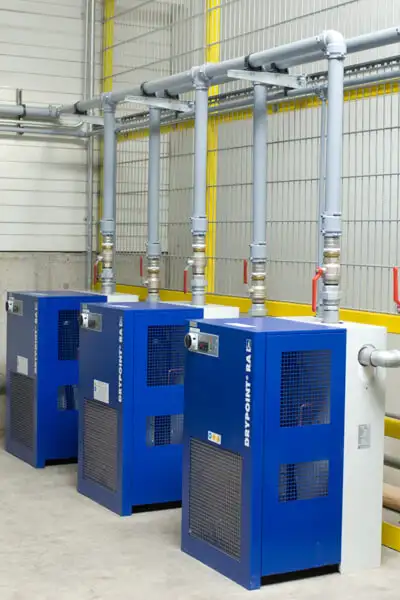

Ряд рефрижераторних осушувачів стисненого повітря, що демонструють процес охолодження та конденсації згідно з газовими законами.

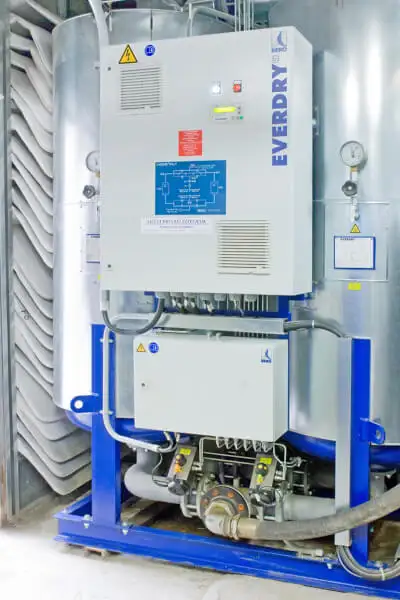

Адсорбційний осушувач стисненого повітря EVERDRY, що працює на основі рівняння стану ідеального газу в пневматичних системах.

Розрахунок витрати повітря в циліндрах

Знаючи тиск подачі, температуру навколишнього середовища та об'єм циліндра, ми можемо точно визначити кількість повітря, необхідну для одного робочого циклу циліндра.

Компанія ПНЕВМАТ пропонує:

Силові циліндри ISO 15552, 6432, ,безштокові пневмоциліндри
Компактні пневмоциліндри
Широкий вибір аксесуарів: клапани, датчики, глушнcики шуму, мастильники.

Практичний приклад – розрахунки для пневматичної системи

Припущення:

Силовий привід діаметром 63 мм і ходом 100 мм
Робочий тиск: 6 бар (абсолютний: 7 бар)
Температура навколишнього середовища: 20°C (293 K)

Об'єм циліндра:

Математична формула розрахунку об'єму циліндра пневматичного приводу для визначення витрат стисненого повітря.

Маса повітря (при відомому Rs = 287 Дж/кг·К):

Математична формула розрахунку маси стисненого повітря в циліндрі через тиск, об'єм та температуру згідно з законом Клапейрона.

Такі розрахунки є основою для вибору компресора та проектування живлення для декількох приводів одночасно.

Проблеми та виклики в практичному застосуванні

Теплові втрати та волога

Реальне повітря відрізняється від ідеального. Теплові втрати та наявність водяної пари впливають на точність розрахунків. Рівняння Клапейрона є основою, але необхідно враховувати поправки, особливо у випадку компресорів без осушувачів.

Рішення ПНЕВМАТ:

Охолоджувачі та адсорбційні осушувачі, прецизійні фільтри та циклонні сепаратори.

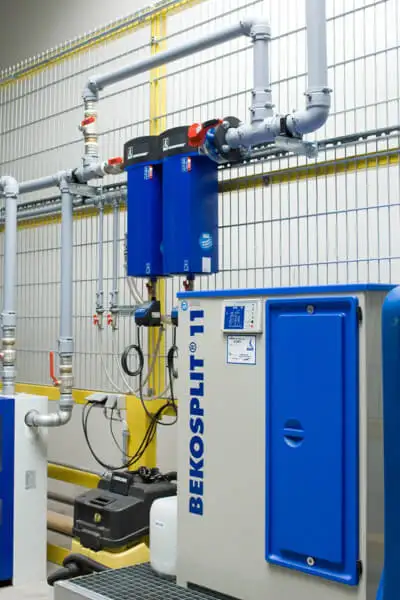

Система підготовки стисненого повітря з фільтрами та сепаратором конденсату BEKOSPLIT 11 для оптимізації тиску згідно з газовими законами.

Падіння тиску:

Неправильний підбір діаметрів труб і компонентів призводить до падіння тиску, що порушує рівновагу, засновану на рівнянні стану.

ПНЕВМАТ пропонує допомогу в проектуванні установок та спеціалізовані продукти, такі як:

алюмінієві труби та з'єднувальні елементи Aignep Infinity
кульові клапани Effebi
витратоміри та датчики для моніторингу параметрів

Цифровий датчик моніторингу точки роси та параметрів стисненого повітря в реальному часі для контролю стану ідеального газу.

Галузі та застосування

Рівняння Клапейрона та його практичне застосування є особливо важливим у таких галузях:

Автомобільна промисловість – автоматизовані складальні лінії з пневматичними циліндрами
Харчова та пакувальна промисловість – делікатне поводження з продуктами

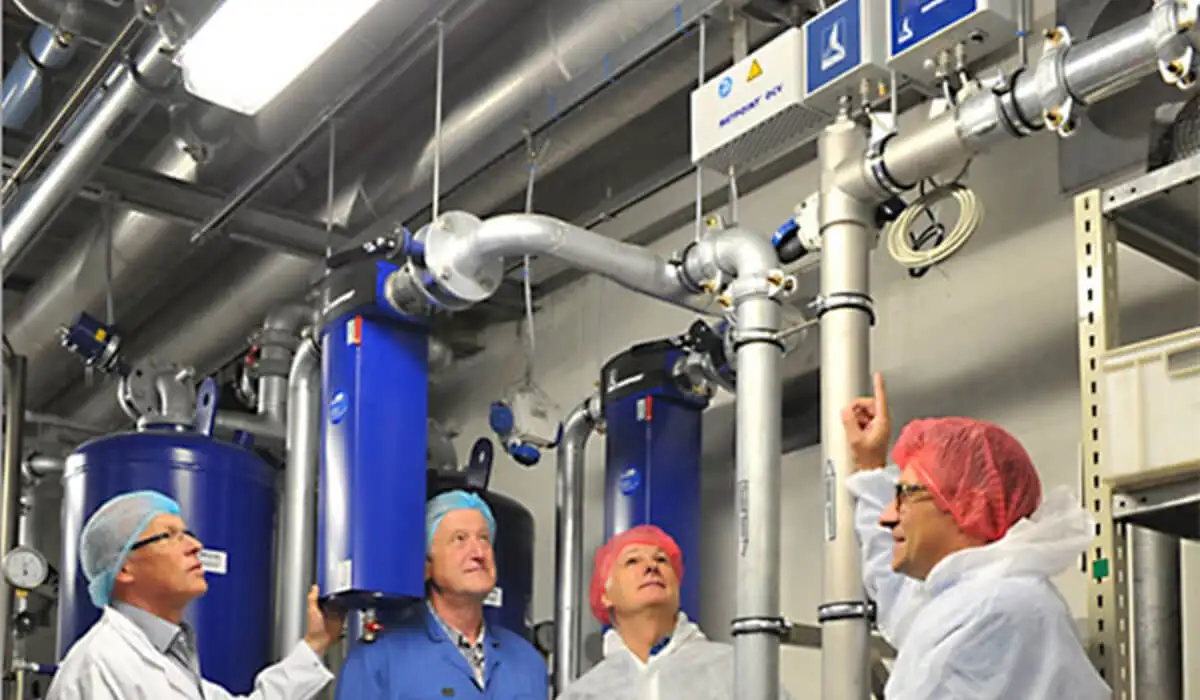

Фахівці на підприємстві харчової та пакувальної промисловості оглядають систему підготовки стисненого повітря

Електроніка – точне подавання компонентів у контрольованому середовищі
Фармацевтика – установки з чистим повітрям та стерильні виробничі процеси

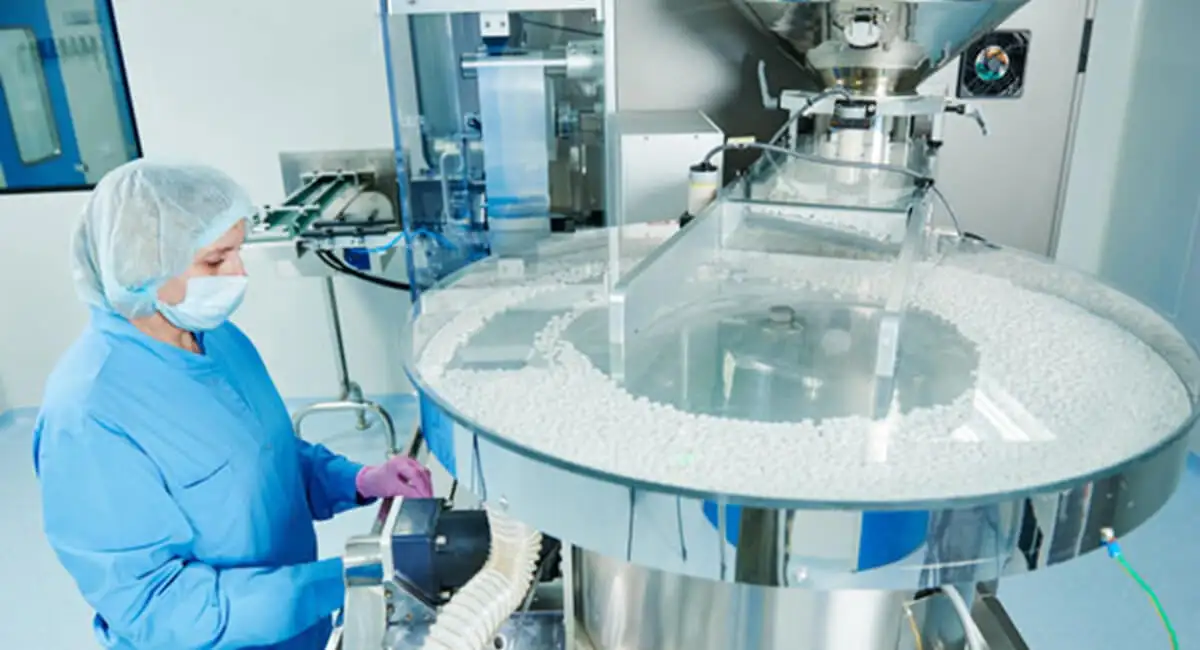

Автоматизована виробнича лінія, що використовує стиснене повітря за законом Клапейрона для точного пакування та дозування

Як ПНЕВМАТ підтримує практичне використання знань?

ПНЕВМАТ, як лідер у галузі пневматики, пропонує:

Інженерне консультування – підбір елементів на основі реальних параметрів (тиск, температура, знос).
Продукти, що відповідають нормам – компоненти з високою температурною та тисковою толерантністю.
Навчальні та тренувальні набори – для вищих навчальних закладів та технікумів, з урахуванням фізики газів.

Рівняння Клапейрона та підбір пневматичних компонентів

Пневматичні циліндри – точна робота під контролем

Пневмоциліндри є основним ланцюгом дії в промисловій автоматизації. Їх правильне функціонування залежить не тільки від параметрів повітря, що подається, але й від передбачуваності цього повітря як робочого середовища. Саме тут на допомогу приходить рівняння Клапейрона.

Різні типи пневматичних циліндрів ISO, що працюють на основі термодинамічних процесів ідеального газу.

Застосування рівняння:

Вибір діаметра поршня залежно від сили, необхідної на робочому кінці – при відомих робочому тиску та опорі руху.
Розрахунок часу циклу – знаючи масу повітря, необхідну для одного руху, можна оцінити, скільки циклів виконає привід за хвилину при заданому потоці.

Рішення ПНЕВМАТ:

Силові циліндри ISO 15552, мініатюрні, без поршня, з пневматичним і магнітним демпфуванням.
Можливість конфігурації силових циліндрів під кутом нестандартної довжини ходу або робочого середовища (наприклад, вологість, температура).

Пневматичний циліндр Flowmatic, що відповідає стандарту ISO 15552, для роботи в пневмосистемах на основі газових законів.

Керуючі клапани – повний контроль над потоком

Клапани 3/2, 5/2 або 5/3 використовуються для керування рухом приводів або запуску компонентів. Їх правильна робота також базується на знанні параметрів повітря.

Практика:

У разі занадто високого тиску відбувається надмірний знос ущільнень і клапанів. При занадто низькому тиску пневматичний клапан не перемикається, або привід не досягає кінцевого положення.

Правильне проектування клапанної системи вимагає знання витрати (Q), яку можна визначити за допомогою рівняння Клапейрона та значень Kvs або Cv клапана.

У пропозиції ПНЕВМАТ:

Електромагнітні клапани, ручні, механічні клапани, клапани з таймером – зокрема Aignep, ПНЕВМАТ, Camozzi.
Клапанні острови з інтегрованою електронікою – для центрального контролю тиску і потоку.

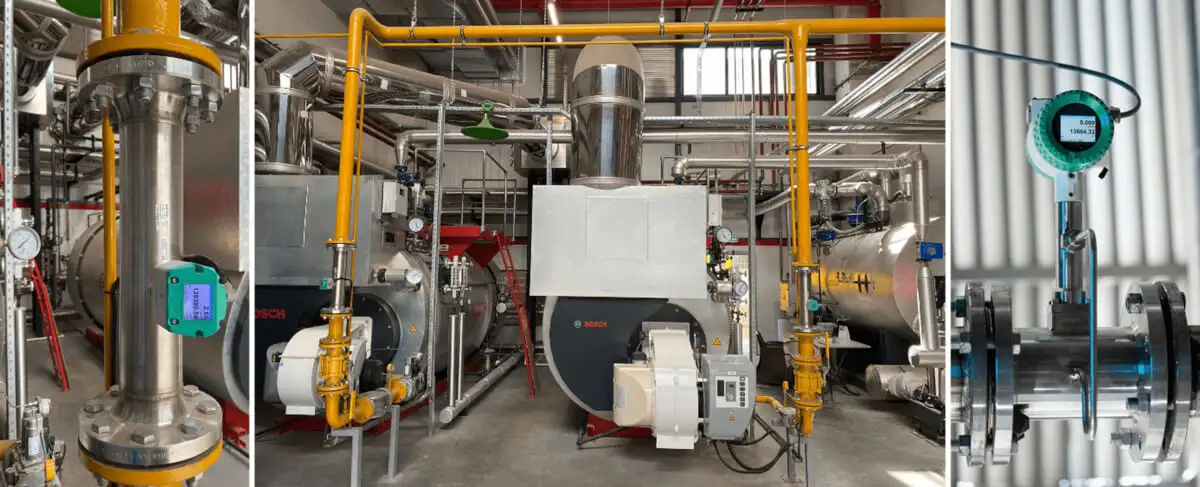

Колаж із промисловим котельним обладнанням Bosch та цифровими датчиками для діагностики параметрів ідеального газу в системі.

Діагностика та моніторинг систем – перевірка відповідності стану ідеального газу

Аналізатори потоку – практичне застосування теорії ідеального газу

Для оцінки ефективності пневматичної системи та її герметичності ключове значення мають дані про фактичний потік стисненого повітря. Тут знову використовується спрощена версія рівняння Клапейрона – перерахунок об'єму в масу і навпаки.

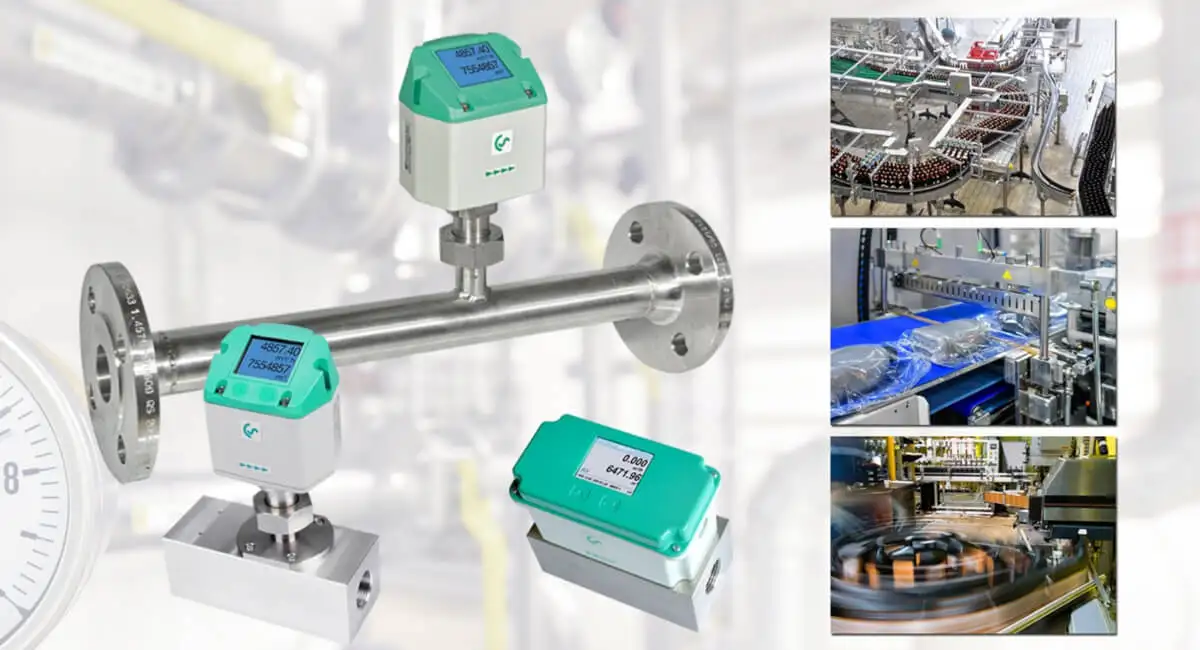

Цифрові аналізатори витрати стисненого повітря та моніторинг виробничих ліній відповідно до рівняння стану газу.

Продукти CS Instruments (VA500 / VA520):

Калориметричні та термічні витратоміри, що вимірюють масову витрату стисненого повітря в режимі реального часу
Можливість перерахунку на енергоспоживання (кВт·год), CO₂ та експлуатаційні витрати.
Сумісність із системами SCADA та IoT – для дистанційної діагностики та оповіщення.

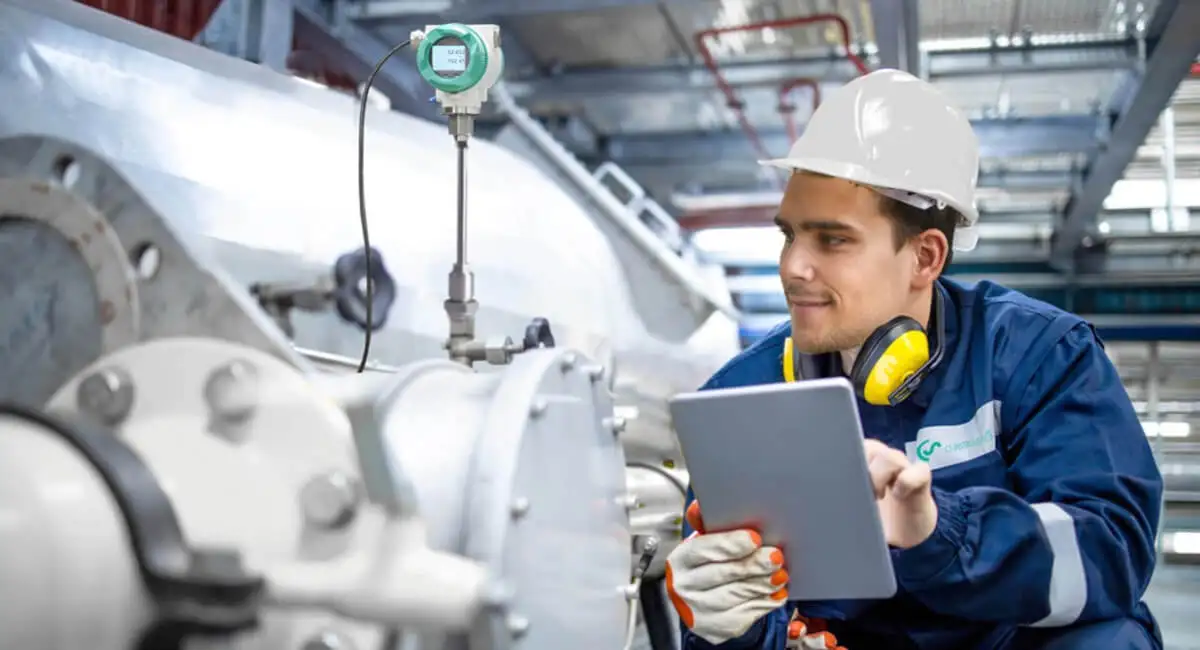

Інженер проводить технічний аудит пневмосистеми за допомогою витратоміра CS Instruments VA500 для контролю параметрів газу
