Адіабатичний процес – як адіабатична трансформація впливає на силові приводи?

Адіабатичне розширення – як зміни температури впливають на роботу силових приводів?

У пневматичних системах надзвичайно важливо розуміти термодинамічні процеси, що відбуваються під час стиснення та розширення повітря. Одним з таких явищ є адіабатичне розширення, що полягає у різкому падінні тиску та супутній зміні температури газу (найчастіше – охолодженні). Вплив цих змін на роботу циліндрів може бути ключовим, особливо в контексті точності руху, міцності ущільнень та продуктивності всієї системи. У цій статті ми детальніше розглянемо явище адіабатичного розширення, проаналізуємо його наслідки для пневматичних циліндрів, а також представимо, як компанії Festo і Pneumat System пропонують рішення для подолання таких викликів.

Що таке адіабатичне розширення?

Визначення адіабатичності

Адіабатичний процес — це процес, в якому не відбувається обмін теплом з навколишнім середовищем. Це означає, що будь-які зміни температури відбуваються в результаті внутрішніх енергетичних перетворень газу (наприклад, розширення або стиснення) без участі зовнішніх джерел або поглинання тепла з навколишнього середовища.

Вплив на температуру

Коли стиснсене повітря проходить через клапан або дросель, тиск різко падає. В адіабатичному процесі це супроводжується зниженням температури газу. Це явище можна спостерігати, наприклад, в соплах (ефект Джоуля-Томсона). У зворотному напрямку (адіабатичне стиснення) газ нагрівається. У реальних умовах ми маємо справу не з ідеально адіабатичним процесом, а з близьким до нього – завжди існує певний обмін теплом, але він обмежений.

Вплив змін температури на роботу силових приводів

Зміни еластичності ущільнень

У пневматичних силових приводах використовуються ущільнення (наприклад, з поліуретану, NBR, EPDM), властивості яких залежать від температури. Коли адіабатичне розширення спричиняє охолодження повітря всередині силового циліндра, ущільнення можуть тверднути, втрачаючи еластичність. Це, в свою чергу, призводить до зниження герметичності або додаткового тертя між поршнем і стінкою циліндра.

Конденсація води або масляного туману

Коли температура повітря різко падає в процесі розширення, може відбуватися конденсація вологи, присутньої в потоці повітря (якщо воно не було достатньо осушене). Така волога сприяє корозії та порушенням у роботі циліндра. У середовищах, де присутній масляний туман або забруднення, охолодження також сприяє відкладенню осадів.

Нестабільність швидкості руху поршня

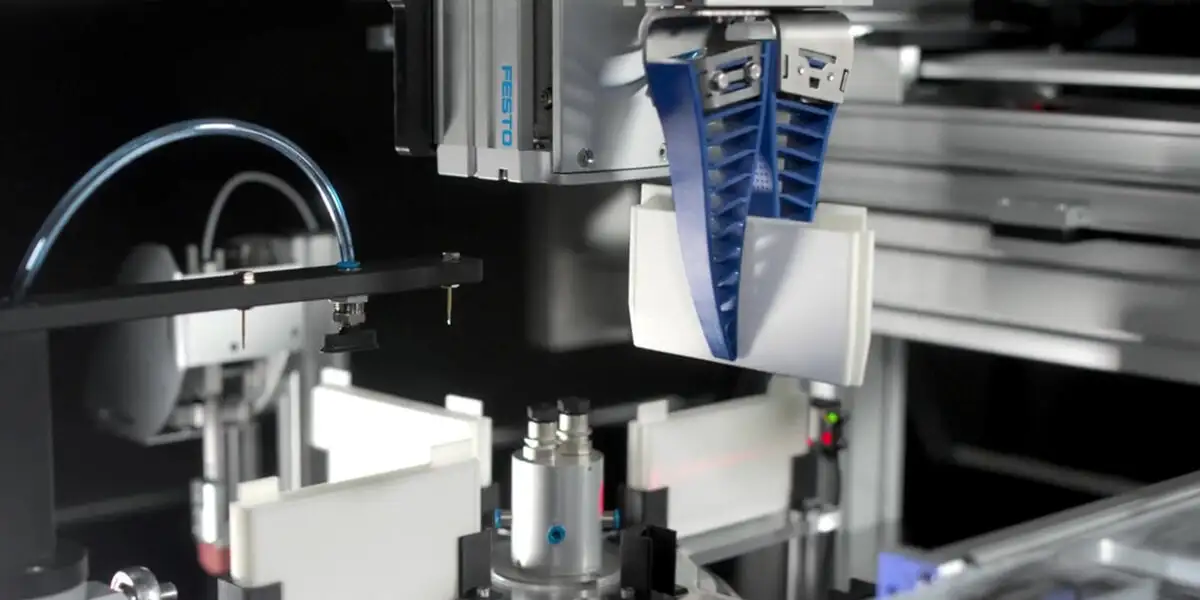

Адіабатичне розширення, що викликає охолодження газу, може вплинути на щільність і в'язкість середовища. При різких падіннях тиску в дроселях швидкість руху поршня буває важко стабілізувати. У застосуваннях, що вимагають високої точності (наприклад, маніпулятори в мехатроніці), такий ефект є небажаним.

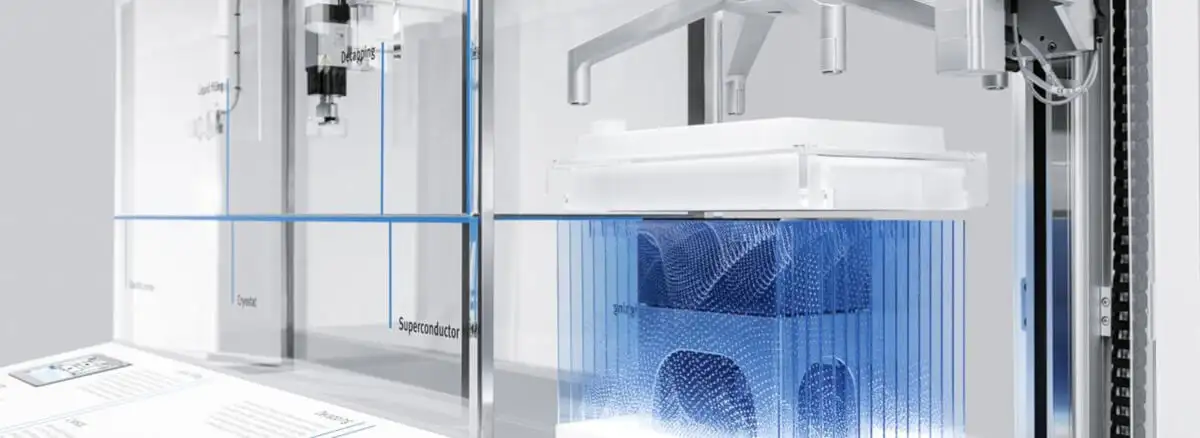

Ризик мікрозамерзання

В екстремальних випадках низької температури (наприклад, в системах, де тиск дуже високий і розширення інтенсивне), на стінках трубопроводів або силового приводу може утворюватися іній. Так зване «мікрозамерзання» призводить до гальмування руху поршня або блокування клапанів.

Практичні приклади проблем і рішень

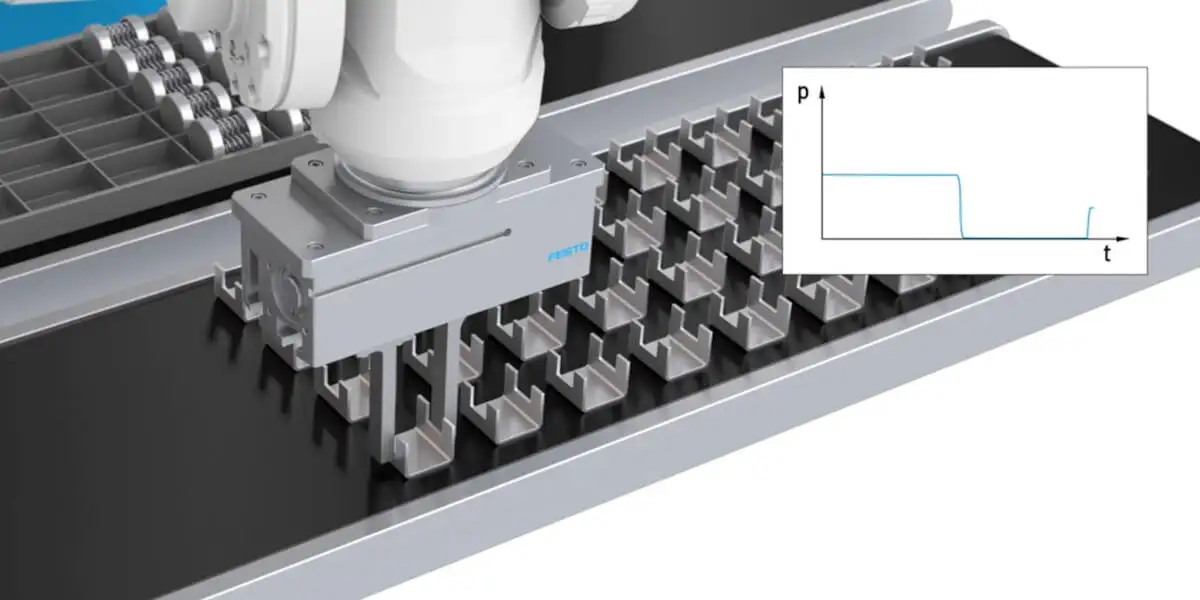

Клапани швидкого скидання (Quick Exhaust Valves)

Ці клапани використовують саме різке падіння тиску, щоб забезпечити швидке спорожнення камери циліндра і прискорити рух поршня. Однак це може спричинити охолодження випускного отвору. Такі компанії, як Festo, пропонують клапани з оптимізованою конструкцією, з високою стійкістю матеріалу до низьких температур і корозії. Користувачі повинні подбати про хороше осушення повітря, щоб мінімізувати ризик замерзання.

Осушувачі та станції підготовки повітря

Інтенсивна конденсація (пов'язана з охолодженням під час розширення) є несприятливою для силових приводів і клапанів. Тому в асортименті ПНЕВМАТ доступні станції підготовки повітря (фільтри, осушcувачі, сепаратори конденсату), завдяки яким волога усувається перед входом в систему силових приводів. В результаті явища адіабатичного розширення є менш проблематичними.

Вибір матеріалів ущільнень

Перед вибором приводу для роботи в умовах сильного охолодження (внаслідок частих циклів розширення) варто перевірити, чи ущільнення поршня і сальника призначені для роботи при нижчій температурі (наприклад, до -20°C). Festo та інші виробники пропонують пневмоприводи «Low Temperature» з ущільненнями, призначеними для таких застосувань.

Роль компаній Festo та ПНЕВМАТ в контексті адіабатичного розширення

Festo прославилася інноваційними рішеннями в області пневматичної автоматики, включаючи розподільні клапани, приводи та системи управління, пристосовані до різних температурних умов. Компанія пропонує широкий асортимент приводів у версіях High і Low Temperature, де вплив охолодження або адіабатичного нагрівання на роботу елементів обмежений.

ПНЕВМАТ постачає комплектні станції підготовки повітря (фільтри стисненого повітря, осушувачі, редуктори тиску), які є важливим елементом у боротьбі з небажаними ефектами адіабатичного розширення, такими як конденсація або замерзання. В асортименті є рішення для вимогливих галузей (харчової, фармацевтичної), де стабільність роботи циліндрів є критичною, а коливання температури можуть становити серйозний ризик. Як виробник циліндрів, компанія може виготовити будь-який циліндр відповідно до потреб клієнта, застосування або галузі.

Як обмежити наслідки несприятливого охолодження?

1. Забезпечення належної якості повітря – використання осушувачів і сепараторів конденсату, щоб уникнути потрапляння води в систему, яка може замерзати і блокувати привід.
2. Вибір відповідного приводу – моделі, призначені для роботи при низьких температурах (спеціальні ущільнення, антикорозійні покриття).
3. Контроль швидкості потоку – дроселі з оптимізованою геометрією дозволяють більш плавно знижувати тиск, зменшуючи екстремальні перепади температури.
4. Використання відпрацьованого тепла – в деяких установках, де спостерігається велика різниця температур, варто розглянути можливість обігріву трубопроводів або приводів в зонах потенційного утворення інею.
5. Регулярні огляди – на випадок мікрозамерзання і корозії внутрішніх елементів (особливо в системах з інтенсивним розширенням повітря).
