Обладнання для поліграфічних, палітурних підприємств та поліграфічної галузі

Обладнання для цифрових та офсетних друкарень — які пневматичні вироби використовують у промислових друкарнях?

Пневматика та вакуумна техніка — це «прихована артерія» сучасних друкарень та палітурних цехів. Від подачі аркуша, транспортування, продування та сортування аж до різання, бігування, фальцювання, склеювання, лакування та пакування — скрізь тут задіяні стиснене повітря та вакуум. Нижче ви знайдете технічний посібник з найважливіших сфер застосування разом із прикладами конкретних рішень, доступних в асортименті ПНЕВМАТ.

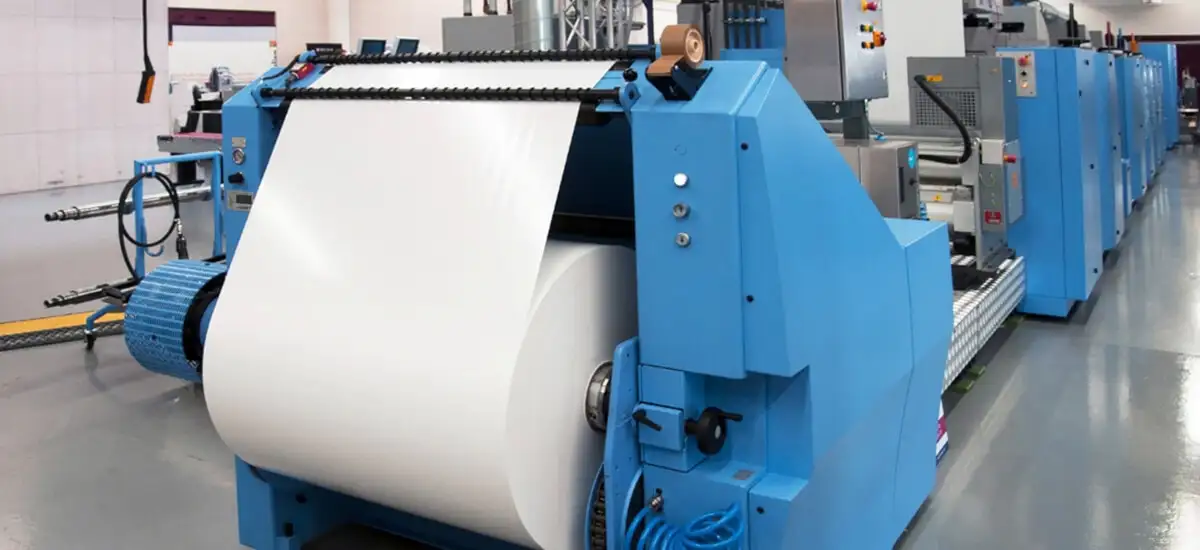

I. Подача та транспортування аркуша: присоски, ежектори, вакуумні насоси

Завдання процесу: стабільне захоплення окремого аркуша, роз'єднання стоси, переміщення та позиціонування з високою повторюваністю.

Рішення:

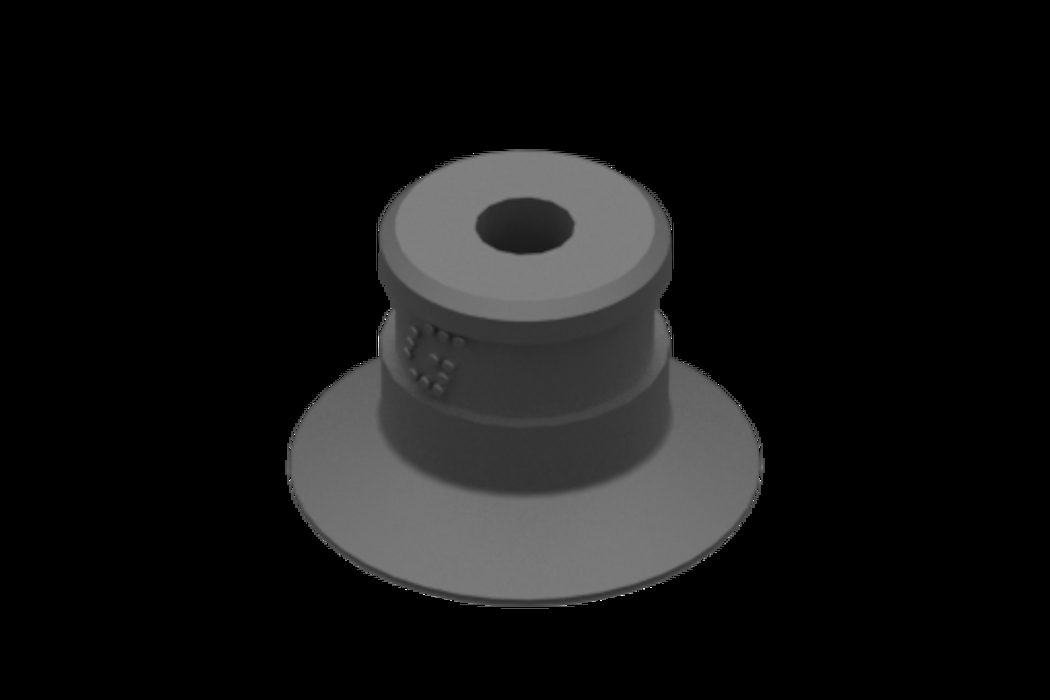

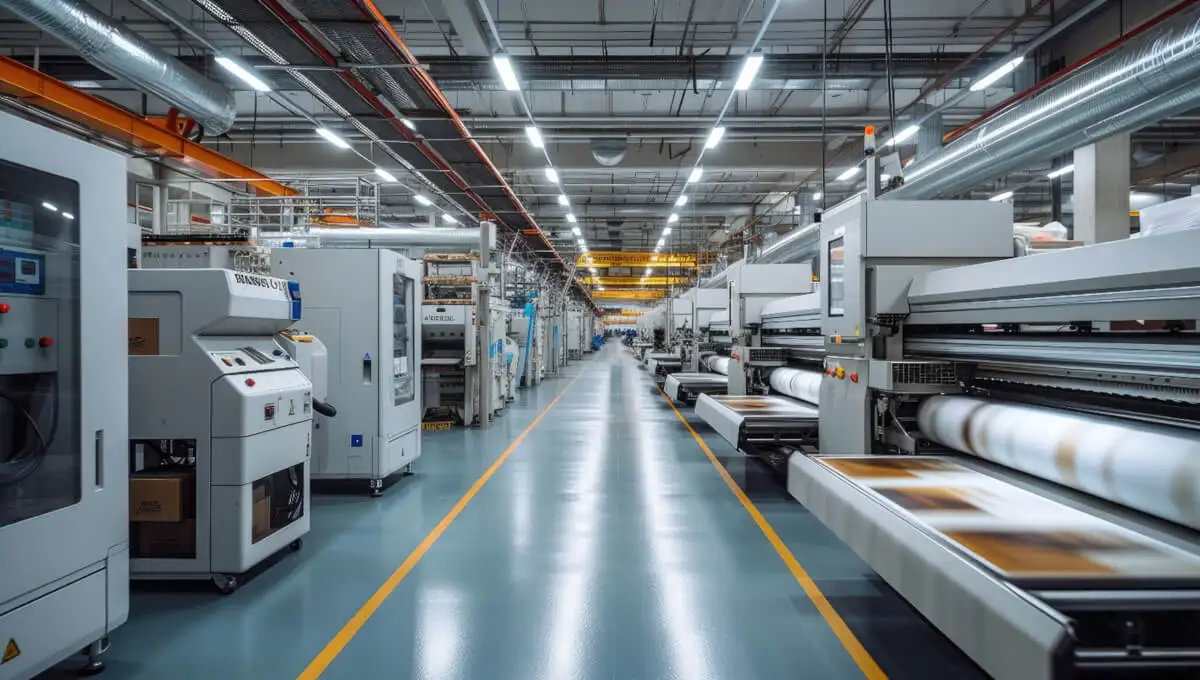

• Поліграфічні присоски малого діаметра 50–50 мм (матеріали: NBR, силікон; плоскі та мембранні варіанти) – підбираються для гладких або вигнутих поверхонь, а також для дуже дрібних деталей. Чудово підходять для подавачів та сепараторів аркушів.
• Вакуумна техніка як система: ежектори (генератори розрідження), електричні насоси, бокові канальні повітродувки, розподільники, глушники та повне вакуумне обладнання (вакуумні манометри, клапани, трубопроводи). Діапазон застосовуваного вакууму в промисловості: приблизно 15–80 %.
• Вакуумні ежектори (Gimatic EJ-SMALL/MEDIUM/LARGE) як найважливіший елемент ежекторної помпи живляться стисненим повітрям — компактні, швидкі, з природно короткими часами наростання/спадання розрідження та високою пропускною здатністю (навіть у 3 рази). Вони добре підходять для частих циклів «взяти/відкласти».

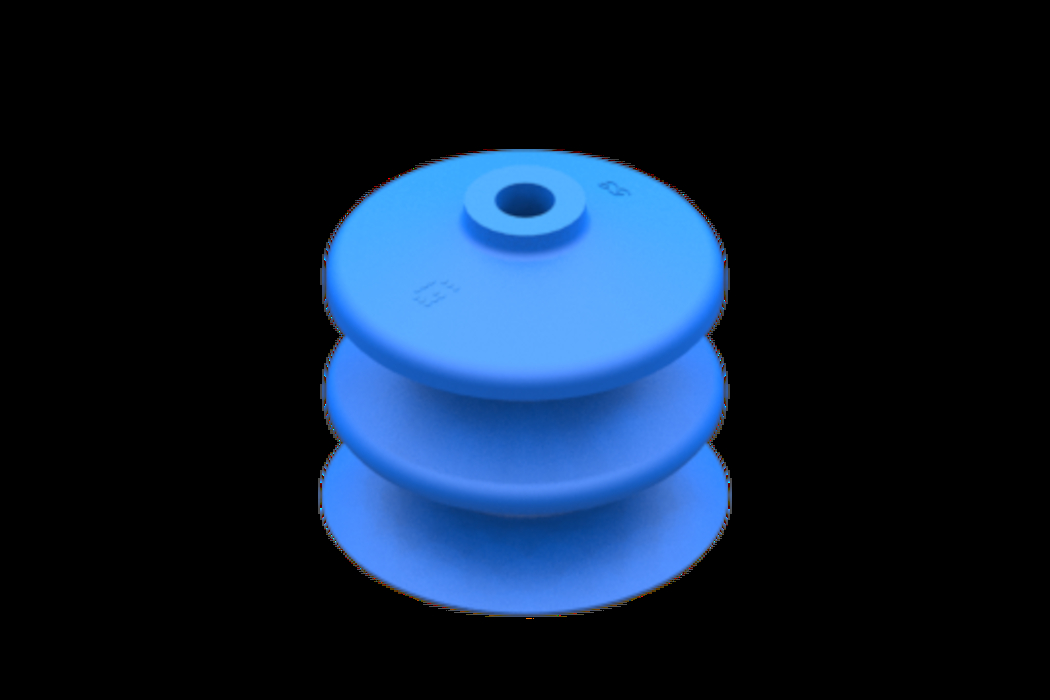

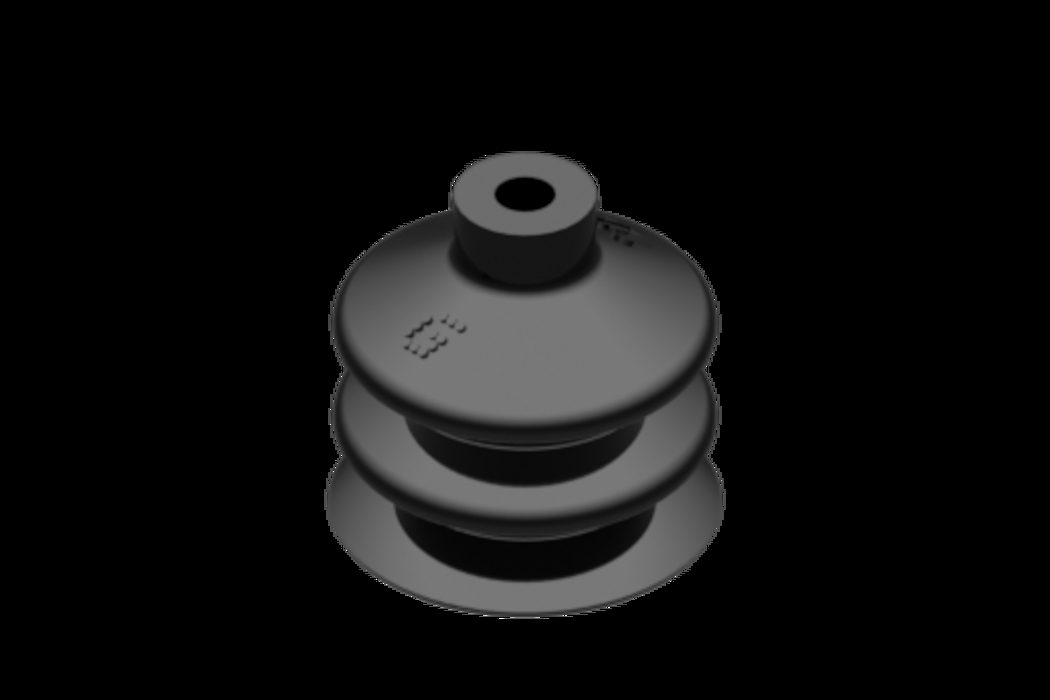

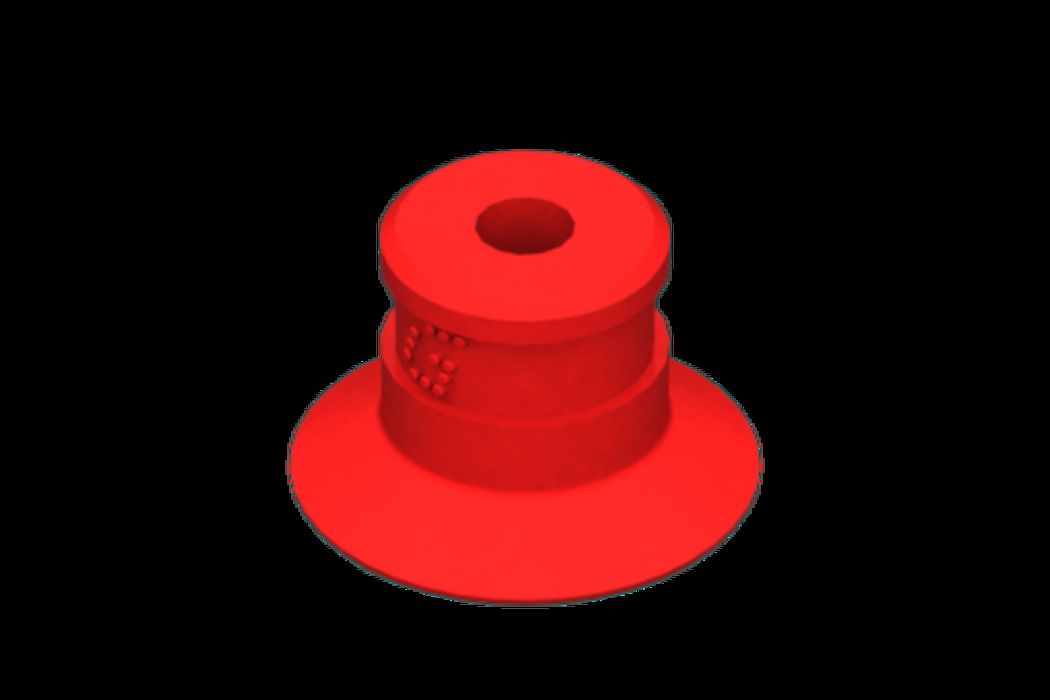

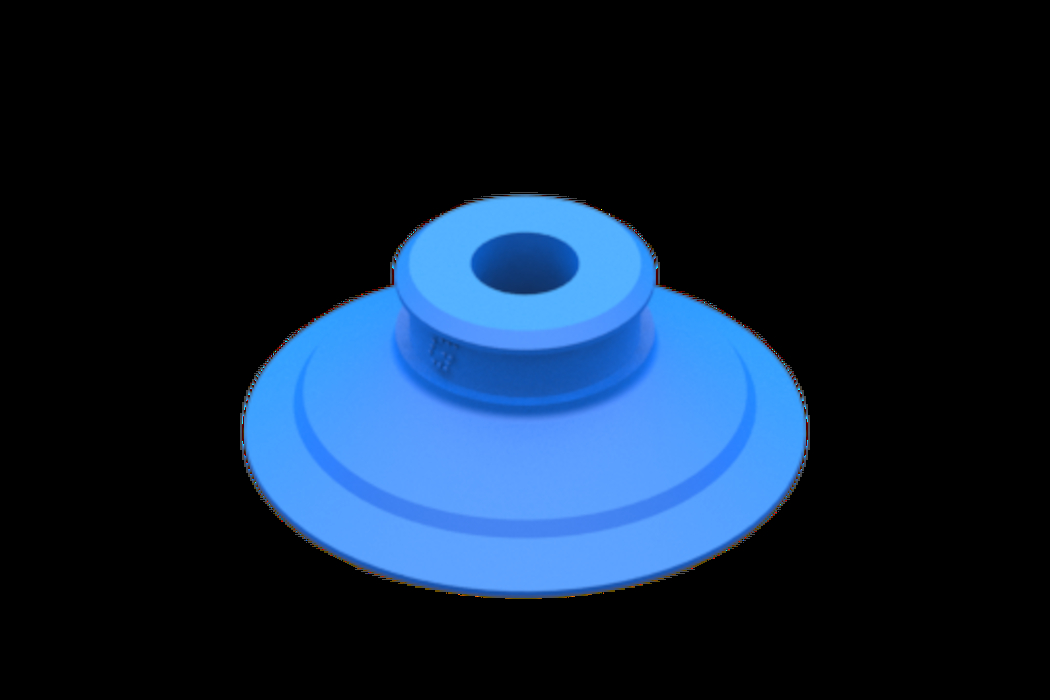

• Каталожний асортимент присосок та аксесуарів (зокрема серії VG.FO, VG.B, VG.U, VG.LB) забезпечує точне припасування губи до граматури та шорсткості листа.
• Приклад/ноу-хау: конструкція системи з ежектором — стиснене повітря подається в ежектор, який створює розрідження, що направляється до присосок; після відкладення деталі система автоматично розгерметизується, що усуває «зачеплення» аркуша.

Рекомендації щодо вибору: для тонкого паперу, схильного до хвилювання, вибирайте присоски з м'яким ущільнювачем (наприклад, силікон), для картону — більш жорсткі ущільнювачі, що збільшують тертя. Якщо критичним є такт, розгляньте можливість використання ежекторів поблизу точки забору (короткі трубопроводи = швидка реакція).

II. Обдув, сепарація, сушіння: форсунки та пневматичні ножі, ефект Коанди

Завдання процесу: видалення пилу та обрізків після висікання/різання, сепарація аркушів, прискорене випаровування лаку/зволожувальних розчинів.

Рішення:

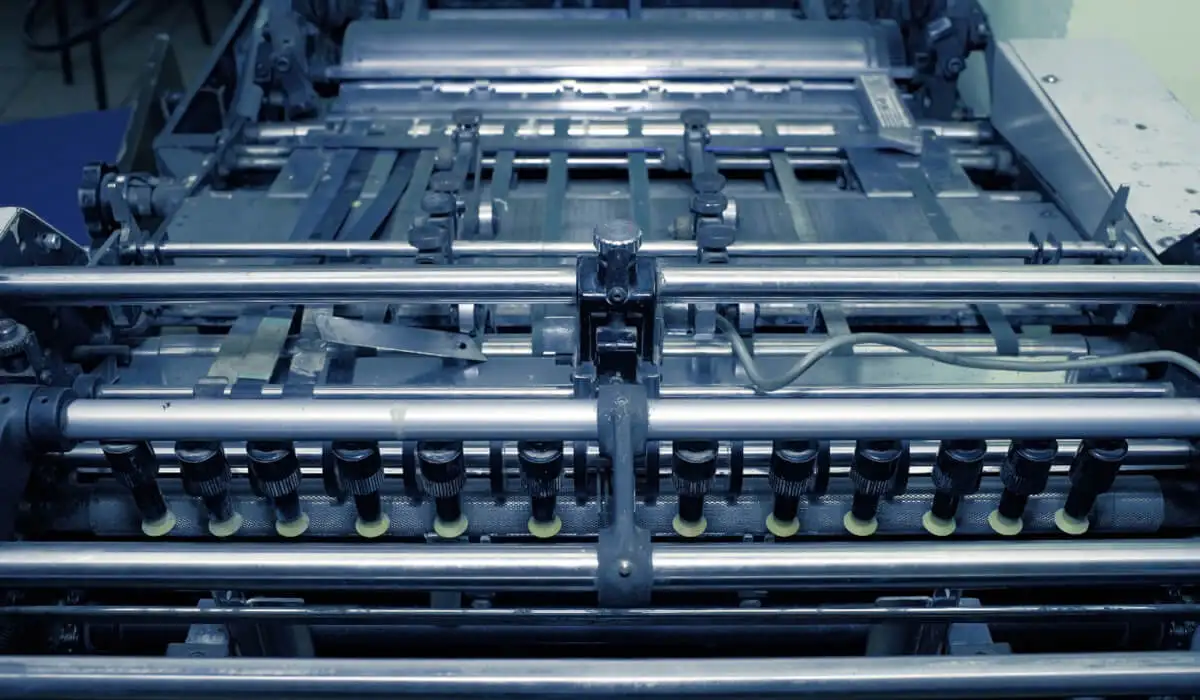

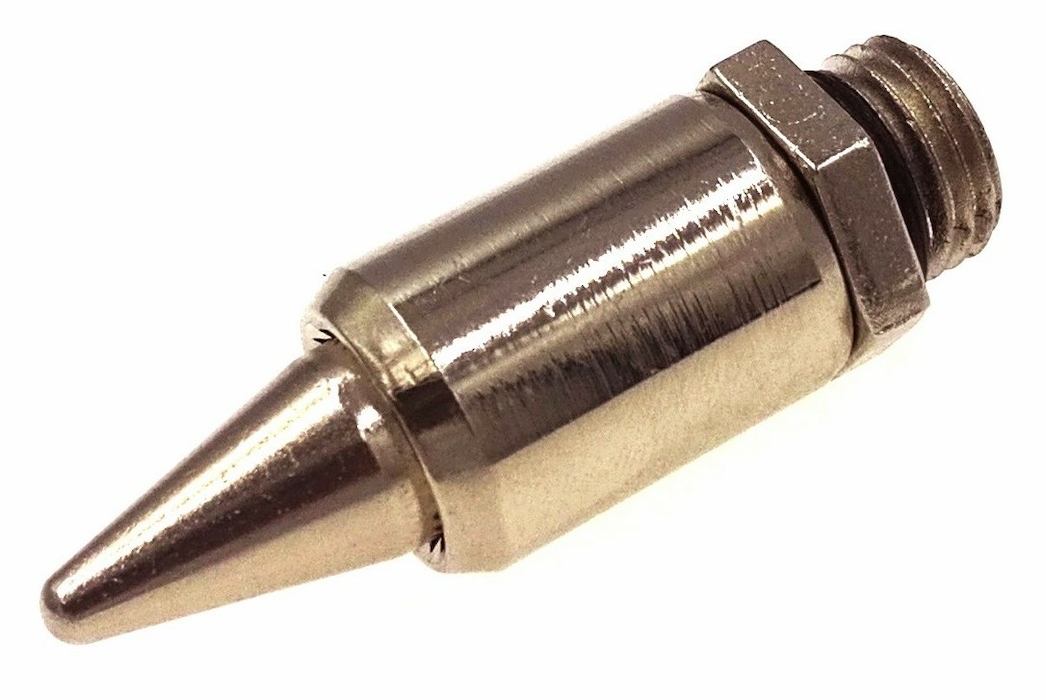

• Низькотискові повітряні ножі (під бічноканальні повітродувки), ножі на стиснене повітря та спеціальні пневматичні форсунки – для видування залишків паперу після висікання та різання, для очищення кожухів сканерів, відеокамер та датчиків. Живлення: компресор або бококанальний повітродув.
• Оптимізація споживання повітря в друкарні: вибір правильного типу форсунок та методів видування може істотно знизити витрати на стиснене повітря, зберігаючи ефективність видування (приклад з практики).

Рекомендації щодо вибору: для широких аркушів вибирайте повітряні ножі (рівномірна завіса), для точкового обдуву – плоскі/обертові форсунки. У місцях, чутливих до шуму, розгляньте можливість використання форсунок із зниженим рівнем шуму замість класичних Вентурі.

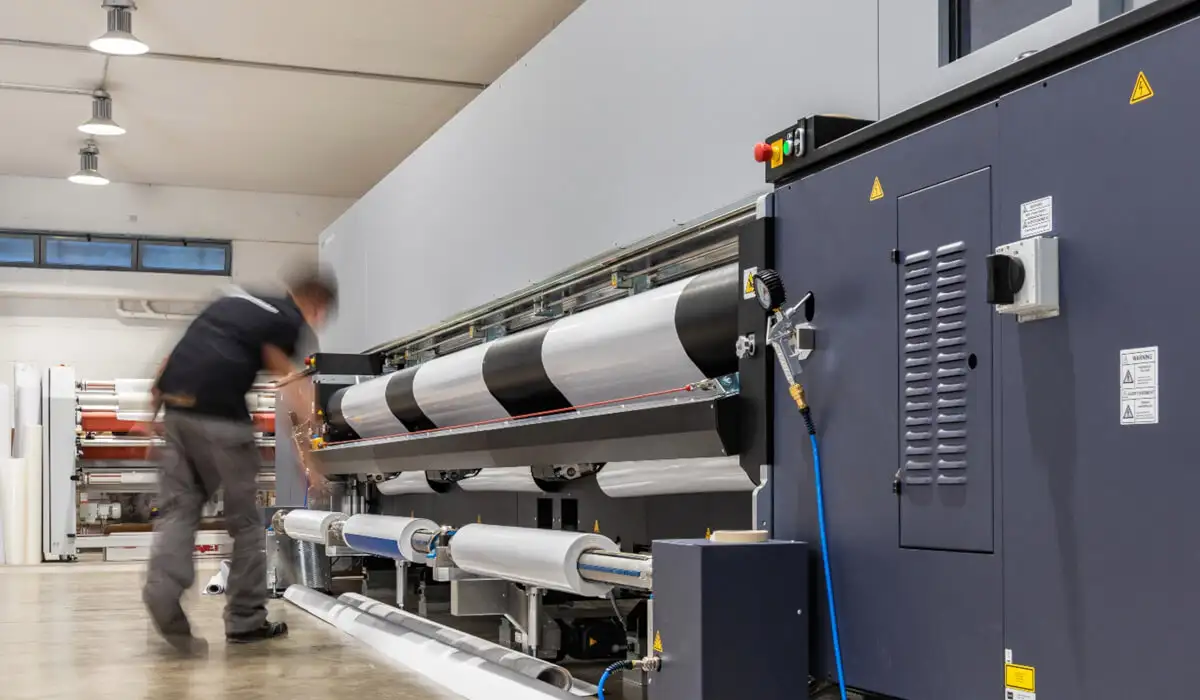

III. Підготовка стисненого повітря (FRL), осушення та якість середовища

Чому це має вирішальне значення в поліграфії? Волога, мастило та тверді частинки погіршують адгезію лаків/клеїв, спричиняють склеювання аркушів, нестабільну роботу пневматичних систем та корозію обладнання.

Рішення:

• Станції та блоки підготовки повітря (FRL) – попередня + точна фільтрація, редукція, можлива мастильна система; доступні власні рішення (Futura, Metal Work) та Festo (серії MS і D).
• Рівні фільтрації підбираються відповідно до застосування: 5 мкм / 0,3 мкм / 0,01 мкм; тонкі фільтри завжди встановлюються за попереднім фільтром і якомога ближче до точки відбору.
• Мембранні/холодильні/адсорбційні осушувачі – підбираються відповідно до необхідного класу якості повітря та стабільності точки роси; у багатьох застосуваннях економічність забезпечується осушенням «лише в необхідному обсязі».
• Стандарт ISO 8573-1:2010 – еталонна класифікація якості стисненого повітря (тверді частинки, вода, масло). У поліграфії зазвичай прагнуть до підвищених класів для вологи/масла (наприклад, 2–4), залежно від процесу (лакування/УФ, склеювання, сенсори).

Рекомендації щодо вибору: для секцій лакування/склеювання встановіть кінцевий фільтр 0,01 мкм (масло мг/м³) і відокремте зону від «загального» живлення підприємства. Заплануйте легкий доступ до дренажів і зливів конденсату – бажано автоматичних.

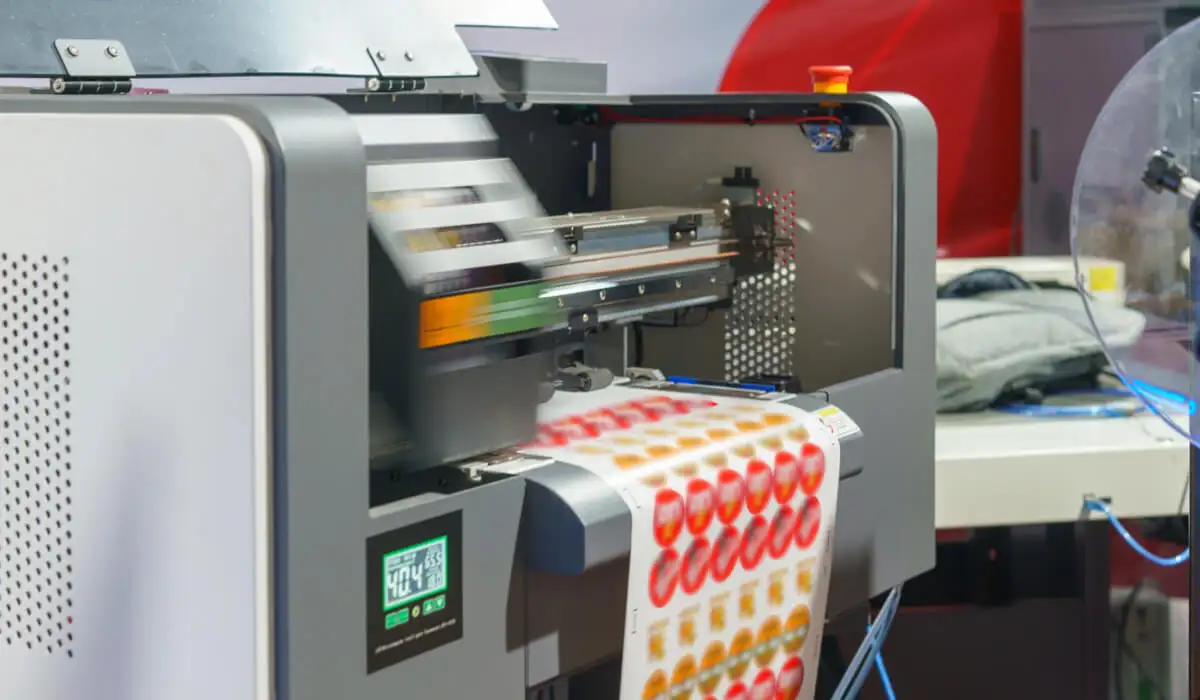

IV. Управління, приводи, безпека обладнання

Завдання процесу: управління циліндрами подачі/відсікання, притискачами, заслінки, засувками; пневматична автоматика у фальцювальних машинах, біговальних машинах, зшивальних машинах, ламінаторах та пакувальних лініях.

Рішення:

• Клапани та електроклапани 5/2, 5/3 (у тому числі ISO 5599/1–3), моно-/бістабільні версії, різні конфігурації центрування (CC/CO/CP), витрати до декількох тисяч л/хв.
• Пневматичні циліндри – стандартні та спеціальні (виробництво на замовлення) для заслінок, засувок, притискачів, направляючих та регулювання геометрії потоку повітря (навіть у суто паперових застосуваннях).

Рекомендації щодо вибору: при великих швидкостях вибирайте клапани з коротким часом перемикання та встановлюйте їх поблизу приводів. Для станцій з частими аварійними зупинками — 5/3 CC (центрально закритий) з випуском повітря з приводу.

V. Палітурня: різання, фальцювання, склеювання, лакування, пакування

Типові пневматичні функції:

• Притискні та направляючі пристрої (компактні/круглі циліндри), відтягування та розділення аркушів (вакуум), продування щілин та очищення столів (форсунки/ножі).
• Дозування клеїв/рідин – подача до пістолетів, розпилювальних клапанів та мікронасосів (часто «чисте» повітря).

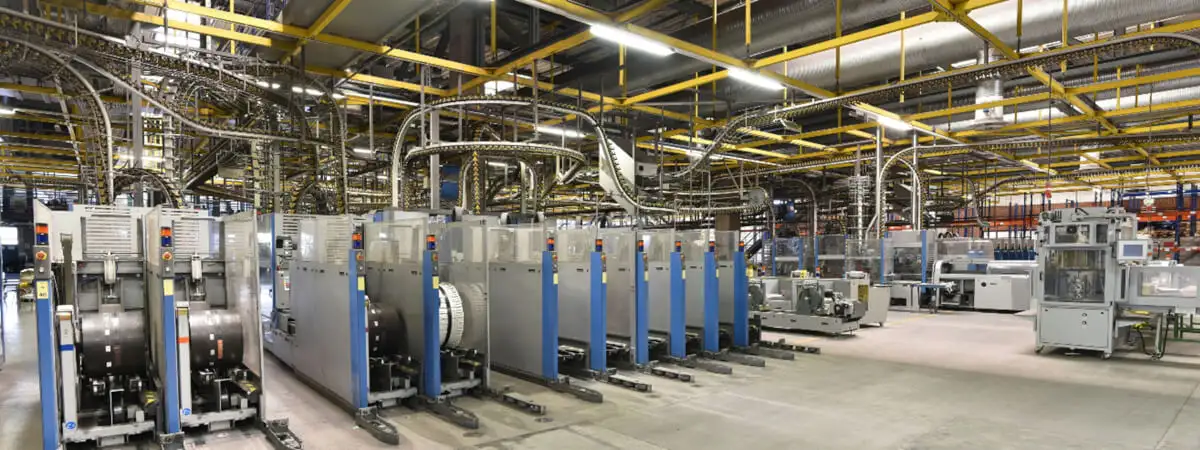

• Пакування та палетування – захоплення картонних коробок/прокладок за допомогою присосок, обв'язування стрічкою з продуванням та пневматичними притискачами.

Готові рішення з пропозиції ПНЕВМАТ: присоски та ежектори (як у п. 1), форсунки та ножі (п. 2), FRL та осушення (п. 3), клапани та приводи (п. 4), а також комплект з'єднувальних елементів, швидкороз'ємних з'єднань, різьбової арматури, шлангів та аксесуарів — доступні у відповідних розділах каталогу компанії.

VI. Антистатика (ESD/ION): контроль зарядів у тракті руху паперу

Сухий папір, швидкі лінії та тертя = електростатичні заряди. Наслідки: склеювання аркушів, порушення реєстрації, помилки при збиранні, порушення роботи датчиків та погіршення «падіння» обрізків під час видування.

Рішення: іонізуючі планки/планки, що живляться стисненим повітрям (air-assist), ефективно нейтралізують заряди на великих ширинах транспортування, що стабілізує відбір та покращує якість видування і реєстрацію аркушів. (Приклади функціональних характеристик рішень «air source bar» у поліграфічних застосуваннях).

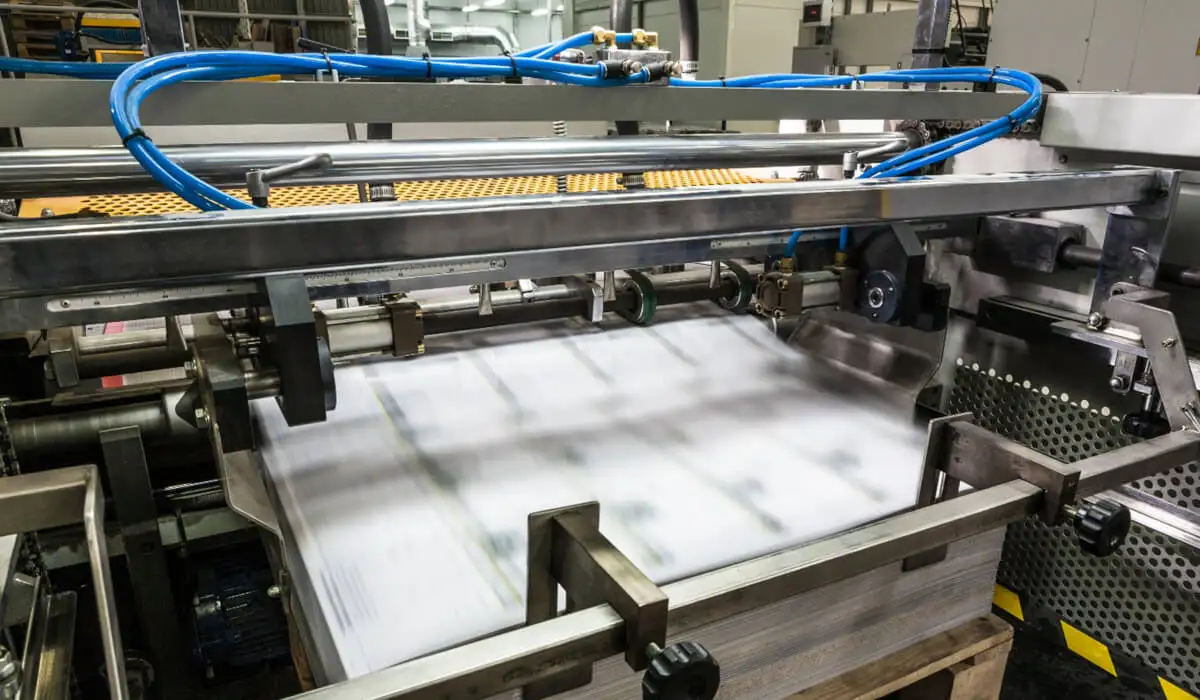

VII. Майстерне обладнання та технічне обслуговування

Пневматичні інструменти (шліфувальні машини, пістолети, сервісні продувки), манометри, вимірювальні прилади, намотувачі та системи відсмоктування — весь «шар технічного обслуговування», що полегшує швидкі огляди та очищення. ПНЕВМАТ надає спеціалізовані каталоги інструментів та обладнання.

VIII. Проектування, обслуговування, аудит споживання стисненого повітря

Економія в поліграфічних підприємствах часто «ховається» у витоках і негерметичності. Варто запланувати:

• Перевірку форсунок/пневматичних ножів на предмет фактичного витрати та робочого тиску,
• Сегментацію мережі (окремі лінії якості для критично важливих процесів),
• Аудити ефективності та огляди пневматичних установок — компетенція компанії ПНЕВМАТ, разом із реалізаціями та кейсами для промисловості.

Контрольний список для керівника виробництва/UR

1. Визначте функцію:

підіймати/відокремлювати/видувати/сушити/позиціонувати/керувати.

2. Виберіть середовище:

негативний тиск (присоски + ежектор/насос) чи надлишковий тиск (форсунки/ножі/привід).

3. Визначте якість повітря:

необхідний клас ISO 8573-1 для води/масла/частинок + осушувач та FRL у точці використання.

4. Розрахуйте енергію:

потік [Нл/хв], тиск [бар], цикли [1/хв]; розгляньте заміну класичних форсунок на оптимізовані форсунки/завіси (Коанда/Вентурі).

5. Врахуйте ергономіку та шум (шумоглушники, тип форсунки, корпус).

6. Стандартизуйте обладнання:

з'єднувачі, шланги, швидкоз'єднувачі, арматура — просте обслуговування та менші простої (повні каталожні розділи ПНЕВМАТ).

Передові практики впровадження

• Розділіть зони за якістю повітря: «загальна» та «чиста» лінії для лакофарбового/клейового цеху та оптичного цеху (кінцевий фільтр 0,01 мкм на точці відбору + осушення до стабільної точки роси).
• Скоротіть відстані вакууму: розміщуйте ежектори ближче до присосок; діаметр і довжина трубопроводів мають великий вплив на динаміку захвату.
• Вимірюйте, а не гадайте: перевіряйте фактичний потік/тиск видуву, тестуйте різні форсунки — приклади з практики на технічному блозі Pneumat. показують конкретну економію!
• Подумайте про шум і безпеку: підбирайте форсунки з низьким рівнем шуму, додавайте глушники та клапани швидкого скидання.
• Стандартизуйте обладнання та технічні огляди: циклічна заміна фільтрувальних вкладишів, регулярне обслуговування конденсатовідвідників та перевірка на герметичність.
