У технічній промисловій лабораторії пневматика виконує низку важливих функцій. Вона постачає стиснене повітря або інший робочий газ для живлення приводів, приводів, маніпуляційних пристроїв та випробувальних стендів. Вона дозволяє точно регулювати тиск і потік, а також використовувати клапани швидкого скидання та відповідні з'єднання, що є необхідним для імітації виробничих умов та випробування компонентів. Вона також підтримує функції автоматики, керування та вимірювань (наприклад, пневматичні приводи для випробувань на втому, системи регулювання тиску в аналізі герметичності). У контексті випробувальних лабораторій вона забезпечує чистоту, високу повторюваність та дуже короткий час реакції — що важливо при циклічних випробуваннях або процедурах контролю якості.

У зв'язку з цим лабораторне обладнання повинно базуватися на високоякісних пневматичних компонентах, з широким асортиментом аксесуарів, вимірювального обладнання, клапанів, приводів, трубопроводів — що відповідає технічним специфікаціям, типовим для промисловості.

Компанія ПНЕВМАТ пропонує саме такі рішення (проектування установок, виробництво власних приводів, газових пружин, широкий асортимент пневматичних деталей), що робить її привабливим партнером для промислових лабораторій.

Автоматизоване обладнання технічної лабораторії з використанням промислової пневматики та робототехніки

Характеристики та вимоги до промислових лабораторій

Перш ніж розглянути конкретні групи продуктів, варто визначити, які технічні вимоги висуваються до пневматичних компонентів у лабораторії:

Стабільність і повторюваність — компоненти повинні забезпечувати стабільні умови випробувань: тиск, час роботи, ходи приводу мають контролюватися.
Точність вимірювання та регулювання – під час випробувань на герметичність, продуктивність, маніпуляції потрібні манометри, перетворювачі тиску, датчики та клапани з високою точністю.
Стійкість та довговічність – промислові лабораторії часто працюють у складних умовах (наприклад, підвищені температури, часті цикли, специфічне середовище, корозія), тому пневматичні компоненти повинні бути адаптовані (наприклад, нержавіюча сталь, хімічно стійкі версії).
Модульність та гнучкість – лабораторія часто працює у мінливих конфігураціях, що вимагають швидкої адаптації робочих місць до нових дослідницьких процедур, а це означає необхідність використання модульних пневматичних систем, що забезпечують легку перебудову схем, а також швидкороз'ємних з'єднань, які дозволяють оперативно замінювати приводи, приводи та інші елементи без тривалих простоїв.
Безпека та документація – важливо, щоб компоненти відповідали нормам, були належним чином марковані, а установка мала документацію – що компанія ПНЕВМАТ забезпечує завдяки власному проектному бюро та послугам з аудиту.
Чистота повітря та підготовка стисненого повітря – у лабораторії слід мінімізувати фактори, що спричиняють перешкоди (масла, вода, пил), що означає необхідність використання фільтрів, осушувачів та відповідних трубопроводів.

Ці вимоги перекладаються на конкретні групи компонентів – які я розглядаю нижче.

Забезпечення промислових лабораторій: пневматичні циліндри, клапани та манометри на автоматизованій лінії

Основні групи пневматичних виробів для лабораторій — пропозиція ПНЕВМАТ

Пневматичні циліндри та газові пружини

Пневматичні циліндри є основним приводом у випробувальних системах, вимірювальних стендах та системах маніпуляції. У лабораторії вони можуть використовуватися, зокрема, для: закриття випробувальних отворів, переміщення елементів, виконання циклів випробувань на міцність. Газові пружини забезпечують контрольовані рухи з амортизацією та постійною силою.

Компанія ПНЕВМАТ заявляє про власне виробництво пневматичних приводів та газових пружин, що дозволяє виконувати нестандартні замовлення та забезпечувати швидкі поставки.

У нашій пропозиції також є кріплення для приводів (кронштейни, фіксатори) – що полегшує монтаж на лабораторних стендах.

Застосування в лабораторії:

випробувальні стенди для визначення механічної та циклічної міцності;
моделювання руху у виробничих процесах;
приводи в випробувальній автоматиці (наприклад, випробування клапанів, електричних приводів).

Обладнання хімічної лабораторії з нержавіючої сталі та гнучкі пневматичні шланги зі стійких матеріалів

Елементи пневматики — з'єднувачі, швидкороз'ємні з'єднання, клапани, манометри

Елементи пневматики є ключовою інфраструктурою для лабораторій: швидкі з'єднання трубопроводів, клапани для регулювання потоку стисненого повітря, манометри для контролю тиску, з'єднувальна арматура.

Пропозиція ПНЕВМАТ включає:

пневматичні швидкороз'ємні з'єднання (односторонні, двосторонні, без витоків, так звані NonDrip) та вставні та гвинтові з'єднувачі для шлангів, у версіях з латуні, нержавіючої сталі, пластмаси.
промислові з'єднувачі: GEKA, Camlock, пазушні, молочні,
кульові клапани з ручним або пневматичним керуванням – дуже широкі діапазони тиску (до 500 бар, температура до 230 °C).
стандартні манометри Ø40-160, гліцеринові манометри, для кисню та ацетилену, а також спеціальні манометри – що вказує на можливості вимірювання.

Застосування в лабораторії:

системи підключення випробувальних шлангів до компонентів;
контроль та регулювання робочого тиску в випробувальних системах;
швидка зміна конфігурації (модульні швидкороз’ємні з’єднання) на випробувальних стендах;
забезпечення безпеки та герметичності під час випробувань на тиск та герметичність.

Модульні пневматичні системи для швидкої адаптації робочих місць у технічній лабораторії

Шланги, трубопроводи, пневматичні системи

Кожна лабораторія, що працює з пневматикою, потребує відповідної системи пневматичного живлення, до складу якої входять, зокрема: шланги, труби, з'єднувачі, системи подачі стисненого повітря.

ПНЕВМАТ пропонує широкий асортимент шлангів (пневматичних: каліброваних, спіральних, або промислових: гумових, технічних, витяжних) разом з аксесуарами (котушки, пістолети, форсунки, хомути) та повну систему трубопроводів (алюмінієву та обтискну з вуглецевої та нержавіючої сталі). Частина послуг нашої компанії – це проектування та виконання пневматичних установок (проектне бюро).

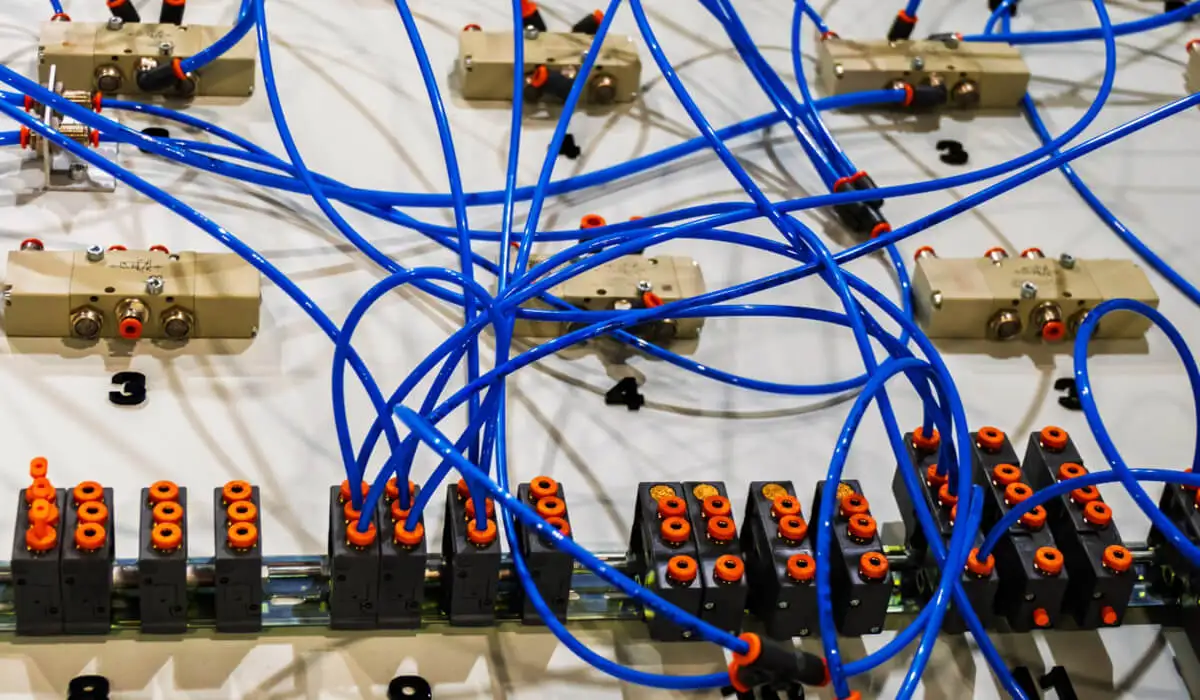

Швидкороз'ємні з'єднання Non-Drip для безвитокових тестів тиску в промисловій лабораторії

Застосування в лабораторії:

подача стисненого повітря до випробувальних стендів;
можливість швидкого налаштування завдяки спіральним шлангам та системам намотувачів;
вакуумні установки (якщо в лабораторії необхідні операції у вакуумі);
забезпечення чистоти повітря та вплив на параметри (мінімізація втрат тиску, правильний підбір діаметрів).

Підготовка стисненого повітря – фільтри, осушувачі, регулятори, мастильники, шпиндель

У лабораторному середовищі дуже важлива якість стисненого повітря: найчастіше вимагаються параметри «чисте та сухе повітря» – без конденсату, масла, пилу — особливо, коли приводи або клапани мають бути перевірені на герметичність або довговічність.

В асортименті ПНЕВМАТ можна знайти, зокрема, елементи підготовки повітря (фільтри, регулятори тиску, мастильники) та системи пневматичного керування (клапани, трубопроводи, фітинги) як частину обладнання.

Застосування в лабораторії:

забезпечення повторюваності умов випробувань завдяки стабільному тиску та сухому компресору;
мінімізація впливу забруднень на вимірювальні системи, клапани, приводи;
дотримання вимог до якості в промислових лабораторіях (наприклад, під час випробування компонентів автоматики).

Датчики тиску, перетворювачі та системи реєстрації даних з промисловими контролерами PLC на стендах технічної лабораторії

Датчики, перетворювачі, вимірювання тиску та керування

Технічні лабораторії потребують не лише виконавчих компонентів, а й вимірювальних та керуючих елементів — таких як датчики тиску, перетворювачі, цифрові індикатори.

Компанія ПНЕВМАТ пропонує електропневматичні датчики та перетворювачі, а також цифрові індикатори.

Застосування в лабораторії:

вимірювання та реєстрація тиску стисненого повітря в тестовому циклі;
інтеграція з автоматикою (PLC) для керування тестовим процесом;
забезпечення прозорості, ідентифікованості — наприклад, в акредитованих лабораторіях або при випробуваннях на відповідність.

Проектування пневматичних установок та розробка роботизованих систем в інженерному бюро

Інженерні послуги, проектування установок, енергетичні аудити

Варто підкреслити, що компанія ПНЕВМАТ також пропонує інженерні послуги, що є важливим доповненням для лабораторій — часто пневматичні установки мають проектуватися з урахуванням технічних вимог випробувань, ергономіки, доступності та безпеки.

Пропозиція включає: проектування та виконання пневматичних установок, аудити енергоефективності, послуги з калібрування вимірювальних приладів та регенерації приводів.

Застосування в лабораторії:

проектування установок таким чином, щоб вони відповідали вимогам випробувальних стендів та були гнучкими;
оптимізація споживання стисненого повітря — важливо для великих лабораторій;
забезпечення відповідності документації, калібрування вимірювальних приладів (важливо для промислових лабораторій).

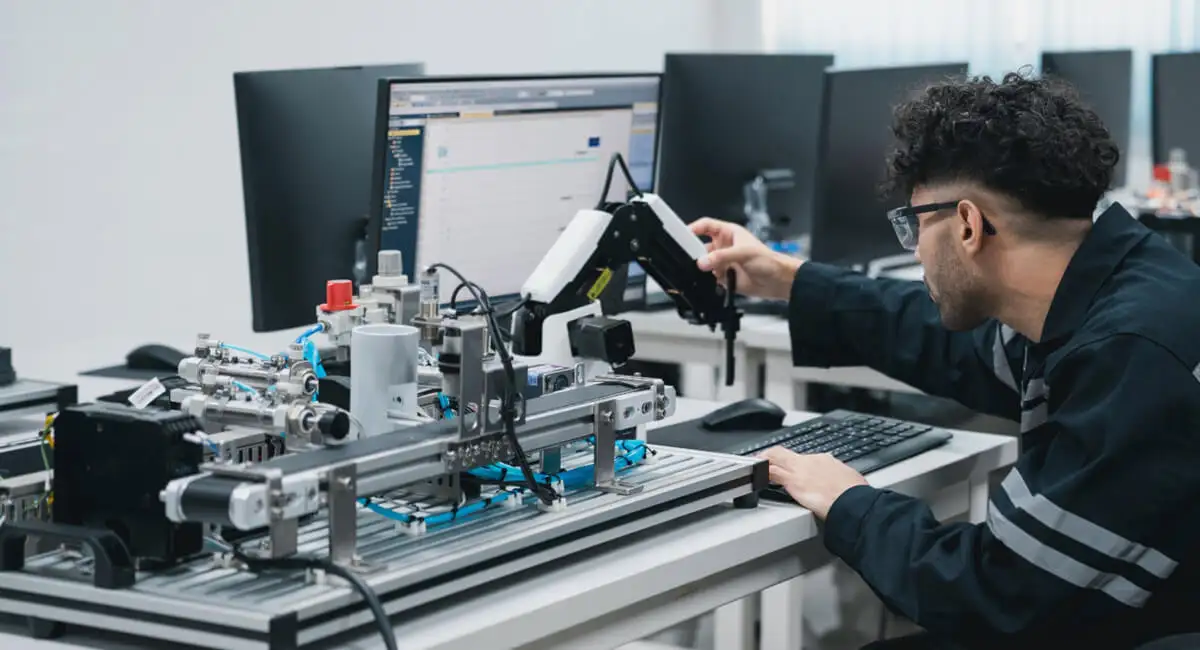

Вимірювання ходу пневматичного циліндра та налаштування датчиків положення поршня на лабораторному стенді

Приклади сценаріїв оснащення лабораторії пневматичними компонентами

Щоб зробити статтю більш практичною, нижче наведено кілька типових сценаріїв роботи промислової лабораторії та технічні рекомендації щодо пневматичних компонентів з асортименту ПНЕВМАТ.

Стенд для випробування високонапірних клапанів

Вимоги: тестер кульових/керованих клапанів, випробування на герметичність, наприклад, до 300 бар, цикли відкриття/закриття, вимірювання часу реакції, моніторинг тиску.

Необхідні пневматичні компоненти:

Кульовий клапан – компанія ПНЕВМАТ пропонує дво- та триходові кульові клапани у версіях, розрахованих на тиск до 500 бар.
Манометр або перетворювач тиску – у пропозиції стандартні манометри Ø40-160.
Швидкороз’ємні з’єднання, що забезпечують швидке підключення/відключення тестованого клапана – пропонуються компанією ПНЕВМАТ.
Відповідна пневматична установка зі шлангами та трубопроводами – шланги та аксесуари з каталогу шлангів.

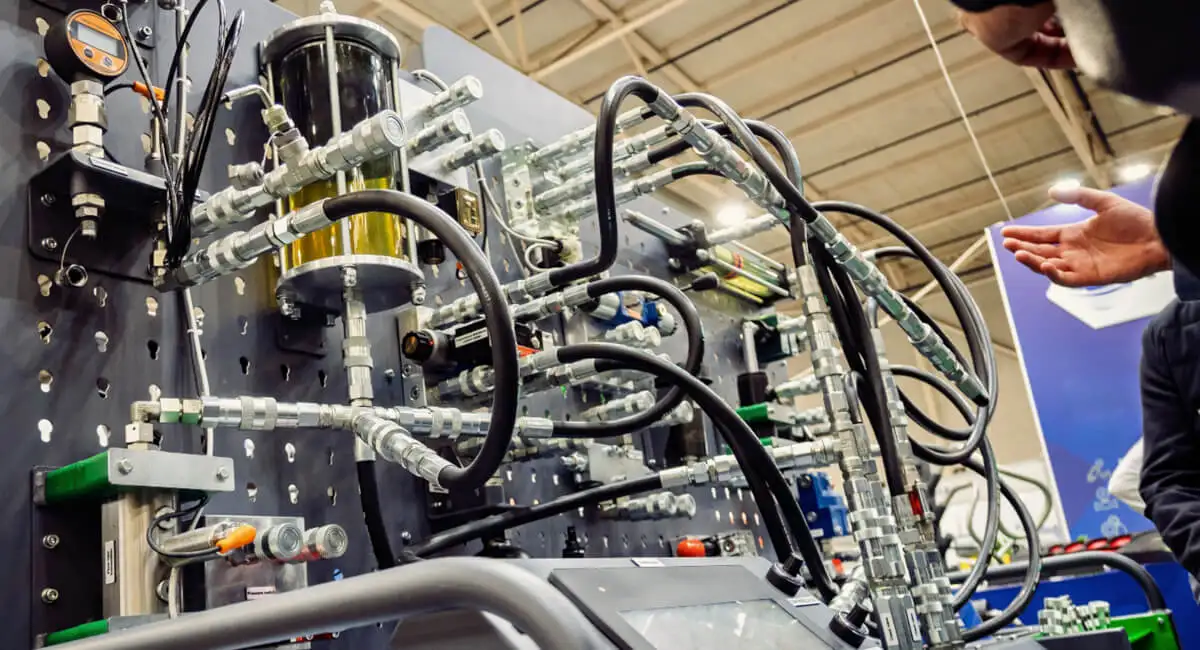

Випробування кульових кранів високого тиску 500 бар на стенді в технічній лабораторії

Технічні рекомендації:

Підбір діаметра шланга відповідно до падіння тиску — у лабораторії важливо мінімізувати втрати.
Використання швидкороз'ємних з'єднань, що мінімізують час простою між послідовними випробуваннями.
Використання фільтрів та осушувачів у системі підготовки повітря для захисту манометрів і клапанів від забруднень.
Документація щодо виконання установки, калібрування манометрів – компанія ПНЕВМАТ пропонує послугу калібрування.

Стенд для випробувань пневматичного приводу

Завдання: випробування приводу на міцність, вимірювання ходу, сили, кількості циклів, умови при змінному тиску, вимога щодо повторюваності.

Компоненти:

пневматичний привід – відповідно до пропозиції ПНЕВМАТ можливі стандартні та нестандартні варіанти виконання.
кріплення приводу – наприклад, кріплення для компактного приводу, як у пропозиції.
регулятор тиску + повітряний фільтр – для забезпечення змінних умов тиску;
датчик положення поршня – для контролю ходу та циклу.

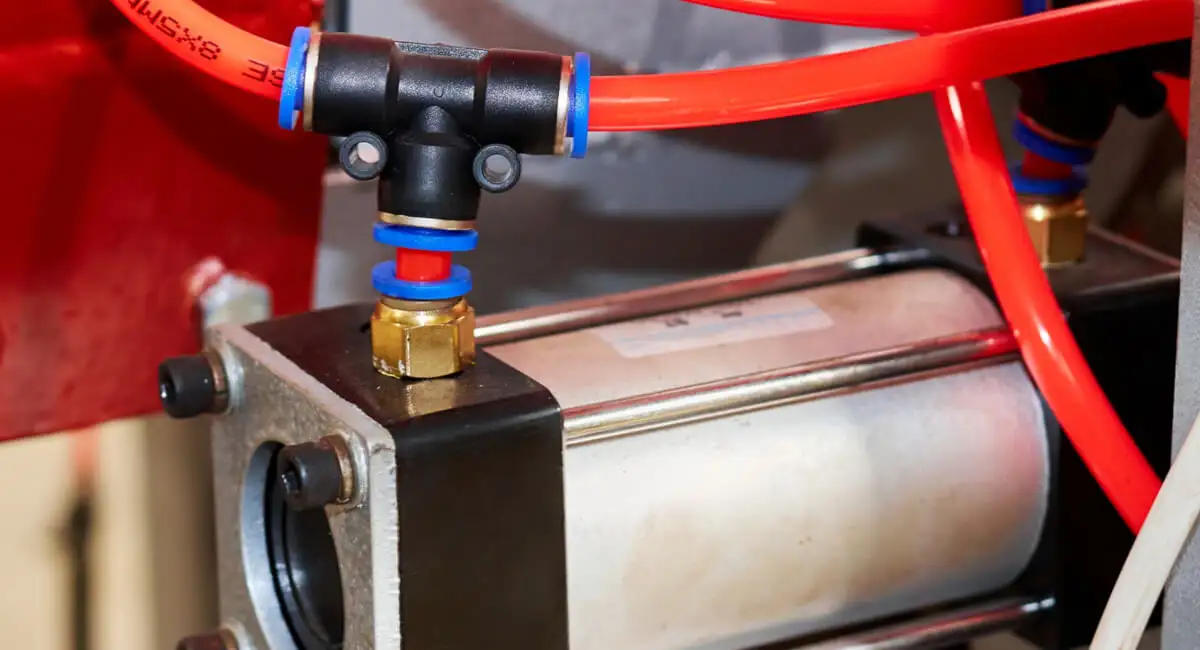

Перевірка стабільності тиску та тести на герметичність пневматичного циліндра з фітингами

Технічні рекомендації:

Застосування керуючих клапанів (про які вже йшлося) дає змогу моделювати різні умови руху приводу (змінний тиск, час реакції).
Використання шлангів відповідного діаметра та характеристик — для мінімізації затримок потоку та коливань.
Вимірювання тиску та ходу повинні бути синхронізовані – можливість інтеграції пневматики з системою керування та реєстрації.
Співпраця з інженерами ПНЕВМАТ щодо виготовлення нестандартного приводу може бути ключовою (наприклад: спеціальний хід, матеріал, умови роботи).

Центральна система стисненого повітря та вакууму в лабораторії

Вимоги: лабораторія має спільну систему стисненого повітря та всмоктування/вакууму для багатьох випробувальних стендів; необхідні модульні відгалуження, швидкі зміни, хороша логістика.

Енергетичний аудит лабораторії для оптимізації та ощадного використання стиснутого повітря в пневмосистемах

Компоненти:

Пневматичні труби та монтажні шланги, розподільні системи — каталог «Пневматичні системи Infinity» в асортименті компанії ПНЕВМАТ.
Швидкороз'ємні з'єднання та фітинги — для гнучкого підключення робочих місць.
Напірні фільтри, осушувачі, регулятори в центральному вузлі.
Головні та запірні клапани – для ізоляції окремих зон.
Манометри та перетворювачі.

Силіконові вакуумні присмоктувачі для забезпечення хімічної чистоти в робототехнічному обладнанні лабораторій

Технічні рекомендації:

Проектування системи з урахуванням перепаду тиску та довжини трубопроводів — співпраця з проектним бюро ПНЕВМАТ може скоротити час і гарантувати належну документацію.
Визначення точок демонтажу та підключення робочих місць — завдяки модульним швидкороз'ємним з'єднанням.
Застосування системи управління стисненим повітрям (наприклад, вимірювання споживання, аудит ефективності) – ПНЕВМАТ пропонує аудити енергоефективності.
Маркування та документація установки – промислові лабораторії часто підлягають аудитам та вимогам щодо якості.
