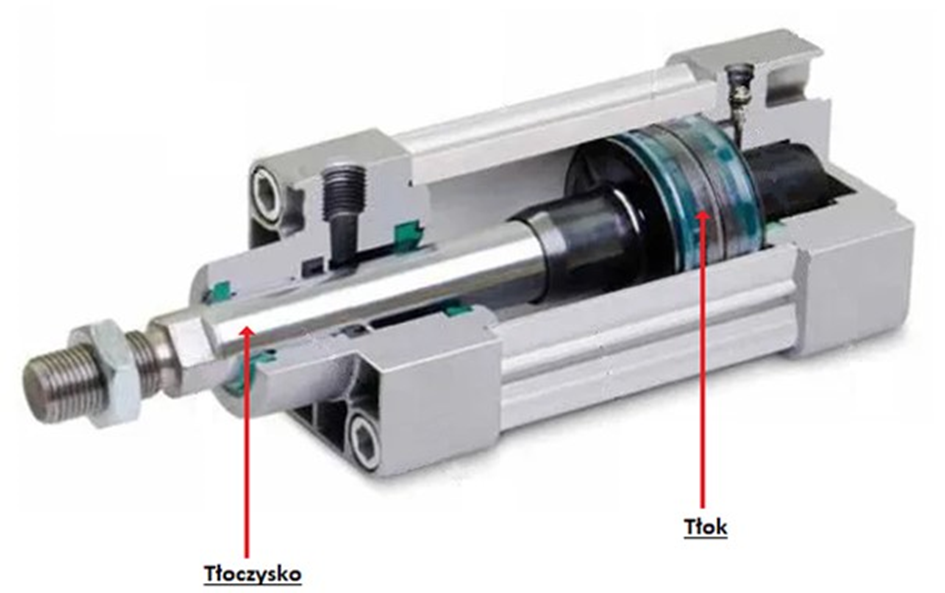

Особливості будови пневматичного циліндра

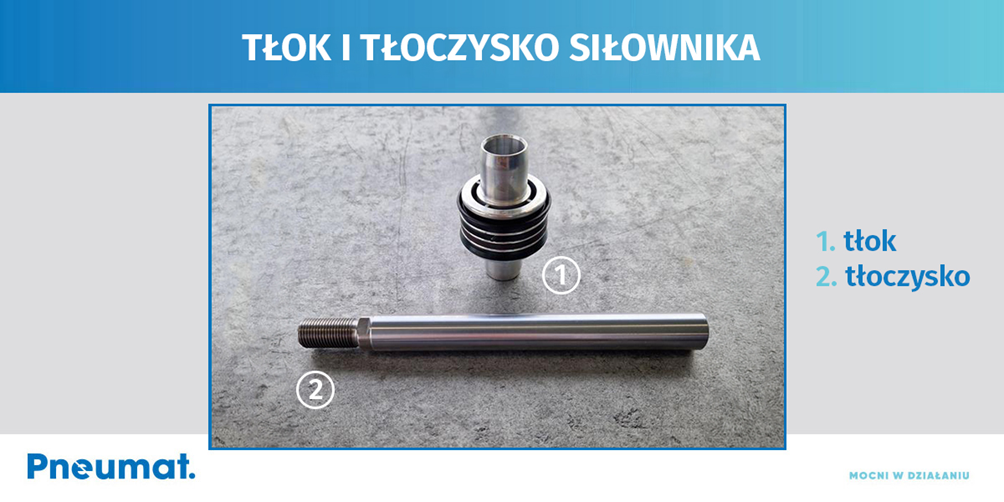

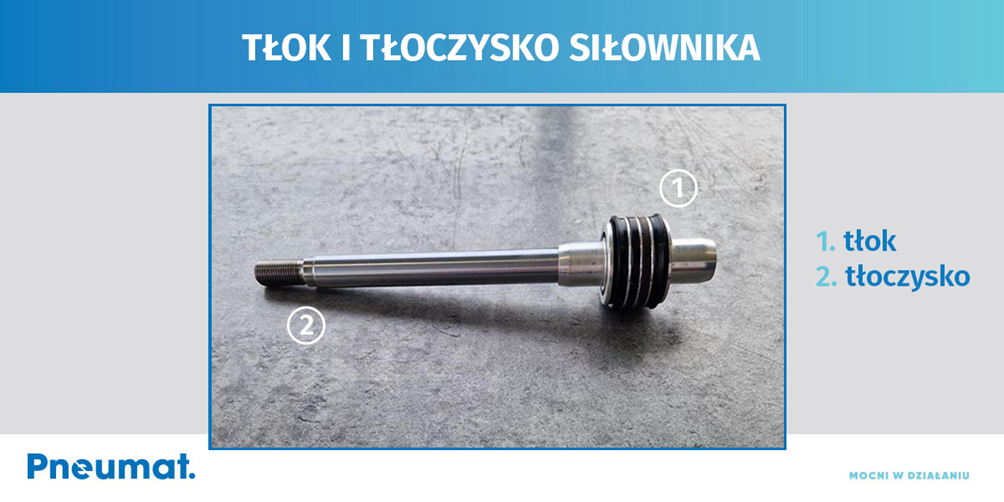

Поршень штока пневматичного циліндра

Поршень пневматичного циліндра

Поршень - це рухомий елемент всередині циліндра приводу, який рухається вздовж своєї осі. Основна функція поршня - передавати енергію від робочого середовища, тобто стисненого повітря, до механічних компонентів машини або пристрою. Поршні в пневматичних циліндрах зазвичай виготовляються з металу, наприклад, алюмінію або сталі, і можуть мати покриття для зменшення тертя і зносу.

Конструкція поршня зазвичай містить одне або кілька ущільнювальних кілець для запобігання витоку повітря між різними камерами циліндра. Це гарантує ефективну передачу пневматичної енергії, а поршень може рухатися з достатньою силою. Поршень повинен бути точно підігнаний до діаметру циліндра, щоб забезпечити належну продуктивність і довговічність всієї системи.

Передові аспекти дизайну поршнів

Матеріали - матеріали, з яких виготовлений поршень, повинні бути стійкими до стирання, корозії та втоми матеріалу. Окрім металів, таких як сталь або алюміній, у деяких випадках можуть використовуватися композитні матеріали або спеціальні армовані волокнами полімери, які забезпечують легкість конструкції та хороші віброгасильні властивості.

Геометрія поршня - форма і розміри поршня тісно пов'язані з його функцією. Поршні можуть мати різні профілі, залежно від очікуваного розподілу зусиль, швидкості реакції на зміну тиску та вимог до ущільнення. Точна обробка забезпечує мінімальний зазор між поршнем і циліндром, що є запорукою ефективності та мінімізації втрат енергії.

Ущільнення - Поршневі ущільнення мають ключове значення для підтримання тиску всередині циліндра приводу та запобігання витокам. Матеріали ущільнень повинні бути стійкими до зносу, середовища (повітря, можливо, мастила) і робочої температури. Вибір правильного типу і матеріалу ущільнень має важливе значення для терміну служби і надійності приводу.

Поршневий шток пневматичного циліндра

З іншого боку, поршневий шток, також відомий як поршневий палець, - це шток, який передає рух і силу, що генерується поршнем, на зовнішні компоненти машини. Поршневі штоки зазвичай виготовляються із загартованої сталі, щоб витримувати навантаження і забезпечувати тривалу безперебійну роботу. Поршневий шток може передавати як лінійний, так і обертовий рух, залежно від типу приводу і необхідного застосування.

У пневматичних циліндрах, де точність і надійність є ключовими, поршневий шток повинен бути належним чином збалансований і оснащений такими компонентами, як напрямні або підшипники, щоб забезпечити безперебійну роботу і мінімізувати знос. Ущільнення на штоку також відіграють важливу роль, запобігаючи потраплянню забруднень у циліндр і виходу стисненого повітря.

Прогресивні аспекти конструкції поршневих штоків

Міцність - поршневий шток повинен бути спроектований таким чином, щоб витримувати зусилля, які виникають під час роботи приводу, в тому числі поздовжні та поперечні зусилля. Це вимагає правильного вибору матеріалів, таких як загартована сталь, і процесів механічної обробки, які гарантують, що він витримає вигин, скручування і стирання.

Поверхня - поверхня поршневого штока має вирішальне значення для довговічності та ефективності пневматичного приводу. Вона повинна бути гладкою і стійкою до корозії, що часто досягається хромуванням або іншими захисними покриттями. Це забезпечує мінімальне тертя поршневого штока об ущільнення і напрямні, що призводить до меншого зносу і довшого терміну служби вузла.

З'єднання - кінець поршневого штока, який з'єднується з машиною або обладнанням, повинен бути спроектований таким чином, щоб легко і надійно з'єднуватися, при цьому бути здатним передавати необхідні зусилля. Використовуються різні типи з'єднань, хоча найпоширенішим є різьблення.

Структурні та функціональні відмінності

Основна відмінність між поршнем і штоком полягає в їх функціях: поршень служить для перетворення пневматичної енергії в механічну, в той час як шток передає цю енергію іншим компонентам. Конструктивно поршень - це компонент, який рухається всередині циліндра, в той час як шток - це частина, яка виступає за межі корпусу циліндра і з'єднана з машиною або пристроєм.

Ці відмінності мають вирішальне значення при виборі приводу для конкретного застосування, а також при його технічному обслуговуванні та ремонті. Заміна несправного поршня або штока вимагає розуміння їх ролі в механізмі приводу, а також правильного вибору матеріалів і технології для забезпечення оптимальної роботи і продовження терміну служби пристрою.

Додатки

Пневматичні поршневі та штокові приводи використовуються в широкому спектрі промислових застосувань, від автоматизації виробництва до транспортних засобів, медичного обладнання та систем керування рухом. Точність, швидкість і надійність роблять їх незамінними в багатьох передових інженерних рішеннях.
