Покроковий процес розбирання, заміни та демонтажу пневмоциліндра

Як дізнатися, що пневмоциліндр потребує заміни?

Симптоми, які вказують на те, що пневматичний привід потребує заміни:

• Зниження продуктивності та зусилля - якщо пневматичний привід не забезпечує необхідного зусилля або його продуктивність значно знизилася, це може свідчити про зношеність ущільнень або внутрішні механічні пошкодження. Падіння продуктивності також може бути пов'язане з витоками повітря.
• Витоки повітря і негерметичність - витоки повітря є однією з найпоширеніших ознак зносу пневмоприводу. Їх можна виявити, прислухаючись до шиплячих звуків навколо приводу або використовуючи відповідний засіб для виявлення витоків.
• Нерівномірна робота - пневматичний цилнідр, який працює нерівномірно, пропускає або зупиняється під час роботи, може мати внутрішні пошкодження, такі як зношені ущільнення, внутрішнє сміття або пошкоджений поршневий шток.
• Корозія та механічні пошкодження - видима корозія, тріщини або інші механічні пошкодження на поверхні приводу можуть суттєво вплинути на його продуктивність і довговічність. Такі пошкодження часто вказують на необхідність заміни приводу.
• Перевантаження і надмірне використання - приводи, що піддаються надмірним навантаженням або працюють за межами рекомендованих параметрів, можуть швидко зношуватися. Регулярний огляд і технічне обслуговування допоможуть виявити ці проблеми на ранній стадії.

Процес розбирання пневматичного циліндра

• Підготовка інструментів та безпека

Перед розбиранням пневматичного циліндра важливо підготувати відповідні інструменти, такі як гайкові ключі, викрутки, плоскогубці та, можливо, комплект ущільнювачів. Важливо також забезпечити належні заходи безпеки, такі як від'єднання пневмопостачання та скидання тиску в системі.

• Від'єднання пневмопостачання

Від'єднайте привід від джерела повітря, перекривши клапани та скинувши тиск у системі. Це ключовий крок, щоб уникнути випадкового спрацьовування приводу під час демонтажу.

• Від'єднання механічних з'єднань

Від'єднайте всі механічні з'єднання, такі як кріплення, болти та кронштейни, які утримують привід на місці. У випадку приводів, встановлених на кульових шарнірах, ці компоненти також необхідно зняти.

• Від'єднайте пневматичні шланги

Від'єднайте пневматичні шланги, що подають повітря до привода. Зверніть увагу на маркування або запишіть, які шланги були підключені до певних портів на приводі, щоб полегшити повторне підключення.

Заміна пневматичного приводу

Вибір відповідної заміни

Перед встановленням нового приводу переконайтеся, що його технічні характеристики відповідають вимогам застосування. Заміна на відповідну модель з точки зору розмірів, робочого зусилля, ходу та параметрів тиску є важливою для належного функціонування системи.

Встановлення нового приводу

Встановіть новий привід, закріпивши його на місці старого. Переконайтеся, що всі механічні з'єднання надійно закріплені. Потім під'єднайте пневматичні шланги відповідно до маркування, зазначеного раніше.

Перевірте герметичність і роботу

Після встановлення нового приводу під'єднайте пневматичне живлення і запустіть систему. Перевірте, чи правильно працює новий привід і чи немає витоків повітря. За необхідності підтягніть з'єднання або замініть ущільнення.

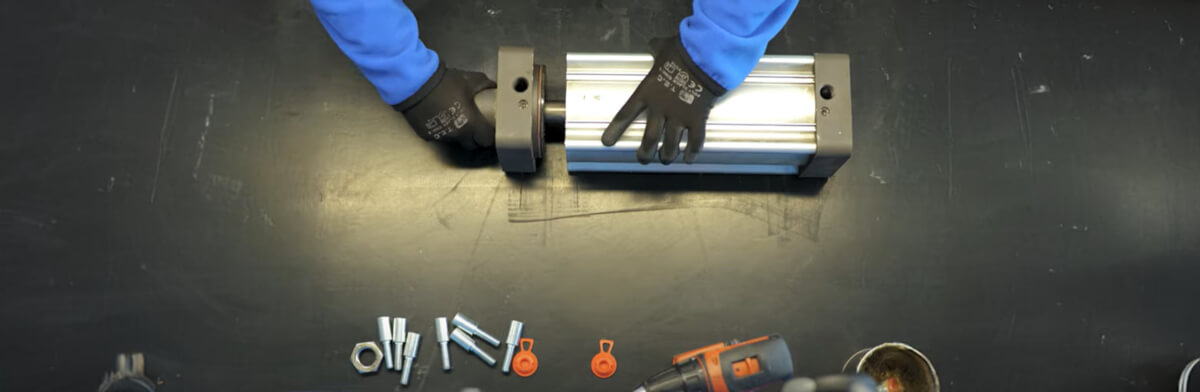

Як розібрати пневмоциліндр?

Розбирання пневмоциліндра крок за кроком

Крок I. Розбирання штока і поршня

Після того, як привід буде вилучено з системи, приступаємо до розбирання штока і поршня. Для цього відкрутіть торцеві кришки приводу, щоб отримати доступ до внутрішніх компонентів.

Крок II. Перевірка та заміна ущільнень

Уважно перевірте стан ущільнень на поршні та штоку. Якщо вони зношені або пошкоджені, замініть їх новими. Також бажано перевірити стан втулок, які можуть потребувати заміни.

Крок III. Очищення та огляд внутрішньої частини циліндра

Ретельно очистіть внутрішню частину циліндра та всі компоненти. Перевірте наявність ознак зносу, корозії або інших пошкоджень. Якщо такі будуть виявлені, може знадобитися заміна всього приводу.

Крок IV. Збирання приводу

Після того, як ущільнення та інші зношені компоненти були ретельно перевірені та замінені, приступайте до збирання приводу. Знову встановіть поршневий шток і поршень, після чого встановіть кришки приводу. Переконайтеся, що всі компоненти правильно встановлені і не мають люфту.
