Вибір відповідного шланга для подавача пелет є ключовим елементом, що забезпечує ефективність і безпеку в системах пневматичного транспортування сипучих матеріалів. У сучасних системах опалення, зберігання та транспортування деревні пелети все частіше стають основним паливом, що використовується як у побутових, так і в промислових установках. З популяризацією подавачів пелет зростає значення правильно підібраного пневматичного обладнання, в тому числі технічних шлангів для подачі та відведення матеріалу. У цьому контексті ключовим елементом системи є шланг для транспортування пелет, який повинен відповідати ряду експлуатаційних вимог, вимог безпеки та технічних стандартів. Зокрема, антистатичні відсмоктувальні шланги PUR Masterflex Trivolution мають передові технічні характеристики, що робить їх ідеальним рішенням для таких застосувань.

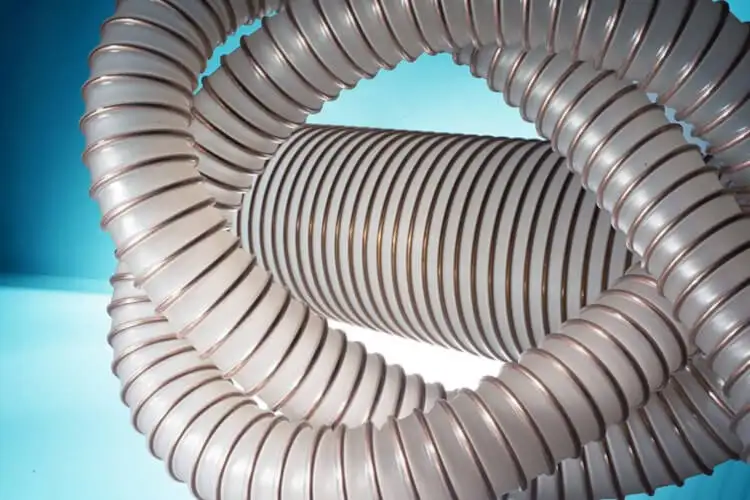

Армований поліуретановий (PUR) шланг Masterflex Trivolution для безпечного та ефективного транспортування деревних пелет у котельнях.

Виклики у транспортуванні пелет

Транспортування пелет пов'язане з декількома викликами:

Зношуваність - пелети, як сипучий матеріал, можуть спричиняти інтенсивне зношування внутрішніх стінок шланга.
Електростатичні заряди - переміщення пелет може генерувати електростатичні заряди, створюючи ризик іскріння.
Коливаня температури - системи транспортування пелет можуть піддаватися впливу різних діапазонів температур, що вимагає відповідної стійкості матеріалу.

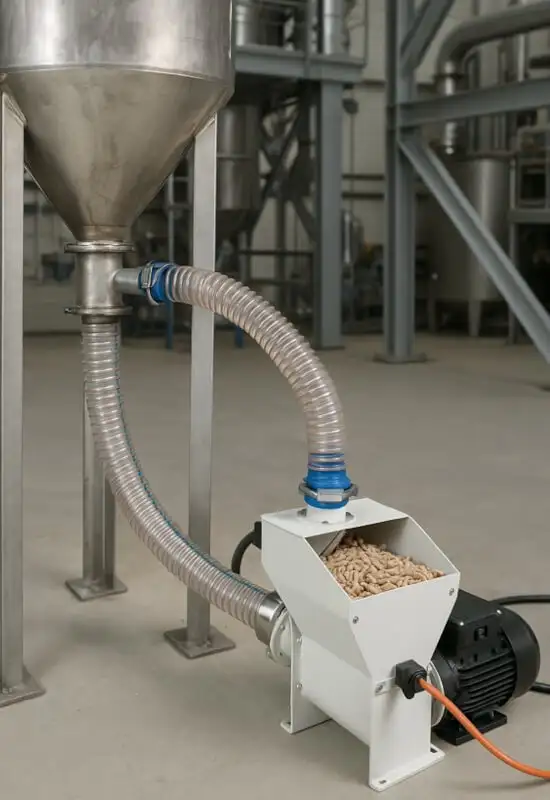

Антистатичний гофрований шланг, підключений до бункера та механізму подачі пелетного котла, для запобігання накопиченню статичного заряду.

Теорія дії – пневматична подача пелет

У промислових застосуваннях подача пелет часто здійснюється за допомогою:

систем всмоктування (вакуумних) – всмоктування пелет зі складу в бункер,
систем нагнітання (надтискних) – пневматичне нагнітання пелет в котел,
шнекових і трубних подавачів, які також використовують гнучкі шлангові секції.

У кожному з цих рішень шланг є критичним елементом, що забезпечує безперервність і безпеку процесу. Занадто слабкий або неправильно підібраний шланг може призвести до зносу, витоку пилу, пошкодження подавача і виходу з ладу всієї системи.

Шланг Master-PUR TRIVOLUTION з високою стійкістю до стирання, що використовується для забору та подачі деревних пелет з бункера до котла.

Masterflex PUR Trivolution – технічне рішення для пелет

На ринку доступно багато видів шлангів, але антистатичні шланги PUR із серії Masterflex Trivolution від виробника Masterflex, доступні в пропозиції ПНЕВМАТ, є прикладом продукту, призначеного для такого типу завдань.

Основні технічні характеристики:

Матеріал – високоякісний поліуретан (PUR) з підвищеною стійкістю до стирання.
Антистатичність – поверхневий опір Ω запобігає накопиченню електростатичних зарядів і іскрінню.
Вогнестійкість - відповідність DIN 4102 B1 (самозатухаючі).
Висока еластичність - дозволяє встановлювати навіть у тісних приміщеннях та динамічних умовах.
Діапазон робочих температур - від -40°C до +90°C (короткочасно до +125°C).
Хімічна та мікробіологічна стійкість - ідеально підходить для запилених, вологих, сирих середовищ.
Довгий термін експлуатації - завдяки спеціальному покриттю Trivolution™ та високій стійкості до стирання.

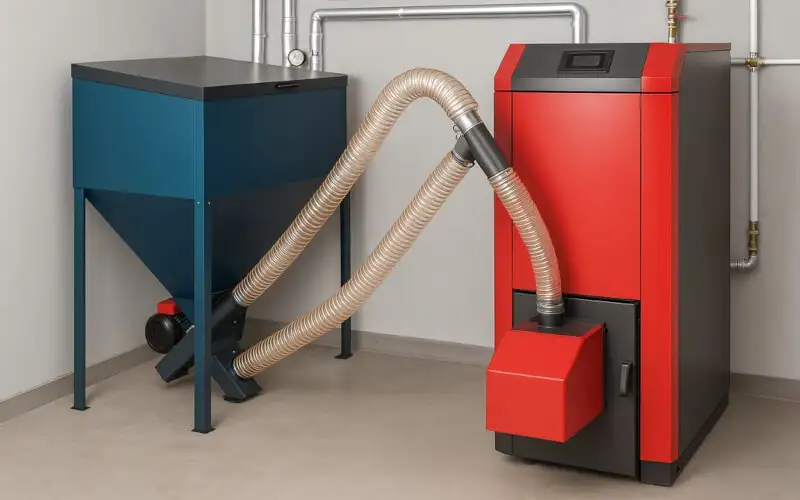

Побутовий пелетний котел червоного кольору та бункер синього кольору, з'єднані гнучким шлангом для автоматичної подачі пелет у приватних будинках.

Застосування в галузях

Шланги Masterflex Trivolution застосовуються в багатьох галузях:

системи котлів на пелетах в опалювальній промисловості
пневматичний транспорт на деревообробних підприємствах
системи пиловідведення та фільтрації
подавачі в установках автоматичного завантаження
установки в сільському господарстві та екологічних господарствах

Найпоширеніші проблеми та як їх уникнути

Протирання та розриви – використовуйте тільки шланги з відповідною стійкістю до стирання.
Іскри та ризик пожежі – необхідність антистатичності та вогнестійкості.
Затори та зниження пропускної здатності – регулярний контроль прохідності та використання шлангів з великим радіусом згину.
Проблеми з підбором кінцевих з'єднань – використання сумісних з'єднань та хомутів, що пропонуються компанією ПНЕВМАТ.

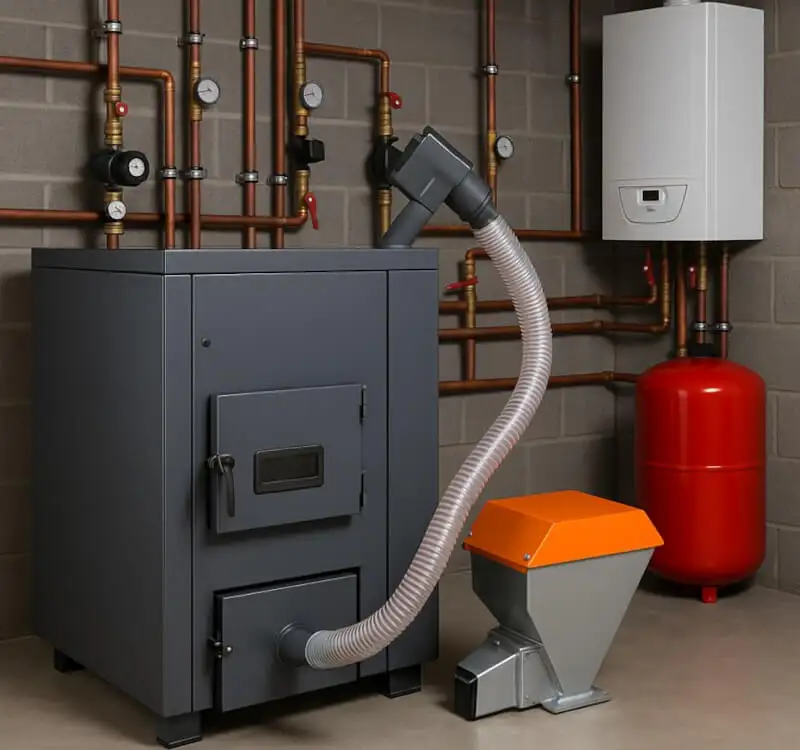

Антистатичний витяжний шланг для подачі пелет, підключений до пелетного котла та автоматичного бункера в приміщенні котельні.

Як правильно встановити шланг для подачі пелет? Практичні поради щодо монтажу

Щоб забезпечити безперебійну та безпечну роботу системи подачі пелет, недостатньо лише вибрати відповідний шланг – ключове значення має також правильний монтаж. Нижче наведено кілька практичних рекомендацій:

1. Вибір номінального діаметра

Внутрішній діаметр шланга повинен відповідати пропускній здатності подавача та швидкості транспортування середовища. Занадто вузький промисловий шланг спричиняє зниження потоку та може сприяти засміченню системи. Занадто широкий – створює непотрібні енергетичні втрати.

2. Уникнення гострих вигинів

Шланги Masterflex Trivolution дуже гнучкі, але навіть вони не повинні згинатися нижче мінімального радіуса згину. Це запобігає здавлюванню труби, зберігаючи повний перетин і захищаючи від засмічень.

3. Заземлення та розсіювання зарядів

Антистатичність шлангів PUR Trivolution слід підтримувати шляхом їх заземлення, особливо в середовищах, що становлять вибухонебезпеку (ATEX). Провідну спіраль шланга слід з'єднати з точкою заземлення.

4. Застосування хомутів і наконечників

Найкраще використовувати затискні хомути або швидкороз'ємні з'єднання, що відповідають товщині стінки шланга. ПНЕВМАТ пропонує повний набір монтажних аксесуарів, які гарантують герметичність і простоту обслуговування.

Технічна підтримка ПНЕВМАТ

ПНЕВМАТ, як один з провідних дистриб'юторів пневматичних компонентів у Польщі, пропонує:

Консультації з вибору шлангів для пелет та інших сипучих середовищ,
Повний асортимент з'єднувачів, хомутів, коліна, швидкоз'єднувачів,
Доступ до асортименту Masterflex, включаючи продукти з лінійки Trivolution.

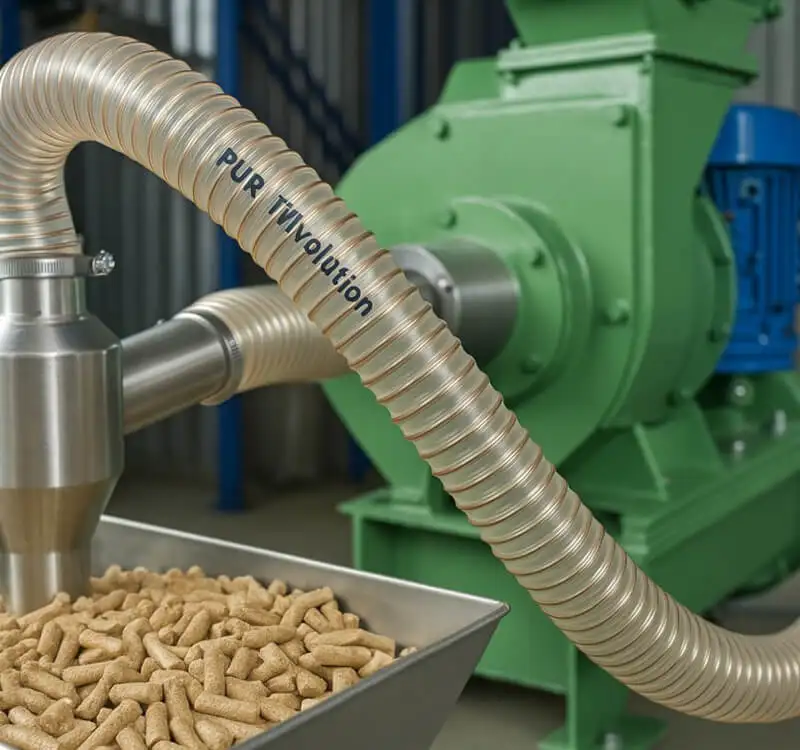

Технічний поліуретановий шланг Master-PUR TRIVOLUTION для пневматичного транспортування деревних пелет та інших сипучих матеріалів у промислових умовах.

Невеликий кейс-стаді – автоматична промислова котельня, що працює на пелетах

Проблема:

Виробничий цех площею 2000 м² впровадив систему опалення на основі пелетних котлів. ПВХ-шланги швидко зношувалися, пилилися, а взимку тріскалися від навантажень.

Рішення ПНЕВМАТ:

Були застосовані антистатичні відсмоктувальні шланги PUR Masterflex Trivolution DN50 і DN75 з швидкороз'ємними з'єднаннями та спіральним заземленням. Крім того, шланги були встановлені таким чином, щоб компенсувати навантаження (з компенсаційними петлями), і захищені від УФ-випромінювання.

Результат:


Відсутність простоїв протягом 3 опалювальних сезонів	Зменшення втрат тепла та матеріалу	Усунення іскріння та ризику вибуху
