Стандартний EtherCAT - протокол Ethernet для технологій автоматизації управління

Що таке EtherCAT?

EtherCAT (Ethernet for Control Automation Technology) — це промисловий протокол комунікації в режимі реального часу, розроблений компанією Beckhoff Automation у 2003 році. Це одне з найшвидших і найефективніших рішень для комунікації в системах промислової автоматизації, заснованих на стандарті Ethernet. EtherCAT застосовується в різних галузях промисловості, включаючи пневматику та автоматизацію, завдяки своїй надійності, гнучкості та здатності підтримувати точні операції в режимі реального часу.

Чим відрізняється EtherCAT?

EtherCAT був розроблений з метою подолання обмежень традиційних протоколів на основі Ethernet, таких як затримки та недостатня синхронізація. Завдяки унікальній архітектурі та функціям EtherCAT пропонує:

1. Реальний час

Протокол EtherCAT дозволяє передавати дані зі швидкістю до 100 Мбіт/с, що забезпечує надзвичайно швидку обробку сигналів. Завдяки механізму «on-the-fly processing» дані обробляються без зупинки в мережевих вузлах.

2. Масштабованість і гнучкість

EtherCAT підтримує як прості, так і складні додатки, від невеликих машин до складних виробничих систем. Він може працювати в різних топологіях, таких як лінії, зірки, дерева або кільця.

3. Низька затримка

EtherCAT мінімізує затримки в передачі даних, що є ключовим для точних промислових додатків, таких як управління рухом або синхронізація приводів.

4. Синхронізація

Висока точність синхронізації (<1 мкс) робить EtherCAT ідеальним для управління пневматичними та електричними системами.

Застосування EtherCAT у промисловості

1. Промислова автоматизація

EtherCAT широко використовується в управлінні машинами, виробничими лініями та транспортними системами. Завдяки високій пропускній здатності та низьким затримкам протокол дозволяє керувати в режимі реального часу навіть найскладнішими процесами.

2. Пневматика

У пневматичних системах EtherCAT забезпечує точний контроль над приводами, клапанними островами та іншими виконавчими елементами. Швидка комунікація дозволяє:

• Точне позиціонування приводів.
• Контроль тиску та потоку в режимі реального часу.
• Синхронізація роботи багатьох пневматичних пристроїв.

3. Робототехніка

У робототехніці EtherCAT застосовується для точного керування рухом, особливо в багатоосьових системах, де синхронізація між приводами має ключове значення.

4. Автомобільна промисловість

EtherCAT використовується в системах тестування, на складальних лініях та в автоматизації автономних транспортних засобів.

Як EtherCAT підтримує рішення Festo?

Компанія Festo є лідером у галузі промислової автоматизації, пропонуючи широкий асортимент продуктів, сумісних з протоколом EtherCAT. Інтеграція EtherCAT в пристрої Festo дозволяє використовувати весь потенціал цього протоколу в сучасних системах автоматизації.

Продукти Festo, що підтримують EtherCAT

1. Клапанні острови

MPA-L, VTSA, CPX - клапанні острови Festo з інтерфейсом EtherCAT забезпечують точне управління клапанами та інтеграцію з верхніми системами.

2. Електричні приводи:

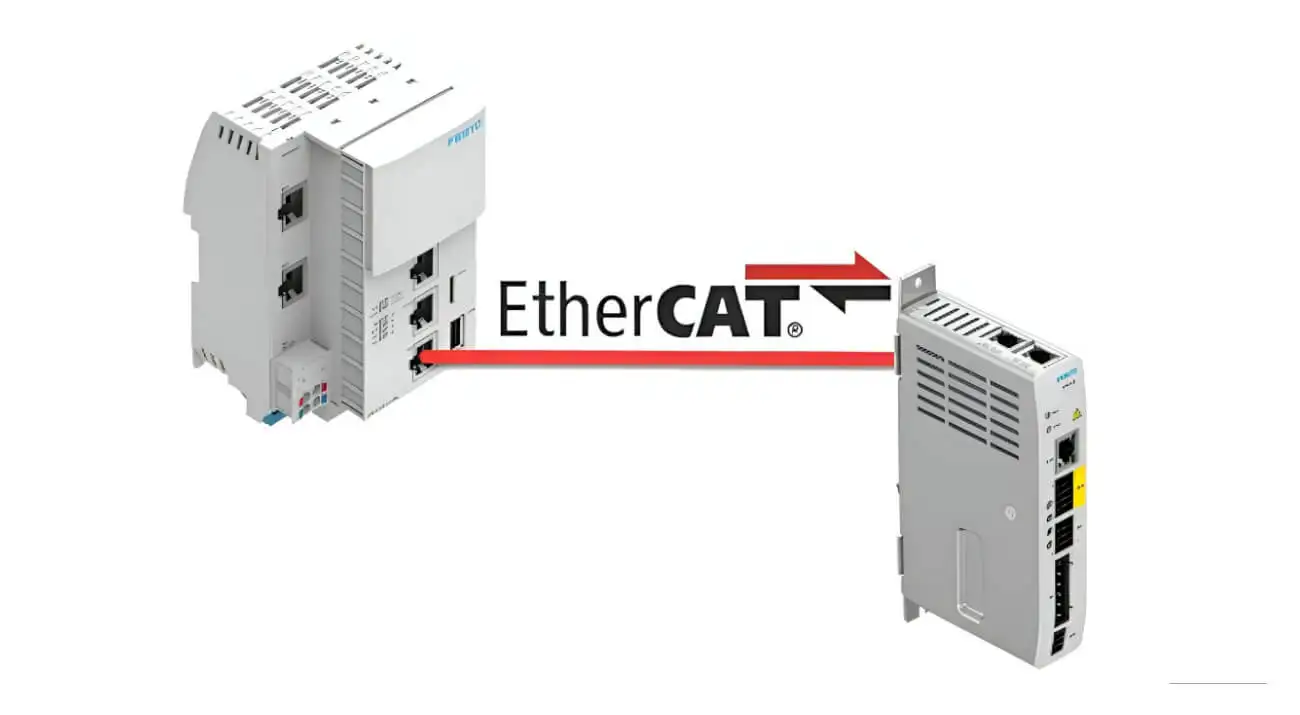

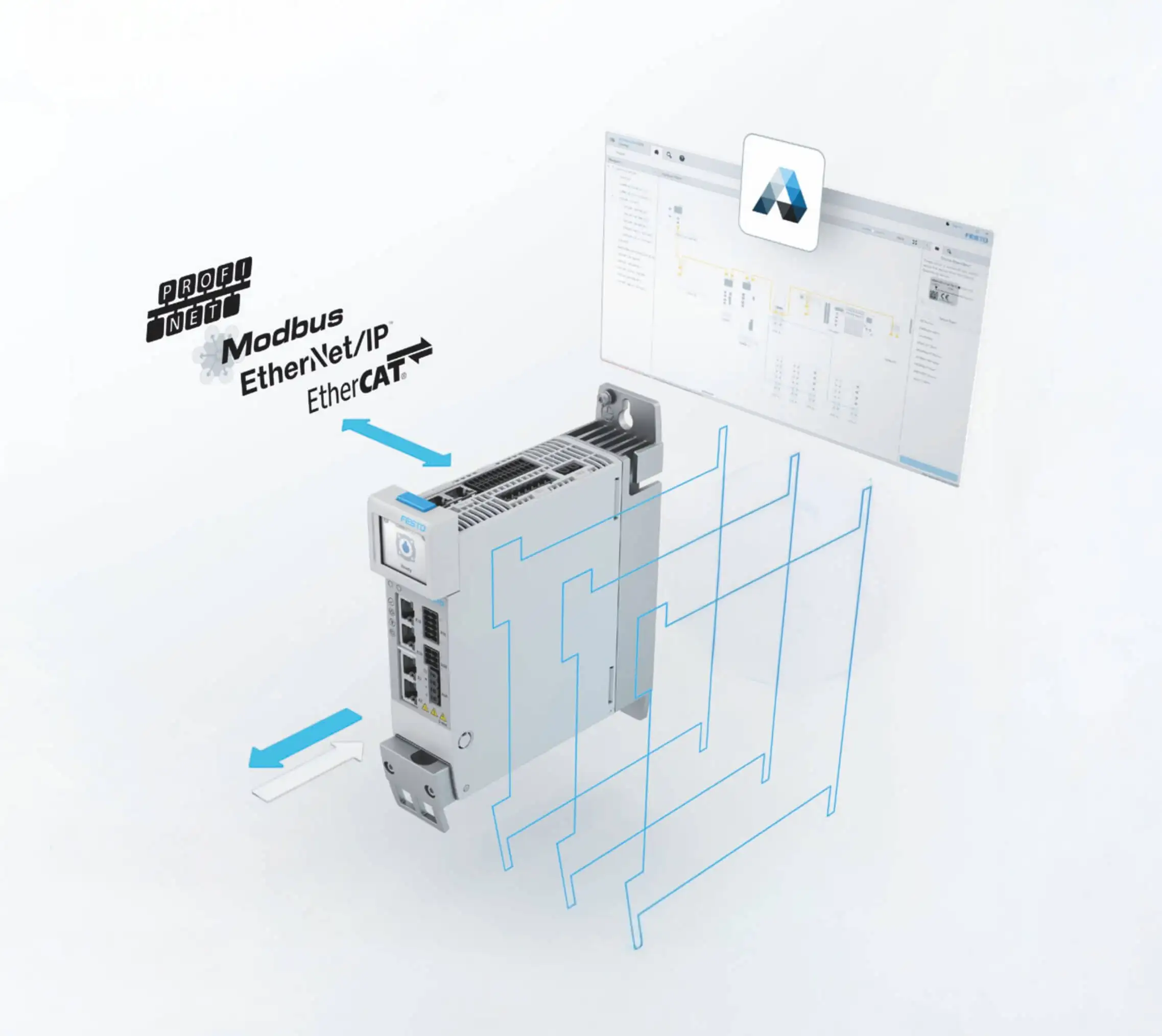

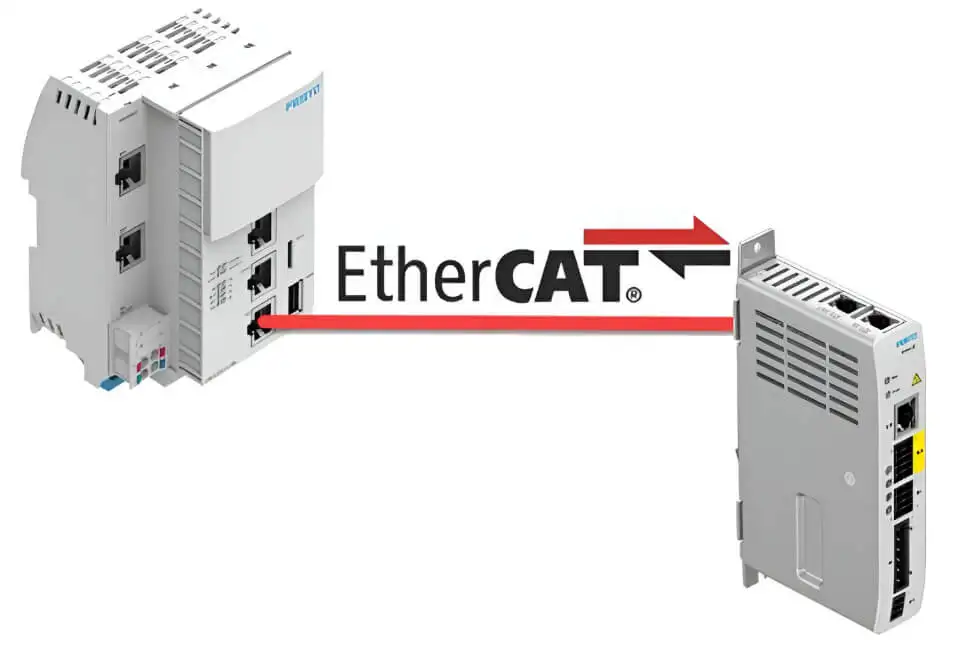

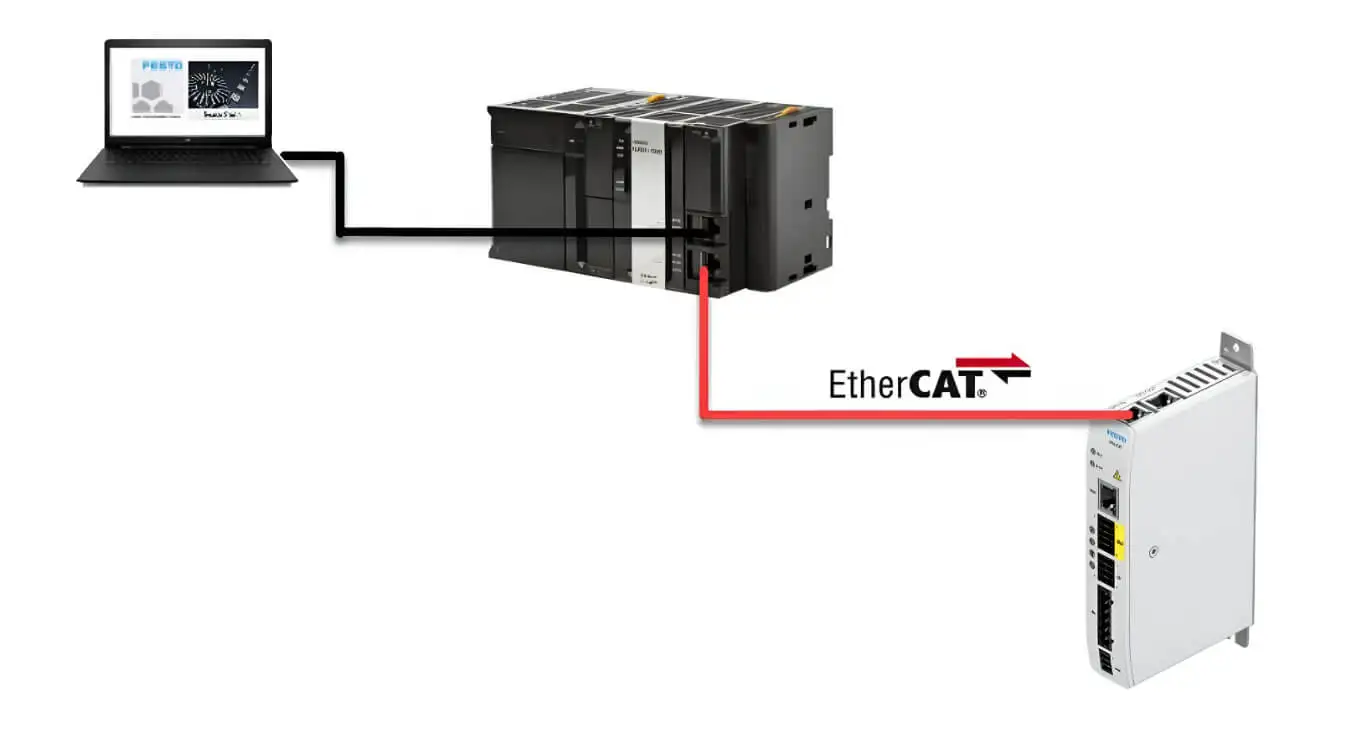

CMMT-AS, CMMO-ST — контролери приводів Festo, що використовують EtherCAT, забезпечують швидке та точне керування осями в системах автоматизації.

3. Модулі вводу/виводу:

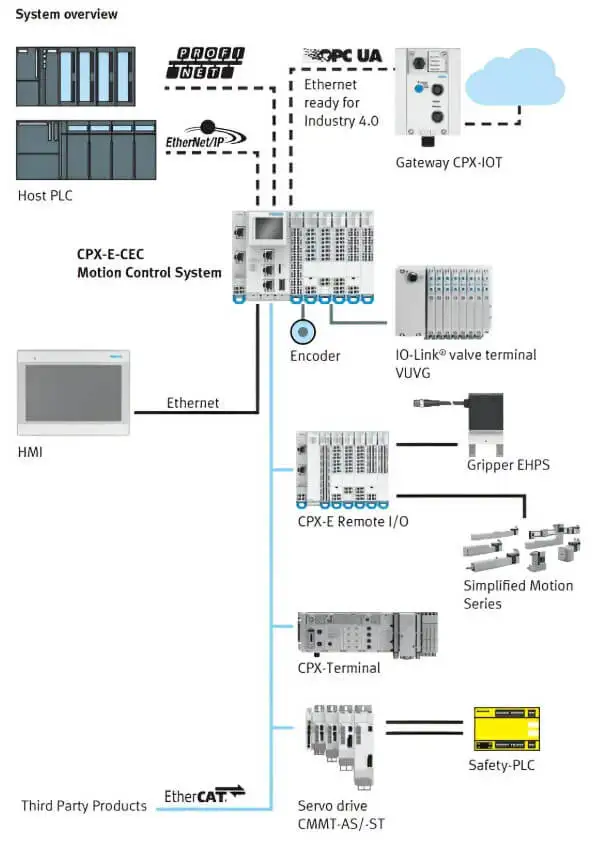

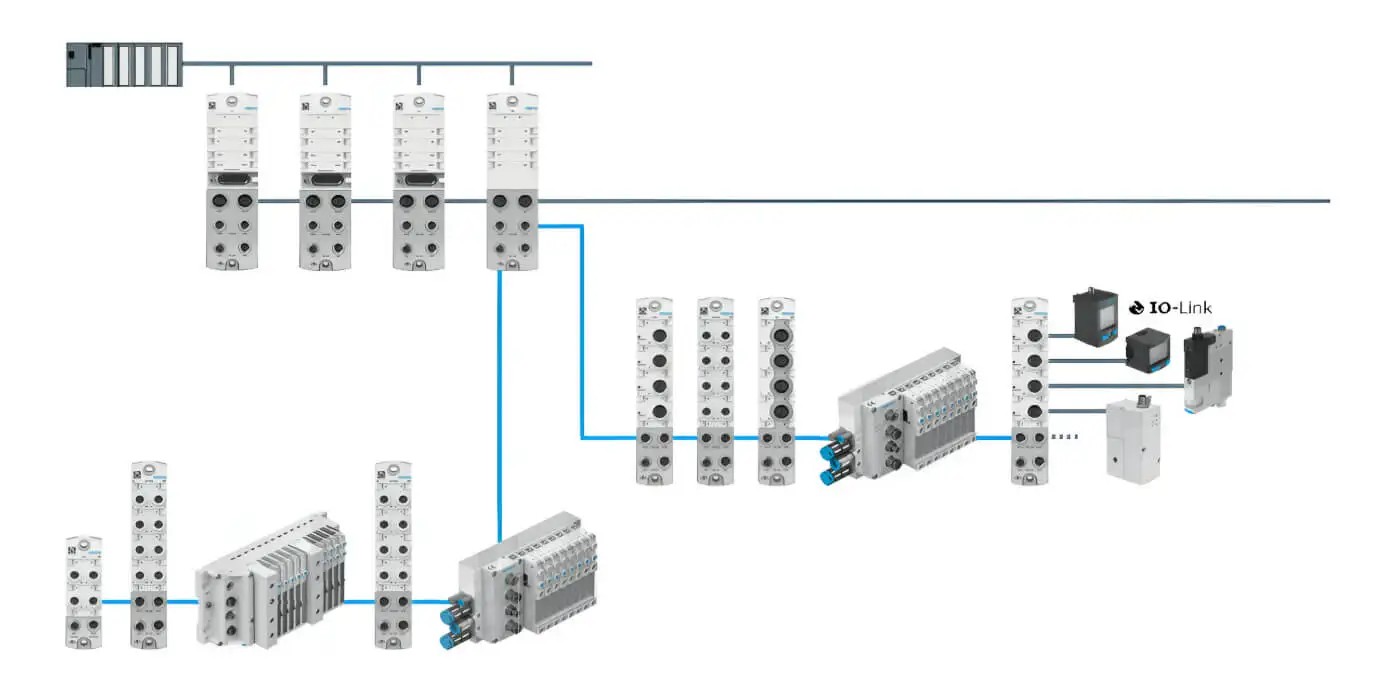

Модулі CPX-AP-I дозволяють інтегруватися з EtherCAT, забезпечуючи збір даних з датчиків і управління виконавчими елементами.

4. Пневматичні приводи:

Пневмоциліндри Festo можуть контролюватися в мережах EtherCAT, що забезпечує плавну інтеграцію з системами автоматизації. EtherCAT дозволяє точно керувати пропорційними приводами та контролювати параметри роботи в режимі реального часу.

Переваги використання EtherCAT у продуктах Festo:

• Швидка конфігурація та запуск — завдяки таким інструментам, як Festo Automation Suite, конфігурація пристроїв EtherCAT є простою та швидкою.
• Діагностика та моніторинг — продукти Festo пропонують розширені діагностичні функції, які дозволяють моніторити стан пристроїв у режимі реального часу.
• Модульність - EtherCAT дозволяє легко розширювати системи автоматизації за допомогою додаткових модулів і пристроїв Festo.

EtherCAT на практиці: приклад з участю Festo

Виклик:

Автомобільний завод потребував системи автоматизації, яка забезпечувала б точну синхронізацію руху на складальній лінії, що складалася з роботів і пневматичних пристроїв.

Рішення Festo:

• Були встановлені клапанні острови VTSA з інтерфейсом EtherCAT, які забезпечили точний контроль пневматики.
• Були впроваджені контролери приводів CMMT-AS для управління рухом роботів.
• Система була інтегрована за допомогою модулів I/O CPX, що дозволило збирати дані з датчиків і синхронізувати процеси.

Результати:

• Продуктивність складальної лінії збільшилася на 20%.
• Вдалося досягти синхронізації з точністю до мікросекунд, усунувши помилки в процесі.
• Завдяки діагностичним функціям EtherCAT і пристроїв Festo час простоїв скоротився на 30%.

Переваги EtherCAT в промисловій автоматизації з Festo

• Реальна продуктивність - EtherCAT дозволяє миттєво передавати дані, що є необхідним в системах пневматики та робототехніки.
• Гнучкість - завдяки модульності та різноманітним топологіям EtherCAT, системи Festo можуть бути легко адаптовані до конкретних потреб клієнта.
• Зниження витрат — EtherCAT усуває необхідність використання складного кабельного з'єднання, що знижує витрати на установку та обслуговування.
• Інтеграція IoT — продукти Festo, сумісні з EtherCAT, можуть бути інтегровані в системи IoT, що дозволяє здійснювати дистанційний моніторинг та управління.
