Все, що ви повинні знати про засувки!

Клапани – конструкція, типи, монтаж, принцип дії, вибір і застосування заслінок

Клапанні засувки – конструкція, типи, монтаж, принцип дії, підбір та застосування засувок

Фланцеві та міжфланцеві засувки також називаються клапанними (метеликовими) через закриваючий елемент – клапан (диск), що обертається навколо своєї осі. Це запірні клапани, що використовуються в установках з великими діаметрами або через неможливість застосування стандартних запірних клапанів кульового або грибоподібного типу. Незважаючи на те, що клапанні засувки працюють у режимі відкрити/закрити, вони мають можливість регулювання кута відкриття, а отже, контролю інтенсивності потоку середовища – тому їх можна використовувати як елемент арматури для регулювання або дроселювання потоку.



Конструкція та застосування дросельних заслінок

У заслінках елементом, що закриває та регулює потік, є диск, який обертається навколо своєї осі – у закритому положенні диск знаходиться перпендикулярно до поздовжньої осі трубопроводу, а для повного відкриття заслінки необхідно повернути диск на 90°.

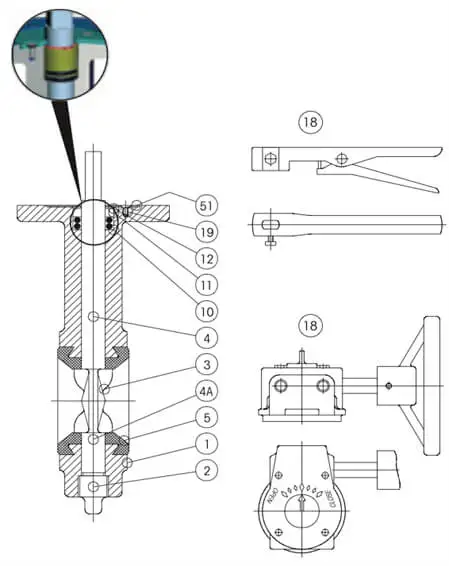

Рис. 1. Будова дросельної заслінки. 1 – корпус, 2 – втулка, 3 – диск, 4 – вал, 4A – нижній вал, 5 – кріплення, 10 – ущільнення, 11 – втулка, 12 – кільце, 19 – гвинт, 51 – шайба, 18 – ручний важіль, 18 – черв'ячна передача.

Герметичність в дросельній заслінці досягається за допомогою ущільнення диска – найчастіше це гумові ущільнення: NBR для повітря та стічних вод і EPDM для води. Для більш агресивних середовищ можна використовувати ущільнення з силікону, вітону (FPM), тефлону і навіть метал/метал для дуже вимогливих застосувань.

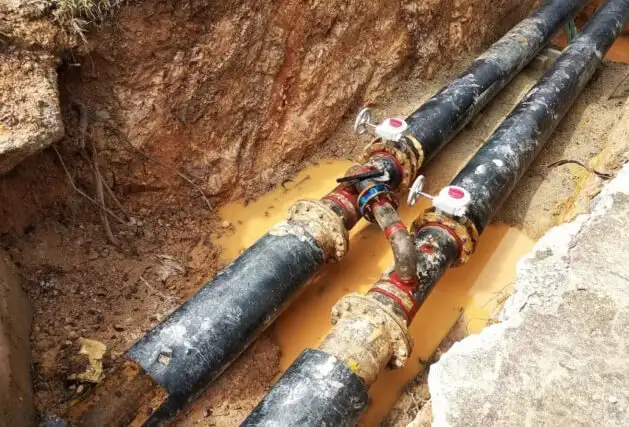

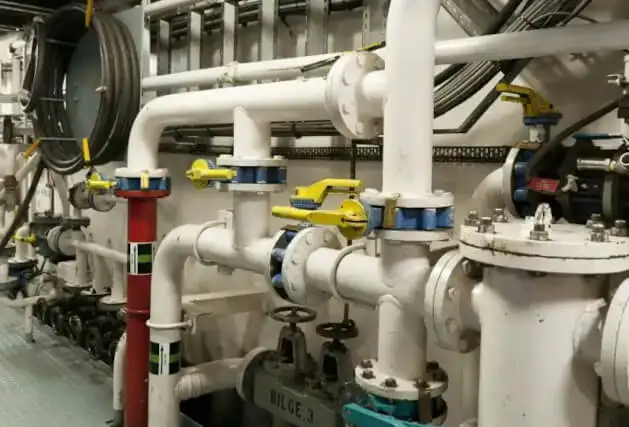

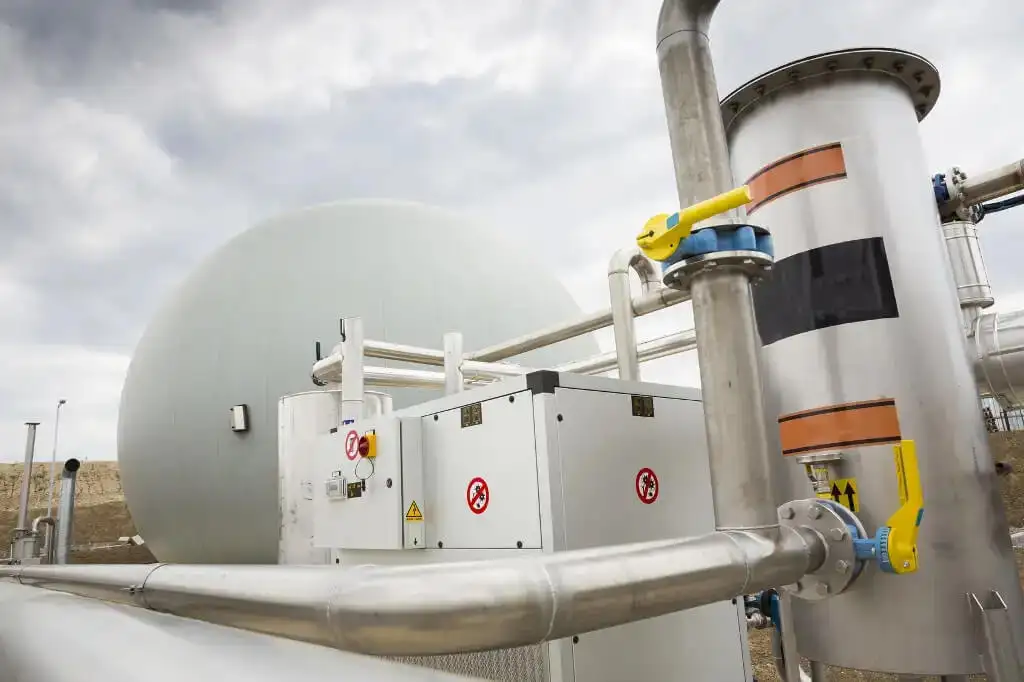

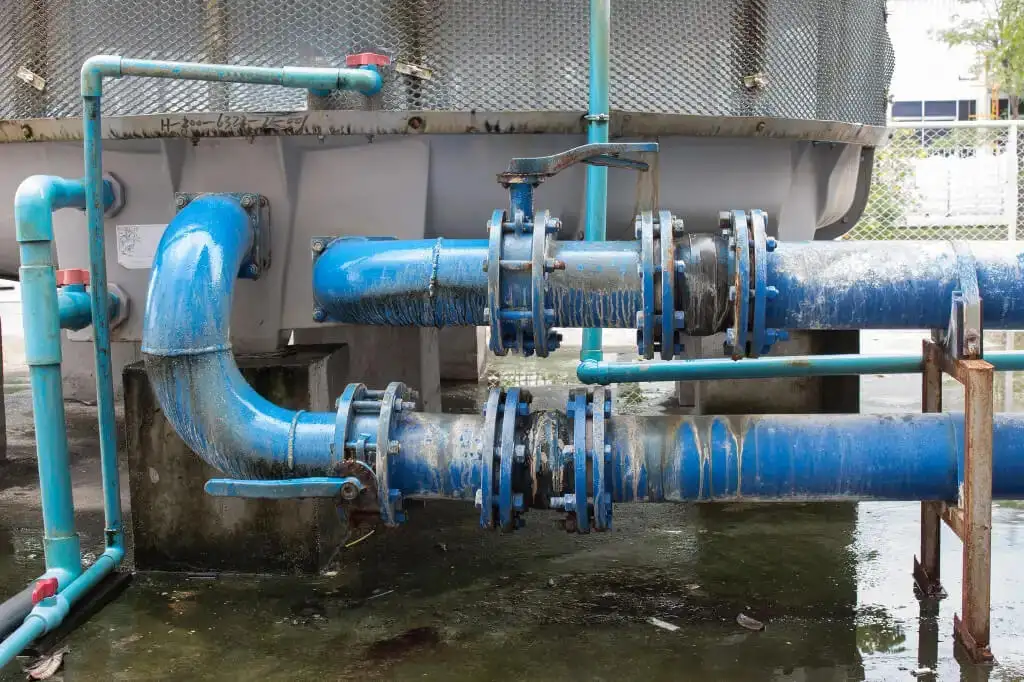

Завдяки легкій і міцній конструкції, а також короткій довжині в поєднанні з великим діапазоном діаметрів, засувки мають низькі витрати на обслуговування і ремонт. Їх можна встановлювати як у горизонтальному, так і у вертикальному та похилому положенні. Більше того, дросельні клапани без перешкод застосовуються на коротких ділянках установки, а також їх можна легко автоматизувати, обладнавши приводами для клапанів. Широкий діапазон робочих тисків і температур, а також можливість застосування з рідкими та газовими середовищами впливає на високу популярність дросельних клапанів. У промислових установках вони найчастіше використовуються в пневматичних, опалювальних та водопровідно-каналізаційних системах. Крім того, вони дуже популярні в паливній, хімічній, харчовій, будівельній та металургійній промисловості. Дросельні заслінки також застосовуються в галузях промисловості, де необхідні сертифікати тиску, PZH та ATEX.

Популярним рішенням в асортименті ПНЕВМАТ є дросельні заслінки серії Flowmatik, які ідеально підходять для найпопулярніших установок в промисловості, таких як системи повітря та води. Хороша якість та надійне виконання, а головне доступність зі складу, роблять їх бестселером в асортименті нашої компанії!

Види заслінок

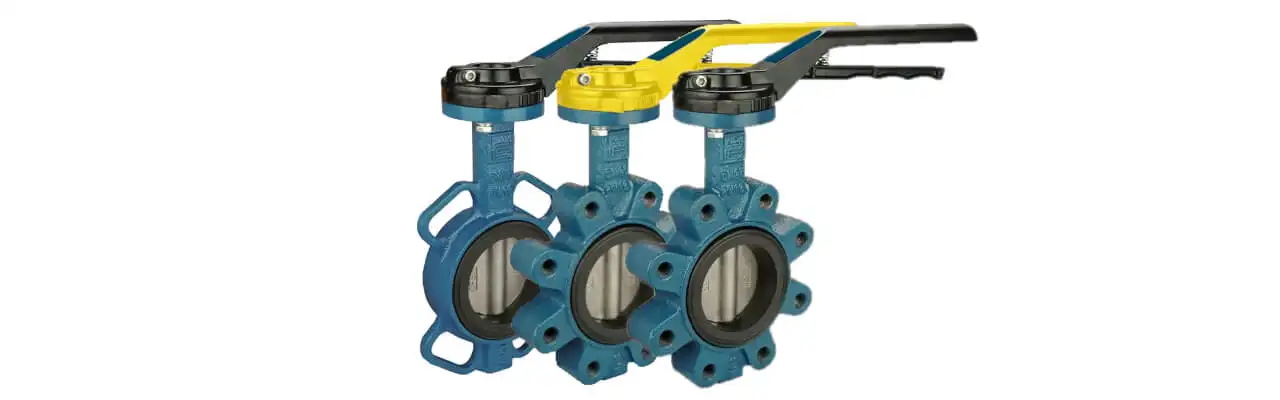

Клапанні заслінки бувають різних типів конструкції, що залежить від типу з'єднання клапанів з трубопроводом. Можна виділити 3 типи кріплень:

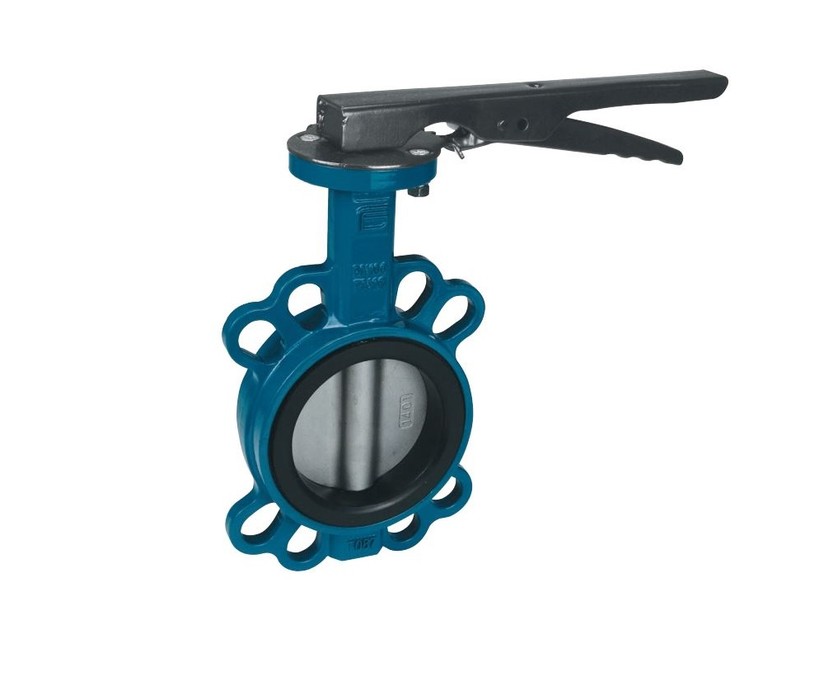

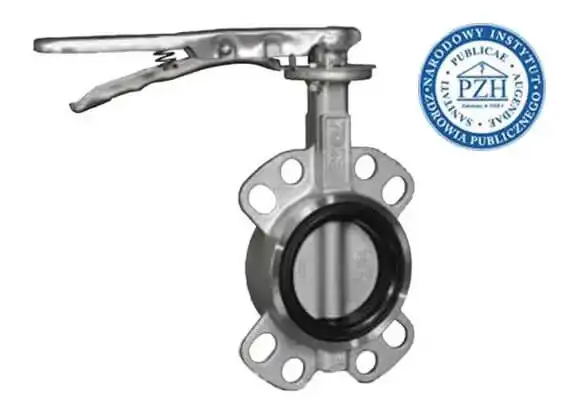

• Міжфланцеве - типу WAFER - встановлюється між фланцями, прикладом цього є клапанні заслінки ECONO

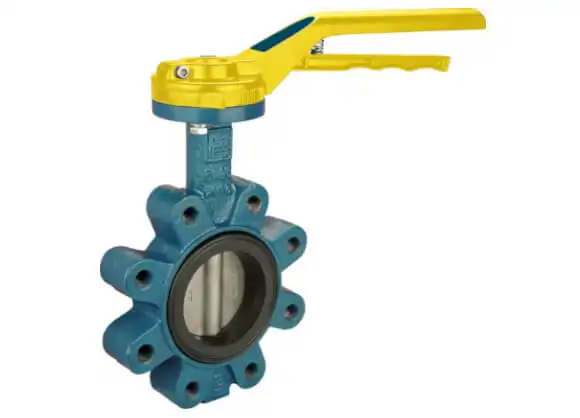

• Міжфланцеве з вушками - типу LUG - встановлюється до фланця труби окремими гвинтами. ПРИКЛАДОМ будуть клапани THESIS
• Фланцеве

Окремим фактором, що відрізняє конструкцію заслінок, є розташування диска. З огляду на цю особливість конструкції клапанів, також розрізняють 3 типи конструкцій:

• Центричне – вал проходить через центр диска – це найпоширеніше і найпростіше конструктивне рішення

• Подвійно ексцентрична – вал у конструкції зміщений відносно осі диска (є його хордою, а не діаметром) та відносно напрямку потоку (знаходиться за диском)
• Потрійно ексцентрична – додатково зміщена в конструкції вісь поверхні ущільнення

Принцип дії та монтаж засувок

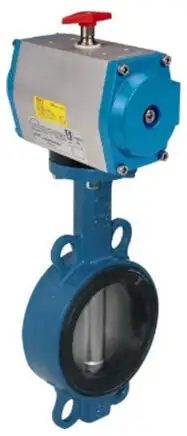

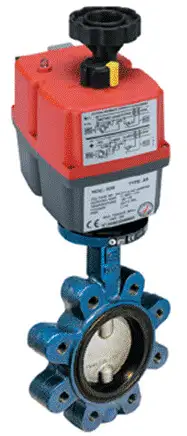

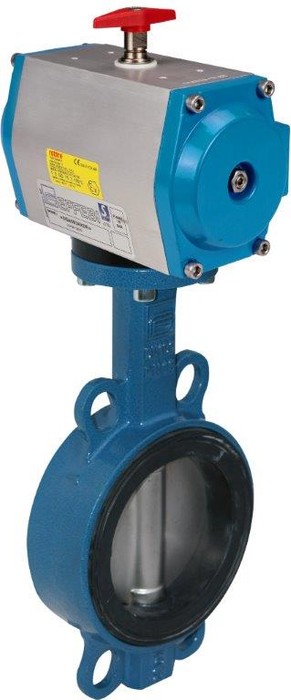

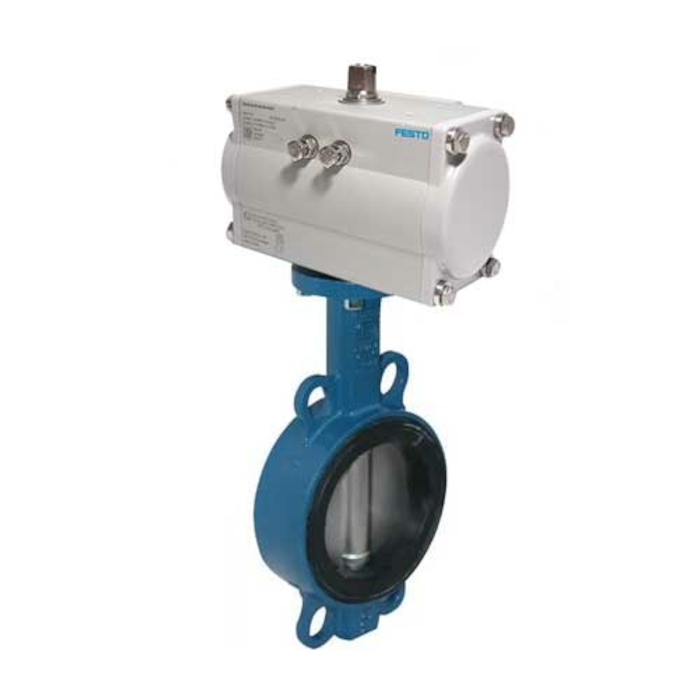

Принцип дії дросельних клапанів не є складним – диск обертається на валу, який з одного боку з'єднаний з корпусом підшипником, а другий кінець проходить через корпус дросельної заслінки і з'єднується з системою управління – це ручний важіль (для великих діаметрів найчастіше використовується черв'ячна передача) або привід. Приводи є популярним рішенням для автоматизації, що застосовується в установках з клапанами-заслінками. В асортименті ПНЕВМАТ є автоматизовані клапани-заслінки, доступні зі складу як в пневматичному, так і в електричному виконанні:



Однією з інших переваг дросельних заслінок є низький перепад тиску. Щодо тиску, слід пам'ятати, що заслінка клапана завжди знаходиться в потоці і тому перепад тиску безпосередньо впливає на потік в залежності від ступеня відкриття клапана. Це може призвести до таких явищ, як: задушення потоку і кавітація. Робота клапанів в умовах кавітації може призвести до серйозних пошкоджень ущільнень і диска або навіть корпусу клапана. Тому рекомендується перевіряти значення потоку і падіння тиску, якщо клапан буде працювати в неповному відкритому положенні з метою дроселювання потоку.

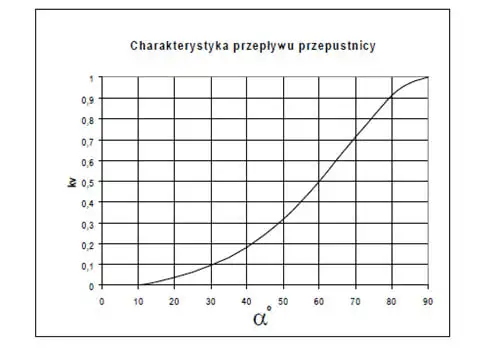

Рис. 2. Характеристика потоку для дросельних заслінок

Клапанні заслінки мають характеристику потоку, близьку до постійної, в діапазоні кутів відкриття від 0° до 60° (рис. 2). В результаті вони підходять для установок, де відбуваються великі зміни інтенсивності потоку та змінні перепади тиску.

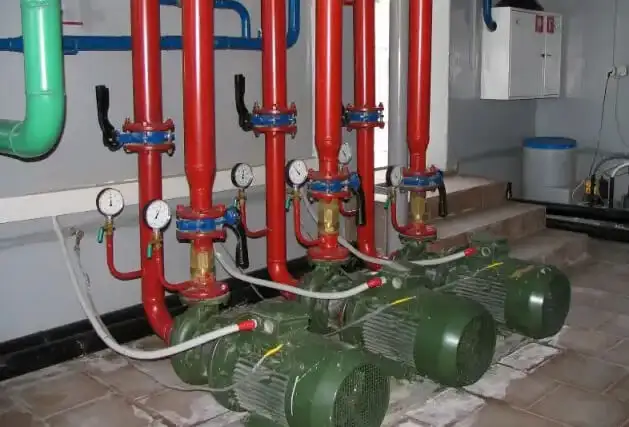

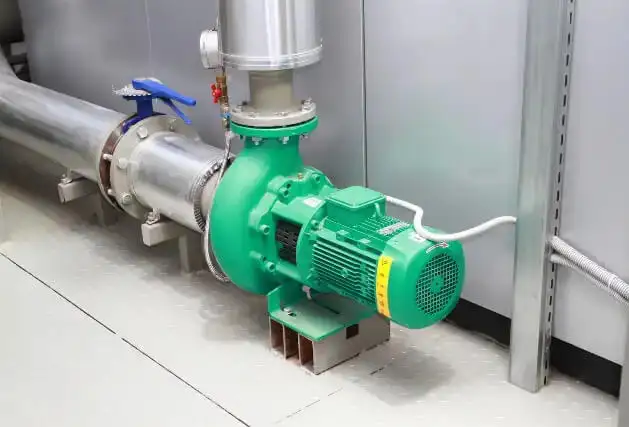

Однак недоліком клапанів є головним чином конструкція кріплення диска – його ущільнення є елементом клапана, який найшвидше зношується при частих циклах роботи і призводить до негерметичності. Окремі моделі клапанів мають можливість заміни ущільнення диска. Крім того, рух метелика, тобто диска, чутливий до бурхливого потоку середовища – тому клапани не слід встановлювати поблизу таких пристроїв, які можуть бути джерелом турбулентності, наприклад, насосів.

Вибір дросельної заслінки, як і більшості запірних клапанів, базується головним чином на технологічних вимогах установки, які корелюють з матеріалом, з якого виготовлений клапан – один тип застосовується у водопровідних системах, а інший – у хімічній промисловості. Призначення заслінки є ключовим фактором при її виборі.

Вибір амортизаторів

Параметри, які слід враховувати при виборі правильних клапанів, це:

• діаметр і пропускна здатність клапана
• матеріал корпусу та диска, а також матеріал ущільнення
• крутний момент клапана
• тип середовища та його тиск
• робоча та навколишня температура
• тип контролю
• можливість налаштування кінцевих положень та встановлення кінцевих вимикачів
• антикорозійний захист
• місце збору



Додаткове обладнання для пневматичних приводів є широко розвиненим напрямком промислової арматури в асортименті ПНЕВМАТ. Доступне додаткове обладнання, яке найчастіше використовується в комплекті з пневматичними приводами:

• Позиціонер (пневматичний або електропневматичний)
• Кінцеві вимикачіa
• Розподільний клапан типу NAMUR  (пневматичний або електропневматичний)
• Аварійний ручний привід



Підсумовуючи, можна сказати, що дросельні заслінки є функціональним та економічним рішенням. На їхню популярність безперечно впливає широкий спектр застосування. Міцна конструкція, невелика вага порівняно з діаметром з'єднання та ергономічна конструкція роблять дросельні заслінки безперечними лідерами на промислових установках!

При виборі клапана, приводу та специфікації обладнання слід, перш за все, керуватися вказівками виробника щодо заданих параметрів та купувати обладнання у перевірених постачальників, таких як ПНЕВМАТ, який має широкий асортимент продукції з цієї групи клапанів.
