Як влаштований кульовий клапан?

Конструкція кульового клапана

Історія кульових клапанів не є довгою (у порівнянні з іншими клапанами). Перші конструкції цього типу були побудовані наприкінці XIX століття, а їх масове застосування в промисловості датується другою половиною XX століття. Швидкий розвиток кульових клапанів тісно пов'язаний із застосуванням для ущільнення найпопулярнішого матеріалу, яким є тефлон – PTFE. До сьогодні тефлон є найчастіше використовуваним і найбільш універсальним ущільненням кулі в клапанах.

Кульові клапани складаються з декількох основних елементів, а саме:

корпус клапана (зазвичай металевий, з латуні, вуглецевої або нержавіючої сталі),
куля (з хромованої латуні або нержавіючої сталі),
ущільнення кулі (найчастіше з тефлону, розташоване між кулею і корпусом),
шток (металевий елемент, що з'єднує за допомогою фігурного з'єднання кулю з виконавчим елементом – ручкою або приводом),
ущільнення штока (що запобігає витоку середовища через шток. У простих клапанах вони можуть складатися з одного ущільнювального кільця, а в динамічних багатоущільнювальних системах, таких як DSS4R, як на фотографії нижче),
сальника (регульований елемент, що запобігає витоку між рухомою частиною та корпусом. Має просту конструкцію та поступову сигналізацію зносу. За допомогою регулювання ми також можемо усунути витік),
виконавчого елемента (важеля для ручного перемикання або пневматичного чи електричного приводу).

Схема будови кульового клапана у розрізі з маркуванням основних елементів: корпус, куля (запірний елемент), шток, ущільнення штока, сальник та ручка. Наочний посібник для розуміння конструкції кульового клапана.

Монтаж за типом підключення клапана:

двоходові (відсічні) – клапани, в яких ми відсікаємо потік, наприклад, води до пральної машини. Середовище в них одним шляхом входить у клапан, а іншим виходить, і цей потік ми можемо заблокувати

Кольорова схема двоходового (двонаправленого) кульового клапана у поперечному розрізі. Збільшений фрагмент праворуч деталізує конструкцію штока та вузла ущільнення. Схема показує принцип роботи стандартного крана.

три дорожні (змішувальні, регулювальні, перемикальні, з повітровідведенням) – за допомогою яких ми можемо змінити напрямок потоку або змішати дві рідини в один потік

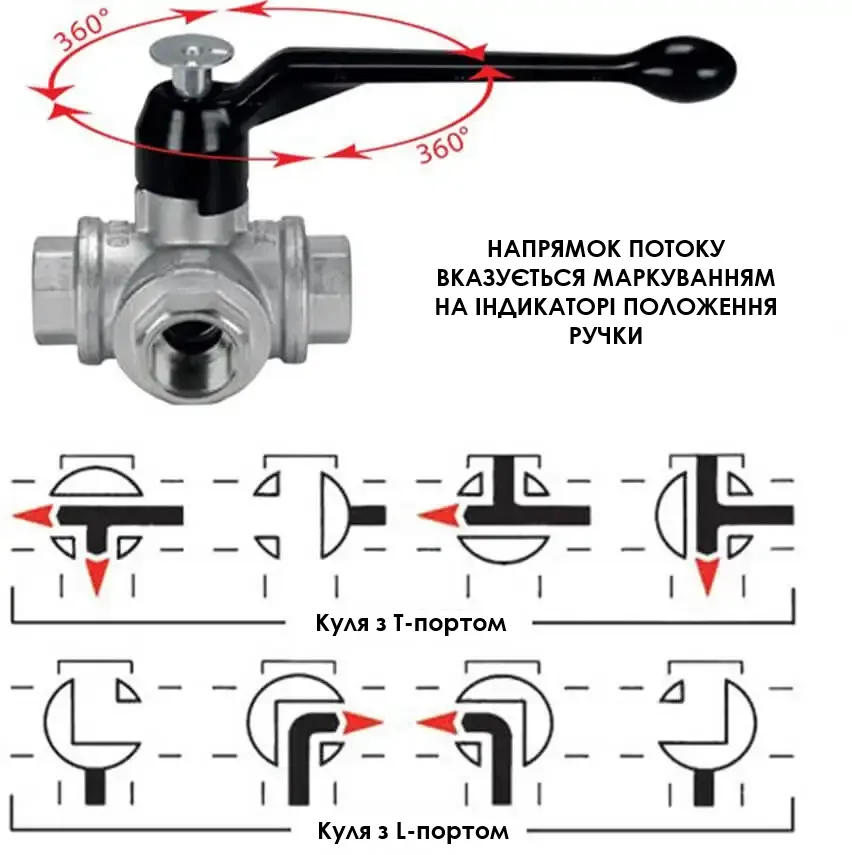

Зображення триходового кульового клапана з ручкою, що обертається на 360°, та схемами можливих положень перекриття/перемикання потоку. Показано два типи куль: з Т-подібним та L-подібним отвором, ілюструючи їх різні режими роботи та перенаправлення потоку рідини.

чотиришляхові - (зустрічаються досить рідко).

Схематичне зображення внутрішнього запірного елемента (кулі) чотириходового кульового клапана, що демонструє його унікальну форму для перемикання або змішування потоків між чотирма портами. Графічне представлення принципу роботи.
