З чого зробити пневматичну установку? Матеріали для установки стисненого повітря

Види матеріалів у системах стисненого повітря

Більшість виробничих підприємств, в більшій чи меншій мірі, потребують стисненого повітря для виробничих цілей.

Окрім гнучких трубопроводів, швидкороз'ємних з'єднань, блоків підготовки повітря (де це необхідно), ключовим елементом є правильне планування маршрутів та підбір відповідних діаметрів головної магістралі та траверсів трубопроводів стисненого повітря. Про правильний підбір установки стисненого повітря ви дізнаєтеся в іншій статті.

Установки стисненого повітря виготовляються з різних матеріалів. Їх вибір залежить від специфіки конкретного підприємства, але в більшій мірі від орієнтації інвестора на витрати на будівництво установки. Однак слід пам'ятати, що це не завжди означає низькі витрати на подальшу експлуатацію.

Матеріали, з яких можуть бути виготовлені мережі стисненого повітря:

• чорна сталь (товстостінна),
• сталь, затиснута з обох боків, оцинкована,
• нержавіюча сталь,
• пластик.

Іноді зустрічаються також установки, виготовлені з труб для підключення до холодної води.

У випадку чорної сталі головним недоліком є необхідність з'єднання елементів за допомогою зварювання. Товсті стінки елементів роблять вагу цієї установки досить значною (наприклад, труба DN150 довжиною 6 м важить близько 150 кг). Будь-яка модернізація пов'язана з необхідністю звернення до монтажної компанії. Найголовніше, що така установка з часом піддається корозії.

Затискна сталь — це матеріал, який замінює чорну сталь. В установках стисненого повітря вона використовується переважно у вигляді сталі з двостороннім цинкуванням або нержавіючої сталі. Вона базується на тонкостінних трубах, однак використовується тільки для діаметрів до DN100. Хоча з'єднання полягає в затисканні з'єднувача на трубі, як і у випадку звареної сталі, її модернізація є проблематичною. Крім того, якщо ми не знаємо розташування виробничих машин, необхідно встановити перехідні трійники (відводи).

Іншим матеріалом, що використовується в установках стисненого повітря (на даний момент найвигіднішим за ціною). Його з'єднання здійснюється шляхом зварювання елементів (у більших діаметрах зварювання здійснюється встик). Окрім проблематичної модифікації, слід звернути увагу на щільне кріплення прокладеної установки, щоб запобігти можливому виникненню хвилювання трубопроводів, спричиненого великим коефіцієнтом розширення.

Альтернативою вищеописаним матеріалам є системи, що суворо застосовуються для транспортування стисненого повітря, вакууму та інертних газів. Вони базуються на тонкостінних алюмінієвих трубах, які є легкими, простими в обробці та не піддаються корозії. Прикладом є система Infinity, яка має широкий діапазон діаметрів від D20 до D168.

Великою перевагою системи Infinity є простота і швидкість монтажу. Єдині інструменти, необхідні для установки, це зварювальний апарат і обрізувач. Монтаж при діаметрах D20-D40 полягає в з'єднанні труби з муфтами за допомогою так званого «штекера». При діаметрі в межах D50-D63 необхідно лише затягнути контргайку з'єднувача з відповідним моментом, використовуючи ключ. У разі діаметрів D80-D168 достатньо затягнути гвинти. Всі з'єднувачі системи Infinity, незалежно від діаметра, оснащені монтажними гніздами для труб, завдяки чому не потрібно використовувати додаткові елементи.

Для алюмінію коефіцієнт абсолютної шорсткості становить k=0,01 мм, що в порівнянні зі сталевими трубами k=0,15 мм призводить до зменшення опору тертя.

Система Infinity є на 100% модифікованою, а демонтовані з'єднання можна використовувати повторно, що неможливо у випадку зварних, обтискних або зварених систем. Ще однією важливою особливістю є можливість виконання відводів до точок відбору за допомогою перехідних трійників з запатентованою розділовою вставкою, яка запобігає потраплянню конденсату до приймачів і дозволяє виконати відвід без необхідності використання так званих «лебединих шийок», що значно зменшує витрати та час монтажу.

У разі необхідності розширення існуючої установки про додаткові точки відбору, система Infinity пропонує так звані затискні з'єднувачі, які дозволяють виконати додаткові відводи на працюючій установці, що знаходиться під тиском.

Однак найважливішими аспектами установки в алюмінієвій системі Infinity є 10-річна гарантія на складові елементи системи та той факт, що вона не піддається корозії, завдяки чому до приймачів протягом усього терміну експлуатації подається чисте повітря під відповідним тиском.

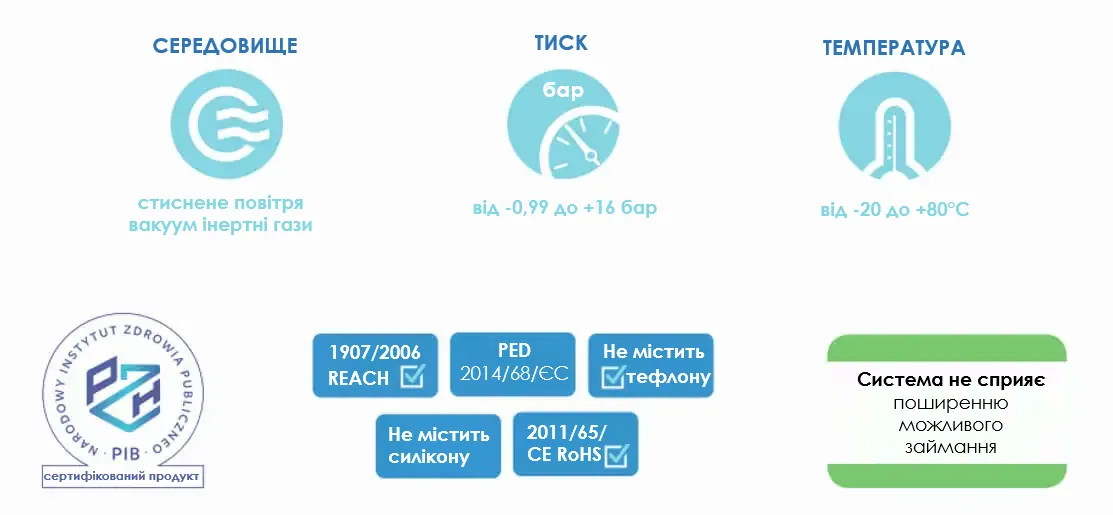

Повна система Infinity проста в монтажі, має 10-річну гарантію, гігієнічний сертифікат, вибір труб діаметром до 168 мм. У ПНЕВМАТ. ви також можете скористатися послугами з проектування та виконання установок стисненого повітря.
