Теорія Гука – основа законів механіки

Закон Гука в пневматиці та промисловості – теорія, практика, застосування

Закон Гука — це один з фундаментальних законів механіки, який описує залежність між силою та пружною деформацією матеріалу. Хоча спочатку він стосувався пружин і твердих тіл, його принципи та наслідки мають велике значення також у світі промислової пневматики. Розуміння того, як матеріали поводяться під впливом напружень, є ключовим для проектування та експлуатації пневматичних систем — від силових приводів, ущільнень до шлангів та еластичних елементів.

Що таке закон Гука?

Закон Гука, сформульований Робертом Гуком у XVII столітті, гласить:

«Деформація пружного тіла прямо пропорційна силі, що на нього діє, доки не буде перевищено межу пружності матеріалу».

У математичному вираженні:

F = k ⋅ Δ x

де:

F – сила, що діє на тіло [Н],

k – коефіцієнт пружності (жорсткості) [Н/м],

Δx – деформація (подовження або скорочення) [м].

Закон Гука в контексті пневматики

Хоча пневматика базується на стисненому повітрі, майже кожен елемент пневматичної системи містить компоненти, що підпадають під дію закону Гука:

• Пружини в силових циліндрах – забезпечують повернення поршня у вихідне положення.

• Еластомерні ущільнення – гумові кільця, які деформуються під впливом тиску.
• Сильфони та мембрани – використовуються в пропорційних клапанах, регуляторах тиску.
• Пневматичні шланги – які під впливом тиску розширюються та скорочуються.

Деформація цих елементів має ключове значення для:

• точності рухів приводу
• герметичності системи
• швидкості реакції клапанів
• довговічності установки.

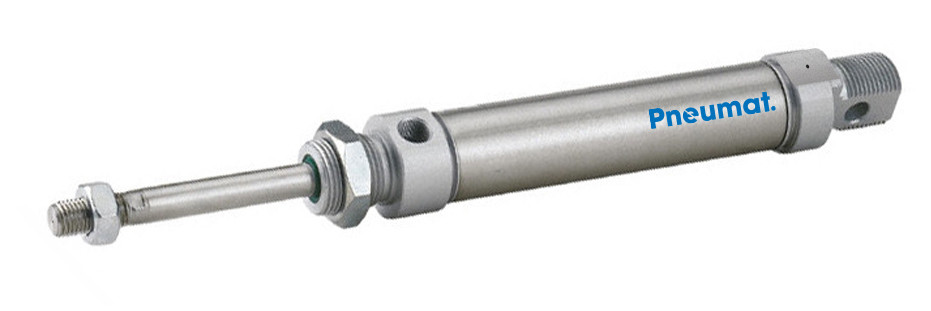

Приклад: пружини в пневматичних циліндрах

Візьмемо пневмоциліндр односторонньої дії, в якому пружина відповідає за повернення поршня після вимкнення тиску. Сила пружини обчислюється за формулою Гука:

F = k ⋅ Δ x

Якщо пружина має коефіцієнт жорсткості k=500 Н/м і стискається на 20 мм, то сила, що генерується, дорівнює:

F = 500 ⋅ 0,02 = 10 N

Саме ця сила визначає, чи повернеться поршень у вихідне положення, подолавши опір тертя, ущільнень або навантажень.

Закон Гука та еластомерні матеріали в пневматиці

Закон Гука також діє у випадку еластомерів (наприклад, гуми NBR, EPDM, FKM), що використовуються в пневматиці. Прикладом є ущільнювачі та поршневі кільця, які під впливом тиску деформуються, забезпечуючи герметичність. Проектувальники повинні знати модуль пружності матеріалу, щоб:

• уникнути надмірного стиснення ущільнювачів,
• мінімізувати тертя,
• забезпечити стійкість матеріалу до втоми.

Для еластомерів закон Гука застосовується в обмеженому діапазоні. Після перевищення певної деформації матеріал входить в область пластичних деформацій, що призводить до постійних деформацій – ключового питання в експлуатації промислової пневматики.

Значення закону Гука для високонапірної пневматики

У системах стисненого повітря, де тиск може досягати декількох барів (або вище в спеціалізованих застосуваннях), всі елементи конструкції повинні витримувати навантаження. Принципи закону Гука допомагають передбачити:

• розтягування труб і трубопроводів,
• деформації конструктивних елементів,
• зміни об'єму в напірних камерах,
• вплив напружень на термін служби компонентів.

Закон Гука та гасіння вібрацій і шуму

В промисловій пневматиці часто зустрічається проблема вібрацій і шуму – особливо при високих швидкостях потоку або швидких робочих циклах. Пружини та еластомери діють тут як гасники вібрацій. Знання їх характеристик пружності (закон Гука) дозволяє підібрати:

• відповідну твердість матеріалів
• глушники шуму
• антивібраційні елементи

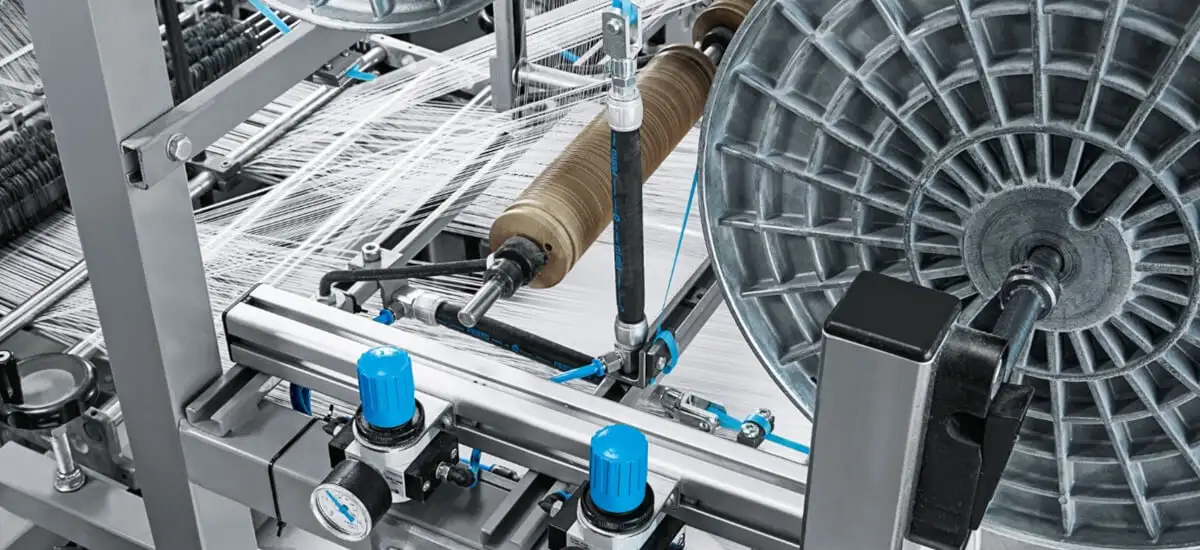

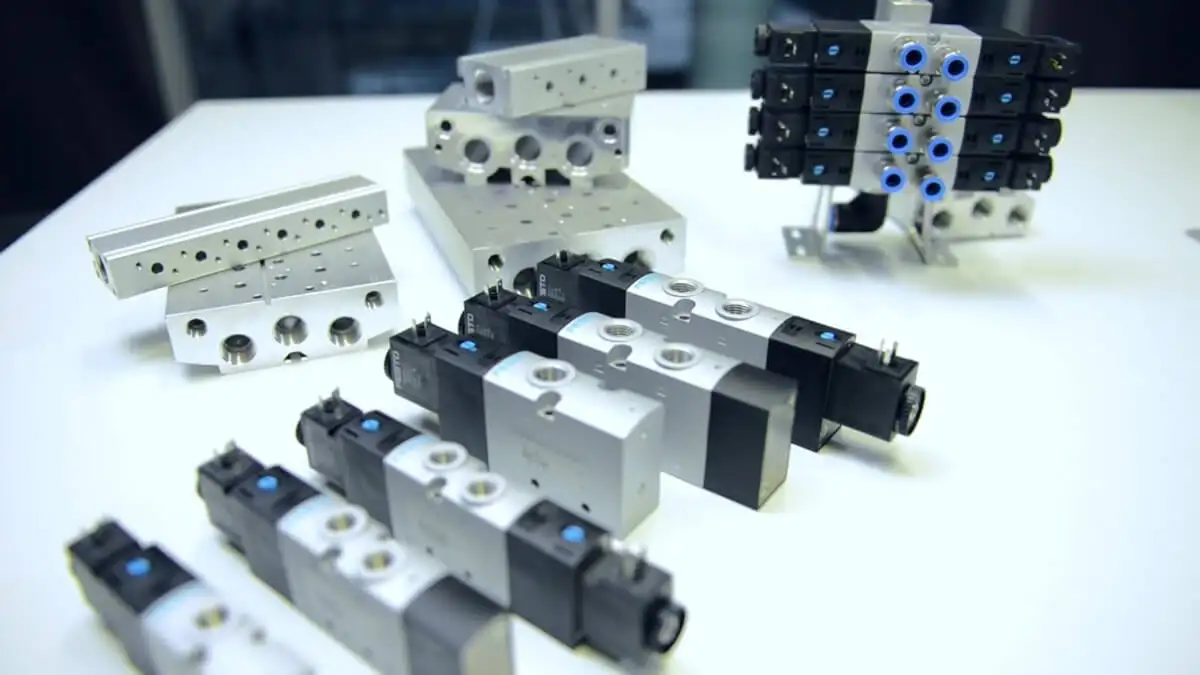

Роль закону Гука в проектуванні клапанів

Пневматичні клапани (наприклад, розподільні, редукційні, пропорційні) часто містять:

• пружини, що притискають гнізда клапанів,
• мембрани, що деформуються під впливом тиску,
• сильфони, що змінюють об'єм.

Їхні робочі параметри залежать від пружності цих елементів. Занадто м'яка пружина може не закрити клапан, занадто жорстка – вимагати більш високого тиску для перемикання.

Приклад з промисловості: пропорційні клапани Festo

Компанія Festo, лідер у галузі пневматики, пропонує пропорційні клапани, які завдяки точно підібраним мембранам і пружинам можуть плавно регулювати потік повітря. При їх проектуванні враховуються:

• постійна пружність елементів,
• деформація матеріалів в залежності від тиску,
• втомна толерантність пружин.

Завдяки цьому ці клапани гарантують стабільне і точне регулювання потоку, що є ключовим в промисловій автоматиці.

Проблеми, що виникають через неврахування закону Гука

Недотримання принципів закону Гука в пневматиці може призвести до:

• витоків, спричинених постійною деформацією ущільнень

• неправильної роботи приводів (занадто мала сила повернення пружин),
• втоми матеріалу та передчасних поломок,
• нестабільності робочих параметрів систем управління.

Закон Гука в промисловій практиці

На практиці інженери використовують закон Гука під час:

• розрахунку сил, необхідних для перемикання клапанів,
• проектування систем демпфірування,
• підбору матеріалів для ущільнень,
• конструювання пневматичних приводів з певною силою і ходом.
