Число Маха (M) — формула, определение, примеры

Число Маха (M) в пневматике и промышленности – значение, применение и инженерные последствия

Число Маха (обозначается как M) – это один из ключевых параметров, описывающих движение газов, имеющее особое значение в промышленной пневматике, где мы работаем со сжатым воздухом и другими газовыми средами в широком диапазоне скоростей. Хотя это понятие ассоциируется преимущественно с авиацией и аэродинамикой, на самом деле оно имеет огромное значение в пневматических установках, системах сжатого воздуха и промышленных процессах.

Понимание числа Маха позволяет проектировать более эффективные, безопасные и энергоэффективные системы – что непосредственно приводит к уменьшению потерь давления, снижению шума и повышению долговечности компонентов.

Определение числа Маха

Число Маха – это отношение скорости потока газа к локальной скорости звука в этом газе:

M = v/a

где:

v — скорость потока газа [м/с]
a — скорость звука в данной среде [м/с]

Физическая интерпретация

Значение числа Маха позволяет классифицировать поток:

В промышленной пневматике особенно важен диапазон M ≈ 1, т.е. так называемый критический поток.

Значение числа Маха в пневматике

1. Критический поток и дросселирование потока

В пневматических установках часто возникают ситуации, когда поток достигает критического состояния – то есть скорость газа в сужении (например, сопле, клапане, быстроразъемном соединении) достигает скорости звука.

Последствия:

дальнейшее увеличение перепада давления не увеличивает массовый поток
возникает так называемое дросселирование потока (choking flow)
ограничение производительности системы

Это явление имеет огромное значение при:

подбор пневматических клапанов
проектирование систем распределения сжатого воздуха
анализ потоков в трубопроводах и арматуре

Диапазон М	Тип потока	Характерный
M < 0,3	дозвуковой (несжимаемый)	не наблюдается существенных эффектов сжимаемости
0,3 < M < 0,8	дозвуковой сжимаемый	заметные изменения плотности
М ≈ 1	критический (звуковой) поток	достижение скорости звука
М > 1	сверхзвуковой	ударные волны, внезапные изменения параметров

2. Потери давления и энергоэффективность

С ростом числа Маха увеличиваются:

потери энергии
турбулентность
сопротивление потоку

На практике это означает:

большее потребление энергии компрессорами
снижение эффективности всей системы
риск нехватки воздуха в конце установки

Поэтому в профессиональных пневматических установках стремятся поддерживать поток в диапазоне M < 0,3–0,5.

3. Шум и вибрация

Потоки с высоким числом Маха вызывают:

аэродинамический шум
вибрацию установки
ускоренный износ компонентов

Особенно это касается:

клапанов быстрого выпуска воздуха
выпускных сопел
шумотушителей

4. Безопасность установки

В условиях высоких скоростей потока (M → 1):

могут возникать локальные ударные волны
возрастает риск повреждения материалов
возникает нестабильность потока

В промышленных системах это может привести к:

аварий арматуры
протеканий
снижение надежности системы

analizator-stysnenoho-povitria-cs-instruments-ds400

Число Маха и проектирование пневматических систем

Оптимизация диаметров трубопроводов

Слишком малый диаметр трубопровода приводит к:

увеличение скорости потока
увеличение числа Маха
большие потери давления

Поэтому правильный подбор диаметров трубопроводов (например полиэтиленовых шлангов или технических трубопроводов) имеет решающее значение.

Подбор арматуры и компонентов

Такие элементы, как:

шаровые краны
быстроразъемные соединения
редукторы давления
дроссельные клапаны

должны подбираться с учетом:

максимального потока
коэффициента Kv
допустимой скорости газа

В ассортименте ПНЕВМАТ представлены компоненты, оптимизированные в целях минимизации потерь потока, что помогает поддерживать число Маха на безопасном уровне.

Багатоканальний монітор якості стисненого повітря CS Instruments DS 500 з іконками параметрів вимірювання

Сопла и исполнительные элементы

В таких областях применения, как:

продувка
воздушное охлаждение
пневматический транспорт

число Маха играет ключевую роль в проектировании сопел.

Оптимизированные пневматические форсунки (например, типа Вентури):

уменьшают расход воздуха
ограничивают шум
повышают эффективность

termichni-vitratomiery-stysnenoho-povitria-flantsevi

Число Маха в промышленной практике

Пример 1: Система сжатого воздуха

В типичной системе:

сжатый воздух: 6–8 бар
скорость потока в трубопроводах: 10–20 м/с
число Маха: ~0,03–0,06

→ отсутствие эффектов сжимаемости, стабильная работа

Пример 2: Поток через дроссельный клапан

значительный перепад давления
локальное ускорение потока
возможно достижение M ≈ 1

→ ограничение потока (дросселирование)

Пример 3: Выдувные сопла

очень большие локальные скорости
часто M → 1
генерация шума

→ необходимость применения глушителей и энергосберегающих сопел

Предложение ПНЕВМАТ и число Маха

Компания ПНЕВМАТ предлагает решения, позволяющие контролировать и оптимизировать потоки газов:

1. Шланги и пневматические трубопроводы

соответственно подобранные диаметры
низкое сопротивление потоку
уменьшение потерь давления

2. Клапаны и арматура

высокие коэффициенты пропускной способности Kv
минимизация дросселирования
стабильная характеристика потока

3. Подготовка воздуха

фильтры и редукторы давления
контроль параметров среды
стабилизация условий потока

4. Шумоглушители и форсунки

ограничение последствий высокого числа Маха
снижение шума
повышение безопасности

datchyk-tochky-rosy-stysnenoho-povitria-cs-instruments

Зависимость числа Маха от термодинамических параметров газа

Следует помнить, что число Маха зависит не только от скорости потока, но и от свойств самого газа от температуры и состава.

Скорость звука в газе определяется по формуле:

a = √(κ·R·T)

где:

κ (каппа) – адиабатический показатель (для воздуха примерно 1,4)
R – индивидуальная газовая постоянная
T – абсолютная температура [K]

Практические выводы:

чем выше температура, тем больше скорость звука
при одинаковой скорости потока – число Маха уменьшается с ростом температуры
холодный воздух способствует достижению высших значений M

В промышленных установках это означает, что:

холодный воздух (например, после расширения) может локально достигать высших чисел Маха
изменения температуры влияют на характер потока и потери давления

Термічний витратомір стисненого повітря з фланцевим підключенням на синьому подіумі

Сжатый поток в пневматике – когда его следует учитывать?

Во многих пневматических расчетах предполагается несжимаемый поток — это упрощение, правильное только для низких скоростей (M < 0,3).

Однако в промышленной практике часто случаются ситуации, когда:

значительные перепады давления
высокие скорости в сужениях
интенсивное расширение газа

приводят к тому, что газ ведет себя как сжатая среда.

Типичные области применения:

дроссельные и пропорциональные клапаны
быстроразъемные соединения
сужение в установках
форсунки и эжекторы
вакуумные системы (Вентури)
ложных расчетов расхода
недооценки потерь
неправильного подбора компонентов

Критическое отношение давлений – условие достижения M = 1

В потоке газов из-за сужения (например, сопло) существует так называемое критическое отношение давлений, при котором поток достигает скорости звука.

Для воздуха он составляет:

(p2/p1)крит ≈ 0,528

где:

p₁ – давление перед сужением

p₂ – давление по сужению

Интерпретация:

p2/p1 ≤ 0,528

то:

поток достигает критического состояния
скорость = скорость звука
дальнейшее снижение давления не увеличивает поток

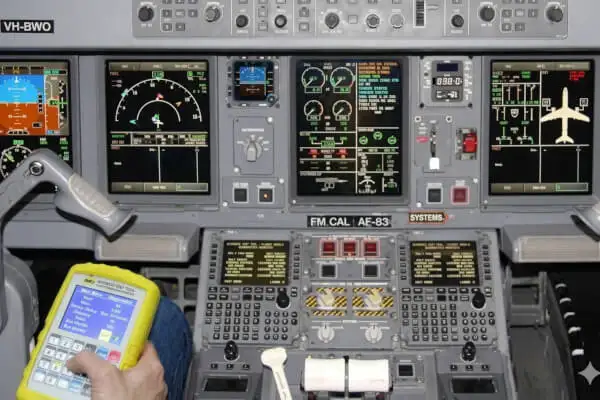

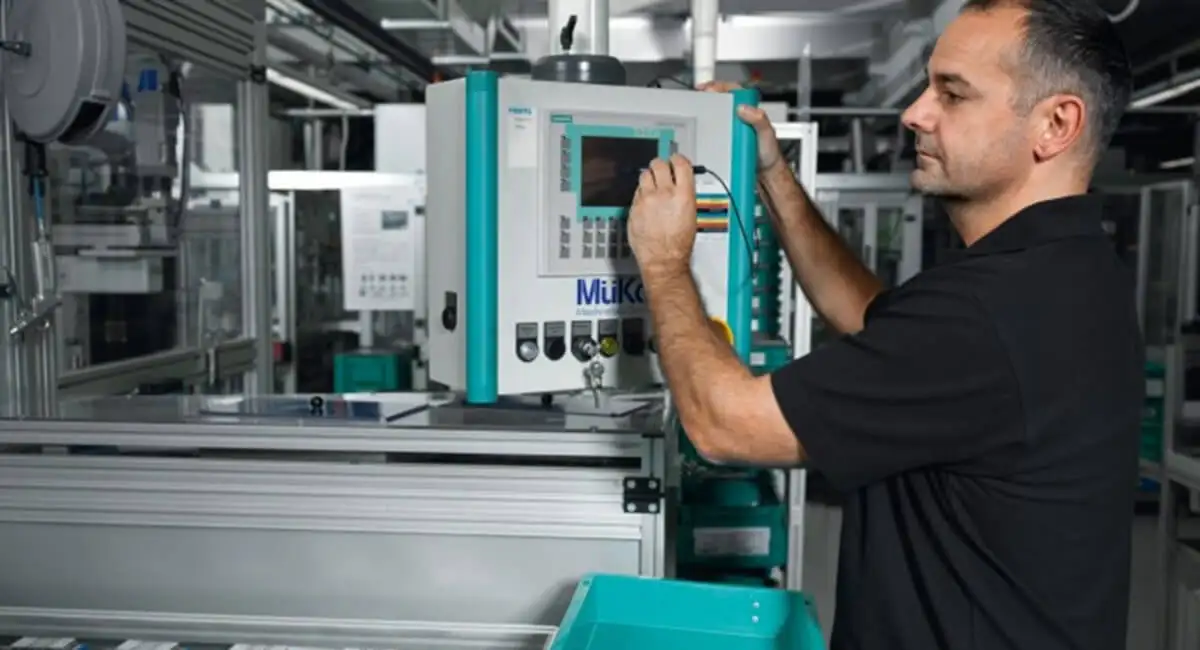

Кабіна пілота з авіонікою, бортовими приладами керування та діагностичним обладнанням Технік налаштовує промисловий верстат MüKo з сенсорним пультом керування Siemens на виробничій лінії
