Число Маха (M) — формула, визначення, приклади

Число Маха (M) у пневматиці та промисловості — значення, застосування та інженерні наслідки

Число Маха (позначається як M) — це один із ключових параметрів, що описують рух газів, який має особливе значення в промисловій пневматиці, де ми працюємо зі стисненим повітрям та іншими газовими середовищами в широкому діапазоні швидкостей. Хоча це поняття асоціюється переважно з авіацією та аеродинамікою, насправді воно має величезне значення також у пневматичних установках, системах стисненого повітря та промислових процесах.

Розуміння числа Маха дозволяє проектувати більш ефективні, безпечні та енергоефективні системи – що безпосередньо призводить до зменшення втрат тиску, зниження рівня шуму та підвищення довговічності компонентів.

Визначення числа Маха

Число Маха — це відношення швидкості потоку газу до локальної швидкості звуку в цьому газі:

M = v / a

де:

• v — швидкість потоку газу [м/с]
• a — швидкість звуку в даному середовищі [м/с]



Фізична інтерпретація

Значення числа Маха дозволяє класифікувати потік:



У промисловій пневматиці особливо важливим є діапазон M ≈ 1, тобто так званий критичний потік.

Значення числа Маха в пневматиці

1. Критичний потік і дроселювання потоку

У пневматичних установках часто виникають ситуації, коли потік досягає критичного стану – тобто швидкість газу в звуженні (наприклад, соплі, клапані, швидкороз'ємному з'єднанні) досягає швидкості звуку.

Наслідки:

• подальше збільшення перепаду тиску не збільшує масовий потік
• виникає так зване дроселювання потоку (choking flow)
• обмеження продуктивності системи

Це явище має величезне значення при:

• підборі пневматичних клапанів
• проектуванні систем розподілу стисненого повітря
• аналізі потоків у трубопроводах та арматурі

Діапазон М	Тип потоку	Характеристика
М < 0,3	дозвуковий (нестисливий)	відсутність суттєвого впливу стисливості
0,3 < М < 0,8	дозвуковий стисливий	помітні зміни щільності
М ≈ 1	критичний (звуковий) потік	досягнення швидкості звуку
М > 1	надзвуковий	ударні хвилі, раптові зміни параметрів

2. Втрати тиску та енергоефективність

Зі зростанням числа Маха збільшуються:

• втрати енергії
• турбулентність
• опір потоку

На практиці це означає:

• більше споживання енергії компресорами
• зниження ефективності всієї системи
• ризик нестачі повітря на кінці установки

Тому в професійних пневматичних установках прагнуть підтримувати потік у діапазоні M < 0,3–0,5.

3. Шум і вібрація

Потоки з високим числом Маха спричиняють:

• аеродинамічний шум
• вібрацію установки
• прискорений знос компонентів

Особливо це стосується:

• клапанів швидкого випуску повітря
• випускних сопел
• шумогасників

4. Безпека установки

В умовах високих швидкостей потоку (M → 1):

• можуть виникати локальні ударні хвилі
• зростає ризик пошкодження матеріалів
• виникає нестабільність потоку

У промислових системах це може призвести до:

• аварій арматури
• протікань
• зниження надійності системи

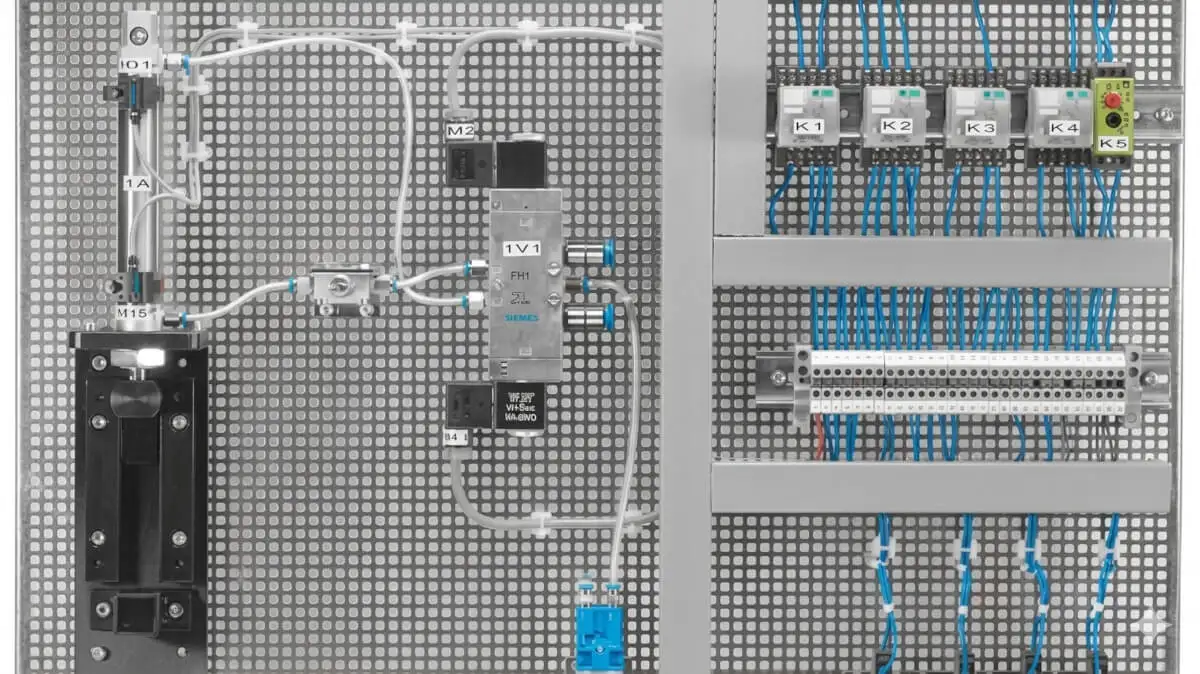

Число Маха та проектування пневматичних систем

Оптимізація діаметрів трубопроводів

Занадто малий діаметр трубопроводу призводить до:

• збільшення швидкості потоку
• збільшення числа Маха
• більших втрат тиску

Тому правильний підбір діаметрів трубопроводів (наприклад, поліетиленових шлангів або технічних трубопроводів) має вирішальне значення.

Підбір арматури та компонентів

Такі елементи, як:

• кульові крани
• швидкороз'ємні з'єднання
• редуктори тиску
• дросельні клапани

повинні підбиратися з урахуванням:

• максимального потоку
• коефіцієнта Kv
• допустимої швидкості газу

В асортименті ПНЕВМАТ представлені компоненти, оптимізовані з метою мінімізації втрат потоку, що допомагає підтримувати число Маха на безпечному рівні.

Сопла та виконавчі елементи

У таких сферах застосування, як:

• продування
• повітряне охолодження
• пневматичний транспорт

число Маха відіграє ключову роль у проектуванні сопел.

Оптимізовані пневматичні форсунки (наприклад, типу Вентурі):

• зменшують витрату повітря
• обмежують шум
• підвищують ефективність

Число Маха в промисловій практиці

Приклад 1: Система стисненого повітря

У типовій системі:

• стиснене повітря: 6–8 бар
• швидкість потоку в трубопроводах: 10–20 м/с
• число Маха: ~0,03–0,06

→ відсутність ефектів стисливості, стабільна робота

Приклад 2: Потік через дросельний клапан

• значний перепад тиску
• локальне прискорення потоку
• можливе досягнення M ≈ 1

→ обмеження потоку (дроселювання)

Приклад 3: Видувні сопла

• дуже великі локальні швидкості
• часто M → 1
• генерація шуму

→ необхідність застосування глушників та енергозберігаючих сопел

Пропозиція ПНЕВМАТ та число Маха

Компанія ПНЕВМАТ пропонує рішення, що дозволяють контролювати та оптимізувати потоки газів:

1. Шланги та пневматичні трубопроводи

• відповідно підібрані діаметри
• низький опір потоку
• зменшення втрат тиску

2. Клапани та арматура

• високі коефіцієнти пропускної здатності Kv
• мінімізація дроселювання
• стабільна характеристика потоку

3. Підготовка повітря

• фільтри та редуктори тиску
• контроль параметрів середовища
• стабілізація умов потоку

4. Шумоглушники та форсунки

• обмеження наслідків високого числа Маха
• зниження шуму
• підвищення безпеки

Залежність числа Маха від термодинамічних параметрів газу

Варто пам’ятати, що число Маха залежить не лише від швидкості потоку, а й від властивостей самого газу — насамперед від температури та складу.

Швидкість звуку в газі визначається за формулою:

a = √(κ · R · T)

де:

• κ (каппа) – адіабатичний показник (для повітря приблизно 1,4)
• R – індивідуальна газова стала
• T – абсолютна температура [K]

Практичні висновки:

• чим вища температура, тим більша швидкість звуку
• при однаковій швидкості потоку – число Маха зменшується зі зростанням температури
• холодне повітря сприяє досягненню вищих значень M

У промислових установках це означає, що:

• холодне повітря (наприклад, після розширення) може локально досягати вищих чисел Маха
• зміни температури впливають на характер потоку та втрати тиску

Стисливий потік у пневматиці — коли його слід враховувати?

У багатьох пневматичних розрахунках передбачається нестисливий потік — це спрощення, яке є правильним лише для низьких швидкостей (M < 0,3).

Однак у промисловій практиці часто трапляються ситуації, коли:

• значні перепади тиску
• високі швидкості в звуженнях
• інтенсивне розширення газу

призводять до того, що газ поводиться як стисливе середовище.

Типові області застосування:

• дросельні та пропорційні клапани
• швидкороз'ємні з'єднання
• звуження в установках
• форсунки та ежектори
• вакуумні системи (Вентурі)
• помилкових розрахунків витрати
• недооцінки втрат
• неправильного підбору компонентів

Критичне відношення тисків – умова досягнення M = 1

У потоці газів через звуження (наприклад, сопло) існує так зване критичне відношення тисків, при якому потік досягає швидкості звуку.

Для повітря він становить:

(p2 / p1)крит ≈ 0,528

де:

p₁ – тиск перед звуженням

p₂ – тиск за звуженням

Інтерпретація:

p2 / p1 ≤ 0,528

то:

• потік досягає критичного стану
• швидкість = швидкість звуку
• подальше зниження тиску не збільшує потік



Значення для практики:

У системах ПНЕВМАТ це означає, що:

• занадто великі перепади тиску на клапанах не покращують продуктивність
• необхідно використовувати компоненти з відповідною пропускною здатністю
• завищення значень перепадів тиску призводить до втрат енергії

Число Маха та коефіцієнт пропускної здатності (Kv, Cv)

У промисловій практиці потік через арматуру часто описують коефіцієнтами:

• Kv (Європа)
• Cv (США)

Однак при високих швидкостях (високе M):

• класичні формули перестають бути точними
• необхідно враховувати стисливість газу

Інженерна проблема:

Для критичного потоку:

• масовий потік перестає залежати від тиску на виході
• Kv перестає бути достатнім параметром

Рішення:

• використання даних виробника для потоку газів
• використання характеристик потоку
• аналіз CFD у просунутих додатках

Явища, що супроводжують високі числа Маха

1. Ударні хвилі (shock waves)

При надзвукових потоках (рідкісних у пневматиці, але можливих локально):

• виникають раптові стрибки тиску
• різко зростає температура
• з’являються нестабільності

2. Ефект Джуля-Томсона

Під час розширення газу:

• відбувається зниження температури
• змінюється швидкість звуку
• це впливає на локальне число Маха

Значення:

• можливість конденсації вологи
• ризик обмерзання елементів

3. Газова кавітація (аналогічна до рідини)

Хоча класична кавітація стосується рідин, у газах відбуваються аналогічні явища:

• нестабільність потоку
• пульсації
• шум

Моделювання та симуляції (CFD)

У сучасній промисловості все частіше застосовуються:

• симуляції CFD (Computational Fluid Dynamics)
• аналіз пружних потоків

Вони дозволяють:

• прогнозувати локальні значення числа Маха
• виявляти критичні зони
• оптимізувати конструкцію компонентів

У контексті ПНЕВМАТ:

• підбір компонентів може бути підкріплений аналізом потоку
• можливе проектування установок з мінімальними втратами

Пневматичний транспорт і число Маха

У системах пневматичного транспорту (наприклад, порошків, гранул):

• занадто високі швидкості → ерозія трубопроводів
• занадто низькі швидкості → відкладення матеріалу

Число Маха допомагає визначити:

• оптимальний діапазон роботи
• межі стабільності потоку

Число Маха у вакуумних системах

Ежектори та вакуумні генератори (наприклад, Вентурі):

• використовують локальне прискорення газу
• часто досягають M ≈ 1

Значення:

• ефективність створення вакууму
• витрата стисненого повітря
• шум

Рішення ПНЕВМАТ:

• енергоефективні ежектори
• оптимізовані форсунки
• зменшення витрати повітря

Діагностика проблем, пов'язаних з числом Маха

Ознаки занадто високого числа Маха:

• надмірний шум
• падіння тиску
• нестабільна робота приводів
• підвищене споживання енергії
• вібрації установки

Можливі заходи:

• збільшення діаметра трубопроводів
• застосування клапанів з вищим Kv
• зменшення перепадів тиску
• застосування глушників
• оптимізація системи

Роль технічного консультування ПНЕВМАТ

У промисловій практиці число Маха рідко обчислюється безпосередньо, але його наслідки відчутні в кожній пневматичній системі.

Тому ключове значення мають:

• підбір компонентів
• аналіз потоку
• оптимізація установки

ПНЕВМАТ пропонує:

• інженерну підтримку
• підбір елементів установки
• рішення, що обмежують втрати та шум
• компоненти з високою пропускною здатністю
