Эффект, принцип, теория Грэхема – явление диффузии газов
Закон Грэхема – скорость диффузии газов в промышленной пневматике
Пневматика является одной из ключевых отраслей промышленной автоматики. Она использует сжатого воздуха – для передачи энергии, управляющих сигналов или выполнения задач, связанных с приводом. Хотя инженеры часто сосредотачиваются главным образом на таких параметрах как рабочее давление, номинальный поток или герметичность систем, физические явления, управляющие движением молекул газа, имеют фундаментальное значение для правильной работы пневматических систем. Одним из таких ключевых явлений является диффузия газов, количественное описание которой обеспечивает закон Грэхема. Хотя на первый взгляд это может показаться только академическим вопросом, в промышленной практике диффузия газов влияет на эффективность, безопасность и долговечность пневматических установок.
В этой статье мы объясняем, что такое закон Грэхема, как он влияет на явления в промышленной пневматике, какое значение имеет при проектировании установок, а также представляем решение известного производителя – Festo, предлагающего технологии, поддерживающие контроль газовых процессов и минимизирующие негативные последствия диффузии.
Закон Грэхема – основа понимания диффузии газов
Что такое закон Грэхема?
Закон Грэхема, сформулированный шотландским химиком Томасом Грэхемом в XIX веке, описывает скорость диффузии газов. Он утверждает, что:
Скорость диффузии газа обратно пропорциональна квадратному корню из его плотности или молярной массы.
Математически это записывается как:
где:
- v1,v2 – скорости диффузии газов 1 и 2.
- M1,M2 – мольные массы газов 1 и 2.
Иными словами, более легкие газы диффундируют быстрее, чем более тяжелые. Например, водород диффундирует примерно в четыре раза быстрее, чем кислород.
Диффузия и давление
Хотя закон Грэхема относится к изотермическим условиям и небольшим разностям давления, в промышленной практике также большую роль играют градиенты давления и температура. Диффузия в реальных установках может ускоряться в условиях высокой разности давления, что увеличивает значение герметичности пневматических систем.
Диффузия газов в промышленной пневматике
Микромасштаб и макроследствия
В промышленной пневматике диффузия газов происходит в разных местах и контекстах:
- Проникновение газов через стенки трубопроводов и элементов, изготовленных из пластмасс, например, полиуретановых или полиамидных шлангов.
- Смешивание газов в установках – особенно при использовании газовых технологических смесей (например, в пищевой, фармацевтической или химической промышленности)
- Утечки в пневматических системах – даже микронегерметичность может привести к медленному смешиванию различных газов.
- Изменение состава атмосферы внутри корпусов устройств – что может быть важно для защиты электроники (например, в шкафах управления, заполненных инертными газами)
- Потеря дорогостоящих газов – таких как азот, гелий или другие газы, используемые в специализированных технологических процессах
Примеры промышленного применения, где диффузия имеет значение:
- Пищевая промышленность – диффузия CO₂ через трубопроводы может изменять состав атмосферы в упаковке MAP (Modified Atmosphere Packaging)
- Фармацевтическая промышленность – контроль атмосферы в изоляторах (гловбоксах)
- Электронная промышленность – сохранение чистоты защитных газов в процессах бессвинцовой пайки (например, в атмосфере азота)
- Исследовательские лаборатории – точное смешивание газов в газовых анализаторах
Закон Грэхема и герметичность и выбор материалов в пневматике
Диффузия газов через материалы (так называемая пермеация) – это проблема, которую часто недооценивают. В случае легких газов, таких как гелий или водород, проникновение через пластмассы может быть удивительно быстрым, согласно закону Грэхема.
Практический пример:
- Гелий (M = 4 г/моль) диффундирует через стенки полиуретановых шлангов во много раз быстрее азота (M = 28 г/моль).
- Если процесс требует поддержания чистоты атмосферы, следует использовать трубопроводы из материалов с низкой проницаемостью (например, тефлон/PTFE, нержавеющая сталь).
Значение в проектировании пневматических установок
В практике инженерии закон Грэхема влияет на несколько аспектов проектирования пневматических систем:
1. Выбор материалов для трубопроводов
- Для легких газов (He, H₂) не используются трубопроводы из полиуретана или полиамида, поскольку они быстро теряют газ из-за диффузии.
- Для дорогостоящих газов выбираются материалы с низкой проницаемостью – нержавеющая сталь, PTFE, PFA.
2. Выбор арматуры
- Уплотнения должны быть подобраны таким образом, чтобы ограничивать не только механические, но и диффузионные утечки.
- В управляющих клапанах подбираются уплотнительные материалы, устойчивые к проникновению газов.
3. Контроль атмосферы
- В приложениях, где важный состав атмосферы (например, в холодильных туннелях с атмосферой CO₂), системы следует проектировать с учетом минимизации диффузии.
4. Анализ эксплуатационных расходов
- Диффузия газов может приводить к потерям технологических сред, имеющих финансовое измерение, особенно в случае дорогостоящих газов (He, Ar).
Предложение Festo – решения, поддерживающие контроль газов
Festo – один из лидеров промышленной машины, чье предложение включает полный спектр пневматических и электропневматических решений. В контексте закона Грэхема и диффузии газов Festo имеет несколько ключевых предложений:
1. Пневматические трубопроводы

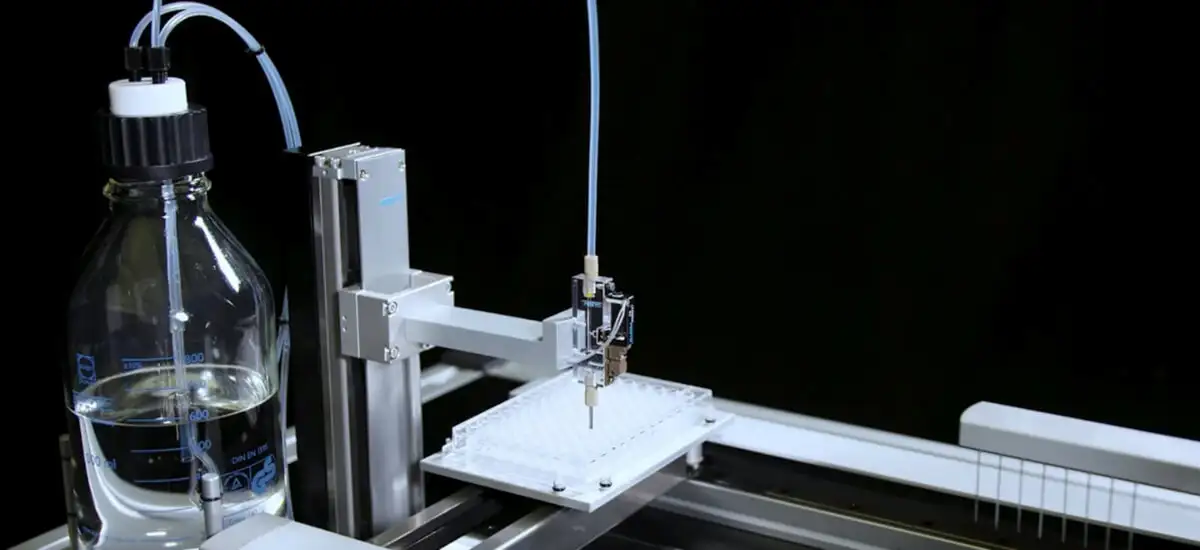

- Трубопроводы PFAN (PTFE) – для агрессивных сред и газов, требующих минимальной диффузии. Химически стойкие, с очень низкой проницаемостью.

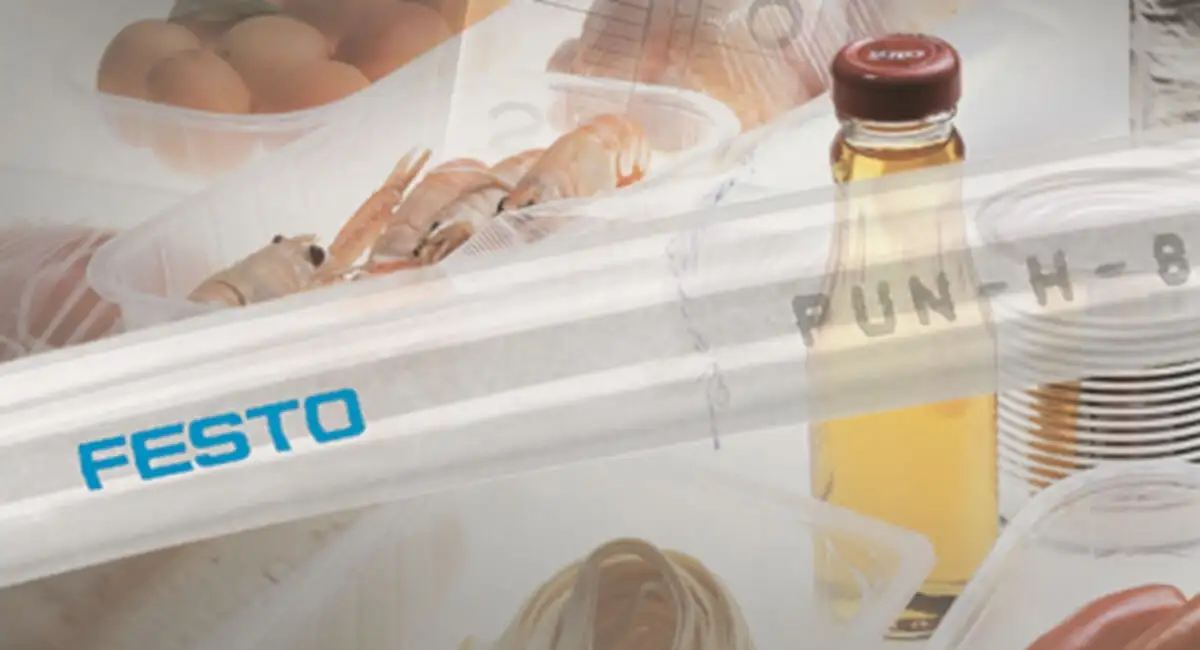

- Провода PUN-H – хотя и широко используются в пневматике, имеют ограничения в применении с легкими газами.
2. Клапаны и распределители
- Клапаны Festo проектируются из различных уплотнений (EPDM, FKM, PTFE), подобранных с учетом технологических газов.
- Серия MPA-L – компактные распределители с высокой герметичностью, даже при низких затратах, идеальны для прецизионных газовых систем.
3. Контроль утечек

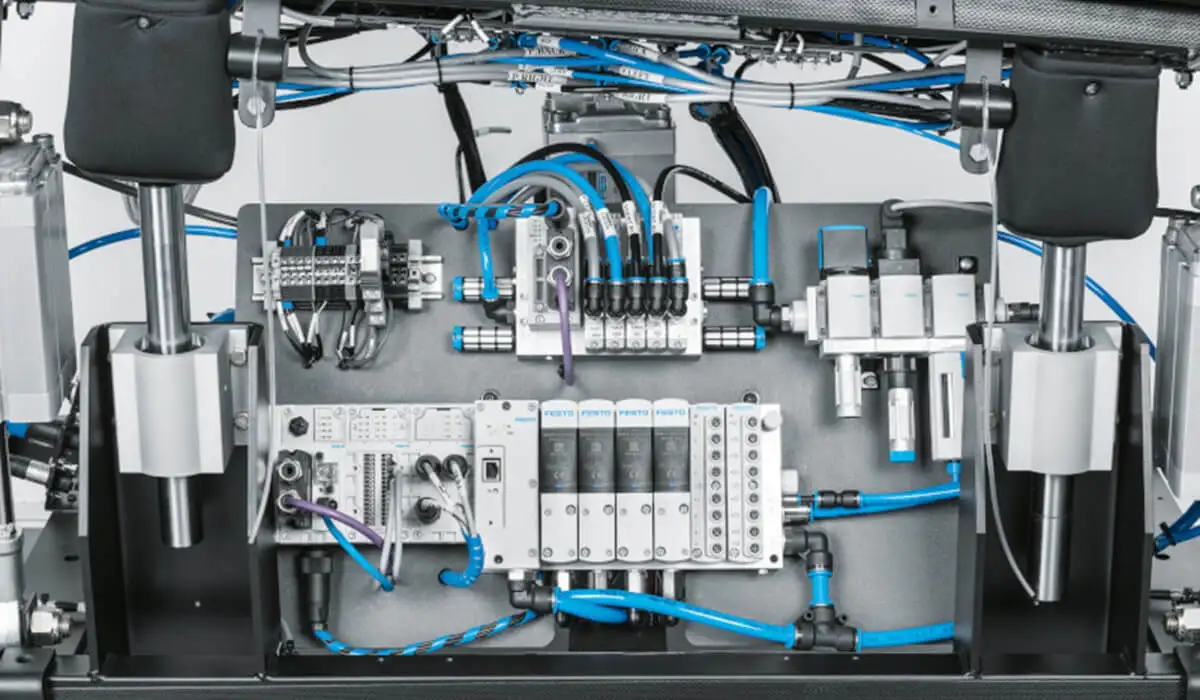

- Festo предлагает датчики расхода SFAH или датчики массового расхода SFAB, позволяющие контролировать расход газов и обнаруживать даже малейшие утечки.
- Диагностика утечек чрезвычайно важна там, где диффузия газов может привести к потерям в процессе или угрозе безопасности.
4. Прецизионные клапаны

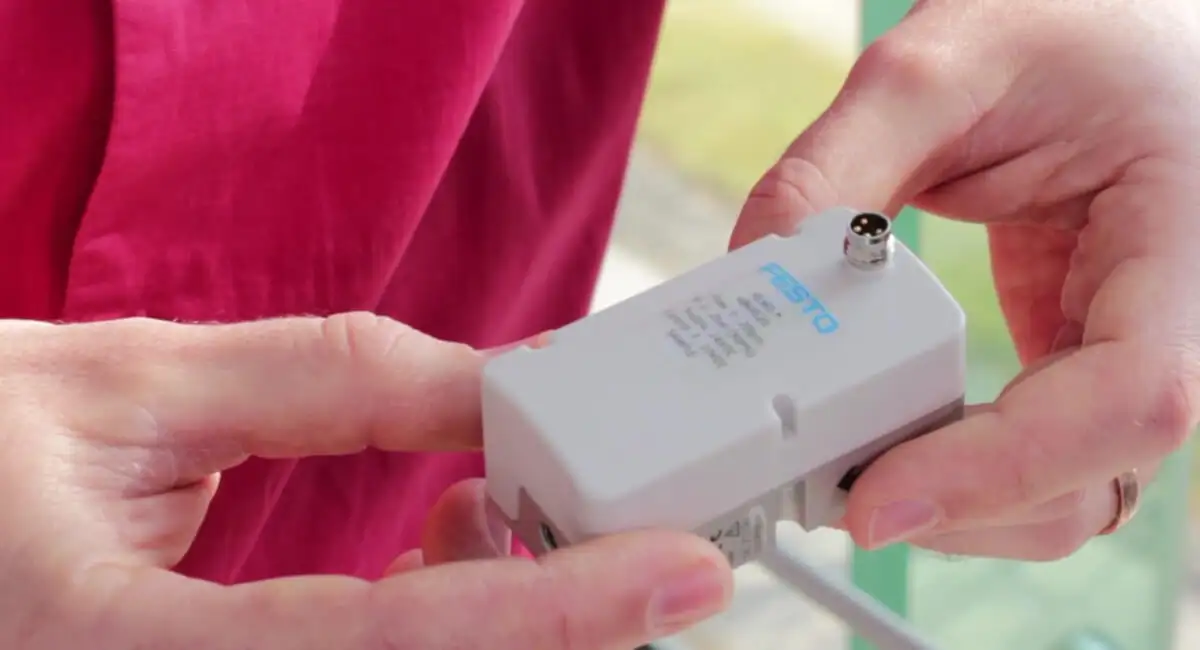

- VEMD – прецизионный пропорциональный клапан для регулирования потока газов, идеальный для смешивания газов в определенных пропорциях, например, в лабораториях.
Промышленные тенденции и закон Грэхема
Современная промышленность все чаще использует специальные газы (защитные смеси, благородные газы) – в электронике, медицине, пищевой промышленности. Поэтому инженеры должны:
- Сознательно подбирать материалы, чтобы ограничить диффузию.
- Проецировать системы с высокой герметичностью.
- Использовать системы обнаружения утечек и мониторинга потока.
- анализировать общую стоимость эксплуатации газовых установок;
Закон Грэхема, хоть и кажется «химическим», становится все более важным в промышленной пневматике, где даже микрорасход газов может означать реальные затраты или проблемы с качеством в производственных процессах.
