Ефект, принцип, теорія Грехема – явище дифузії газів
Закон Грехема – швидкість дифузії газів у промисловій пневматиці
Пневматика є однією з ключових галузей промислової автоматики. Вона використовує стисненого повітря –для передачі енергії, керуючих сигналів або виконання завдань, пов'язаних з приводом. Хоча інженери часто зосереджуються головним чином на таких параметрах, як робочий тиск, номінальний потік або герметичність систем, фізичні явища, що керують рухом молекул газу, мають фундаментальне значення для правильної роботи пневматичних систем. Одним з таких ключових явищ є дифузія газів, кількісний опис якої забезпечує закон Грехема. Хоча на перший погляд це може здатися лише академічним питанням, у промисловій практиці дифузія газів впливає на ефективність, безпеку та довговічність пневматичних установок.
У цій статті ми пояснюємо, що таке закон Грехема, як він впливає на явища в промисловій пневматиці, яке значення має при проектуванні установок, а також представляємо рішення відомого виробника – Festo, який пропонує технології, що підтримують контроль газових процесів і мінімізують негативні наслідки дифузії.
Закон Грехема – основа розуміння дифузії газів
Що таке закон Грехема?
Закон Грехема, сформульований шотландським хіміком Томасом Грехемом у XIX столітті, описує швидкість дифузії газів. Він стверджує, що:
Швидкість дифузії газу обернено пропорційна квадратному кореню з його щільності або молярної маси.
Математично це записується як:
де:
- v1,v2 – швидкості дифузії газів 1 і 2.
- M1,M2 – мольні маси газів 1 і 2.
Іншими словами, легші гази дифундують швидше, ніж важчі. Наприклад, водень дифундує приблизно в чотири рази швидше, ніж кисень.
Дифузія та тиск
Хоча закон Грехема стосується ізотермічних умов та невеликих різниць тиску, в промисловій практиці також велику роль відіграють градієнти тиску та температура. Дифузія в реальних установках може прискорюватися в умовах високої різниці тиску, що збільшує значення герметичності пневматичних систем.
Дифузія газів в промисловій пневматиці
Мікромасштаб і макронаслідки
В промисловій пневматиці дифузія газів відбувається в різних місцях і контекстах:
- Проникнення газів через стінки трубопроводів і елементів, виготовлених з пластмас, – наприклад, поліуретанових або поліамідних шлангів
- Змішування газів в установках – особливо при використанні газових технологічних сумішей (наприклад, у харчовій, фармацевтичній або хімічній промисловості)
- Витоки в пневматичних системах – навіть мікронегерметичності можуть призвести до повільного змішування різних газів
- Зміни складу атмосфери всередині корпусів пристроїв – що може бути важливим для захисту електроніки (наприклад, у шафах управління, заповнених інертними газами)
- Втрата дорогих газів – таких як азот, гелій або інші гази, що використовуються в спеціалізованих технологічних процесах
Приклади промислового застосування, де дифузія має значення:
- Харчова промисловість – дифузія CO₂ через трубопроводи може змінювати склад атмосфери в упаковці MAP (Modified Atmosphere Packaging)
- Фармацевтична промисловість – контроль атмосфери в ізоляторах (гловбоксах)
- Електронна промисловість – збереження чистоти захисних газів у процесах безсвинцевого паяння (наприклад, в атмосфері азоту)
- Дослідницькі лабораторії – точне змішування газів у газових аналізаторах
Закон Грехема та герметичність і вибір матеріалів у пневматиці
Дифузія газів через матеріали (так звана пермеація) – це проблема, яку часто недооцінюють. У випадку легких газів, таких як гелій або водень, проникнення через пластмаси може бути напрочуд швидким, відповідно до закону Грехема.
Практичний приклад:
- Гелій (M = 4 г/моль) дифундує через стінки поліуретанових шлангів у багато разів швидше, ніж азот (M = 28 г/моль).
- Якщо процес вимагає підтримки чистоти атмосфери, слід використовувати трубопроводи з матеріалів з низькою проникністю (наприклад, тефлон/PTFE, нержавіюча сталь).
Значення в проектуванні пневматичних установок
У практиці інженерії закон Грехема впливає на кілька аспектів проектування пневматичних систем:
1. Вибір матеріалів для трубопроводів
- Для легких газів (He, H₂) не використовуються трубопроводи з поліуретану або поліаміду, оскільки вони швидко втрачають газ через дифузію.
- Для дорогих газів вибираються матеріали з низькою проникністю – нержавіюча сталь, PTFE, PFA.
2. Вибір арматури
- Ущільнення повинні бути підібрані таким чином, щоб обмежувати не тільки механічні, але й дифузійні витоки.
- У керуючих клапанах підбираються матеріали ущільнень, стійкі до проникнення газів.
3. Контроль атмосфери
- У застосуваннях, де важливий склад атмосфери (наприклад, у холодильних тунелях з атмосферою CO₂), системи слід проектувати з урахуванням мінімізації дифузії.
4. Аналіз експлуатаційних витрат
- Дифузія газів може призводити до втрат технологічних середовищ, що має фінансовий вимір, особливо у випадку дорогих газів (He, Ar).
Пропозиція Festo – рішення, що підтримують контроль газів
Festo – один з лідерів промислової автоматики, чия пропозиція охоплює повний спектр пневматичних та електропневматичних рішень. У контексті закону Грехема та дифузії газів Festo має кілька ключових пропозицій:
1. Пневматичні трубопроводи

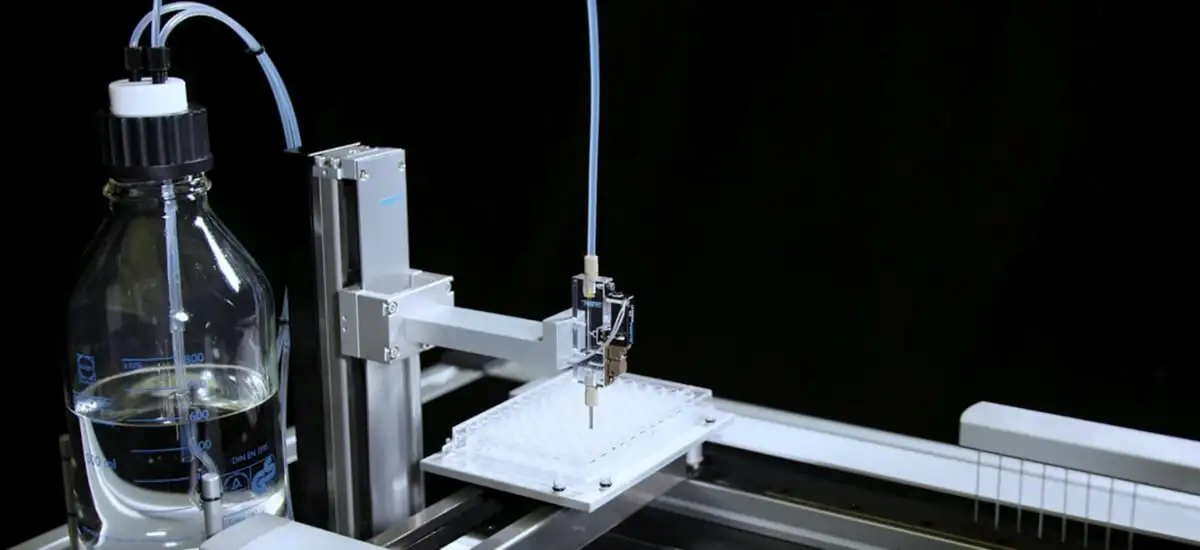

- Трубопроводи PFAN (PTFE) – для агресивних середовищ та газів, що вимагають мінімальної дифузії. Хімічно стійкі, з дуже низькою проникністю.

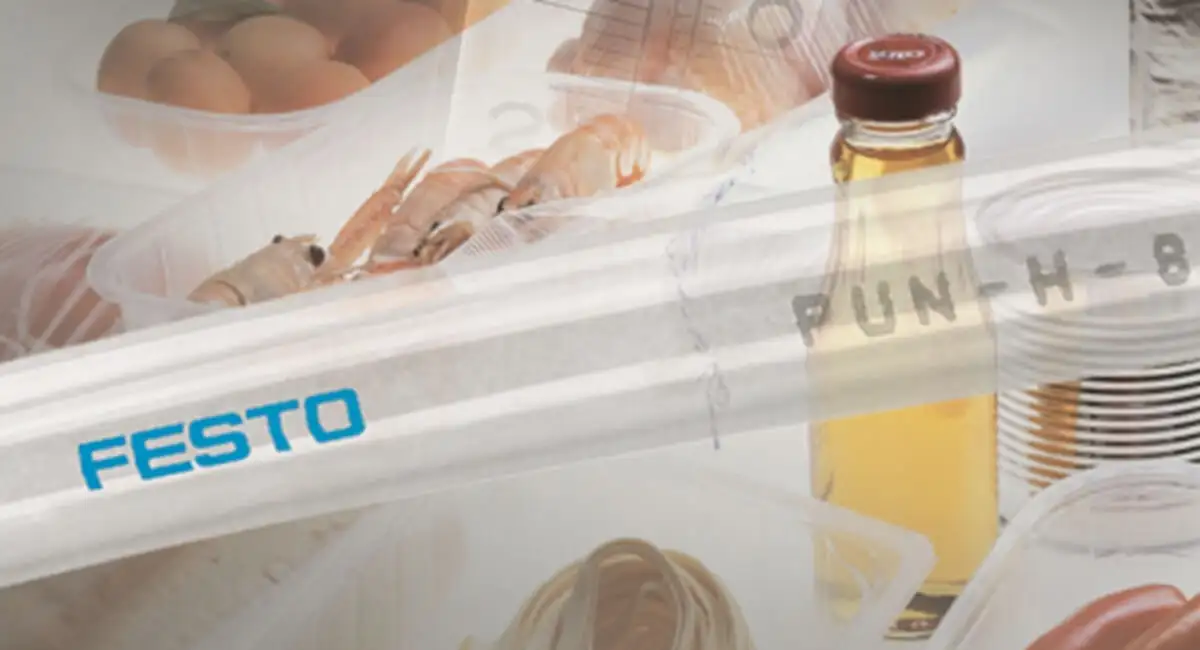

- Проводи PUN-H – хоча і широко використовуються в пневматиці, мають обмеження в застосуванні з легкими газами.
2. Клапани та розподільники
- Клапани Festo проектуються з різних матеріалів ущільнень (EPDM, FKM, PTFE), підібраних з урахуванням технологічних газів.

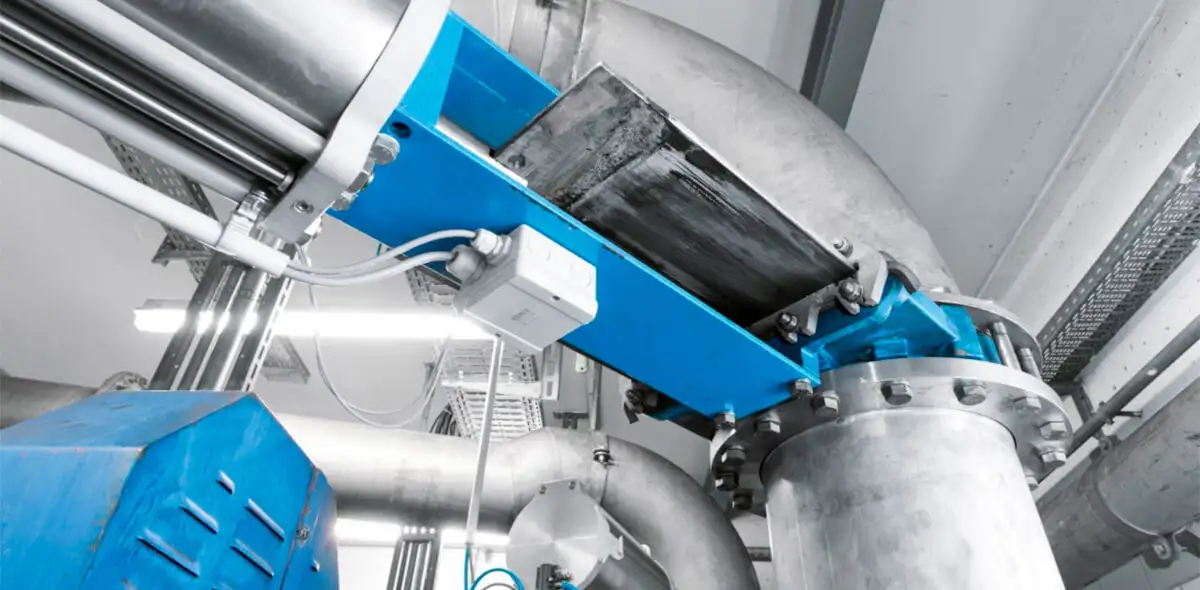

- Серія MPA-L – компактні розподільники з високою герметичністю, навіть при низьких витратах, ідеальні для прецизійних газових систем.

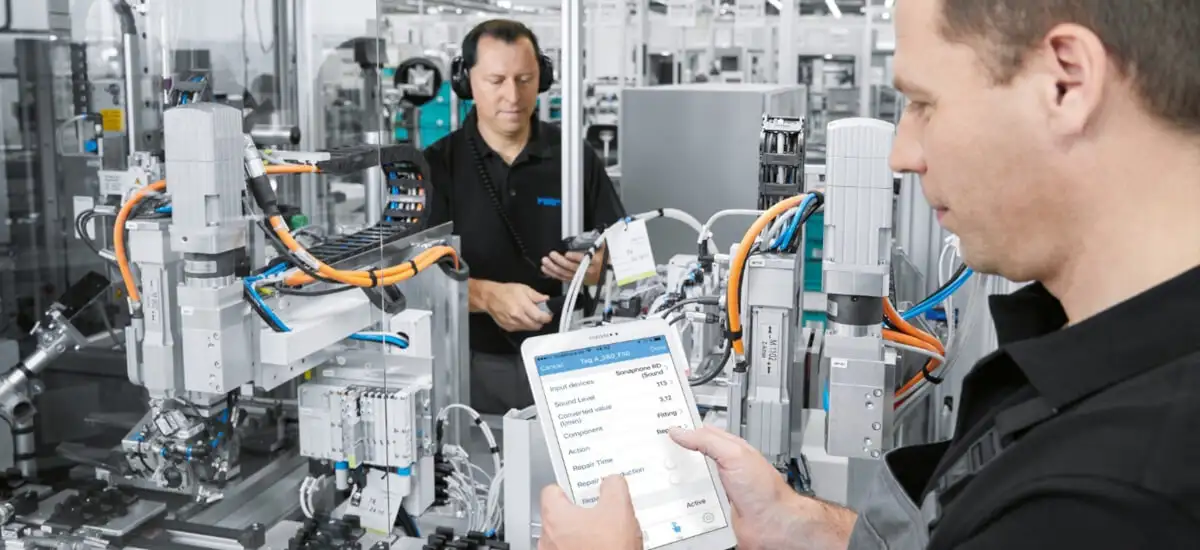

3. Контроль витоків
- Festo пропонує датчики витрати SFAH або датчики масової витрати SFAB, що дозволяють контролювати витрату газів і виявляти навіть найменші витоки.
- Діагностика витоків є надзвичайно важливою там, де дифузія газів може призвести до втрат у процесі або загрози безпеці.
4. Прецизійні клапани

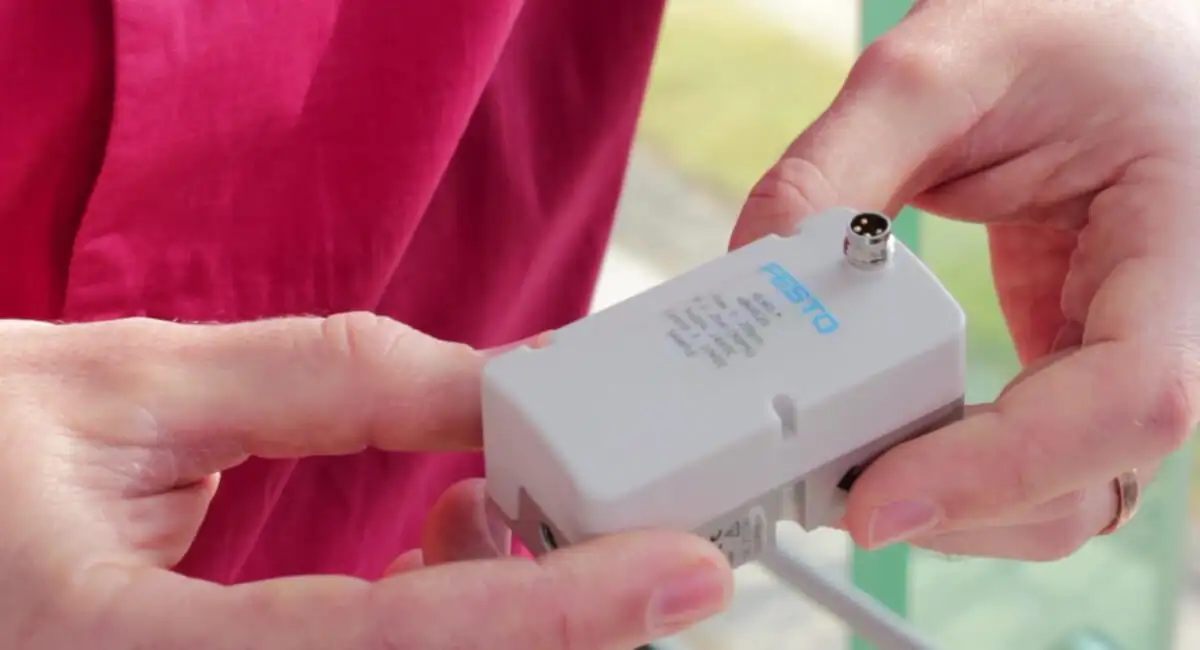

- VEMD – прецизійний пропорційний клапан для регулювання потоку газів, ідеальний для змішування газів у певних пропорціях, що застосовується, наприклад, у лабораторіях.
Промислові тенденції та закон Грехема
Сучасна промисловість все частіше використовує спеціальні гази (захисні суміші, благородні гази) – в електроніці, медицині, харчовій промисловості. Тому інженери повинні:
- Свідомо підбирати матеріали, щоб обмежити дифузію.
- Проектувати системи з високою герметичністю.
- Використовувати системи виявлення витоків та моніторингу потоку.
- Аналізувати загальну вартість експлуатації газових установок.
Закон Грехема, хоч і здається «хімічним», стає все більш важливим в промисловій пневматиці, де навіть мікровитрати газів можуть означати реальні витрати або проблеми з якістю у виробничих процесах.
